High Wind Corridor Overhead Line Galloping Monitoring-LinkSolar

Überwachungsgerät für Freileitungs-Galloping

Ein selbstversorgter, leitermontierter Knoten, der Galloping-Amplitude und -Frequenz quantifiziert, konfigurierbare Ereignisalarme unterstützt und Spannweiten-Überwachungsdaten in ein Versorgungs-Gateway und Plattform-Workflow sendet.

Planen Sie einen Galloping-Überwachungs-Pilotversuch

Schnelle Antwort

Der LS-3V7WD11010 ist ein Edge-Gerät für die Galloping-Überwachung an Freileitungen ab 35 kV. Es misst bewegungsbezogene Parameter an der Zielspannweite und meldet sie über eine projektdefinierte drahtlose, Gateway- und Überwachungsplattform-Architektur. Endgültige Alarmschwellen, Berichtskadenz, RF-Design, Positionierungsmethode, Leistungsbudget, Montage und Datenintegration müssen für den Korridor bestätigt werden.

Für wen diese Lösung gedacht ist

  • Teams für den Betrieb von Versorgungsleitungen

    Teams, die vor der Entscheidung, ob sie eine Inspektion durchführen, einen Einsatz veranlassen oder Gegenmaßnahmen ergreifen, Bewegungsdaten auf Span-Ebene und konfigurierbare Alarme benötigen.

  • Ingenieure für Übertragungsanlagen

    Ingenieure, die wiederkehrende Bewegungsereignisse, das Verhalten von Oberleitungen und die Bedingungen entlang von Korridoren an bekannten oder mutmaßlichen Hochrisikostrecken vergleichen.

  • Netzüberwachungsintegratoren

    Integratoren, die für Gateways, Funknetzplanung, Plattformfelder, Ereignisregeln, Historie und die Integration von Versorgungsprozessen verantwortlich sind.

  • Pilot- und Rollout-Programme

    Programme zur Validierung von Schwellenwerten und Kommunikation anhand einer kleinen Auswahl von Abschnitten vor der Standardisierung eines Korridoreinsatzes.

Technische Überlegungen

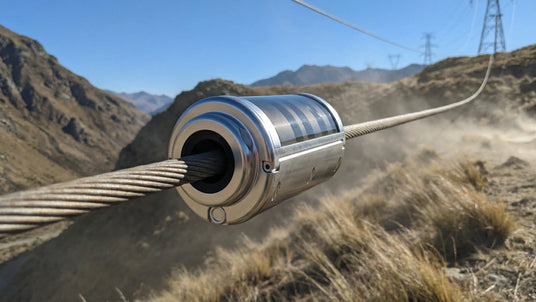

Zylindrischer Überwachungsknoten LS-3V7WD11010 für galoppierende Bewegungen mit integrierter gewölbter Solarfläche.

Messfunktion

Spanbewegungen in Parameter umwandeln, die als Trend dargestellt werden können

Das Gerät dient dazu, das Galoppierverhalten anhand von Parametern wie Amplitude und Frequenz zu quantifizieren, sodass Betreiber Ereignisse nach Spannweite und Zeit vergleichen können, anstatt sich ausschließlich auf Beobachtungen bei Kontrollgängen zu stützen. Die aktuelle Seite führt Messbereiche für Amplitude und Frequenz als Katalogangaben für den LS-3V7WD11010 auf.

Die Gültigkeit der Messungen hängt weiterhin von der gewählten Positionierungs- und Sensorkonfiguration, der Installationsgeometrie, den Signalbedingungen, der Abtastung und Filterung, der Kalibrierung sowie der von der Überwachungsplattform verwendeten Ereignislogik ab. Bestätigen Sie vor der Beschaffung die exakt gelieferten Datenfelder und die Grundlage der Genauigkeitsangaben.

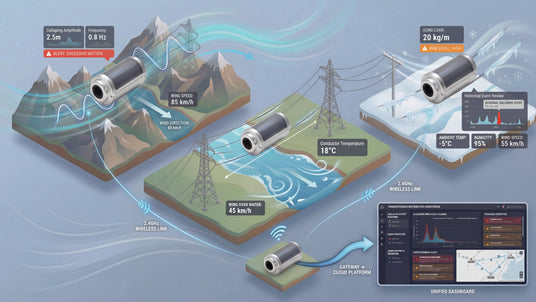

LINKSOLAR Transmission Line Galloping Monitoring Device

Alarmstrategie

Verwenden Sie Schweregrad, Dauer und Kontext, um umsetzbare Alarme zu definieren

Ein nützlicher Alarm für Seilschwingungen ist nicht einfach jede erkannte Bewegung. Ein Pilot sollte die Regeln für Amplitude, Frequenz, Dauer, Persistenz und unterstützende Bedingungen festlegen, die den Inspektions- und Einsatzkriterien des Versorgungsunternehmens entsprechen.

Leitertemperatur und Umgebungskontext können je nach bereitgestellter Konfiguration verfügbar sein. Betrachten Sie sie als unterstützende Signale und nicht als Ersatz für die Bewegungsmessung, und bestätigen Sie, welche Kanäle, Schwellenwerte, Verlaufsdaten und Alarmausgaben enthalten sind.

Stromversorgung und Kommunikation

Ausgewogene Berichtshäufigkeit, Funkdesign und Winterenergie

Die aktuelle Referenz kombiniert ein kleines Solarmodul mit einem internen wiederaufladbaren Akku. Die tatsächliche Autonomie hängt von der Sonneneinstrahlung, der Temperatur, dem Zustand des Akkus, dem Mess- und Verarbeitungszyklus, geplanten Berichten, dem Ereignisverkehr, Wiederholungsübertragungen, den Funkeinstellungen und der Verfügbarkeit des Gateways ab.

Die Legacy-Seite listet standardmäßige 2,4-GHz-Kommunikation und Projektoptionen wie stromsparende drahtlose Kommunikation mit großer Reichweite oder Gateway-Bridging auf. Reichweite und Durchsatz hängen von den örtlichen Gegebenheiten ab; prüfen Sie Gelände, Leiterhöhe, Interferenzen, Antennenausrichtung, regionale Funkanforderungen, Gateway-Abstände, das Verhalten bei Wiederholungsversuchen und den energiearmen Betriebsmodus.

Pilotphase und Integration

Überprüfen Sie den vollständigen Datenpfad vor der Korridor-Einführung

Ein praktischer Pilot umfasst mindestens einen bekannten Hochrisikoabschnitt und einen repräsentativen Vergleichsabschnitt. Legen Sie das Berichtsintervall, Ereignisschwellenwerte, die mit jedem Alarm gespeicherten Nachweise, die Gateway-Topologie, Plattformfelder, die Zeitsynchronisierung, Signale zum Gerätezustand und die von den Bedienern erwarteten Maßnahmen fest.

LinkSolar kann die Knotenkonfiguration, die Annahmen zu Stromversorgung und Funk, die Montageinformationen und die Projektschnittstelle prüfen. Das Versorgungsunternehmen oder der Systemintegrator bleibt für die HF-Abdeckung, die Cybersicherheit, die Plattformintegration, die Alarmverwaltung, Verfahren für Arbeiten an unter Spannung stehenden Leitungen oder bei Ausfällen, die statische Prüfung und die abschließende betriebliche Reaktion verantwortlich.

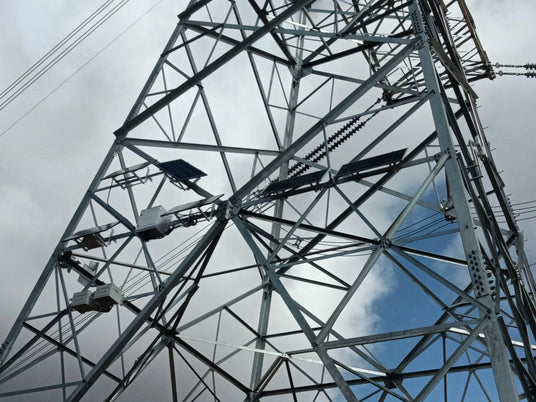

Beispielhafte Installation eines Übertragungsmasts mit solarbetriebener Überwachungstechnik und Gateway-Ausrüstung.

Repräsentative Topologie

Referenzarchitektur für das abschnittsweise Galopp-Monitoring

Ein am Leiterseil montierter WD-Knoten misst die Spannfeldbewegung und ausgewählte unterstützende Signale und überträgt planmäßige Status- und Ereignisdaten an einen Empfänger oder ein Gateway. Das Gateway leitet normalisierte Gerätedaten an eine Überwachungsplattform des Versorgungsunternehmens weiter, wo Ereignisse gespeichert, visualisiert, verglichen und anhand projektspezifisch definierter Alarmregeln bewertet werden.

Das konkrete Funksystem, Gateway, Backhaul, die Cloud- oder On-Premises-Plattform, das Protokoll, die Datenhoheit, die Cybersicherheitskontrollen, die Geräteverwaltung und der Alarm-Workflow sind projektspezifisch. Die Seite beschreibt die Rolle des Knotens in dieser Architektur; daraus folgt nicht, dass jede Bereitstellung dasselbe Gateway oder dieselbe Softwareplattform umfasst.

Referenz für Messungen und Kommunikation

Die unten aufgeführten Katalogwerte beschreiben die aktuelle Legacy-Seite und müssen anhand der exakt bereitgestellten Konfiguration, Testmethode, des HF-Plans und des genehmigten Datenblatts bestätigt werden.

ArtikelReferenzwert
Modell

LS-3V7WD11010.

Anwendung

Freileitungen mit einer Nennspannung von 35 kV und mehr; Leiter, Befestigung, Abstände und Anforderungen an die Installation durch das Versorgungsunternehmen bestätigen.

Galoppierende Amplitude

Angegebener Bereich 0–20 m. Bestätigen Sie die Messdefinition, die Installationsgeometrie, die Messmethode, die Filterung und die Validierungsgrundlage.

Galoppierende Frequenz

Angegebener Bereich: 0,1–5 Hz. Bestätigen Sie Abtastrate, Filterung, Mindestereignisdauer und Alarmberechnung.

Horizontale Positionierungsgenauigkeit

Angegebene Genauigkeit: 1 cm + 1 ppm. Bestätigen Sie den Positionierungsmodus, den Korrekturdienst, die Basislinienlänge, die Antennenbedingungen und die gelieferte Konfiguration.

Genauigkeit der vertikalen Positionierung

Angegebene Referenz: 2 cm + 1 ppm unter den geltenden Positionierungsbedingungen; bestätigen Sie vor der Verwendung dieselben Abhängigkeiten.

WLAN- und Gateway-Optionen

Standard-2,4-GHz-Referenz; stromsparender Funk mit großer Reichweite sowie Gateway- oder RS485-Überbrückung werden als Projektoptionen beschrieben.

Sendeleistung und Reichweite im offenen Gelände

Angegeben mit bis zu 22 dBm und bis zu 500 m in offenem Gelände. Die tatsächliche Reichweite hängt von Gelände, Höhe, Störungen, Antenne, Vorschriften, Paketeinstellungen und Gateway-Design ab.

Verwenden Sie die Reichweiten- oder Positionsangaben für den offenen Bereich nicht als Standortgarantie. Validieren Sie die genaue HF- und Messkonfiguration während des Pilottests.

Stromversorgung, Gehäuse und Umgebungsreferenz

ArtikelReferenzwert
Potenzmethode

Solarbetriebene Uhr mit internem wiederaufladbarem Akku.

Solarmodul

Angegeben sind 2 W Standardleistung (±5 %), 6 V Nennbetriebsspannung (±10 %) und ein Umwandlungswirkungsgrad von 22 %.

Batterie

Nennwerte: 3,7 V, 6 Ah. Bestätigen Sie die Zellchemie, den Schutz, die Ladegrenzen bei niedrigen Temperaturen, die nutzbare Kapazität, die Transportdokumente und das Wartungsintervall.

Beispiel für Autonomie

Auf der Legacy-Seite werden bis zu etwa 30 Tage Standby-Zeit für ein Beispiel-Meldeintervall von fünf Minuten ohne Aufladen angegeben. Betrachten Sie dies als bedingtes Beispiel, nicht als Garantie für ein Projekt.

Gehäusematerial

Aluminiumlegierung; Oberflächenbehandlung, Befestigungselemente, Leiterschnittstelle, Korrosionsumgebung und galvanische Isolierung bestätigen.

Schutzart

IP66-Angabe für das Produkt; bestätigen Sie die Schutzart der endgültig montierten Einheit, des Steckverbinders und der Kabeleinführung.

Betriebstemperatur

Ausgelegt für −40 °C bis +85 °C. Bestätigen Sie die Grenzwerte für Batterie, Funk, Sensor und optionale Komponenten für das ausgewählte Suffix.

Abmessungen und Gewicht

Angegebener Durchmesser 98 mm, Länge 200 mm und Gewicht unter 2 kg; bestätigen Sie die endgültige Zeichnung und die ausgewählten Optionen.

Die endgültige Genehmigung sollte die exakte Modellzeichnung, Stückliste, das Datenblatt, die Montageanleitung und das projektspezifische Energiebudget verwenden.

Referenzkonfigurationen

Typische Konfigurationen als Planungsreferenz; die endgültige Dimensionierung hängt von den Standort- und Lastdaten ab.

Szenario ReferenzlösungPanel und KonstruktionErwartetes Ergebnis
Bekannter Hochrisikobereich zur Pilotvalidierung

Installieren Sie die geprüfte Knotenkonfiguration an einem Spannfeld mit dokumentierten Bedenken hinsichtlich Wind, Vereisung, Gelände oder früherer Bewegungen. Beginnen Sie mit konservativen Melde- und Alarmeinstellungen und bewahren Sie gleichzeitig genügend Rohdaten oder zusammengefasste Nachweise für die technische Prüfung auf.

Leiter und Montageanschluss, Sonneneinstrahlung, Wintertemperatur, Funkstrecke, Position des Gateways, Installationsmethode, Abstände und Prüfanforderungen bestätigen.Eine koridorspezifische Basislinie für Ereignisstärke, -dauer, Funkzuverlässigkeit, Energieverbrauch und die Reaktion des Bedieners; kein garantierter Alarmschwellenwert für andere Abschnitte.
Repräsentativer Vergleichsbereich

Eine passende oder kontrollierte Vergleichskonfiguration auf einem normalen Spannweitenabschnitt bereitstellen, damit das Projekt standortspezifisches Ereignisverhalten von Geräte-, Funk-, Wetter- oder Plattformeinflüssen unterscheiden kann.

Halten Sie Firmware, Trittfrequenz, Zeitsynchronisierung, Gateway-Verarbeitung und Datenfelder hinreichend konsistent, um einen aussagekräftigen Vergleich zu ermöglichen.Ein Vergleichsdatensatz, der dabei hilft, Schwellenwerte abzustimmen und festzustellen, welche Unterschiede durch Span-Bedingungen statt durch die Überwachungskette verursacht werden.
Standardisierte Korridoreinführung nach der Pilotphase

Friere den freigegebenen Knotensuffix, das Montagepaket, die Firmware, die Funkeinstellungen, die Gateway-Dichte, das Plattformschema, die Alarmregeln, die Dokumentation und die Abnahmetests erst ein, nachdem der Pilot erfolgreich abgeschlossen wurde.

Überprüfen Sie die RF-Abdeckung, den Gerätebestand, die Inbetriebnahmeprotokolle, Ersatzteile, die Wartung von Batterien und Solaranlagen, das Inspektionsintervall sowie die Zuständigkeit für den Support von Gateway und Plattform.Eine wiederholbare Bereitstellungsklasse mit definierten Abnahme- und Wartungskriterien; eine spannenspezifische technische Prüfung und Installationsgenehmigung bleiben dennoch erforderlich.

Häufig gestellte Fragen

Was misst der WD-Knoten, und wie wird das Galoppieren quantifiziert?

Die aktuelle Referenz beschreibt Ausgaben zu Amplitude und Frequenz von Schwingungen sowie je nach Konfiguration optionale unterstützende Zustandssignale. Bestätigen Sie vor der Verwendung der Werte für betriebliche Entscheidungen die genaue Mess- und Positionierungsmethode, Datenfelder, Einheiten, Genauigkeitsgrundlage, Abtastung, Filterung und Ereignisberechnung für das gelieferte Modell.

Wie sollten Alarmschwellen festgelegt werden, ohne unnötige Einsätze auszulösen?

Beginnen Sie in einem Pilotprojekt mit konservativen Schwellenwerten, erfassen Sie Ereignisse bei repräsentativen Wetterbedingungen und prüfen Sie gemeinsam mit dem Betriebsteam Schweregrad, Dauer, Fortbestehen und unterstützende Kontextinformationen. Dokumentieren Sie anschließend, welche Bedingungen eine Warnung, Inspektion oder einen Einsatz auslösen. Die Schwellenwerte sollten vom Versorgungsunternehmen festgelegt und nicht unverändert aus einem anderen Korridor übernommen werden.

Welche Funkreichweite ist zu erwarten, und wird ein Gateway benötigt?

Die Legacy-Seite nennt bis zu 500 m in offenem Gelände, aber die tatsächliche Reichweite hängt von Gelände, Leiterhöhe, Bauwerken, Interferenzen, Antennenausrichtung, Funkeinstellungen, regionalen Beschränkungen und Wetterbedingungen ab. Die meisten Installationen erfordern eine geprüfte Topologie aus Empfängern oder Gateways sowie einen festgelegten Backhaul-Pfad. Bestätigen Sie die Reichweite durch eine Funkmessung oder Pilotmessungen.

Wie bleibt der Knoten im Winter oder in sonnenarmen Zeiten online?

Die Referenz kombiniert ein Solarmodul und eine wiederaufladbare Batterie. Die Betriebszeit hängt vom gesamten Zyklus aus Erfassung, Verarbeitung, Berichterstattung, Alarmierung, erneuter Übertragung und Funkbetrieb sowie von Temperatur, Verschattung, Batteriezustand und Wartung ab. Ereignisgesteuerte Berichte können den Energieverbrauch senken, aber die endgültige Taktung und das Verhalten bei niedrigem Energiepegel erfordern eine projektspezifische Energiebilanz.

Kann der Knoten in eine bestehende Plattform zur Überwachung von Stromleitungen integriert werden?

Ja, vorbehaltlich von Schnittstellenarbeiten auf Projektebene. Definieren Sie das Knotenprotokoll und die Datenfelder, das Gateway, die Backhaul-Verbindung, Zeitstempel, den Gerätezustand, die Plattformaufnahme, die Historie, Alarmregeln, Benutzerrollen, Cybersicherheit und Abnahmetests. Die Pilotplanung sollte den vollständigen Datenpfad überprüfen, bevor ein Korridor-Rollout erfolgt.

Definieren Sie einen Galloping-Überwachungs-Pilotversuch für Ihre Spannweiten und Workflows

Senden Sie die Zielspannungsklasse, Leiter- und Spannweiten-Daten, bekannte Galloping-Historie, Gelände- und Wetterbedingungen, gewünschte Messausgaben, Berichts- und Alarmanforderungen, Gateway- und Plattformbeschränkungen, RF-Umgebung, Sonneneinstrahlung, Installationsmethode, Pilotmenge und benötigte Dokumentation. LinkSolar prüft eine Knotenkonfiguration und den Pilotumfang für ein Angebot.
