Leiterdurchhang versagt selten zuerst dramatisch. Häufiger wird er zu einem stillen Abstandproblem, das im ungünstigsten Moment auftritt: einem heißen, windstillen Nachmittag, höherem Strom als üblich und Vegetation, die bei Frühjahrsinspektionen „in Ordnung“ schien. Wenn der Abstand knapp ist, gibt es keinen Warnalarm – sondern einen Baumkontaktfehler, einen Ausfall und eine sehr teure Untersuchung.
Dieser Leitfaden erklärt, was Durchhang-Erkennungssysteme messen, warum sich der Durchhang schneller ändert als die meisten Betreiber erwarten, und wie man einen Überwachungsansatz wählt, der zu Ihren Risikobereichen, Betriebsverfahren und Budget passt.
Was ein Durchhang-Erkennungssystem tatsächlich anzeigt
Ein Durchhang-Erkennungssystem ist darauf ausgelegt, eine betriebliche Frage sicher zu beantworten: Wie viel Abstand haben wir gerade am tiefsten Punkt einer Stützweite? Je nach Technologie misst es den Abstand direkt oder leitet den Durchhang aus Leiter-Temperatur, Spannung und Stützweitengeometrie ab.
In vielen Versorgungsunternehmen und Normen sind Mindestabstände definiert durch eine Kombination aus Spannungsniveau, Kreuzungstyp, Gelände und Sicherheitsfaktoren. In den USA ist der National Electrical Safety Code (NESC) ein gängiger Bezugspunkt, und Versorger wenden oft eigene interne Standards zusätzlich an. Die praktische Erkenntnis: Abstand ist kein „Nice-to-have“ – er ist eine Sicherheits- und Zuverlässigkeitsgrenze.
Warum Durchhang überraschend wird (auch bei gut geplanten Leitungen)
Durchhang ist nicht nur „alter Leiter, der durchhängt“. Er verändert sich mit den Betriebsbedingungen. Dieselbe Stützweite kann morgens bequem frei hängen und sich später am Tag der Vegetation nähern – ohne sichtbare Schäden an Masten oder Hardware.
1) Temperatur und thermische Ausdehnung
Wenn der Leiter sich erwärmt, dehnt er sich aus. Die Ausdehnung verringert die Spannung und vertieft die Kettenlinie (die Kurve, in der der Leiter natürlich hängt). Das genaue Verhalten hängt vom Leitertyp, der Stützweite, der Anfangsspannung und dem Langzeitkriechen ab, aber das Betriebsverhalten ist konsistent: höhere Leiter-Temperatur bedeutet meist geringeren Abstand.
2) Elektrische Last (I²R-Erwärmung)
Der Stromfluss erzeugt Wärme durch Widerstandsverluste. Wenn die Last in Spitzenzeiten ansteigt, kann die Leiter-Temperatur schnell steigen – besonders bei schwachem Wind, wenn die konvektive Kühlung gering ist.
3) Wetter (Wind ist genauso wichtig wie die Umgebungstemperatur)
Betreiber konzentrieren sich oft auf die Umgebungstemperatur, aber Windgeschwindigkeit und Windrichtung können ebenso wichtig sein, da sie die Kühlung verändern. Ein warmer Tag mit stetiger Brise kann kühler sein als ein etwas weniger warmer Tag mit fast windstillem Wetter. Das ist ein Grund, warum „statische“ Annahmen unter extremen Bedingungen Schwierigkeiten haben.
4) Eislast und mechanisches Winterrisiko
In Eisgebieten kann zusätzliches Gewicht den Durchhang erhöhen und auch die mechanische Belastung so verändern, dass die Hardware belastet wird. Wenn der Winter Teil Ihrer Risikobetrachtung ist, lohnt es sich, die Durchhang-/Abstandsüberwachung mit Eis-Erkennung zu kombinieren. (Verwandt: Überwachung von Vereisung an Stromleitungen.)
Drei gängige Methoden zur Überwachung von Durchhang und Abstand
Es gibt keine „richtige“ Methode. Die richtige Wahl hängt davon ab, was Sie benötigen: direkten Abstand an einer bestimmten Überquerung, betriebliche Warnungen entlang eines Korridors oder Daten zur Unterstützung dynamischer Bewertungen und Planung.
Ansatz A: Direkte Abstandsmessung
Diese Systeme messen den Abstand zum Boden (oder zu einer Referenzfläche) mit Technologien wie Laser-Entfernungsmessung, Radar oder bildbasierten Methoden. Sie können für Orte mit hohen Konsequenzen (Straßenüberquerungen, Flussspannen, bekannte Engstellen durch Vegetation) ausgezeichnet sein, aber Platzierung und Sichtlinienbeschränkungen sind wichtig. Sie sind auch tendenziell standortspezifischer.
Ansatz B: Durchhangableitung basierend auf Spannung/Winkel
An Leitern oder Strukturen angebrachte Sensoren können den Durchhang anhand mechanischer Messungen (Spannung, Winkel, Vibration) in Kombination mit bekannter Spannweite ableiten. Dies ist oft attraktiv für die Überwachung von Korridoren, da es über mehrere Spannweiten skaliert werden kann, ohne überall eine direkte Sichtlinie zum Boden zu benötigen. Die Modellqualität hängt von guten Inbetriebnahmedaten (Spannweite, Leiterart, Anfangsbedingungen) und realistischer Berücksichtigung von Kriechen und saisonalen Zuständen ab.
Ansatz C: Temperatur- und wetterbasierte Modelle (oft im Zusammenhang mit DLR)
Wenn Ihr Ziel die dynamische Leitungsbewertung (DLR) umfasst, werden Temperatur- und Wetterdaten zentral. Viele Versorgungsunternehmen beziehen sich auf die IEEE-Methode für das thermische Verhalten von Leitern – häufig verbunden mit IEEE Std 738. Richtig angewendet hilft dieser Ansatz, die Leiter-Temperatur und das damit verbundene Durchhangrisiko unter wechselnden Wetter- und Lastbedingungen abzuschätzen. Die Einschränkung ist ebenfalls einfach: Modelle sind nur so gut wie ihre Eingabedaten, und lokale Mikroklimata können überraschen.
Wo sich Durchhangüberwachung am schnellsten auszahlt
Nicht jede Leitungskilometer braucht Sensoren. Die besten frühen Erfolge kommen von Abschnitten, bei denen wenige Zentimeter Freiraumänderung große Folgen auslösen können. In der Praxis bedeutet das meist:
- Vegetationsbeschränkte Korridore, in denen Baumwachstum und Gelände wiederkehrende Engstellen schaffen
- Regionen mit hohem Brandrisiko, in denen ein Baumkontaktfehler schnell eskalieren kann
- Langspannige Querungen (Schluchten, Flüsse, Autobahnen), bei denen die Durchhangempfindlichkeit höher ist
- Stark belastete Abschnitte, die während Spitzenzeiten regelmäßig warm laufen
Alarmgrenzen, die Betreiber tatsächlich nutzen können
Ein Durchhang-Erkennungssystem ist nur dann wertvoll, wenn die Alarmierung mit der Reaktion Ihrer Betreiber übereinstimmt. In den meisten Programmen werden Schwellenwerte um die verbleibende Freimarge (zur Vegetation oder zu Mindestabständen) sowie eine Änderungsrate für schnell wechselnde Bedingungen gesetzt.
Eine praktische Struktur für Alarmierungen ist: Hinweis (Marge schrumpft), Warnung (Handlungsplanung) und Kritisch (sofortige operative Reaktion). Die genauen Werte hängen vom Versorger und dem Korridor ab – besonders dort, wo die Unsicherheit bei der Vegetationshöhe groß ist.
Das Reaktionswerkzeug umfasst typischerweise Lastübertragung, gezielte Lastreduzierung und priorisierte Vegetationsbeseitigung. Ziel ist es nicht, „panisch Last abzuschalten“. Es geht darum, nicht blind zu agieren, wenn die Sicherheitsmarge schwindet.
Sensoren in der Praxis mit Energie versorgen: Vermeiden Sie Wartungsschulden
Die Durchhangüberwachung wird oft an schwer zugänglichen Stellen eingesetzt – genau dort, wo routinemäßiger Batteriewechsel zu versteckten langfristigen Kosten führt. In vielen Versorgungsprogrammen werden selbstversorgte Designs für kontinuierliche Überwachungsknoten bevorzugt. Wenn Sie Energieoptionen vergleichen, sehen Sie: Selbstversorgte Sensoren vs. Nur Batterie: 10-Jahres-Kosten.

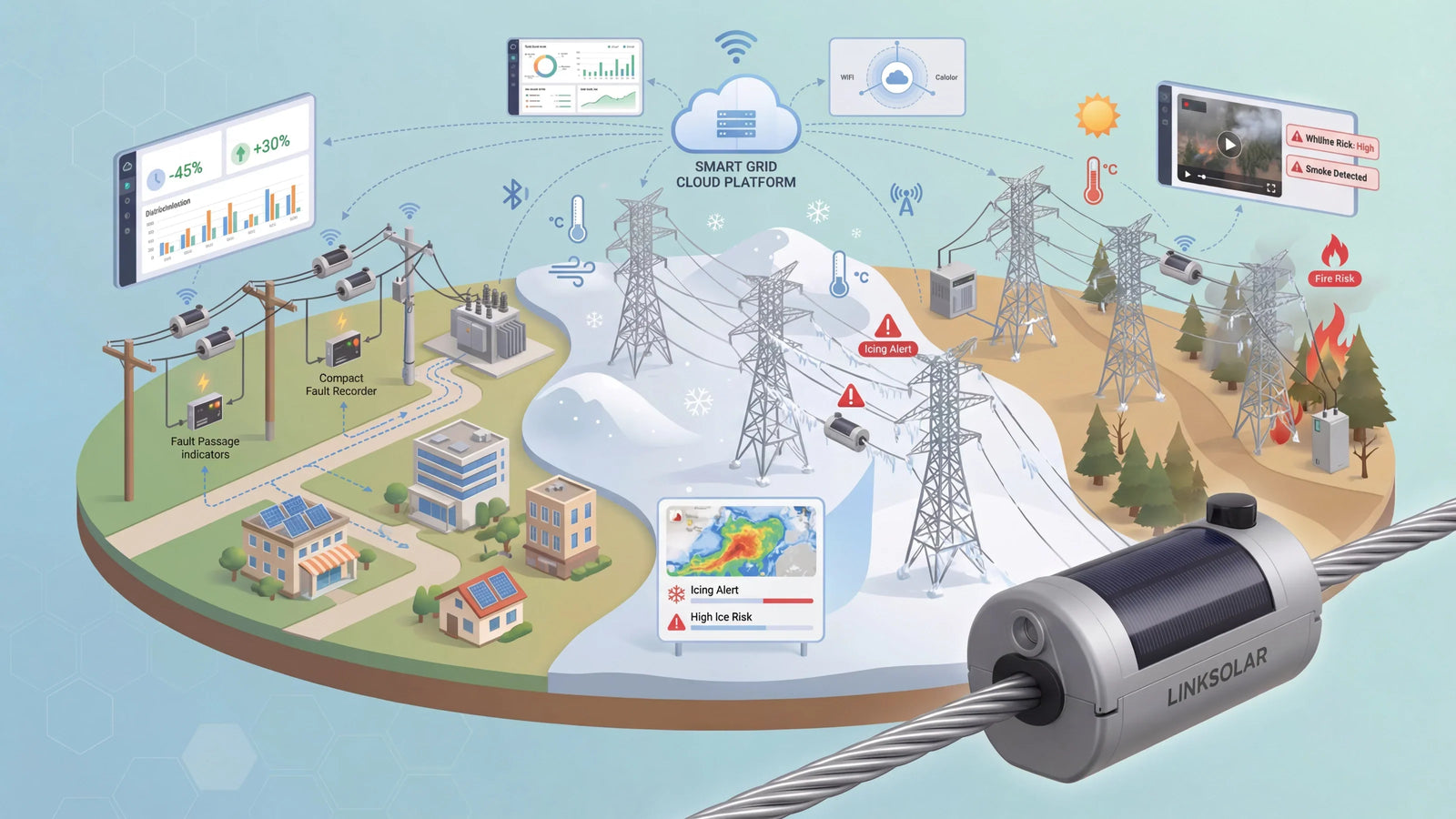

Wenn Ihr Projekt eine stabile Energieversorgungsschicht für eine Überkopf-Überwachungsnutzlast (Durchhang, Temperatur, Kameras, Gateways) benötigt, ist die Overhead Line Power Platform von LinkSolar für CT-Energiegewinnung mit Solarunterstützung konzipiert – so bleibt der Überwachungsstack online, ohne neue Niederspannungs-Zuleitungen hinzuzufügen.
Wie Durchhangsdaten die Vegetationsstrategie verbessern (ohne zu raten)
Vegetationsmanagement-Budgets werden knapp, wenn alles als gleiches Risiko behandelt wird. Durchhang- und Abstandsdaten helfen Ihnen, von pauschalem Rückschnitt zu priorisiertem Rückschnitt überzugehen – und die Mannschaften dort einzusetzen, wo der Abstand unter Spitzenbedingungen tatsächlich zusammenbricht.
Durchhangüberwachung ergänzt auch die umfassendere Asset-Health-Strategie. Wenn Ihre Organisation einen Workflow für vorausschauende Wartung aufbaut, ist dies die Brücke zwischen „wir halten diesen Korridor für risikoreich“ und „wir können zeigen, welche Abschnitte sich in Richtung Risiko entwickeln“. (Verwandt: Vorausschauende Wartung für Stromleitungen: Überwachungsleitfaden.)
Checkliste für die Einführung (ein realistischer Ausgangspunkt)
Die meisten erfolgreichen Durchhangserkennungen starten klein, beweisen den Wert in den Hochrisikobereichen und skalieren dann basierend auf den Daten. Eine praktische Checkliste sieht so aus:
- Wählen Sie die Bereiche aus, die Ihnen schaden können: Bekannte Engstellen durch Vegetation, lange Abschnitte, Querungen, chronisch heiße Segmente.
- Definieren Sie, was „zu nah“ bedeutet: Regeln für Abstandsgrenzen, Vertrauen in Vegetationshöhe und saisonale Zustände.
- Wählen Sie Ihren Messansatz: Direkter Abstand vs. abgeleiteter Durchhang vs. Temperatur-/Wettermodell.
- Planen Sie Stromversorgung + Kommunikation frühzeitig: Verhindern Sie, dass der Sensor zum Wartungsticket-Generator wird.
- Inbetriebnahme mit Disziplin: Überprüfen Sie Geometrieeingaben, validieren Sie Messwerte und legen Sie die Alarmlogik mit den Bedienern fest.
- Schließen Sie den Kreis: Verknüpfen Sie Warnungen mit konkreten Maßnahmen (Einsatz, Schaltvorgänge, Einschränkungen, Priorisierung der Baumschnittarbeiten).
ROI-Rahmenwerk: Wert schätzen ohne übertriebene Versprechen
Der ROI-Fall für Durchhangserkennung basiert üblicherweise auf drei Bereichen: vermeidene Fehler, reduzierte Ausfallauswirkungen und effizientere Vegetationsarbeiten. Ihre Zahlen werden stark variieren, daher ist es besser, Ihre eigene Historie zu verwenden als generische „durchschnittliche Ereignis“-Angaben.
| Werttreiber | Was zu quantifizieren ist | Typische Datenquelle |
|---|---|---|
| Vermeidene Fehler durch Baumkontakt | Fehlerhäufigkeit × Kosten pro Ereignis | Ausfallberichte, Vorfalluntersuchungen |
| Reduzierte Ausfalldauer | Vermeidene Minuten × Kunden-/Industrieauswirkung | OMS/SCADA, Zuverlässigkeitskennzahlen |
| Gezielte Ausgaben für Vegetation | Mannschaften wurden von Niedrigrisiko- zu Hochrisikobereichen verlegt | VM-Budgets, Arbeitsaufträge, Patrouillenberichte |
Ein einfacher Start ist, einen kurzen Korridor zu pilotieren, eine Hochsaison durchzuführen und zu vergleichen: (1) erfasste Alarme und Beinahe-Unfälle vs. (2) was Patrouillen und jährliche Inspektionen gesehen hätten. Diese Differenz ist meist der Punkt, an dem der Business Case klar wird.
FAQ: Systeme zur Durchbiegungserkennung
Wie genau muss die Durchbiegungsüberwachung sein?
Genauigkeit ist besonders nahe an den Grenzwerten wichtig. Wenn Ihre Mindestreserve knapp ist, benötigen Sie genügend Präzision, um Fehlalarme zu vermeiden und dennoch echtes Risiko zu erfassen. Der beste Ansatz ist, zuerst „Entscheidungsgrenzen“ zu definieren und dann eine Technologie auszuwählen, die diese unter Ihren Korridorbedingungen zuverlässig unterstützt.
Was ist der Unterschied zwischen Durchbiegung und Abstand?
Durchbiegung ist der vertikale Abfall des Leiters relativ zu seinen Befestigungspunkten; Abstand ist der Abstand vom Leiter (meist am tiefsten Punkt) zum Boden oder zu darunterliegenden Objekten. Betreiber achten auf den Abstand, weil er die Sicherheitsgrenze darstellt.
Reicht LiDAR allein aus?
LiDAR ist hervorragend geeignet, um ein Basislinienmodell für Vegetation und Geometrie zu erstellen, aber es ist immer noch eine Momentaufnahme. Die Durchbiegungsüberwachung ergänzt, was LiDAR nicht kann: Echtzeitverhalten unter Spitzenlast und Wetterbedingungen. Viele Programme nutzen beides – LiDAR für die Basislinie, Sensoren für das kontinuierliche operative Risiko.
Kann die Durchbiegungsüberwachung das Risiko von Waldbränden und Vegetation verringern?
Es kann die Wahrscheinlichkeit verringern, dass eine „stille“ Abstandsverminderung unbemerkt bleibt – besonders wenn es mit Vegetationsmanagement, Betriebsverfahren und gezielten Reaktionsplänen integriert ist. Es ersetzt diese Programme nicht; es ist die Sichtbarkeitsschicht, die ihnen hilft, intelligenter zu arbeiten.
Wie gehen Sie mit Winterbedingungen und Eisregionen um?
In Eisregionen kann die mechanische Belastung schnell wechseln. Eine Überwachung, die Temperatur und mechanisches Verhalten erfasst, hilft dabei, Abschnitte zu identifizieren, die in den Risikobereich gelangen. Wenn Eis ein Hauptfaktor ist, kombinieren Sie Durchbiegungs-/Abstandsüberwachung mit einem Eisüberwachungsansatz.
Was ist der Hauptgrund, warum Programme zur Durchbiegungsüberwachung scheitern?
Zwei Dinge: (1) Alarmgrenzen, die nicht mit den Maßnahmen der Betreiber übereinstimmen, und (2) Sensorstrom-/Kommunikationsoptionen, die eine fortlaufende Wartungsschuld verursachen. Lösen Sie diese frühzeitig, und Pilotprojekte skalieren in der Regel reibungslos.
Nächster Schritt
Wenn Sie die Durchbiegungserkennung für einen bestimmten Korridor bewerten, ist der schnellste Weg, um Fortschritte zu erzielen, mit den am höchsten gefährdeten Abschnitten zu beginnen und zu definieren, was „kritischer Abstand“ in Ihrer Betriebssituation bedeutet. Wenn Sie Hilfe bei der Stromversorgung einer Überwachungsnutzlast oder der Gestaltung einer Pilotarchitektur benötigen, sprechen Sie mit unserem Team: Kontakt LinkSolar.
