Mini-Solarpanel für IoT: Installationsanleitung

Die meisten Anleitungen zum Thema „Installation eines Mini-Solarpanels für IoT“ enden bei „Rot an Rot, Schwarz an Schwarz“. Auf der Werkbank ist das in Ordnung. Bei einem Sensor, der mehr als 3 Jahre im Freien über Winter, Hagel, Kondensation und sommerliche Dachhitze hinweg funktionieren soll, sind vier technische Entscheidungen wichtig, bevor Sie ein Kabel berühren. Dieser Text ist aus der Perspektive eines B2B-Beschaffungspartners verfasst: Wir beschaffen Mini-Panels (0,5–15 W, 5–12 V) im Großhandel bei Fertigungspartnern in China für OEMs, die LoRa-Gateways, Asset-Tracker, Umweltsensoren und Geräte zur Überwachung von Stromleitungen entwickeln, mit werkseitiger Qualitätssicherung bei jeder Lieferung. Für Einkaufsteams, die bei Großbestellungen einen Hersteller oder Lieferanten von Mini-Solarpanels für IoT bewerten, bestimmt die Installationsspezifikation mehr als 60 % der langfristigen Gesamtbetriebskosten – bringen Sie diesen Leitfaden in Ordnung, bevor Sie eine Bestellung auslösen.

Was Sie benötigen: Mini-Solarpanel plus IoT-Installationsstückliste

Acht Teile: Panel, Batterie, Laderegler, abgedichtetes Gehäuse, zwei Kabelverschraubungen, wetterfeste Steckverbinder, Sensor und Montagehalterung. Die Gesamtkosten der 1-W-LoRa-Stückliste liegen je nach Lagerprodukt oder direktem Produktionszugang bei 18–35 $.

Dimensionierung des Panels: Die 33-%-Regel und die Berechnung des Leistungsbudgets für IoT-Sensoren

Dimensionieren Sie das Panel so, dass seine durchschnittliche tägliche Leistung ≥3× der täglichen Energie des Verbrauchers beträgt – die 33-%-Regel. Die 67-%-Reserve fängt bewölkte Tage, den winterlichen Sonnenstand, Verschmutzung, Controllerverluste und eine Degradation über 3–5 Jahre ab. Bei einer Auslegung im Verhältnis 1:1 funktioniert das System im Sommer und fällt im November aus.

Das vierstufige Leistungsbudget

Ermitteln Sie den Bedarf von unten nach oben anhand der tatsächlichen Stromaufnahme Ihres Sensors, nicht anhand des „typischen“ Werts im Datenblatt:

1. Durchschnittlichen Strom messen. (Schlafstrom × Schlafdauer + Aktivstrom × Aktivdauer) / Zyklus. Ein LoRa-Knoten mit 10-Minuten-Intervall hat bei 3.3 V durchschnittlich 30–80 μA – fehlerhafte Firmware, die alle 60 s aufwacht, erhöht den Wert auf 2 mA, ein Faktor von 30.
2. Tägliche Energie. Durchschnittsstrom (mA) × 24 × 3.3 V = mWh. 50 μA × 24 × 3.3 = 3.96 mWh/Tag.
3. 33 % anwenden. Das tägliche Ausgangsziel des Panels = dreifache Lastenergie → im Beispiel 11.9 mWh/Tag.
4. In Spitzenleistung in W umrechnen, indem Sie die Sonnenstunden verwenden. Teilen Sie durch die lokalen Spitzenstunden (3.0 Nordeuropa, 4.5 mittlere USA, 5.5 Südkalifornien), dann ×1.4 für Verschmutzung und Alterung.

Beispiel: 50-μA-LoRa-Knoten in den mittleren USA – 11.9 mWh / 4.5 Sonnenstunden = 2.6 mW Spitzenleistung × 1.4 = 3.7 mW. Ein 0,5-W-Panel ist 130-mal überdimensioniert – genau das, was Sie für einen fünfjährigen Betrieb möchten.

Verwandte Application Notes: Sensoren für Einfahrtsalarme und Raspberry-Pi-Projekte im Außenbereich. Die Lücke zwischen 0,5 W und 1 W beträgt bei Produktionsmengen $1.50–$3; ein Servicefahrzeug zu einem ausgefallenen Sensor kostet $50–$300. Spezifizieren Sie das größere Panel.

Verdrahtung: Kann man ein kleines Solarpanel direkt an einen Akku anschließen? (Und wann braucht man einen Laderegler?)

Kurz gesagt: nein, nicht über einen Wochenendbetrieb hinaus. Die direkte Verbindung von Panel und Lithium-Akku überspringt die drei Aufgaben eines Ladereglers – Spannungsregelung, Begrenzung des Ladestroms und Abschaltung bei Tiefentladung – und führt dadurch zu Überladung (Aufblähen der Zelle), Tod durch Unterspannung (Zellspannung unter 2,5 V, dauerhaft unbrauchbar) oder Rückstrom in der Nacht (das Panel entlädt den Akku). Die einzige sichere Topologie für einen direkten Anschluss ist Panel → Superkondensator → Last, wobei die Kondensatorspannung begrenzt wird und keine Chemie beschädigt werden kann.

Drei Verdrahtungstopologien, sortiert danach, wie häufig wir sie in der Praxis sehen

Rückstrom und Leitungsquerschnitt

Ein Panel verhält sich nachts wie eine in Durchlassrichtung gepolte Diode – 5–20 mA fließen vom Akku zurück zum Panel und entladen eine 1000-mAh-Zelle im Verlauf einer bewölkten Woche. Kommerzielle Laderegler verfügen über eine Sperrdiode; bei günstigen Abwärtswandler-Modulen fehlt sie manchmal. Verwende 22-AWG-Silikonkabel für <2 m und 20-AWG-Kabel darüber hinaus. PVC vermeiden – es wird unter UV-Strahlung innerhalb von 12–18 Monaten rissig.

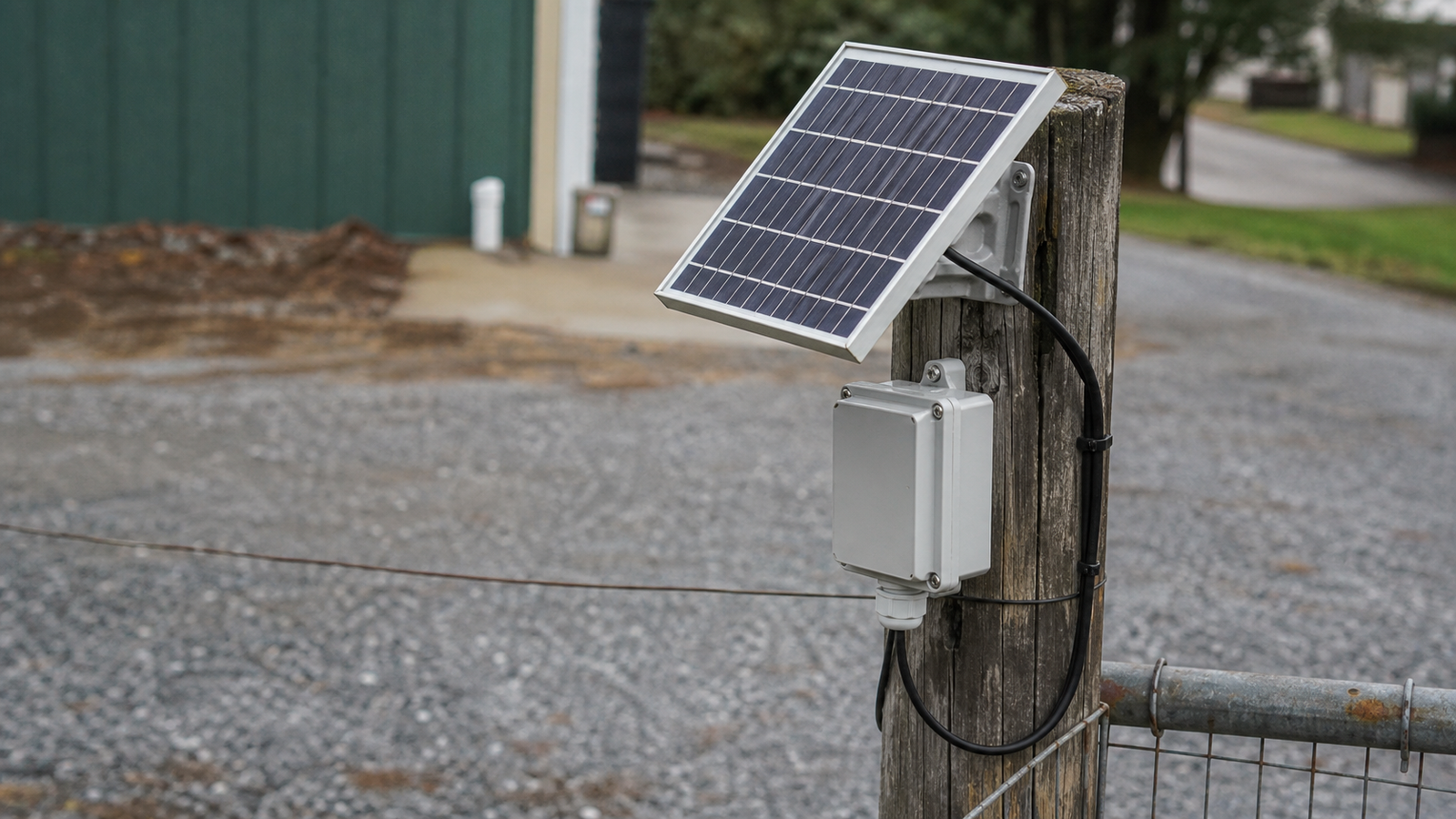

So montierst du ein kleines Solarpanel für IoT-Einsätze im Außenbereich

Montiere das Panel im Winkel deines Breitengrads geneigt und zum Äquator ausgerichtet (auf der Nordhalbkugel nach Süden, auf der Südhalbkugel nach Norden). Das ist die wichtigste Einzelregel, um im Winter mehr Energie zu gewinnen – ein flaches Panel bei 40°N verliert im Vergleich zu einem um 40° geneigten Panel 35–45 % des Winterertrags, genau dann, wenn der Akku am stärksten belastet wird. Die 33-%-Auslegungsregel setzt die richtige Neigung voraus; bei flacher Montage musst du die Panelgröße möglicherweise verdoppeln.

Fünf Montagemuster für IoT-Einsätze

• Mastmontage mit U-Bügel. Standard für Asset-Tracker, landwirtschaftliche Sensoren und entfernte LoRa-Knoten. Aluminiumhalterung aus 6063 an einem Edelstahl-U-Bügel um einen Mast mit 25–50 mm Durchmesser; Neigung und Azimut nach der Installation einstellbar.
• Wandhalterung mit Gelenk. Gebäudewände, Zäune und Gerätegehäuse. Das Gelenk ermöglicht eine Neigung unabhängig von der Ausrichtung der Wand.
• Dachmontage mit Klebepad. 3M VHB oder Industriesilikon für geneigte Dächer und Fahrzeugoberflächen. Auf Schrauben verzichten – sie schaffen Eintrittsstellen für Wasser.
• Rohrschellenhalterung. Edelstahl-Schlauchschelle aus 304 durch die Langlöcher der Halterung für Zaunpfosten, Bewässerungsrohre und Installationsrohre.
• Freistehendes Stativ. Nur für vorübergehende Vermessungsarbeiten. Alles, was länger als 6 Monate bleibt, gehört auf eine dauerhafte Halterung.

Azimut, Verschattung und die Regel „mittags immer prüfen“

Richte das Panel innerhalb von ±15° zum Äquator aus – jede Azimutabweichung von 15° kostet 2–4 % des Jahresertrags. Bewege dich zur Mittagszeit am Standort und prüfe, ob Gebäude, Bäume oder der eigene Antennenmast Schatten werfen. Schon eine einzelne verschattete Zelle kann die Leistung um 50–70 % reduzieren (Mini-Panels haben typischerweise keine Bypass-Dioden). Bei erzwungener flacher Montage: Panel 1,5–2× größer wählen und trotzdem um 5–10° neigen, damit Regen es selbst reinigt. Siehe Überwachung im Bergbau und Sensoren auf Parkplätzen.

Wetterfestigkeit und Gehäuse mit IP-Schutzart: Anschlussdose, Kabelverschraubung, Steckerdichtung

Ein ordnungsgemäß konstruiertes, mit ETFE laminiertes oder vergossenes Mini-Panel erreicht mindestens IP65. Die Schwachstelle liegt fast immer am Kabeleintritt in das Sensorgehäuse – das Anschlusskabel muss durch eine abgedichtete Kabelverschraubung geführt werden, nicht durch ein gebohrtes Loch, das mit Silikon abgedichtet wurde. Silikon versagt nach 6–18 Monaten; eine ordnungsgemäße Kabelverschraubung mit EPDM-Dichtung hält die gesamte Einsatzdauer.

Die IP-Schutzarten im Schnellüberblick

Montagereihenfolge der Kabelverschraubung

Ein 0,40-Dollar-Teil, das entscheidet, ob die Installation den Winter übersteht:

1. Das Gehäuse mit einem Stufenbohrer auf den Durchmesser des Verschraubungskörpers aufbohren (12,5 mm PG7, 16,5 mm PG9).
2. Von außen einsetzen, Dichtung innen anbringen und die Kontermutter gegen die Gehäusewand festziehen.
3. Das Kabel durch die Druckmutter und den Dichteinsatz in das Gehäuse führen.
4. Von Hand festziehen, dann mit einem Schraubenschlüssel um eine Vierteldrehung nachziehen. Den Kabelmantel nicht quetschen – dadurch entsteht ein Wasserdocht.
5. Dichtheitsprüfung durch Hineinblasen in das Gehäuse, wobei die Kabelverschraubung die einzige Öffnung ist; auf Lecks achten.

Zwei Dichtungsfehler hinter 80 % der Garantierücksendungen

Erstens: Die Kabelverschraubung ist zu groß für das Kabel, sodass ein Dochtspalt entsteht – die Verschraubung an den Kabelaußendurchmesser anpassen; das Kabel sollte im mittleren Bereich der aufgedruckten Spezifikation liegen. Zweitens: eine Kabelführung, in der sich Kondenswasser sammelt – Kabel von unten oder über eine klare Tropfschleife hineinführen. Bei extremer Luftfeuchtigkeit (Bienenstocküberwachung, Gewächshaus, Wasserstandsüberwachung): Trockenmittel und Gore-Tex-Entlüftung hinzufügen.

Feldtests und häufige Ausfallarten (Warum es nach 6 Monaten nicht mehr funktioniert)

Die Ausfälle nach 6 Monaten verteilen sich ungefähr auf 35 % Wassereintritt durch einen ungedichteten Stecker, 25 % auf eine für den Sommer statt für den Winter dimensionierte Batterie, 15 % auf übersehene Beschattung, 15 % auf Korrosion durch Kondensation und 10 % auf einen temperaturbedingten Ausfall des Controller-ICs. Das Panel selbst fällt innerhalb von 5 Jahren fast nie aus – ausfällt vielmehr das umgebende System. Die Installationscheckliste sollte sich vorrangig auf diese wahrscheinlichen Punkte konzentrieren.

Feldtest vor der Inbetriebnahme (15 Min./Einheit)

1. Voc-Prüfung. Bei voller Sonne und getrenntem Panel – Leerlaufspannung innerhalb von 5 % des Nennwerts.
2. Isc-Prüfung. Messgerät im Strommessmodus über die Panelklemmen anschließen – Isc muss innerhalb von 10 % des Nennwerts liegen.
3. Ladestrom an der Batterie. Messgerät in Reihe zum Batterie-Pluspol schalten; bei voller Sonne muss Strom in die Batterie fließen.
4. Ruhestrom bei abgedecktem Panel. Einige Dutzend μA = gut, niedrige mA-Werte = grenzwertig (entlädt die Batterie in dunklen Wochen).
5. Dichtheitsprüfung des Gehäuses. Gehäuse schließen, 60 s mit dem Schlauch abspritzen, öffnen und prüfen. Jegliche Feuchtigkeit bedeutet: Leck vor dem Versand finden.

Die Ausfallarten nach 6 Monaten

Bei kritischen Einsätzen mit teurem Vor-Ort-Service (Seismiküberwachung, Steuerungen für Brunnenpumpen) sollten Sie die Übertragung von Batteriespannung und Ladestrom per Telemetrie vorsehen – ein abflachender Verlauf lässt sich wesentlich günstiger beheben als ein ausgefallener Sensor.

Ergänzung für kalte Klimazonen

Standard-Li-Ionen-Akkus können unter 0 °C nicht ohne dauerhafte Schäden geladen werden. Für Winter mit Temperaturen unter dem Gefrierpunkt sollten Sie LiFePO4 (-10 bis +60 °C) spezifizieren oder einen Laderegler mit temperaturabhängiger Ladesperre einsetzen. Ein Akku, der für 25 °C dimensioniert ist, kann bei -20 °C nur 50–60 % der Nennkapazität liefern – dimensionieren Sie ihn entsprechend größer.

Für Mini-Solarpanels im IoT relevante Normen und Zertifizierungen

Mini-IoT-Panels benötigen selten das vollständige Zertifizierungspaket für private PV-Anlagen, doch im B2B-Einkauf werden weiterhin zwei Ebenen verlangt: Zell-/Laminatqualifizierung (IEC) sowie Prozess- und Hardwarezertifizierungen (UL, RoHS, CE-zertifiziert, ISO 9001). Die von uns beauftragten Zuliefererwerke führen die meisten Zertifizierungen für den Zellenbestand; projektspezifische Prüfungen betreffen in der Regel nur das Laminatformat. Für OEM- und Private-Label-Programme mit Beschaffung zu Großhandels- oder Bulk-Konditionen sollten Sie die Prüfberichte im Voraus anfordern – die typische Mindestbestellmenge für zertifizierte Zellenbestände beginnt bei 500 Stück (FOB Shenzhen), und der FOB-Preis liegt bei einer Abnahme von 100 oder mehr Stück je nach Zellenbestand und Zertifizierungsniveau zwischen 2,50 und 8 $. Auf B2B-Marktplätzen sind Angebote nur selten direkt vergleichbar – gleichen Sie vor dem Preisvergleich Laminatformat, Spannung und Zertifizierung des Zellenbestands ab.

Bei Prototypmengen genügen in der Regel IEC 61215 und IEC 61730 für Zellenbestände sowie die Werkszertifizierung nach ISO 9001 – Prüfungen auf Laminatniveau werden erst ab etwa 5.000 Stück pro Quartal wirtschaftlich.

Fallstudie: Einsatz von 240 Sensoren auf Masten für einen nordamerikanischen Versorgungsbetrieb

Ein IoT-Integrator der ersten Kategorie beauftragte uns mit der Spezifikation des Stromversorgungssystems für ein Netzwerk aus 240 an Masten montierten Strom-/Temperatursensoren. Die direkt über Alibaba beschaffte Stückliste war 18 % günstiger, doch die Qualitätsprüfung im Werk stellte drei Probleme fest:

• Zellenvorrat: Unmarkierte Zellen mit 17 % Wirkungsgrad ohne Nachweiskette gemäß IEC 61215 → ersetzt durch Laminate mit SunPower-Maxeon-Zellen und Dokumentation gemäß IEC 61215 und IEC 61730. Aufpreis: 1,20 $/Panel.
• Kabelverschraubung: PG7 für einen Bereich von 4–8 mm, das Pigtail hatte jedoch einen Außendurchmesser von 3,2 mm (Kapillarkanal) → PG7 plus Reduziereinsatz, IP68. Aufpreis: 0,35 $/Einheit.
• Temperaturspezifikation des Controllers: Der Controller für kommerzielle Temperaturen wurde nach dem Verlust von 14 % durch sommerliche Hitze auf dem Dach im Vorjahreseinsatz gegen einen Controller für industrielle Temperaturen (-40 bis +85 °C) BQ24650 ausgetauscht.

Ergebnis nach 12 Monaten: 238/240 (99,2 %) meldeten einen normalen Betrieb gegenüber 86 % bei der früheren Bereitstellung des Integrators mit günstigerer Beschaffung. Zwei Ausfälle waren auf Fahrzeugkollisionen zurückzuführen. Aufschlag auf die Stückliste: 4,10 $/Einheit, amortisiert durch einen einzigen eingesparten Serviceeinsatz. Lieferzeit: 18 Tage von der Bestellung bis FOB. Gemäß NDA anonymisiert.

Häufig gestellte Fragen

Kann ich ein kleines Solarpanel direkt an eine Batterie anschließen?

Nur dann sicher, wenn es sich bei der „Batterie“ um einen Superkondensator handelt, dessen maximale Spannung unter der Leerlaufspannung des Panels liegt. Bei Lithium-Chemien (Li-Ionen, LiPo, LiFePO4) und Bleiakkus muss die Verkabelung über einen Laderegler erfolgen – ohne ihn besteht das Risiko von Überladung, Tiefentladung und Rückstrom in der Nacht; jeder dieser Fälle kann die Batterie innerhalb von Wochen bis Monaten zerstören.

Was besagt die 33-%-Regel?

Dimensionieren Sie das Panel so, dass die Last höchstens 33 % der durchschnittlichen täglichen Energie des Panels verbraucht. Die übrigen 67 % gleichen bewölkte Tage, den winterlichen Sonnenstand, Verschmutzung, Verluste im Laderegler sowie eine Alterung von 3–5 Jahren aus. Der Kostenunterschied zwischen „gerade ausreichend“ und „komfortabel überdimensioniert“ ist gering; ein Servicefahrzeug zu einem ausgefallenen Sensor zu schicken, ist teuer.

Wie montiere ich ein kleines Solarpanel?

Neigen Sie das Panel im Winkel Ihres Breitengrads und richten Sie es zum Äquator aus. Halterungen aus Aluminium 6063 und Befestigungselemente aus Edelstahl 304 verwenden – keinen Kohlenstoffstahl. Für die Montage an Masten eine U-Klemme zur Einstellung von Neigung und Azimut verwenden. Prüfen Sie den Schattenwurf um die Mittagszeit am tatsächlichen Installationsort.

Sind Mini-Solarmodule für IoT wasserdicht?

Die Laminierung (ETFE/PET über den Zellen, in Epoxidharz vergossen) entspricht typischerweise IP65 oder besser. Die Wasserdichtigkeit des Systems wird durch die Kabeleinführung in das Sensorgehäuse bestimmt, nicht durch das Panel. Verwenden Sie Kabelverschraubungen ab IP65, eine nach unten gerichtete Kabelführung oder eine Führung mit Tropfschleife sowie ein Gore-Tex-Entlüftungselement für feuchte Umgebungen.

Warum funktioniert mein Mini-Solarpanel nach 6 Monaten nicht mehr?

In der Regel nicht das Panel. Fünf häufige Ursachen: Wassereintritt durch eine nicht abgedichtete Kabeleinführung (~35 %), Batterie für den Sommer statt für den Winter dimensioniert (~25 %), Verschattung durch Vegetation bzw. saisonalen Sonnenstand (~15 %), korrodierte Steckverbinder (~15 %), Ausfall des Controller-ICs durch Sommerhitze im Gehäuse (~10 %). Die Zellen fallen innerhalb von 5 Jahren nur selten aus, sofern die Laminierung intakt ist.

Wie installiert man ein Mini-Solarmodul?

Vier Schritte: (1) Dimensionieren Sie das Modul auf die dreifache tägliche Lastenergie (die 33-%-Regel); (2) verkabeln Sie Modul → Laderegler → Akku → Last, mit einem PWM-Regler für Systeme unter 2 W und MPPT für größere Systeme; (3) montieren Sie es auf einer Aluminiumhalterung aus 6063, am Standort-Breitengrad geneigt und zum Äquator ausgerichtet, mit Befestigungselementen aus Edelstahl 304; (4) dichten Sie die Kabeleinführung in das Sensorgehäuse mit einer EPDM-Kabelverschraubung der Schutzart IP65+ ab. Die Installationszeit pro Einheit beträgt für einen geschulten Techniker 45–90 Minuten. Die BOM-Kosten liegen bei FOB China für Mengen ab 100 Stück bei 18–35 $ für ein 1-W-System.

Wie verwendet man ein Mini-Solarmodul für IoT?

Verbinden Sie es über einen Laderegler mit einem wiederaufladbaren Akku (LiFePO4 für kalte Klimazonen, Li-Ionen für milde Klimazonen), und betreiben Sie die IoT-Sensorlast über den Akku — nicht direkt über das Modul. Der Schlafstrom bestimmt den Energiehaushalt maßgeblich: Optimieren Sie den Sleep-Duty-Cycle der Firmware, bevor Sie das Modul überdimensionieren. Eine typische Kombination für einen alle 10 Minuten meldenden LoRa-Knoten ist ein 0,5–1-W-Modul mit einer LiFePO4-Zelle mit 1000–2000 mAh, die 7–14 Tage Autonomie bei trübem Wetter ermöglicht.

Warum schaffen sich Menschen ihre Solarmodule ab?

Das trifft auf Mini-IoT-Module nicht zu — diese Überschrift bezieht sich auf private Dachsolaranlagen, bei denen Hausbesitzer neuere oder günstigere Module suchen. Bei B2B-IoT-Einsätzen ist die Wirtschaftlichkeit umgekehrt: Das Modul ist der günstigste Teil des Systems, während Ausfallzeiten und Technikereinsätze teuer sind. Mini-IoT-Module werden selten „ersetzt“ — in der Regel wird einmal eine RMA wegen eines Dichtungs- oder Controllerfehlers durchgeführt, und die korrigierte Installation hält 5–10 Jahre.

Wie kann ich Mini-Solarmodule für IoT im Großhandel oder bei einem Hersteller in China kaufen?

Bei Prototypenmengen (5–50 Stück) können die meisten Beschaffungspartner aus vorhandenen Zellbeständen innerhalb von 7–14 Tagen liefern. Großhandels- und Mengenbeschaffung (500+ Stück) erfolgt typischerweise FOB China mit Lieferzeiten von 18–30 Tagen; die MOQ variiert je nach Laminatformat und Spannung. Wenn Sie einen Lieferanten oder OEM-Partner für Mini-Solarmodule für IoT bewerten, fragen Sie nach Zellbestandsunterlagen gemäß IEC 61215 und IEC 61730, dem ISO-9001-Zertifikat des Werks sowie einem Muster mit genau dem Kabelanschluss/Steckverbinder, den Sie in der Produktion verwenden werden — führen Sie niemals Spezifikationstests mit dem Standardmuster durch.
