Solarmodul für Arduino: Dimensionierung, Verkabelung und Leistungsbudget

Wenn du eine 5-V-Zelle direkt an einen Arduino angeschlossen hast Vin Pin angeschlossen und beobachtet hast, wie sich das Board bei jeder Wolke zurücksetzt, ist dies der Leitfaden, den du zuerst hättest lesen sollen. Im Folgenden findest du Berechnungen zur Dimensionierung, Verdrahtungstopologien, funktionierende Komponenten und typische Fehlerbilder aus der Praxis – bei Stromleitungs- und IoT-Sensoraufbauten, die wir gemeinsam mit unseren Fertigungspartnern in Betrieb nehmen.

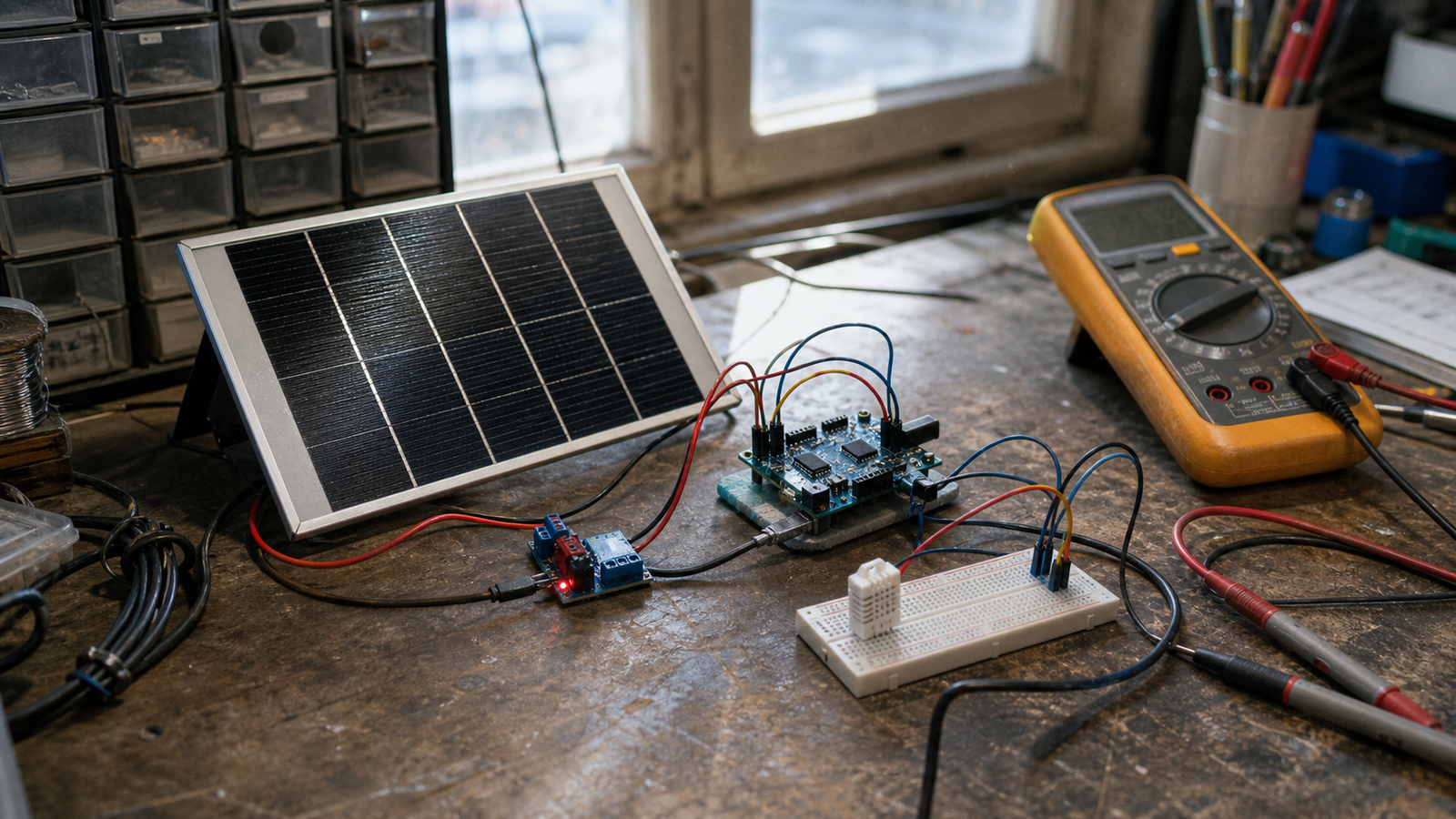

Was ist ein Solarpanel für Arduino?

Ein Solarpanel für Arduino ist ein kleines Photovoltaikmodul (typischerweise 0,5–5 W, 5–12 V Ausgangsspannung), das mit einem Laderegler und einem wiederaufladbaren Akku kombiniert wird, damit ein Arduino-ähnlicher Mikrocontroller mit Umgebungslicht betrieben werden kann. Das Panel lädt einen Pufferakku; der Akku – nicht das Panel – ist die tatsächliche Stromquelle des Boards. Diese indirekte Versorgung ist das wichtigste Architekturdetail, das einen funktionierenden Aufbau von einem unzuverlässigen unterscheidet.

Arduino-Projekte im Außenbereich – Bodenfeuchtesensoren, Tier-Tracker, Toralarme, Wetterstationen und Wasserstandslogger – sind der ideale Einsatzbereich für kleine Solaranlagen. Netzstrom ist nicht verfügbar; AA-Batterien sind bei kontinuierlicher Messung nach 2–6 Wochen leer. Ein korrekt dimensioniertes Solar-Batterie-System läuft dagegen jahrelang ohne Wartungsbesuche. In unserem Beitrag über Solarpanels für Bodenfeuchtesensoren findest du Berechnungen zur Dimensionierung anhand einer repräsentativen Arduino-ähnlichen Last mit geringem Tastverhältnis.

Kann man einen Arduino mit einem Solarpanel betreiben? (Grundlagen zu Spannung und Strom)

Ja – aber die Antwort hängt davon ab, welchen Arduino du verwendest, was er pro Sekunde tut und ob eine Batterie im System vorhanden ist. Entscheidend ist die Spannung am Eingang des Spannungsreglers unter der tatsächlichen Last und bei den realen Lichtverhältnissen – nicht die Leerlaufspannung des Panels auf dem Typenschild. Drei zentrale Einschränkungen bestimmen jeden Arduino-Solaraufbau:

• Eingangsbereich. Uno/Nano akzeptieren 7–12 V an Vin, direkt 5 V an 5V und direkt 3,3 V an 3V3. ESP32-Boards akzeptieren 5 V an VIN/USB und direkt 3,3 V.
• Brownout-Schwelle. Der Uno wird unter ~4,5 V am Reglereingang zurückgesetzt. ESP32-Boards geraten unter ~2,7 V an der 3,3-V-Schiene in den Brownout-Zustand – die WLAN-Übertragung erzeugt Spitzenströme von 200–300 mA, die eine schwache Versorgung unter diese Schwelle absacken lassen können.
• MPP-Spannung. „5-V“-Panel: Leerlaufspannung 5,5–6,5 V, MPP 4,2–5,0 V. „6-V“-Panel: MPP etwa 5,0–5,5 V. „12-V“-Panel: MPP etwa 17–18 V (nur mit MPPT und einem 12-V-Puffer verwenden).

5-V- vs. 6-V- vs. 12-V-Panels — Faustregel

Für 80 % der Arduino-Solarprojekte ist ein 6-V-Panel mit einer einzelligen Li-Ionen-Batterie die richtige Wahl. Das 6-V-Panel hält einen TP4056 auch an bewölkten Morgen im Ladebetrieb; eine einzelne 18650-Zelle mit nominal 3,7 V speist über einen 5-V-Boost zuverlässig die 5-V-Schiene des Arduino. Das handelsübliche 6-Volt-Solarpanel mit 3,5 Watt, das diese Kategorie begründet hat, liefert mittags bei 6 V etwa 580 mA und bleibt bei mäßig diffusem Licht über 4,5 V — eine sichere Standardwahl für Einzelprojekte.

Dimensionierungsleitfaden: Leistung, Strom und die 20-%-Regel

Die 20-%-Regel: Dimensioniere das Panel so, dass die durchschnittliche tägliche Leistung den Projektverbrauch um mindestens 20 % übersteigt. Diese Reserve fängt bewölkte Tage, saisonale Schwankungen der Sonnenstunden, die Alterung des Panels und Verluste beim Be- und Entladen des Akkus ab. Lässt du sie weg, nimmt die Akkuladung wöchentlich um einige Prozent ab, bis du — meist 6–10 Wochen nach der Installation — das Support-Ticket „Beim Testen lief es noch“ erhältst.

Schritt 1 — täglicher Energieverbrauch

Sei ehrlich bei der Einschaltdauer. Typische Werte für gängige Hardware der Arduino-Klasse:

Schritt 2 — effektive tägliche Panelleistung

Die „Nennleistung“ setzt Standard-Testbedingungen voraus (1000 W/m², 25 °C, AM1.5). Die tatsächliche Leistung ist deutlich geringer:

• Sonnenstunden bei Spitzenleistung: Für die meisten bewohnten Breitengrade im Jahresmittel 3–5 pro Tag. Verwende konservativ 3,0, in gemäßigten Regionen 4,0 und im Sonnengürtel 5,0. Hinter Glas oder im Schatten nochmals halbieren.
• Ladeeffizienz: TP4056 etwa 80–85 %; MPPT 90–95 %; Boost-Konverter ziehen weitere 5–10 % ab.

Effektive Wh pro Tag = Nennleistung in W × Sonnenstunden bei Spitzenleistung × Ladeeffizienz × Boost-Effizienz. Ein 1-W-Panel an einem Standort mit 4 Sonnenstunden liefert über TP4056 (0,83) und MT3608 (0,88) etwa 2,9 Wh/Tag. Ein 3,5-W-Panel: etwa 10 Wh/Tag.

Schritt 3 — die 20-%-Regel anwenden

Erforderliche Wh/Tag des Solarmoduls ≥ Wh/Tag der Last × 1,20. Nano im Tiefschlaf (1,1 Wh/Tag) → überall ein 0,5-W-Solarmodul. ESP32 mit hoher Aktivität (1,5 Wh/Tag) → 1 W im Sonnengürtel, andernorts 2 W. Dauerhaft eingeschalteter Uno (5,5 Wh/Tag) → 2,5–3,5-W-Solarmodul (stattdessen Änderungen für den Tiefschlaf in Betracht ziehen).

Empfohlener Hardware-Aufbau: Solarmodul + TP4056/MPPT + LiPo/Li-Ionen-Akku

Referenzaufbau mit vier Komponenten in Reihe: Solarmodul → Ladeplatine → Batterie → Aufwärtswandler → Arduino. Teilekosten: einmalig 6–18 USD; bei OEM-Stückzahlen 2,50–6,00 USD.

Ladeplatine: TP4056 (klein) oder MPPT (für anspruchsvollere Anwendungen)

Der TP4056 ist ein linearer Ladecontroller mit festem CC/CV-Verfahren und kostet bei größeren Stückzahlen auf einer USB-C-Breakout-Platine etwa 0,30 USD. Er ist kein MPPT-Ladegerät — er zieht Strom, bis die Modulspannung auf etwa 4,3 V absinkt, und regelt dann zurück. Für Solarmodule mit ≤6 V / 1 W ist er die richtige Wahl, da der Ruhestrom eines MPPT-Reglers an bewölkten Tagen die Modulleistung übersteigen würde. Immer die Variante „mit Schutz“ wählen (DW01 + FET-Paar verhindern eine Tiefentladung).

Bei Solarmodulen über 2 W oder bei jedem 12-V-Solarmodul sollte auf MPPT gewechselt werden. MPPT (Maximum Power Point Tracking) sucht den optimalen V/I-Arbeitspunkt des Solarmoduls und gewinnt täglich 15–30 % mehr Energie als ein TP4056. Kosten: 3–12 USD gegenüber 0,30 USD; Ruhestrom 5–20 mA. (Bei Arduino-Lasten mit einer durchschnittlichen Stromaufnahme unter 100 µA ist die einfachere PWM-Regelung (Pulsweitenmodulation) eines TP4056 aufgrund ihrer höheren Effizienz weiterhin überlegen.)

Batterie: Eine einzelne 18650-Zelle ist fast allen anderen Optionen überlegen

Standardwahl: geschützte Einzelzelle des Typs 18650 Li-Ionen, 2000–3500 mAh. 2,5–4,2 V eignen sich problemlos für 5-V-Aufwärtswandler; die Energiedichte ist höher als bei 3 AA-NiMH-Zellen; 500–1000 Ladezyklen entsprechen bei täglichem Laden 5–8 Jahren. LiPo-Packs sind bei der Bauhöhe überlegen (<4 mm), verschleißen bei Hitze jedoch schneller. Für Sensoren in Metallgehäusen, die sich im Sommer auf 60 °C erwärmen, sollte LiFePO4 verwendet werden — geringere Energiedichte, bessere Temperaturbeständigkeit, mehr als 2000 Ladezyklen, 3,2 V Nennspannung.

Aufwärtswandler: MT3608 als Standard

Ein MT3608-Aufwärtswandler (0,60 USD pro Einzelstück, 0,20 USD im OEM-Einkauf) wandelt 3,0–4,2 V in stabile 5 V bei bis zu 1 A um. Für den ESP32 empfiehlt sich ein TPS61090 oder ein ähnlicher Aufwärtswandler mit niedrigem Ruhestrom (die 1,5 mA Ruhestrom des MT3608 werden bei Designs mit Schlafmodus verschwendet). Bei einer durchschnittlichen Stromaufnahme unter 100 µA sollte der Aufwärtswandler entfallen und ein 3,3-V-LDO direkt an der Batterie betrieben werden. Alle Gleichstromleitungen mit 22 AWG oder stärker ausführen; MC4-Steckverbinder nur bei Außen-Solarmodulen mit 12 V verwenden — für Platinen unter 2 W ist JST-PH die richtige Wahl.

Verkabelungs- und Schaltplan: Solarpanel mit Arduino (Uno / Nano / ESP32)

Die Verdrahtung ist mechanisch einfach, aber topologisch strikt — eine falsche Reihenfolge führt zu fehlerhaftem Laden, einem durchgebrannten Regler oder einem über Nacht entladenen Akku. Unten findest du den grundlegenden Schaltplan.

  [Solar Panel 6V/1W]
        |
        +--- (+) → TP4056 IN+ (optional mit Schottky-Diode in Reihe)
        +--- (-) → TP4056 IN-
                       |
                       BAT+ / BAT- → [geschützter 18650-Li-Ionen-Akku]
                       |
                       OUT+ → MT3608-Boost-IN+ → Ausgang auf 5,0 V einstellen
                       OUT- → MT3608-Boost-IN-
                                       |
                                       OUT+ → Arduino-5V-Pin (NICHT Vin)
                                       OUT- → Arduino-GND

Wichtige Verdrahtungsregeln

• Versorge den Arduino über den 5V-Pin, nicht über Vin. Vin läuft durch den integrierten Linearregler (AMS1117/MIC5219), der etwa 0,7 V abfallen lässt und Akkuenergie als Wärme verschwendet.
• Schottky-Diode in Reihe mit dem Panel. Die meisten TP4056-Boards haben bereits eine integriert; andernfalls verhindert eine 1N5819 in der Plusleitung des Panels nächtlichen Rückstrom.
• Schließe das Panel niemals direkt an den Akku an. Ohne Ladegerät lädt ein 6-V-Panel einen 4,2-V-Li-Ionen-Akku innerhalb eines sonnigen Nachmittags über — der Akku kann sich aufblähen, entlüften oder entzünden.
• Schließe niemals ein 12-V-Panel an einen TP4056 an. Der Eingang des TP4056 ist bis maximal 8 V ausgelegt; die Leerlaufspannung eines 12-V-Panels von 22 V zerstört den Chip bereits am ersten sonnigen Morgen.

ESP32-spezifische Hinweise

ESP32-Module ziehen beim WLAN-Senden Stromspitzen von 200–300 mA mit Anstiegszeiten von <100 µs. Ohne ausreichende Entkopplung bricht die Versorgungsschiene bei diesen Spitzen ein und löst den Brownout-Detektor aus. Füge einen niederohmigen 470-µF-Elektrolytkondensator sowie einen 10-µF-Keramikkondensator zwischen VDD3.3 Pin. Dieselbe Ursache setzt die meisten ESP32-Wetterstationen an zu kleinen 5-V-Panels außer Betrieb.

Uno R3 vs. Nano vs. ESP32 — schnelle Entscheidungsmatrix

Häufige Fehler & Fehlerbehebung (Unterspannung, Brownout, unzureichende Panelleistung)

Die meisten Fehler bei Arduino-Solaranwendungen lassen sich vier Kategorien zuordnen. Gehe sie der Reihe nach durch, bevor du von einem Hardwaredefekt ausgehst.

Fehler 1 — Board wird unter Last zufällig zurückgesetzt

Symptom: Neustartmeldungen während des Programmbetriebs, häufig beim Auslesen eines Sensors oder beim Senden per Funk. Ursache: Die Versorgungsspannung fällt bei Stromspitzen unter die Dropout- oder Brownout-Schwelle des Reglers. Behebung: Einen 470-µF-Pufferkondensator am Versorgungspin hinzufügen, einen größeren Akku verwenden oder auf ein Board mit geringerem Spitzenstrom wechseln.

Fehler 2 — Akku lädt nie über 70–80 %

Symptom: Die LED des TP4056 bleibt rot, und die Batteriespannung erreicht nach einem vollständig sonnigen Tag nur etwa 3,9 V. Ursache: Das Panel ist zu klein, liegt im Schatten oder ist verschmutzt. Lösung: Messen Sie den Panelstrom unter Last mittags — weniger als 70 % des Nenn-Kurzschlussstroms bedeutet, dass das Panel der Engpass ist. Ein 6-V-/1-W-Panel sollte bei direkter Mittagssonne einen Kurzschlussstrom von 160–180 mA liefern.

Fehler 3 — Das System fällt nach zwei Wochen mit Bewölkung aus

Symptom: Funktioniert im Test, wird im Herbst installiert und ist im November tot. Ursache: Zu geringe Leistungsreserve des Panels plus eine zu kleine Batterie (die als täglicher Puffer statt als mehrtägiger Energiespeicher dient). Lösung: Wenden Sie die 20-%-Regel ehrlich an (40 % oberhalb des 40. Breitengrads); stellen Sie sicher, dass die Batterie mindestens 3 Tage Energie bei Volllast speichert. Für einen ESP32 mit 1,5 Wh/Tag entspricht das einer einzelnen 18650-Zelle mit 4500 mAh.

Fehler 4 — Die Panelleistung sinkt im ersten Jahr um 20 % oder mehr

Symptom: Das Laden funktioniert monatelang problemlos und wird dann langsamer. Ursache: UV-bedingte Alterung des Laminats, eindringendes Wasser durch schlecht versiegelte Kanten und Delamination der Zellen durch Temperaturwechsel. Günstige, mit Epoxidharz verkapselte Panels verlieren im Außenbereich innerhalb von 12 Monaten 15–30 % ihrer Leistung. ETFE-laminierte Panels aus den Partnerfabriken, die wir bei der Beschaffung auditieren, liefern auch nach mehr als 5 Jahren noch 3–5 % innerhalb der Nennleistung.

Für einsatzreife Konstruktionen siehe Solarüberwachung für Bienenstöcke und Sensor für die Einfahrt-Alarmanlage. Die Muster wiederholen sich: zu kleines Panel, zu kleine Batterie, ungeschützte Verkabelung.

Einkaufs-Checkliste: 7 Fragen an Solar-Panel-Lieferanten

Wenn Sie ein Panel für ein Arduino-Produkt beschaffen (nicht für ein Hobbyprojekt) und mit Lieferanten sprechen, trennen die Antworten auf diese sieben Fragen zuverlässige Partner von Zeitverschwendung. Verwenden Sie sie bei jeder RFQ.

1. Welche Zelltechnologie und welcher Lieferant werden verwendet? „Generisches monokristallines Silizium“ oder „A-Grade-Poly“ ohne Nennung des Zelllieferanten bedeutet fast immer die Beschaffung von Ausschusszellen. SunPower Maxeon, LONGi, JinkoSolar — diese Namen lassen sich durch Audits nachvollziehen.
2. Welche Verkapselung wird verwendet, und wie lange ist die geprüfte Lebensdauer im Außenbereich? PET = 1–3 Jahre im Außenbereich. ETFE mit Kantenversiegelung = 5–10 Jahre. Glas = 20+ Jahre, aber schwer. Fragen Sie nach Daten aus beschleunigten Alterungstests (IEC 61215, Temperaturwechselprüfung).
3. Wie hoch ist die Mindestbestellmenge (MOQ) bei den jeweiligen Preisstaffeln? Ein echter Lieferant nennt Preise für 5, 50, 500 und 5000 Stück. „MOQ 1000+“ ohne kleinere Staffel bedeutet: Sie gehören nicht zu deren Zielkunden.
4. Wie lange dauert die Anfertigung eines Musters, und wie hoch sind die Stückkosten pro Muster? Eine ehrliche Antwort: 7–14 Tage, 30–80 USD pro Muster bei kundenspezifischen Spezifikationen. „Kostenlose Muster“ bedeutet in der Regel nur Lagerware.
5. Nach welchen Normen ist das Werk nach ISO 9001 zertifiziert, und welche unabhängige Stelle hat das Audit durchgeführt? Eine vage Angabe wie „ISO-zertifiziert“ ohne Nennung von TÜV/SGS/Intertek/BV ist ein Warnsignal.
6. Welche Flash-Testdaten werden mit jedem Gerät geliefert? Pmax, Voc, Isc, Vmp, Imp bei STC pro Seriennummer. Alles darunter bedeutet: keine Chargenrückverfolgbarkeit.
7. Wie sehen die Garantie und der RMA-Prozess aus? Konkret: Wer übernimmt die Rücksendekosten, wie lange dauert der Austausch, und gibt es eine Garantie auf die Ausgangsleistung (z. B. ≥90 % nach 5 Jahren)?

Für Arduino-Solarmodule geeignete Normen und Zertifizierungen

Bei Hobbyprojekten wird auf eine Zertifizierung verzichtet. Sobald Ihr Arduino-basiertes Produkt an Kunden ausgeliefert wird, sich im Freien auf dem Grundstück Dritter befindet oder in ein Versorgungs- bzw. Industriesystem integriert wird, sind diese Normen für Beschaffung, Versicherung und die CE-/UL-Listung des fertigen Geräts relevant.

Besonderheit bei kundenspezifischen Serienprodukten: Eine vollständige Prüfung nach IEC 61215 / UL 61730 kostet pro SKU etwa 12.000–25.000 USD und dauert 8–14 Wochen. Bei Prototypserien mit 5–500 Stück verlassen sich die meisten Integratoren auf die Zertifizierung der einzelnen Zellen (SunPower Maxeon IBC verfügt über eigene Zertifizierungen) sowie auf einen vom Werk bereitgestellten IEC-61215-Prüfbericht für ein repräsentatives, nach demselben Verfahren gefertigtes Modul. Die von uns beauftragten Zulieferfabriken führen werkseigene Qualitätssicherungsunterlagen und ISO-9001-Dokumentationen für jede Lieferung, sodass die Unterlagen auch einer nachgelagerten Prüfung standhalten.
