Wie man Solarmodule auf einem Metalldach montiert (ohne die Garantie zu verlieren)

Solarmontage für Metalldächer von Gewerbegebäuden

Ihr Dachdecker hat Ihnen gerade gesagt, dass das Bohren in Ihr Stehfalzdach die Garantie erlöschen lässt. Jetzt liegen 40 Paneele auf dem Parkplatz und die Crew steht herum. Das ist der häufigste – und teuerste – Fehler bei der Solarmontage auf Metalldächern. So vermeiden Sie ihn komplett.

Metalldächer sind keine Wohnhausdächer. Lagerhallen, Scheunen und Werkstätten haben größere Sparrenabstände, dünneres Stahlblech und höhere Windbelastung als ein Vorstadthaus. Die Befestigungsmethode, die bei Asphalt-Schindeln funktioniert, versagt hier. Diese Anleitung erklärt jedes Metalldachprofil, die richtige Befestigungsmethode und die statischen Details, die wirklich wichtig sind.

Schritt 1: Identifizieren Sie Ihr Metalldachprofil

Drei Profile decken etwa 90 % der gewerblichen Metalldächer ab:

Herstellerhinweis: Der Profiltyp bestimmt alles Weitere – Klemmenauswahl, Schienenkompatibilität und ob eine statische Freigabe erforderlich ist. Schätzen Sie nicht nur. Messen Sie die Naht-Höhe (Stehfalz) oder Rippenabstände (Well-/R-Profile), bevor Sie die Hardware bestellen.

Stehfalzdächer sind am einfachsten zu bearbeiten, da die Klemmen die Naht mechanisch greifen – keine Löcher, keine Dichtmasse, keine Garantieprobleme. Well- und R-Profile erfordern durchdringende Befestigungen, was Butylband oder EPDM-Unterlegscheiben an jedem Schraubenpunkt sowie einen Wartungsplan bedeutet.

Schritt 2: Warum eine Durchdringung eines Metalldachs problematisch ist

Bei einem Wohnhaus mit Asphalt-Schindeldach ist eine Schraube durch die Dachabdeckung Standard. Metalldächer sind anders:

• Garantieverlust. Die meisten Metalldachhersteller (ATAS, Fabral, McElroy) schließen Schäden durch Fremddurchdringungen ausdrücklich von der Garantie aus. Bohren Sie ein Loch, verlieren Sie Ihre 40-jährige Garantie.
• Thermische Ausdehnung. Metallbleche dehnen sich bei Wärme aus und ziehen sich bei Kälte zusammen. Eine starre Schraubverbindung erzeugt Spannungsspitzen an der Durchdringungsstelle. Über 10–15 Jahre vergrößert sich das Loch, und die Dichtung versagt.
• Galvanische Korrosion. Stahlblech + Aluminiumhalter + Edelstahlschraube = drei unterschiedliche Metalle. Ohne geeignete Isolierunterlegscheiben entsteht an den Kontaktstellen eine beschleunigte Korrosion. Diese ist unsichtbar, bis das Blech undicht wird.

Für Well- und R-Profile, bei denen eine Durchdringung unvermeidbar ist, verwenden Sie EPDM-Unterlegscheibenschrauben, die für Metalldächer geeignet sind (keine generischen Blechschrauben), tragen Sie Butyl-Dichtmasse unter jedem Halterfuß auf und planen Sie alle 2–3 Jahre eine Dichtungsinspektion ein.

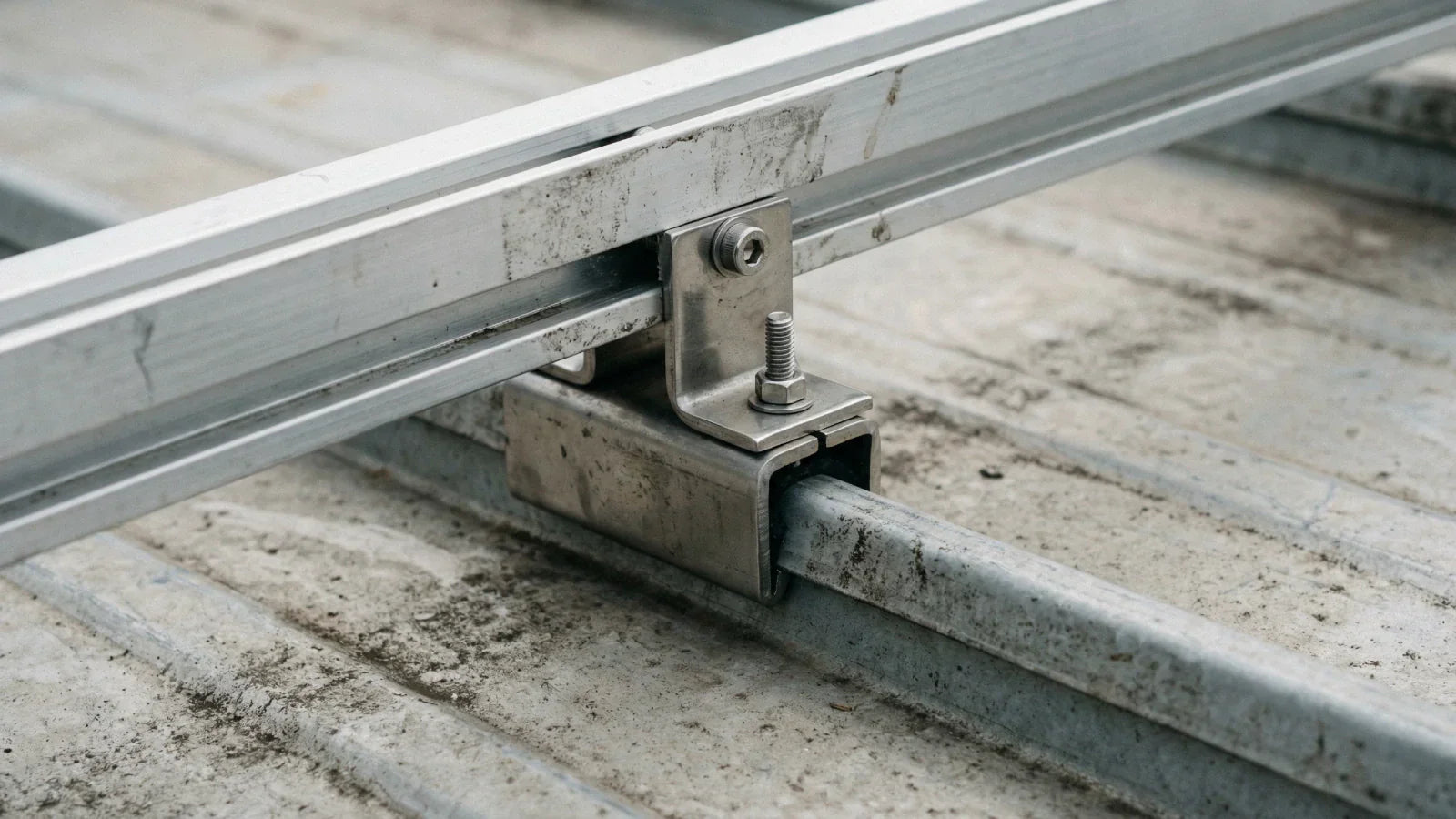

Schritt 3: Stehfalz-Klemmen — Die nicht durchdringende Lösung

Stehfalz-Klemmen greifen die erhöhte Naht mit Stellschrauben oder Kompressionsbacken. Kein Bohren, kein Dichtmittel, kein Garantie-Risiko. Deshalb ist Stehfalz das bevorzugte Profil für Solar auf Metallgebäuden.

Wichtige Spezifikationen bei der Auswahl von Klemmen:

• Nahtkompatibilität. Klemmen sind nahtspezifisch. Eine Klemme, die für eine 2,5 cm Snap-Lock-Naht ausgelegt ist, passt nicht auf eine 4,4 cm mechanisch gefalzte Rippe. Holen Sie sich die Profilspezifikation vom Dachhersteller vor der Bestellung.
• Lastbewertung. Jede Klemme hat eine veröffentlichte Auszieh- und Scherfestigkeit. Diese Zahl benötigen Sie für die statische Berechnung in Schritt 5. Typischer Bereich: 90–225 kg pro Klemme, abhängig vom Nahttyp.
• Material. Aluminiumklemmen auf Stahlnähten — Sie benötigen eine Isolierunterlage dazwischen, um galvanische Korrosion zu verhindern. Einige Klemmen haben integrierte Nylon- oder EPDM-Pads. Wenn Ihre das nicht haben, fügen Sie eines hinzu.

Unsere Stehfalz-Klemmensets sind für Snap-Lock- und mechanisch gefalzte Profile ausgelegt.

Schritt 4: Schienensystem vs. Direktbefestigung

Zwei Ansätze für die eigentliche Paneelmontage:

Schienensystem (empfohlen für die meisten Metallgebäude):

Schienen spannen sich über mehrere Klemmen- oder Halterungspunkte und verteilen die Last gleichmäßig. Das ist bei Metallgebäuden wichtig, da die Pfetten 1,2–1,5 Meter auseinanderliegen können — weiter als der Abstand von Dachbalken bei Wohngebäuden. Schienen überbrücken die Lücke zwischen den Befestigungspunkten und bieten Flexibilität bei der Paneelplatzierung.

Ein Mini-Schienensystem für 29,99 $ pro Set hält die Materialkosten niedrig und bietet dennoch die notwendige strukturelle Verbindung zwischen den Befestigungspunkten. Mini-Schienen eignen sich gut, wenn Sie Paneele im Querformat entlang der Nahtlinie montieren.

Direktbefestigung (begrenzte Anwendungsfälle):

Die Paneelfüße werden direkt an der Klemme oder Halterung verschraubt — keine Schiene. Leichter, günstiger, weniger Teile. Aber der Paneelrahmen trägt die gesamte Last zwischen den Befestigungspunkten. Das funktioniert bei kleinen Anlagen (1–4 Paneele) oder Paneelen unter 20 kg. Bei einer 50-Paneel-Lagerhallenanlage belastet die Direktbefestigung die Paneelrahmen zu stark, besonders bei Windauftrieb.

Herstellerhinweis: Der häufigste Rückruf, den wir bei der Montage von Metallgebäuden sehen, sind durchhängende Paneele aufgrund der Direktbefestigung bei weitem Pfettenabstand. Wenn Ihre Pfetten mehr als 1,2 Meter auseinanderliegen, verwenden Sie Schienen. Die 30 $ pro Schiene sind günstiger als ein Rückruf.

Schritt 5: Windauftrieb und Lastberechnungen

Metallgebäude sind typischerweise höheren Windlasten ausgesetzt als Wohngebäude. Drei Gründe:

1. Höhe. Lagerhäuser und Scheunen sind oft höher als Wohnhäuser, und der Winddruck nimmt mit der Höhe zu.
2. Exposition. Landwirtschaftliche Gebäude stehen in offenen Feldern ohne Baumbestand oder Nachbargebäude, die den Wind bremsen.
3. Dachform. Flach geneigte Metalldächer erzeugen an Rändern und Ecken hohe Sogzonen. ASCE 7 bezeichnet diese als Zone 3, wo der Auftrieb 2–3× so hoch sein kann wie in der Dachmitte.

Die Mindesttestlast nach IEC 61215 beträgt 50 PSF (2.400 Pa) – das ist die Basis für jedes Solarmodul. Aber Rand- und Eckzonen auf einem Metalllagerhaus im offenen Feld können 60–80 PSF Auftriebslast erfahren. Ihr Montagesystem muss das aushalten, nicht nur das Modul.

Das bedeutet in der Praxis:

• Führen Sie eine standortspezifische Windlastberechnung gemäß ASCE 7 durch. Verwenden Sie nicht die pauschale Annahme „50 PSF reicht“.
• Erhöhen Sie die Befestigungsdichte an Dachrändern und Ecken. Mehr Klemmen pro Schiene, kürzere Schienenlängen.
• Überprüfen Sie die Zugfestigkeit der Klemme zur Naht im Vergleich zu Ihrer berechneten Abhebekraft. Lassen Sie einen Sicherheitsfaktor von mindestens 2×.

Herstellerhinweis: Die UL 2703-Zertifizierung umfasst das komplette Montagesystem – Klemmen, Schienen und Verbindungen werden zusammen getestet. Viele Produkte mit nur Klemmen sind allein nicht UL 2703-zertifiziert. Wenn Ihre zuständige Behörde UL 2703 verlangt (was bei gewerblichen Anlagen meist der Fall ist), stellen Sie sicher, dass Ihre gesamte Baugruppe – nicht nur einzelne Komponenten – gelistet ist.

Schritt 6: Elektrische Erdung durch Metall-Dächer

Metallgebäude bringen eine Erdungsherausforderung mit sich, die bei holzgerahmten Wohngebäuden nicht existiert. Das Metall-Dach selbst ist leitfähig, und NEC 690.43 verlangt, dass alle sichtbaren Metallteile von PV-Anlagen geerdet werden.

Drei Erdungspfade, die Sie herstellen müssen:

1. Paneelrahmen zur Schiene/Klemme. Verwenden Sie gelistete Erdungsklammern (WEEB oder gleichwertig) zwischen Paneelrahmen und Montageschiene. Eloxierte Aluminiumrahmen stellen ohne Durchbrechen der Oxidschicht keinen zuverlässigen Erdungskontakt her.
2. Schiene/Klemme zur Dachkonstruktion. Die Verbindung Klemme-Naht kann ein zuverlässiger Erdungspfad sein oder auch nicht – das hängt vom Klemmentyp und der Nahtbeschichtung ab. Ein spezieller Erdungsanschluss, der an der Schiene verschraubt ist, ist zuverlässiger als die alleinige mechanische Verbindung.
3. Dachkonstruktion zum Gebäudebodenpotential. Die Metall-Dachpaneele sind typischerweise am Stahlgebäude am Traufanschluss geerdet. Überprüfen Sie, ob dieser Pfad existiert und durchgängig ist. Gehen Sie nicht davon aus.

Überspringen Sie einen dieser drei Schritte, und Sie fallen bei der Inspektion durch. Noch wichtiger: Ein unerdetes Metalldach mit einer PV-Anlage darauf ist eine Schock- und Lichtbogenfehlergefahr.

Schritt 7: Zusammenfügen — Die Installationsreihenfolge

Für ein Stehfalz-Metalldachgebäude:

1. Vermessen Sie das Dach: messen Sie das Nahtprofil, den Nahtabstand, die Sparrenpositionen (verwenden Sie einen magnetischen Stud Finder durch das Metalldach).
2. Berechnen Sie die Windlasten gemäß ASCE 7 für Ihren spezifischen Standort. Markieren Sie Rand-/Eckzonen mit hoher Windlast auf dem Dachplan.
3. Wählen Sie Klemmen, die zu Ihrem Nahtprofil passen und über Ihrer berechneten Abhebelastung liegen (mit 2× Sicherheitsfaktor).
4. Installieren Sie Klemmen an den Sparrenpositionen — die Nahtklemme überträgt die Last auf die Naht, aber die Naht überträgt die Last auf den Sparren. Das Klemmen zwischen Sparren auf einem dünnwandigen Deck ist eine Einladung zur Nahtverformung.
5. Befestigen Sie die Schienen an den Klemmen. Ziehen Sie sie mit dem vom Hersteller angegebenen Drehmoment an — zu fest angezogene Stehfalz-Klemmen zerdrücken die Naht und schwächen die Verbindung.
6. Installieren Sie Erdungslaschen und Potentialausgleichsbrücken, bevor Sie die Module setzen.
7. Setzen Sie die Module, installieren Sie Mittel- und Endklemmen, verbinden Sie Erdungsklemmen.
8. Verlegen Sie Leitungen und Kabel. Verwenden Sie bei Metallgebäuden EMT- oder starre Leitungen — MC-Kabel, das an einer Metallnahtkante reibt, wird die Ummantelung durchscheuern.

Herstellerhinweis: Für Wellblech- und R-Panel-Profile fügen Sie Schritt 2.5 ein: Dichten Sie jede Durchdringung mit Butylband unter dem Halterungsfuß und EPDM-Unterlegscheiben an jedem Befestigungselement ab. Fügen Sie dann eine Dichtungsinspektion zu Ihrem Wartungsplan hinzu. Die Durchdringung ist der schwächste Punkt im System – behandeln Sie sie entsprechend.

Das Detail, das die meisten Installateure übersehen

Hier ist etwas, das wir aus der Fertigung kennen, das aber selten in Installationsanleitungen auftaucht: Die Stellschrauben der Stehfalz-Klemmen müssen nach dem ersten thermischen Zyklus der Saison nachgezogen werden. Metalldächer dehnen sich im Sommer aus und ziehen sich im Winter zusammen. Nach dem ersten vollen Jahr thermischer Zyklen hat sich das Nahtprofil in seinem Arbeitsbereich „eingespielt“, und Klemmen, die im Juli angezogen wurden, können bis zum folgenden März leicht locker sein.

Eine 5-minütige Drehmomentprüfung nach 12 Monaten kostet nichts und verhindert das langsame Verrutschen der Klemme, das später zu Panelbewegungen und fehlgeschlagenen Erdverbindungen führt. Aus genau diesem Grund legen wir jedem Klemmen-Kit Drehmomentspezifikationen bei.

Müssen Sie Ihr Nahtprofil und die Windlast vor der Bestellung der Klemmen bestätigen? Senden Sie uns das Datenblatt Ihres Dachherstellers und den Standort — wir überprüfen die Kompatibilität der Klemmen und empfehlen den Befestigungsabstand für Ihre spezifische Windzone. Fordern Sie eine Montage-Spezifikationsprüfung an.

Ebenfalls hilfreich: der komplette Solar-Dachmontageleitfaden vergleicht alle Dachtypen, einschließlich Ziegel, Schindeln und Flachdach.
