Ein Kunde in Arizona schrieb uns letzten August mit einem Foto, das niemand seinem Lieferanten schicken möchte: ein 100-Watt starres Panel, das bei 65 mph auf der I-40 vom Dach seines Wohnanhängers flatterte, noch immer durch die MC4-Kabel gesichert. Die Z-Halterungen hielten. Die Schrauben hielten. Was versagte, war das, was die meisten Käufer nie überprüfen, wenn sie bestellen – ein einzelner Befestiger hatte nur in die 0,6 mm Aluminiumhaut des Anhängers gegriffen, nicht in die darunterliegende tragende Rippe. Der 40-mph-Gegenwind hob die Vorderkante des Panels an, hebelte die anderen drei Halterungen nacheinander hoch und verwandelte Hardware im Wert von 180 $ in eine Straßenhaftung.
Er hat die Z-Halterungen nicht bei uns gekauft. Aber jetzt tut er es, denn als er seinen ursprünglichen Verkäufer nach der Ausziehfestigkeit fragte, schickte dieser ihm ein Produktfoto und einen Daumen-hoch-Emoji.
Dies ist der Leitfaden, den wir uns für den Z-Halterungsmarkt gewünscht hätten. Jede Frage darin stammt von einem echten Käufer – von Wohnmobilbesitzern, Überwachungsanhänger-Integratoren, Marineinstallateuren und einigen Großhandelskunden, die einfach wissen wollten, was ein 6-Dollar-Set von Amazon von einer konstruierten Halterung unterscheidet. Wenn Sie Z-Halterungen für eine echte Installation auswählen oder eine Palette davon zum Weiterverkauf kaufen, behandelt dies, was wirklich zählt: Material, Größe, Verankerungstiefe, Windlast und wann man überhaupt keine Z-Halterung verwenden sollte.
Was eine Z-Halterung tatsächlich ist (und was drei andere Dinge „Z-Halterung“ genannt werden)
Eine Z-Halterung ist ein gebogenes Aluminium- oder Edelstahlteil – ungefähr Z-förmig – das an seiner Basis auf eine flache Oberfläche geschraubt wird und dann die Kante eines starren Solarpanels auf seiner erhöhten Lippe stützt. Vier davon halten ein Panel: zwei an jeder langen Seite. Sie sind die günstigste und schnellste Methode, ein starres Glas-Front-Solarpanel auf einer flachen oder sanft geneigten Oberfläche zu montieren, und sie werden bei 80 % der DIY-RV-Solarinstallationen verwendet.
Sie sind nicht: eine Neigebefestigung (einstellbarer Winkel, verwendet für Boden- oder feste Dachinstallationen, bei denen maximale Leistung zählt), eine Schienenbefestigung (lange Aluminiumextrusion, die sich über die Länge eines Panels erstreckt, verwendet, wenn die Last auf viele Dachpunkte verteilt werden muss), oder eine Eckhalterung (L-förmig, größere Auflagefläche, verwendet bei großen Wohnhaus-Panels). Alle drei werden manchmal in Amazon-Angeboten und Alibaba-Exporten als „Z-Halterung“ bezeichnet, weshalb man am Ende etwas kauft, das man nicht wollte. Wenn die Halterung, die Sie sich ansehen, nicht das charakteristische versetzte Z-Profil hat – einen unteren Fuß, einen vertikalen Hals und eine obere Lippe – ist es etwas anderes.
Wir führen echte Z-Halterungen in zwei Größen — das 38-mm-Kit für Standard-Hartpaneele und das 100-mm-Kit für größere oder tiefer gerahmte Module — sowie Mini-Schienen-Sets für Käufer, die entschieden haben, dass Z-Halterungen nicht die richtige Wahl sind. Alles in diesem Leitfaden verweist auf diese drei.
38 mm vs. 100 mm: Die Größenfrage, die meistens falsch beantwortet wird
Die meisten Käufer denken bei der Größe der Z-Halterung an die Wattzahl des Paneels. „Ich habe ein 100-W-Panel, welche Z-Halterung brauche ich?“ Das ist die falsche Frage, denn die Wattzahl ist nicht das, was die Halterung halten muss. Die Halterung muss die Rahmentiefe und das tote Gewicht unter Windlast des Paneels halten. Zwei 100-W-Paneele von zwei verschiedenen Herstellern können Rahmenhöhen haben, die sich um den Faktor zwei unterscheiden.
Hier ist die praktische Regel, die wir Kunden geben, die fragen:
- 38 mm (1,5 in) Z-Halterungen — verwenden Sie diese für Paneele mit Rahmenstärken von 25-35 mm. Das deckt fast alle Standard-Flexrahmen-Hartpaneele im Bereich von 50 W bis 150 W ab. Wenn Ihr Paneelrahmen 30 mm tief ist, bietet eine 38-mm-Halterung gerade genug Überstand, um den Rahmen zu erfassen, ohne dass die obere Kante der Halterung über das Glas hinausragt (was unschön aussieht und Wind fängt).
- 100 mm (4 in) Z-Halterungen — verwenden Sie diese für Paneele mit Rahmenstärken von 35-50 mm oder für Installationen, bei denen Sie einen größeren Abstand zwischen der Rückseite des Paneels und der Montagefläche für die Luftzirkulation wünschen. Das höhere Profil hilft auch, wenn Sie auf einer leicht gewölbten Oberfläche montieren (zum Beispiel ein sanft gewölbtes Wohnmobildach), da der längere Hals etwas Flexibilität bietet.
Feldmessungen, die wir bei Wohnmobil-Installationen verfolgt haben: Ein Solarpanel, das flach auf einem heißen Dach ohne Luftspalt montiert ist, arbeitet 10-15 % weniger effizient als dasselbe Panel, das auf hohen Halterungen mit 25-40 mm Abstand zur Rückseite montiert ist, weil die Zellen überhitzen und ihre Spannung absinkt. Unter Sommerbedingungen in Arizona haben wir Oberflächentemperaturen von bis zu 75 °C gemessen. Jeder 1 °C über dem STC-Nennwert von 25 °C kostet Sie etwa 0,4 % der Nennleistung. Rechnen Sie das mit 100-mm-Halterungen durch, und der Preisunterschied zwischen den beiden Größen amortisiert sich in etwa einer Sommersaison.
Das 38-mm-Kit ist das, was wir am meisten an den Markt für tragbare und faltbare Paneele verkaufen und an Käufer, die urbane Balkon- oder Schuppeninstallationen durchführen, bei denen die Luftzirkulation keine Rolle spielt. Das 100-mm-Kit empfehlen wir für Wohnmobil-, Overlanding- und Überwachungsanhänger-Installationen, bei denen das Paneel wochenlang in der Sommerhitze steht.
Aluminiumlegierung vs. „Pot Metal“: Warum die 6-$- und 15-$-Halterungen identisch aussehen und es nicht sind
Hier ist das schmutzige Geheimnis des Z-Halterungsmarkts unter 10 $ auf Amazon und Alibaba: Ein messbarer Anteil dessen, was als „Aluminiumlegierung“ verkauft wird, ist das, was Maschinenbauer als Gusslegierung bezeichnen – eine Zink-Aluminium-Blei-Zinn-Legierung, die sandgegossen und gestrahlt werden kann, um auf Produktfotos genau wie 6063-T5 eloxiertes Aluminium auszusehen. Die Amazon-Bewertungen, die das anprangern, sind leicht zu finden, wenn man nach 1-Stern-Bewertungen sortiert: Leute brechen die Halterungen am Biegeradius beim ersten Versuch, eine Schraube anzuziehen.
Echtes 6063-T5 Aluminium (die Standardlegierung für Solarmontagen) hat eine Streckgrenze von etwa 145 MPa und bricht nicht bei einem 90-Grad-Biegeradius. Zinkbasierte Gusslegierungen versagen irgendwo zwischen 50 und 90 MPa, abhängig von der genauen Mischung, und unter der Spannungskonzentration an einer scharfen Biegung können sie am ersten Tag Mikrorisse bekommen und später unter Windlast katastrophal versagen. Man kann den Unterschied optisch nicht erkennen. Manchmal erkennt man es am Gewicht – Gusslegierungen sind pro Volumeneinheit deutlich schwerer als echtes Aluminium – aber der einfachere Hinweis ist der Preis. Z-Halterungs-Sets unter 7 $ haben fast immer mindestens eine Ecke abgeschnitten: Gusskörper, Kohlenstoffstahlschrauben, die silbern lackiert sind, um wie Edelstahl auszusehen, oder Gummidichtungen, die tatsächlich EVA-Schaum sind.
Die Preisspannen, die wir derzeit auf dem US-Markt sehen:
- 6-10 $ für 4 Stück — ohne Marke, inkonsistentes Material, Schrauben oft aus Kohlenstoffstahl. Für alles, was Wetter oder Vibrationen ausgesetzt ist, vermeiden.
- 10-15 $ für 4 Stück — Markenprodukte (Renogy, BougeRV, WindyNation, LinkSolar), typischerweise echtes 6063 Aluminium, Edelstahl-Befestigungsmaterial, Gummi- oder EPDM-Dichtungen. Das ist das vernünftige Minimum für jede Montage, die Ihnen wirklich wichtig ist.
- 15-25 $ für 4 Stück — Spezialmarken (Spartan Power, TemCo) bieten komplette 304-Edelstahl-Halterungskörper an, für marine oder industrielle Umgebungen, in denen Salznebel oder chemische Einflüsse eine Rolle spielen.
Unser eigenes 38 mm Z-Halterungs-Kit liegt im mittleren Preissegment bei 9,99 $ für 4 Stück: 6063-T5 Aluminiumkörper, 304-Edelstahl-Selbstschneidschrauben, EPDM-Gummidichtungen für Wetterschutz. Für Großabnehmer, die eine Palette nehmen, gewähren wir weitere Rabatte und legen ein COA mit der Legierungsbezeichnung bei – etwas, das wir bei fast keinem Alibaba-Verkäufer ohne Nachfrage gesehen haben.
Der Montagefehler bei Wohnmobilen, der Verkleidungen ablöst: Verankerungstiefe, nicht Anzahl der Halterungen
Der Kunde aus der Einleitung dieses Artikels hat den häufigsten Fehler bei der Montage von Z-Halterungen in der Wohnmobil-Community gemacht, und genau diesen Fehler möchten wir, dass jeder Käufer versteht, bevor er ein einziges Loch bohrt. Es ist nicht „Ich habe nicht genug Halterungen verwendet.“ Es ist „Mindestens eine meiner Schrauben hat nur in das Blech gegriffen.“
Die meisten modernen Dächer von Reiseanhängern und Wohnmobilen sind folgendermaßen aufgebaut, von oben nach unten: eine dünne Gummi- oder TPO-Membran, eine Schicht 6-10 mm Luan-Sperrholz, eine Schicht aus festem Schaumstoffdämmung, eine weitere Schicht dünnes Sperrholz oder Aluminiumschicht, dann tragende Rippen (Fachwerke), die alle 40-60 cm quer über den Anhänger verlaufen. Das gesamte Sandwich ist etwa 40 mm dick, aber nur die Rippen sind stark genug, um eine Schraube gegen eine Auftriebslast zu halten. Wenn Sie eine selbstschneidende Schraube durch die Membran, das Luan und den Schaumstoff treiben, fühlt sie sich beim Eindrehen fest an — der Schaumstoff komprimiert, die Schraube greift im Luan — und Sie denken, Sie haben einen sicheren Halt. Bei Gegenwind auf Autobahngeschwindigkeit hebt die Halterung ab, und die Schraube zieht sich gerade aus dem Schaumstoff-Sandwich heraus und reißt dabei ein Stück Luan mit.
Die Lösung ist langweilig einfach und nicht verhandelbar: mindestens eine Schraube pro Halterung muss in eine tragende Rippe gehen. Die Rippe zu finden ist die Arbeit. Erfahrene Wohnmobil-Monteure klopfen mit einem weichen Hammer auf das Dach — der Klang ändert sich, wenn man eine Rippe überquert — oder verwenden einen starken Magneten an der Unterseite der Decke, wenn die Rippen aus Stahl sind. Einige neuere Wohnmobile haben die Rippenpositionen im Handbuch markiert. Vor dem Bohren bestätigen Sie die Rippenposition von beiden Seiten und markieren sie.

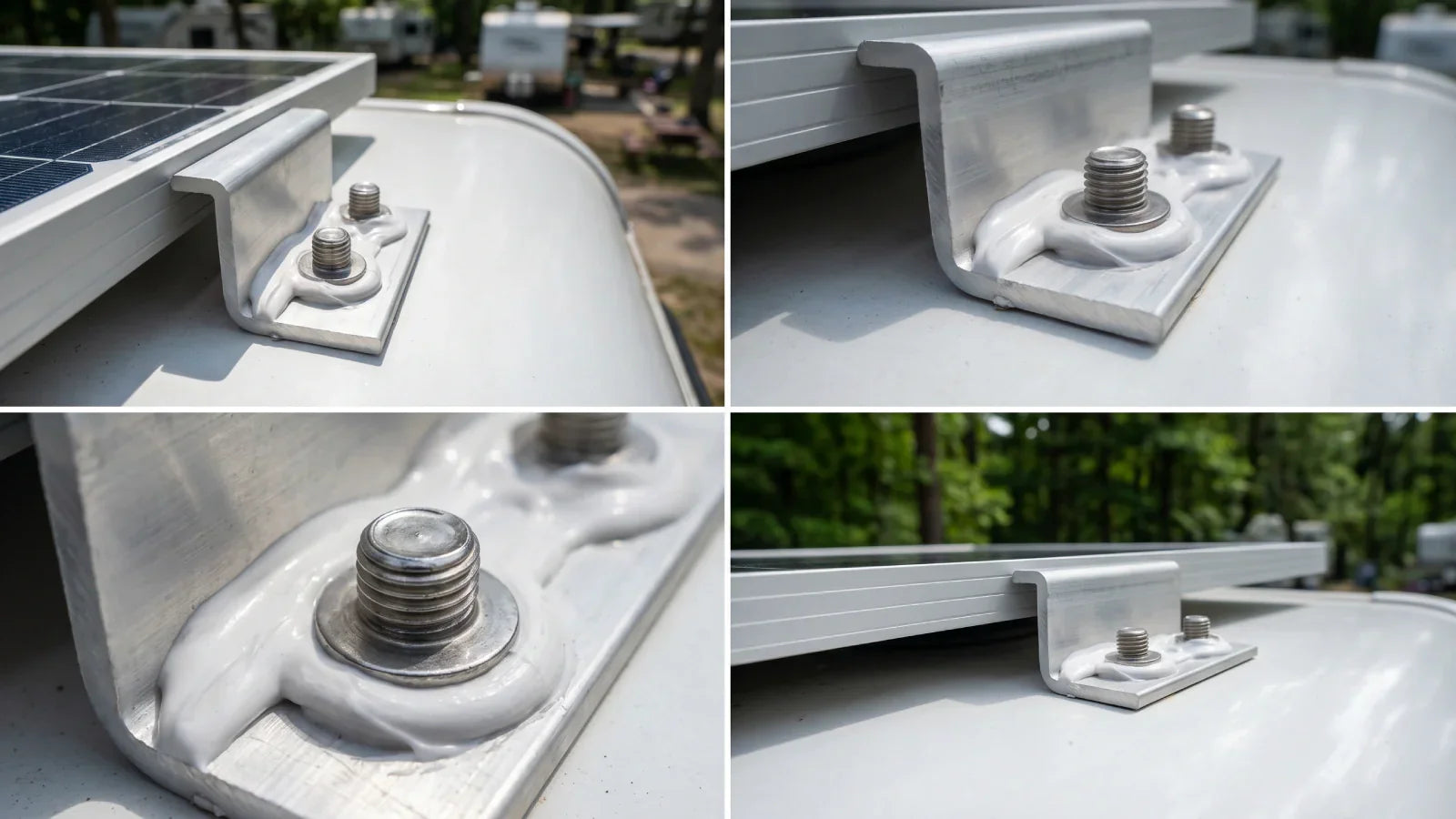

Sobald Sie die Rippen gefunden haben, ist die Reihenfolge: ein kleines Führungsloch vorbohren, mit einer Drahtsonde prüfen, ob Sie Holz (nicht Schaum) getroffen haben, dann die selbstschneidende Schraube eindrehen. Dichten Sie den Schraubenkopf und die Halterungsfläche mit Dicor nicht-selbstnivellierendem Überlappungsdichtmittel unter der Halterung ab, dann mit selbstnivellierendem Dicor über dem Schraubenkopf und um die Halterungskanten herum. Beide Arten, nicht nur eine. Mehrere erfahrene Wohnmobil-Forumsteilnehmer berichten von über 5 Jahren leckfreier Installation mit genau dieser Doppel-Dichtmittel-Methode.
Zeitaufwand: 30-45 Minuten pro Paneel, wenn Sie wissen, was Sie tun, 2-3 Stunden beim ersten Mal. Der langsame Teil ist nicht das Bohren — es ist das Finden der Rippen und das richtige Abdichten. Eilen Sie nicht.
Windlast: Die Zahl, nach der Sie Ihren Lieferanten fragen sollten und die er nicht kennen wird
Für eine Installation auf einem Wohnmobil bei Autobahngeschwindigkeit ist die relevante Belastung nicht das statische Gewicht eines 100W-Paneels (etwa 6 kg). Es ist der aerodynamische Auftrieb, der entsteht, wenn ein relativer Wind von 40-65 mph (ca. 65-105 km/h) auf die Vorderkante eines Paneels mit einem Spalt von nur 25 mm darunter trifft. Dieser Spalt wirkt wie ein schlecht gestaltetes Tragflächenprofil. Das Paneel versucht zu fliegen.
Die IEC 61215-Norm — die internationale Basis für die Haltbarkeit von kristallinen Silizium-Paneelen — verlangt, dass Paneele eine Mindestmechanische Belastung von 2400 Pa (etwa 50 PSF oder die Belastung durch einen 160 km/h starken Wind) überstehen. Für Gebiete mit starkem Wind sind Paneele bis zu 5400 Pa (etwa 112 PSF) ausgelegt. Aber das ist die Bewertung des Paneels, nicht die der Halterung. Eine Halterung, die ein 100W-Paneel statisch auf einem Gartenschuppen hält, hat möglicherweise keine zertifizierte Windlastbewertung. Die meisten haben keine.
Die vollständigen Montagesysteme, die für Solaranlagen auf Wohnhausdächern verkauft werden (IronRidge, SnapNrack, Unirac), sind nach UL 2703 zertifiziert, was mechanische Last, Erdung und Brandschutz abdeckt. Z-Halterungen tragen fast nie UL 2703, da die Zertifizierungskosten für ein 10-Dollar-Massenprodukt nicht sinnvoll sind und weil UL 2703 davon ausgeht, dass die Halterung Teil eines kompletten Systems mit konstruktivem Abstand ist. Dies ist eine echte Lücke zwischen Z-Halterungen und „richtigen“ Montagesystemen und der Grund, warum wir Kunden, die dauerhafte Solaranlagen auf Wohnhausdächern installieren, empfehlen, Schienen oder komplette Montagesysteme statt Z-Halterungen zu verwenden.
Für Wohnmobile, Überwachungsanhänger und mobile Installationen ist die Absicherung dreifach: Schrauben in tragende Rippen (nicht Blech), mehr Befestigungspunkte an der Vorderkante des Panels (sechs Halterungen pro Panel sind bei einem 150W+ Panel bei Autobahngeschwindigkeit nicht ungewöhnlich) und in Extremfällen ein einfacher Luftstromabweiser vor der Vorderkante des Panels, um die Auftriebserzeugung zu unterbrechen. Ein Aluminiumwinkel, der auf 30 Grad gebogen und vor dem Panel abgedichtet wird, reduziert den Auftrieb erheblich. Es sieht zwar unschön aus, funktioniert aber.
Z-Halterung vs L-Halterung vs Neigungsbefestigung vs Mini-Schiene: Der Entscheidungsbaum
Z-Halterungen sind nicht immer die richtige Lösung. Hier ist der Entscheidungsbaum, den wir mit Kunden durchgehen:
- Verwenden Sie Z-Halterungen, wenn Ihr Panel 50-150W hat, Ihre Oberfläche flach ist (oder weniger als 5 cm über die Panelbreite gewölbt), Sie eine flache Montage wünschen, Ihr Budget knapp ist und Sie damit einverstanden sind, dass das Panel in dem Winkel sitzt, den die Oberfläche bereits hat. Dies gilt für flache Wohnmobil-Dächer, LKW-Pritschenabdeckungen, Nebengebäudedächer, Balkonböden und die meisten Installationen mit kleinem Format.
- Verwenden Sie ein Mini-Schienenset, wenn Ihr Panel 150W oder mehr hat, oder wenn Sie die mechanische Last auf mehr Befestigungspunkte verteilen möchten (für langfristige Haltbarkeit auf einem flexiblen Anhängerdach), oder wenn Sie mehrere Panels in einer Reihe montieren und diese sich Schienen teilen sollen, anstatt 16 einzelne Halterungen zu verwenden. Mini-Schienen bieten auch eine gewisse Toleranz bei Oberflächenunebenheiten, da Sie unter jedem Schienenfuß unabhängig keilen können.
- Verwenden Sie Neigungsbefestigungen, wenn Ihr Dach flach ist (nicht zur Sonne geneigt) und Sie die Produktion optimieren möchten. Eine Neigung von 30 Grad in mittleren Breiten kann die Jahresproduktion im Vergleich zur flachen Montage um 15-30 % erhöhen. Der Nachteil: Neigungsbefestigungen haben eine kleinere Auflagefläche, wodurch mehr Belastung auf weniger Befestigungspunkte übertragen wird. Das bedeutet, sie müssen ohne Ausnahme an tragenden Rippen montiert werden und sind für Hochgeschwindigkeits-Mobilinstallationen nicht geeignet, da die geneigte Fläche deutlich mehr Wind einfängt.
- Verwenden Sie Pfostenhalterungen, wenn Sie an einem Zaunpfahl, Lichtmast, Anhängermast oder einer anderen vertikalen Struktur montieren – zum Beispiel ein Solarpanel, das eine Pfostenmontierte CCTV-Kamera versorgt. Dies ist ein anderes mechanisches Problem als die Dachmontage und erfordert andere Hardware, nicht eine Z-Halterung mit kreativer Konstruktion.
- Verwenden Sie Dachklemmen für Stehfalzmetalldächer, wenn Ihre Oberfläche ein Metall-Dach mit erhöhten Nähten ist. Z-Halterungen auf einem Metalldach erfordern das Durchbohren der Dachfläche, was bei den meisten kommerziellen Metalldachsystemen die Garantie erlöschen lässt. Klemmbefestigungen erhalten das Dach ohne Durchdringung.
- Verwenden Sie nichts, sondern Klebstoff, wenn Ihr Paneel flexibel ist (nicht glasfrontsteif), die Oberfläche ein dunkel gefärbtes Dach in einem heißen Klima ist und Sie nicht bohren möchten. 3M VHB-Klebeband oder SikaFlex funktionieren gut bei flexiblen Paneelen. Verwenden Sie keine Klebehalterungen für starre Paneele bei Autobahngeschwindigkeiten; der Lastfaktor und die Oberfläche sind ungeeignet.
Der größte Fehler bei der Produktauswahl ist, dass Käufer zu Z-Halterungen greifen, obwohl sie Neigebefestigungen (weil sie Produktion und nicht nur Befestigung wollen) oder Mini-Schienen (weil das Paneel zu groß ist) verwenden sollten. Z-Halterungen erfüllen eine Aufgabe gut. Sie sind keine universelle Lösung.
Z-Halterungen in großen Mengen kaufen: Was Großhandelskunden wirklich prüfen sollten
Wenn Sie Wiederverkäufer, OEM-Hersteller oder Integrator sind und Z-Halterungen palettenweise kaufen, unterscheidet sich die Checkliste von der für Heimwerker. Folgendes ist wichtig:
- Analysezertifikat (COA) für die Aluminiumlegierung. Das COA sollte die Legierung als 6063-T5 oder gleichwertig ausweisen und die Spektralanalysen des Lieferanten für die Hauptelemente enthalten. Wir stellen dies auf Anfrage bei Großhandelsbestellungen bereit. Die meisten Alibaba-Verkäufer tun dies nicht, was Ihnen etwas darüber aussagen sollte, was sie tatsächlich liefern.
- Zertifizierung des Schraubenmaterials. Mindestens 304 Edelstahl für den Außeneinsatz, 316 Edelstahl für den maritimen Bereich. Wenn der Lieferant 410 Edelstahl oder verzinkten Kohlenstoffstahl liefert, sehen Sie innerhalb von sechs Monaten an Küstenstandorten Rost, und Rücksendungen vernichten Ihre Marge.
- Dichtungsmaterial aus Gummi. EPDM- oder Silikonkautschuk für Wetterschutz – kein EVA-Schaum, der sich dauerhaft zusammendrückt und nach einigen Monaten die Abdichtung verliert. EVA ist günstiger und sieht neu identisch aus.
- Konstante Packungsinhalte. Für den Wiederverkauf muss jede Einzelhandelsbox identische Inhalte haben: 4 Halterungen, 16 Schrauben, 4 Unterlegscheiben, 4 Gummidichtungen, optional ein Installationsblatt. Wir haben Käufer erlebt, die Paletten erhielten, bei denen 10 % der Boxen Schrauben fehlten, weil die Verpackungslinie nicht überprüft wurde.
- Mindestbestellmenge und Lieferzeit bei Eigenmarke. Unsere Großhandels-Mindestbestellmenge für Z-Halterungen beträgt 500 Sets mit Eigenmarkenverpackung; einfache Verpackung ist ab 200 Sets verfügbar. Die Lieferzeit beträgt 3-4 Wochen ab bestätigtem Artwork. Wenn ein Lieferant Ihnen „jede Menge, versandbereit“ bei kundenspezifischer Verpackung anbietet, handelt es sich um umverpackten generischen Lagerbestand, und die Verpackung ist das Einzige, was individuell ist.
Wenn Sie ein größeres Montagesystem planen – zum Beispiel eine Flotte von Überwachungsanhängern ausstatten oder eine kommerzielle IoT-Installation aufbauen – führen wir auch die angrenzende Hardware, die die meisten Z-Halterungskäufer schließlich benötigen: 200 mm SUS304 Aufhängebolzen für dicke Dachdurchdringungen, kurze 300 mm Schienen für Mehrfach-Paneel-Arrays und die komplette Solar-Paneel-Halterungsreihe mit Handelspreisen für Großbestellungen. Für individuelle Halterungsprofile – andere Grundfläche, andere Halslänge, individuelles Bohrmuster – bieten wir unseren Kundenspezifischen Solar-Paneel- und Komponentenservice an; Mindestbestellmenge für kundenspezifische Werkzeuge sind 1000 Sets.
Häufig gestellte Fragen, die wir erhalten (und die Antworten, die nicht von einer Marketingseite stammen)
„Beschädigen Z-Halterungen mein Wohnmobil-Dach?“ Nur wenn Sie sie ohne Dichtmittel installieren oder die tragenden Rippen verfehlen. Richtig installiert mit Dicor-Dichtmittel auf Schrauben in den Rippen halten sie länger als die Dachmembran selbst. Falsch installiert verursachen sie Lecks, die das Sperrholzuntergrund ruinieren.
„Wie viele Z-Halterungen benötige ich pro Paneel?“ Vier sind der Standard für ein 100W-Paneel. Sechs für ein 150W+ Paneel bei Autobahngeschwindigkeit. Acht für alles, was breiter als 1200 mm ist oder in windstarken Zonen installiert wird. Die Kosten für zwei zusätzliche Halterungen betragen 5 $. Die Kosten, wenn ein Paneel von Ihrem Dach weggeweht wird, sind ein neues Paneel, eine neue Dachreparatur und eine Unterbrechung Ihrer Fahrpläne.
„Kann ich Z-Halterungen an einem flexiblen Solarpanel verwenden?“ Nein. Flexible Paneele haben keinen starren Rahmen, an dem die Halterung einhaken kann. Verwenden Sie stattdessen 3M VHB-Klebeband oder SikaFlex-Kleber. Wenn Sie versuchen, die Kante eines flexiblen Paneels mit einer Z-Halterung zu klemmen, reißen Sie die ETFE-Beschichtung an der Stelle, an der die Halterung darauf drückt. Diese Frage bekommen wir ständig; die kurze Antwort lautet: Z-Halterungen sind nur für Glas-vordere starre Paneele geeignet.
„Sind Ihre Z-Halterungen UL-gelistet?“ Nein. Ehrliche Antwort: Kein handelsüblicher Z-Halter auf dem US-Markt ist UL 2703 gelistet, auch unsere nicht. UL 2703 ist eine Systemzertifizierung, die erfordert, dass das Panel, die Halterung, die Schiene (falls vorhanden), die Erdungshardware und das Layout alle zusammen getestet werden. Eine einzelne Halterung passt nicht in diesen Rahmen. Wenn Sie UL 2703 für eine genehmigte Wohn- oder Gewerbeinstallation benötigen, brauchen Sie ein komplettes Montagesystem von IronRidge, SnapNrack oder Unirac, keine Z-Halterungen. Für alles andere – Wohnmobil, Mobil, Überwachungsanhänger, IoT, Nebengebäude – ist UL 2703 nicht erforderlich und die meisten Käufer brauchen es nicht.
„Wie sieht es mit der Garantie aus?“ LinkSolar Z-Halterungen haben eine 5-jährige strukturelle Garantie auf den Aluminiumkörper und 2 Jahre auf die Hardware. Uns wurden keine Ausfälle von Halterungskörpern gemeldet, die korrekt installiert wurden; die wenigen Garantieansprüche, die wir gesehen haben, waren installationsbedingt (Schrauben verfehlten Rippen, Dichtstoff wurde ausgelassen, falsche Halterungsgröße für ein tiefes Rahmenpanel) und wir haben sie in der Regel trotzdem aus Kulanz ersetzt. Wenn Sie uns anhand der Garantiebedingungen bewerten, sind das echte Zahlen, kein Marketing.
Das Fazit für alle, die noch lesen
Z-Halterungen sind der günstigste und schnellste Weg, ein starres Solarpanel auf einer flachen Montagefläche zu befestigen, und für 80 % der Installationen im Kleinformat sind sie die richtige Lösung. Sie sind kein Zauber. Die Dinge, die bestimmen, ob Ihre Installation fünf Jahre oder fünf Wochen hält, sind langweilig, physisch und größtenteils unter der Kontrolle des Installateurs: echtes 6063 Aluminium (kein Gussmetall), die richtige Halterungsgröße für die Rahmentiefe Ihres Panels, Schrauben, die strukturelle Rippen treffen, ordentlicher Dichtstoff in zwei Schichten und genügend Befestigungspunkte, wenn das Panel Wind von der Autobahn ausgesetzt ist.
Wenn Sie ein Heimwerker sind, der sein erstes Panel montieren möchte, speichern Sie den Installationsabschnitt oben als Lesezeichen und überspringen Sie nicht den Schritt zum Finden der Rippe. Wenn Sie ein Wiederverkäufer oder Integrator sind, ist die oben stehende Großhandels-Checkliste der Filter, der Lieferanten trennt, die tatsächlich herstellen, von denen, die nur umverpacken. Und wenn Sie etwas brauchen, das nicht von der Stange ist – eine kundenspezifische Halterungsgrundfläche, eine andere Halslänge, eine Eigenmarkenverpackung – sprechen Sie vor der Bestellung mit unserem Engineering-Team, nicht danach.
Wir sind in dieser Produktkategorie schon lange genug tätig, um viele Z-Halterungen von vielen Dächern fliegen gesehen zu haben. Die, die versagen, versagen immer auf die gleiche Weise. Wenn Sie aus diesem Leitfaden nichts anderes behalten, merken Sie sich die Einstiegsstory: Die Halterungen hielten, die Schrauben hielten, die Installation schlug fehl, weil ein Befestigungspunkt die Rippe verfehlte. Seien Sie nicht dieser Anruf.
