Wie man ein Solarsystem für Überwachungskameras plant

Von Kits für eine einzelne Kamera zu Standorten mit mehreren Kameras

Eine einzelne drahtlose Solarkamera für eine Haustür zu kaufen ist einfach. Ein Solarsystem für mehrere Überwachungskameras auf einem Bauernhof, Hof, einer Baustelle oder einer abgelegenen Anlage zu entwerfen, ist es nicht.

Sobald Sie mehrere Kameras hinzufügen – plus einen 4G-Router, eine drahtlose Brücke oder einen kleinen Recorder – wird das „Panel + Batterie“-Paket eines Consumer-Kits nicht mehr zum begrenzenden Faktor, sondern zum Schwachpunkt. Was Sie stattdessen brauchen, ist ein kleines, aber ernsthaftes autarkes Stromversorgungssystem: vorhersehbare tägliche Energie, echte Autonomie und eine Verkabelung, die auch nach sechs Monaten Wetter noch Sinn macht.

Diese Anleitung führt Schritt für Schritt durch den Designprozess: wann man über Kits für eine Kamera hinausgehen sollte, wie man den Gesamtverbrauch in Wh/Tag berechnet, wie man den Batteriebank und das Solarpanel dimensioniert, wie man Spannung und Verteilung wählt und wie man Einzelprojekte in wiederholbare Standortvorlagen verwandelt.

Wenn Kits für eine Kamera nicht mehr ausreichen

Ein Kit für eine einzelne Kamera ist normalerweise ausreichend, wenn Sie eine Wi-Fi-Kamera in der Nähe eines Hauses haben, die Szene ruhig ist und Sie die Kamera leicht erreichen können, falls die Batterie Probleme macht. In diesem Fall ist „gut genug“ ausreichend, weil die Wartung günstig ist.

Kits stoßen an ihre Grenzen, wenn sich der Standort verändert – typischerweise wenn Sie 3–8 Kameras an einem Ort haben, einen 4G-Router oder eine Langstreckenverbindung benötigen, an Orten installieren, an denen Serviceeinsätze teuer sind, oder zusätzliche Lasten wie Beleuchtung, Sensoren oder eine Edge-Box hinzufügen.

An diesem Punkt hilft es, nicht mehr in Begriffen wie „Solar-Kameras“ zu denken, sondern in Begriffen von einem standortweiten Solarsystem, das zufällig Kameras mit Strom versorgt.

Schritt 1 – Gesamtlast erfassen

Bevor Sie eine Solaranlage dimensionieren, notieren Sie alles, was der Standort mit Strom versorgen wird: feste IP-Kameras (Wi-Fi oder kabelgebunden), alle PTZ-Kameras, einen 4G/LTE-Router oder eine drahtlose Brücke, einen NVR oder Edge-Gateway (falls verwendet) und alle Zusatzgeräte wie Sensoren oder Beleuchtung.

Für jedes Gerät erfassen Sie drei Zahlen:

1. Nennspannung (oft 12 V oder 24 V DC).
2. Durchschnittlicher Stromverbrauch (W) (der Durchschnitt ist wichtiger als der Spitzenwert für die Energieplanung).
3. Stunden pro Tag, die es laufen muss (oft 24 h/Tag für Kameras und Router).

Wenn Sie keine genauen Spezifikationen haben, sind konservative Schätzungen sicherer als optimistische Vermutungen. Verwenden Sie eine einfache Tabelle wie diese als Ausgangspunkt:

Schritt 2 – Umrechnung in tägliche Energie (Wh/Tag)

Sobald Sie die durchschnittlichen Watt haben, ist die tägliche Energie einfach zu berechnen:

Tägliche_Wh ≈ Leistung_W × Stunden_pro_Tag

Beispielstandort (drei Kameras + ein 4G-Router), läuft durchgehend:

Gesamt ≈ 432 Wh/Tag. Diese Zahl ist die Grundlage für alles Folgende.

Wenn Sie eine ausführlichere Erklärung der Annahmen zur Dimensionierung (Verluste, Winterverhalten und reale Zuverlässigkeit) wünschen, siehe: Solarstrom für Sicherheitskameras und Sensoren.

Schritt 3 – Bestimmen Sie die Autonomie (Tage mit wenig Sonne)

Autonomie ist die Zeit, die Ihr System mit wenig oder keinem nennenswerten Solarinput weiterarbeiten sollte. In der Praxis wählen Sie die Autonomie basierend auf dem Wert des Standorts und den tatsächlichen Kosten eines Servicebesuchs.

• 2–3 Tage für zugängliche, risikoarme Standorte.
• 3–5 Tage für abgelegene oder höherwertige Standorte.
• 5–7+ Tage für raue Klimazonen oder kritische Infrastruktur.

Für das Beispiel mit 432 Wh/Tag und 3 Tagen Autonomie:

Benötigte nutzbare Energie ≈ 432 × 3 ≈ 1.296 Wh

Ihre nominelle Batteriekapazität muss größer sein als die nutzbare Zahl, da reale Systeme Grenzen haben: Entladungstiefenrichtlinien, Effizienzverluste, Alterung und Verhalten bei niedrigen Temperaturen. Ein praktisches Design liegt in diesem Beispiel oft bei etwa 1,5–2,0 kWh Batteriekapazität, abhängig von der Chemie und wie konservativ Sie sein möchten.

Schritt 4 – Dimensionieren Sie das Solarpanel

Verwenden Sie denselben einfachen Energie-Bilanz-Ansatz:

Tägliche Solarenergie ≈ Array_Watts × Effektive_Sonnenstunden × Systemeffizienz

Für eine schnelle Planung verwenden viele Integratoren „Wintersonnenstunden“ als Designmonat und gehen von einer Systemeffizienz von etwa 60 % aus. Mit 3 effektiven Wintersonnenstunden/Tag und 60 % Effizienz:

Benötigte Array-Leistung ≈ 432 ÷ (3 × 0,6) ≈ 240 W

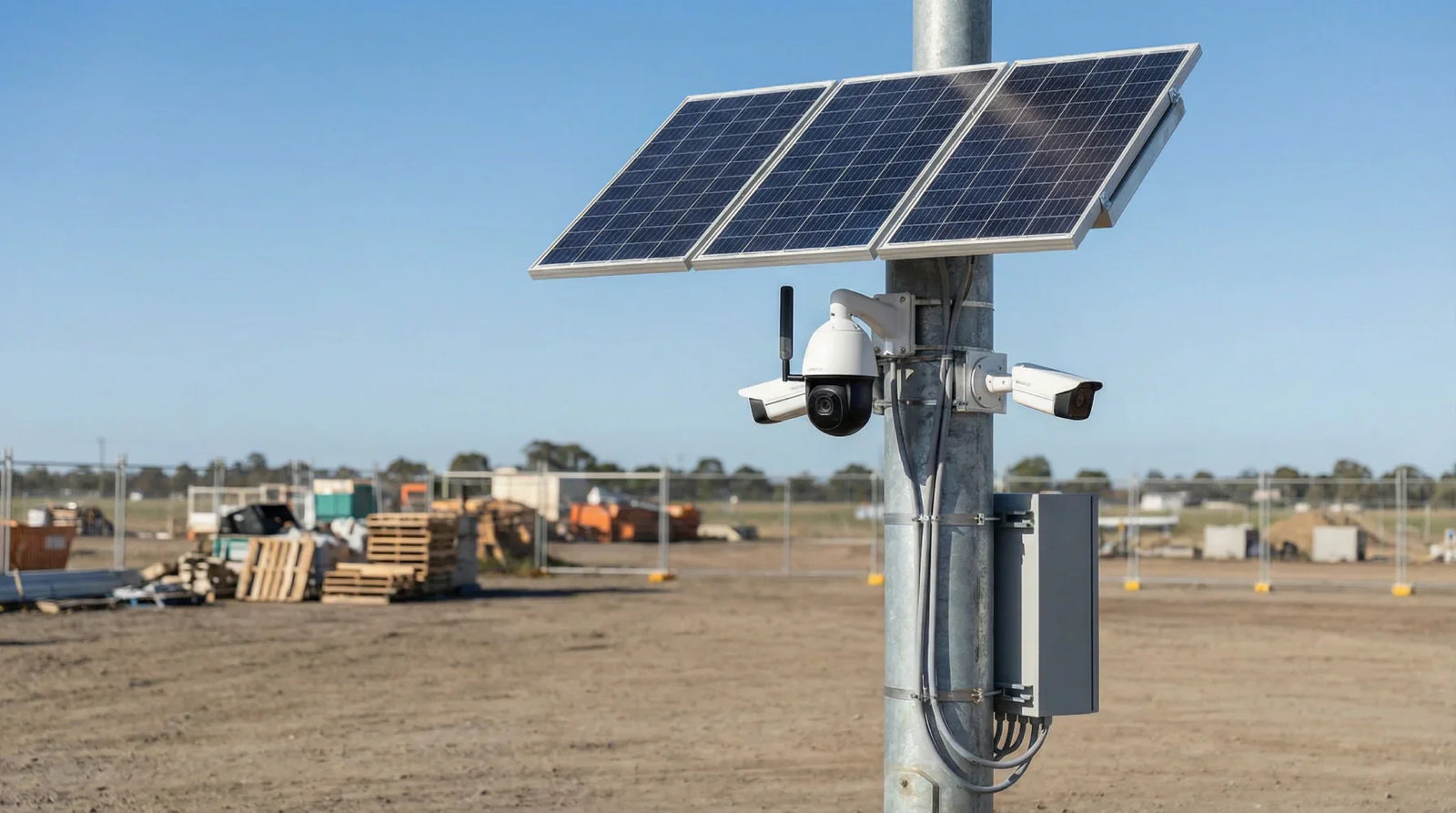

In der Praxis ist ein Array im Bereich von 250–300 W ein vernünftiges Ziel, mit mehr Spielraum in bewölkteren Klimazonen, teilweise beschatteten Standorten oder Projekten ohne „Truck Rolls“. Das könnten zwei ~150 W-Module oder mehrere kleinere Module auf einem gemeinsamen Rahmen sein – je nachdem, was zur Mastgeometrie und dem Installationsablauf passt.

Für Projekte an Masten sind Halterungen genauso wichtig wie Watt. Wenn der Standort über ein einzelnes Kit hinausgeht, ist es meist Zeit, sich auf Mast-Hardware wie Solar Panel Pole Mount zu standardisieren.

Schritt 5 – Systemspannung und Verteilung wählen

Bei mehreren Kameras und einem Router ist es nicht praktikabel, alles mit niedrigen USB-Spannungen zu betreiben. Man benötigt eine Standort-Rückgratspannung und eine Verteilungsstrategie, die Verluste unter Kontrolle hält und die Fehlersuche übersichtlich macht.

12 V DC-Bus

Einfach und üblich für kleine Standorte mit kurzen Kabelstrecken. Viele Kameras und Router akzeptieren 12 V Eingang direkt, was das System unkompliziert hält. Der Nachteil ist höherer Strom bei gleicher Leistung, was bei längeren Strecken zu höherem Spannungsabfall führt.

24 V DC-Bus

Besser für längere Kabelstrecken und höhere Gesamtleistung. 24 V reduziert den Strom (und damit Verluste) im Vergleich zu 12 V und passt gut zu DC-DC-Wandlung nahe den Lasten.

PoE-zentriertes Design

Power over Ethernet (PoE) kann die Kameraplatzierung vereinfachen: Ein Kabel liefert sowohl Strom als auch Daten an jede Kamera. Das typische Muster ist ein DC-Batteriesystem, das einen PoE-Switch oder Injektoren im Gehäuse speist und von dort aus an die Kameras verteilt. Wichtig ist, die PoE-Stufe selbst als echte 24/7-Last zu budgetieren, nicht als kostenloses Zubehör.

Für Scheunen, Höfe und kleine Multi-Kamera-Standorte ist ein 12 V oder 24 V DC-Bus, der Kameras und einen 4G-Router versorgt, oft die einfachste Architektur. Für flexiblere Layouts kann eine kleine PoE-Stufe, die vom DC-Bus gespeist wird, sinnvoll sein.

Wenn Mobilfunk-Backhaul Teil des Designs ist, ist das Funkenergieverhalten wichtig genug, um einen eigenen Dimensionierungsdurchgang zu rechtfertigen: Mobilfunk-Solar-Überwachungskamera-Stromversorgung Leitfaden.

Mechanische Konstruktion: Masten, Halterungen und Gehäuse

Zahlen auf dem Papier sind nur die halbe Planung. Vor Ort brauchen Sie eine Montagekonstruktion für das Solarpanel, ein wetterfestes Gehäuse für Batterien/Controller und eine Kabelführung, die nach einer Saison nicht zum Ausfallbericht führt.

Gute Praxis wirkt langweilig, genau deshalb funktioniert sie: Montieren Sie Panels hoch genug für freie Himmelsausrichtung, aber noch wartbar; platzieren Sie Gehäuse in Arbeitshöhe für Wartung; verwenden Sie UV-beständige Ummantelungen, Zugentlastungen und passende Verschraubungen; und schützen Sie lange Leitungswege möglichst in Rohrleitungen.

Von Ad-hoc-Bauten zu wiederholbaren Vorlagen

Beim ersten Projekt ist es normal, das Solarsystem als Einzelanfertigung zu entwerfen. Der Fehler ist, diesen Prozess für jeden neuen Standort von Grund auf zu wiederholen. Ein besserer Ansatz ist, eine kleine Anzahl von Vorlagen zu entwerfen und diese wiederholt einzusetzen.

1. Entwerfen und testen Sie eine kleine, mittlere und große Vorlage – jeweils mit klaren Wh/Tag- und Autonomie-Spezifikationen.
2. Standardisieren Sie Panel-Wattzahlen, Batteriekapazität, Gehäusestil und Halterungskits für jede Vorlage.
3. Ordnen Sie jeden neuen Standort der nächstgelegenen Vorlage zu und nehmen Sie nur kleine Anpassungen vor, anstatt das Design neu zu erfinden.

Hier trennt sich auch klar die Wahl zwischen „Mini-Panels vs. Mast-Arrays“: Verwenden Sie kompakte Module wie Mini-Solar-Panels für Einzelkamera-Knoten und leichte Edge-Geräte, und Mast-Arrays für Multi-Kamera- oder Kamera + Router-Standorte, bei denen ein gemeinsamer Backbone die Wartung planbar macht.

So gehen Sie von Solar-Kamera-Experimenten zu einem wiederholbaren Solarsystem für Überwachungskameras über, das sich auf Scheunen, Höfe und Baustellen skalieren lässt.
