Aktualisiert April 2026 — Warum Festflügel-UAV-Hersteller IBC-Zellen Dünnschicht vorziehen und wie Sie die tatsächlich benötigte Solarflügel-Fläche berechnen.
Fliegen mit Solarenergie ist eine der anspruchsvollsten Anwendungen in der Photovoltaik. Jedes Gramm Panelgewicht reduziert Nutzlast oder Flugzeit. Jeder Quadratzentimeter Flügeloberfläche konkurriert mit Steuerflächen, Strukturholmen und aerodynamischen Verkleidungen. Und wenn Ihr Flugzeug um 30 Grad neigt, sinkt die Leistung des Panels, das im Horizontalflug 100 % liefert, auf 87 % – sofern es nicht vollständig vom Rumpf beschattet wird.

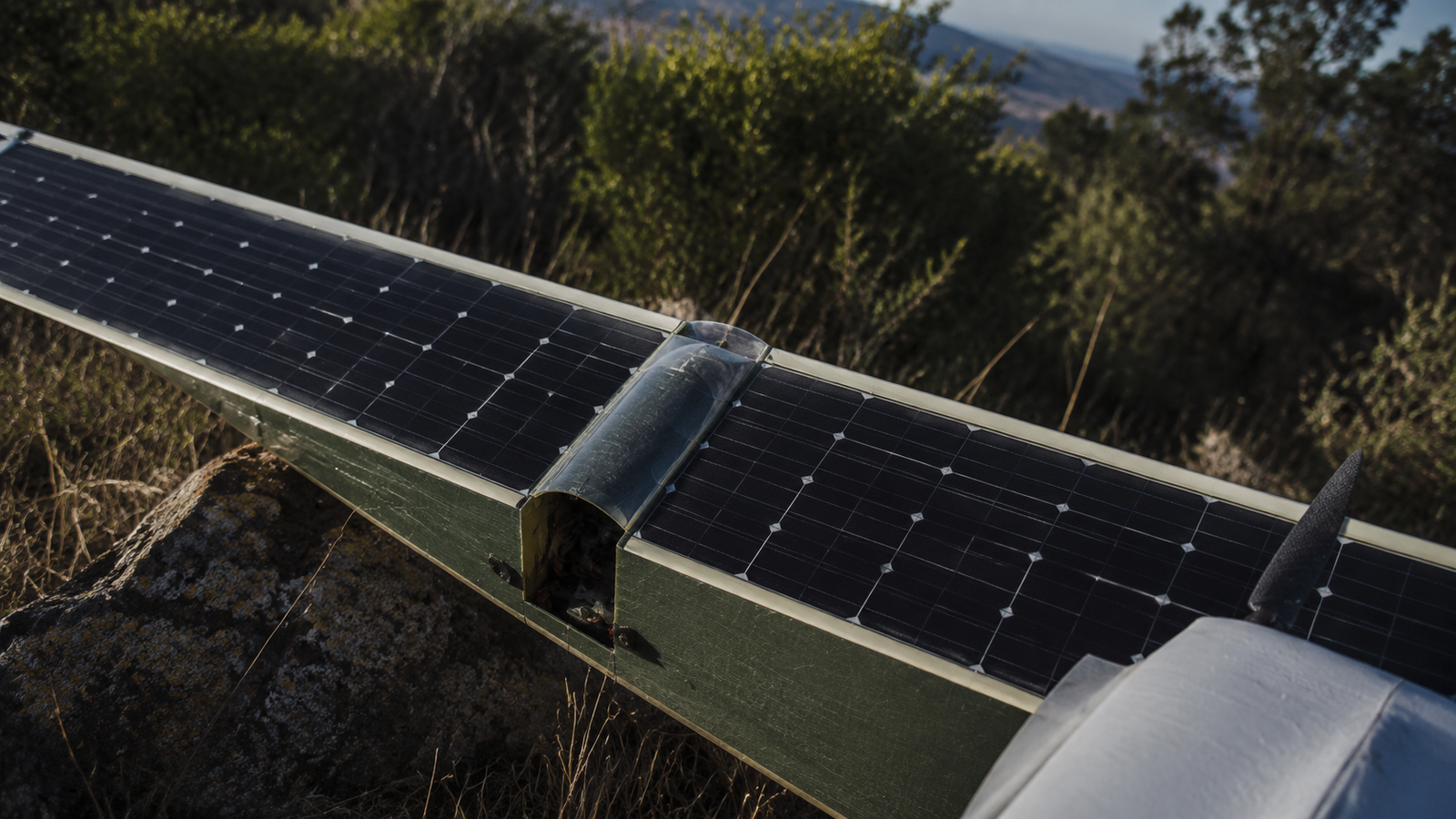

IBC-Zellen sind die Standardwahl für ernsthafte Solarflugzeugbauer, da sie das höchste Leistungs-Gewichts-Verhältnis aller kristallinen Siliziumtechnologien bieten. Diese Anleitung erklärt warum und wie man einen Solarflügel für seinen Flugkörper dimensioniert.
Warum IBC-Zellen für Fluganwendungen
Drei Zelltechnologien konkurrieren um Solarflugzeuge:
| Technologie | Effizienz | Leistung/Gewicht | Flexibilität | Am besten geeignet für |
|---|---|---|---|---|
| Amorphes Silizium (Dünnschicht) | 6–8% | ~60 W/kg | Passt sich gebogenen Flügeln an | Sehr leichte, leistungsschwache Ausdauerplattformen |
| Standard-Mono (Frontkontakt) | 19–21% | ~180 W/kg | Nur starr | Budget-Bauten mit großer Flügeloberfläche |
| IBC (SunPower/Maxeon) | 22–24% | ~210 W/kg | Nur starr | Hochleistungsflugzeuge mit Gewichtsbegrenzung |
Der Vorteil von IBC ist die Leistungsdichte. Ein Solarflügel mit IBC-Zellen erzeugt 15–20 % mehr Leistung pro Gramm als Standard-Mono in derselben Fläche und 3× mehr als Dünnschicht. Bei einem 2-Meter-Flügelspannweiten-Fernsteuerungssegler mit 0,4 m² Panelfläche macht das den Unterschied zwischen 40 W (Dünnschicht), 80 W (Standard-Mono) und 96 W (IBC). Mit 96 W können Sie im Solarbetrieb einen Horizontalflug aufrechterhalten und gleichzeitig die Batterie aufladen.
Der Kompromiss: IBC-Zellen sind starr. Sie können sie nicht um einen gebogenen Flügel biegen, ohne dass sie brechen. Bei gebogenen Tragflächen montieren Hersteller die Zellen entweder auf flachen Paneelen zwischen den Flügelrippen oder verwenden Dünnschichtzellen auf der Oberseite des Flügels.
Leistungsbudgets für gängige Flugzeugtypen
| Flugzeugtyp | Motorverbrauch (Reiseflug) | Minimale benötigte Solarleistung | Panelfläche (IBC) | Zellenanzahl (125 mm) |
|---|---|---|---|---|
| 1,2-m-Fernsteuerungssegler (Parkflieger) | 15–25 W | 20W | ~200 cm² | 6–8 Halbzellen |
| 2-m-Festflügel-UAV | 40–60 W | 50W | ~500 cm² | 12–16 Halbzellen |
| 3-m-Solar-Ausdauerplattform | 80–120 W | 100W | ~1000 cm² | 24–28 Halbzellen |
| Quadplane VTOL | 200 W Schwebeflug / 50 W Reiseflug | 60 W (nur Reiseflug) | ~600 cm² | 16–20 Halbzellen |
Diese Werte gehen von direkter Sonneneinstrahlung von oben aus. Bei Flügen am Morgen/Abend oder in Breitengraden über 45° reduzieren Sie die Leistung um 30–50 %. Für einen zuverlässigen Flug den ganzen Tag über dimensionieren Sie Ihr Panel für den ungünstigsten Sonnenwinkel, dem Sie begegnen werden.
Montage der Zellen auf einem Flügel
Standardpraxis unter Solarflugzeugbauern:
- Substrat: Verwenden Sie 0,5–1,0 mm dickes Glasfaser- oder Kohlefaserblech als Montagefläche. Es ist starr, leicht und biegt sich im Flug nicht. Die Zellen werden mit dünnem doppelseitigem Klebeband (3M 468MP) oder neutralvernetzendem Silikon verklebt.
- Zellabstand: Lassen Sie 1–2 mm Abstand zwischen den Zellen für Verkabelung und thermische Ausdehnung. Aneinanderstoßende Zellen riskieren Kantenausbrüche durch Vibration und Temperaturschwankungen.
- Verguss: Decken Sie die Zellen mit 50 µm ETFE-Folie oder klarem Verpackungsklebeband ab. Vollständiges Epoxidvergießen ist zu schwer – das Ziel ist Schutz ohne Gewichtsnachteil. ETFE wiegt etwa 20 g/m².
- Verdrahtung: Führen Sie die Lötverbindungen entlang der Flügelholme, nicht über die flexible Flügelhaut. Vibrationen brechen sonst irgendwann die Drähte, die flexible Abschnitte überspannen.
- Reihenschaltung: Die meisten Hersteller verwenden 5–7 Zellen in Reihe pro Schleife (3,5–4,9 V) und parallelisieren mehrere Schleifen, um den Zielstrom zu erreichen. Das hält die Spannung niedrig und sicher und bietet Redundanz – fällt eine Schleife aus, produzieren die anderen weiter.
Aus unserer Arbeit mit UAV-Kunden ist der häufigste Ausfall bei Solarflugzeugen nicht Zellenschaden, sondern Drahtbruch durch Ermüdung. Lötverbindungen, die eine flexible Flügelverbindung überspannen, brechen nach 20–50 Flugstunden. Verlegen Sie alle Kabel entlang starrer Holme oder verwenden Sie feindrähtige Silikondrähte für flexible Abschnitte.
Beschattung: Das Problem des Neigungswinkels
Multikopter haben es einfach: Die Oberseite zeigt immer nach oben. Starrflügler haben ein schwierigeres Problem. Wenn Ihr Flugzeug in eine Kurve neigt, zeigt ein Flügel zur Sonne, der andere weg. Die beschattete Flügelschleife fällt auf fast null Leistung. Sind alle Zellen in einer Reihenschaltung verdrahtet, zieht der beschattete Flügel das gesamte Array herunter.
Lösung: Verdrahten Sie linken und rechten Flügel als separate Parallelschleifen, jeweils mit eigener Bypass-Diode. In einer Kurve fällt eine Schleife aus, die andere produziert weiter. Sie verlieren während der Kurve 50 % Leistung statt 90 %. Für Kunstflugzeuge, die viel Zeit kopfüber verbringen, fügen Sie eine dritte Schleife auf der Rumpfoberseite hinzu – das ist die einzige Fläche, die Sonne sieht, wenn Sie auf dem Kopf stehen.
Akku vs. Direkte Solarversorgung
Reiner Solarflug (ohne Akku) ist möglich, aber riskant. Eine Wolke, eine Kurve oder ein Landeanflug mit der Sonne im Rücken kann die Leistung unter die Erhaltungsschwelle fallen lassen. Die meisten ernsthaften Solar-UAVs verwenden einen Hybrid:
- Batterie: Bietet 10–20 Minuten Vollgasflug für Start, Wolken und Landung
- Solar: Versorgt den Reiseflug und lädt den Akku bei Sonnenschein langsam nach
Der Akku sollte für den „Überlebens“-Abschnitt Ihrer Mission dimensioniert sein – typischerweise Start und Landung. Ein 2-minütiger Start mit 100 W Verbrauch benötigt 3,3 Wh. Ein 3S 1000 mAh LiPo (11,1 V) speichert 11,1 Wh, was Ihnen mehr als 3 Starts nur mit Akku ermöglicht. Im Reiseflug erzeugt das Solarpanel 50 W und der Motor zieht 40 W, sodass 10 W zum Nachladen übrig bleiben. Nach einer Stunde Reiseflug haben Sie 10 Wh zurückgewonnen – fast eine volle Batterie.
Gewichtsbudget-Tipp: Solarzellen erzeugen etwa 0,2 W pro Gramm (inklusive ETFE-Abdeckung). LiPo-Akkus speichern etwa 0,15 Wh pro Gramm. Für Langstreckenflüge, bei denen Solarenergie verfügbar ist, erhöht jedes Gramm, das vom Akku zum Solarpanel verlagert wird, die insgesamt verfügbare Energie. Dennoch benötigen Sie genug Akku für die Abschnitte ohne Sonneneinstrahlung.
Praxisbau: 2-Meter-Solarsegler
Eine Konfiguration, zu der wir beraten haben:
- Flugzeugrahmen: 2 m Spannweite, Kohlefaser-Verbund, 1,2 kg Abfluggewicht (AUW)
- Motor: T-motor MN3508, 15 A @ 4S = ca. 220 W max., 25 W Reiseflug
- Solar: 14 × 125 mm Halbzellen (7 pro Flügel), 0,42 m² Gesamtfläche, ca. 85 W bei direkter Sonne
- Batterie: 4S 3000 mAh LiPo (44,4 Wh)
- Konfiguration: 7 Zellen in Reihe pro Flügel, zwei Flügel parallel mit Bypass-Dioden
- MPPT: Genasun GV-5 (5A, 4S Lithium)
Leistung: Bei 25 W Reiseflug liefert das Solarpanel 25–85 W je nach Sonnenwinkel. Im horizontalen Mittagsflug hält das Flugzeug allein mit Solarstrom und leichter Batterieladung durch. Morgens/abends zieht es 5–15 W aus der Batterie. Gesamte Flugzeit: 2–4 Stunden je nach Bedingungen, gegenüber 45 Minuten nur mit Batterie.
Ein Solarflugzeug bauen? Wir liefern 125 mm und 166 mm IBC-Halbzellen mit getesteter, abgestimmter Leistung – entscheidend für Parallelschaltungen. Maßgeschneiderte Zuschnitte und Verkabelung verfügbar.
FAQ
Kann ich flexible Solarpaneele auf einem gekrümmten Flügel verwenden?
Flexible Paneele auf Basis von Dünnschicht- oder geschindelten kristallinen Zellen können sich sanften Kurven (Radius > 200 mm) anpassen. IBC-Zellen nicht – sie reißen bei Biegeradien unter ca. 500 mm. Für stark gekrümmte Flügel (DLG-Segler, Pfeilflügel) ist Dünnschicht trotz geringerer Effizienz die einzige praktische Option. Für flach gewölbte oder sanft gewölbte Flügel funktionieren starre IBC-Zellen auf flachem Träger gut.
Wie wirken sich Vibrationen und G-Kräfte im Flug auf die Zellen aus?
Überraschend wenig, wenn sie richtig montiert ist. Die Zellen erfahren weniger Vibrationen als erwartet, da die Flügelstruktur die meiste Energie absorbiert. Die Gefahr ist Resonanz: Wenn die Frequenz von Motor/Propeller mit einer Eigenfrequenz der Zellmontage übereinstimmt, kann es zu Verstärkungen kommen. Verwende einen leicht flexiblen Klebstoff (Silikon, kein Epoxid), um die Vibrationsübertragung zu dämpfen. Bei über 50 Flugstunden mit diesem Ansatz gab es keine Zellschäden.
Was passiert, wenn eine Zelle bei einer harten Landung reißt?
Teste die Solaranlage sofort nach einer harten Landung. Eine gerissene Zelle kann noch 80–90 % ihrer ursprünglichen Leistung liefern, wenn der Riss den Strompfad nicht unterbricht. Aber gerissene Zellen sind anfälliger für Feuchtigkeit und weitere Schäden. Ersetze gerissene Zellen vor dem nächsten Flug, wenn möglich.
Brauche ich MPPT oder reicht ein einfacher Laderegler?
Für Flugzeuge lohnt sich MPPT vom Gewicht her. Der maximale Leistungspunkt eines Solarpanels verschiebt sich mit Beleuchtung und Temperatur. Ein PWM- oder Linearregler verschwendet 20–30 % der verfügbaren Leistung, weil er nicht am MPP arbeitet. Ein 20 g schweres MPPT-Modul (wie das Genasun GV-5) holt diese Energie zurück und amortisiert sein Gewicht in der ersten Flugstunde.
