Aktualisiert April 2026 – Warum ernsthafte Kreuzfahrer IBC-Zellen für die Stromversorgung an Bord wählen und wie man sie montiert, damit sie eine Pazifiküberquerung überstehen.
Marine-Solar ist anspruchsvoll. Salzkristalle bilden sich innerhalb von Stunden nach Verlassen des Hafens auf jeder Oberfläche. Das Aufschlagen des Rumpfs gegen Wellen überträgt Vibrationen auf jede Schraube und jedes Kabel. Und auf einem Segelboot leben Ihre Paneele unter einem Spinnennetz aus Wanten, Stagen und Segeln, die den ganzen Tag bewegte Schatten werfen. Standard-Solarmodule, die für „marine Nutzung“ vermarktet werden, versagen oft an den Anschlüssen, den Rahmennähten oder der Anschlussdose – nicht an den Zellen selbst.
IBC-Zellen bieten Bootsherstellern zwei Vorteile: Ihr Rückkontakt-Design eliminiert die Gitterlinien auf der Vorderseite, die Salz und Feuchtigkeit einschließen, und ihre höhere Effizienz bedeutet, dass Sie mehr Energie aus dem begrenzten unbeschatteten Deckplatz der meisten Boote gewinnen. Dieser Leitfaden erklärt, wie man IBC-basierte Solaranlagen für Segelboote, Motorboote und Wohnkreuzer auswählt, montiert und schützt.
Warum IBC-Zellen Salz besser überstehen als Frontkontakt
Standard-Monokristalline Zellen haben Silberbusbars und Finger auf der Vorderseite. In einer maritimen Umgebung führen diese Metallspuren zu:
- Fangen Salzkristalle in den Zwischenräumen der Finger ein und erzeugen lokale Korrosionszellen
- Sind schwerer gründlich zu reinigen, da das Gitter mikroskopische Täler bildet
- Kann sich vom Verkapselungsmaterial ablösen, wenn Salz unter die Metallisierung gelangt
IBC-Zellen verlegen alle Kontakte auf die Rückseite. Die Vorderseite besteht aus einheitlichem Silizium mit einer Siliziumnitrid-Antireflexbeschichtung – glatt, eben und leicht zu spülen. Auf der sonnenzugewandten Seite gibt es keine Metallspuren, die korrodieren könnten. Nach unserer Erfahrung mit der Versorgung von DIY-Bootsbauern zeigen Frontkontakt-Panels nach 18–24 Monaten in tropischen Liegeplätzen sichtbare Gitterkorrosion. IBC-Zellen unter denselben Bedingungen zeigen nach über 4 Jahren keine Verschlechterung der Vorderseite.
Die Rückseite ist nicht direkt dem Salzwasserspray ausgesetzt, benötigt aber dennoch Schutz. Verwenden Sie eine marinegeeignete Anschlussdose (mindestens IP67) mit verzinntem Kupferbuskabel und dichten Sie alle Kabeldurchführungen mit marinegeeignetem Vergussmaterial ab.
Leistungsbudgets nach Bootstyp
| Bootstyp | Täglicher Energiebedarf | Panelfläche (IBC) | Zellanzahl (125 mm) | Typische Montage |
|---|---|---|---|---|
| 25–30 ft Küstenkreuzer | 1,5–2,5 kWh | 1,2–1,8 m² | 24–36 Halbzellen | Bimini-/Spritzschutzdach |
| 35–40 ft Offshore-Segelboot | 2,5–4 kWh | 2,0–3,0 m² | 40–60 Halbzellen | Bogen, Davits, Kabinendach |
| Wohnkatamaran | 4–6 kWh | 3,5–5,0 m² | 70–100 Halbzellen | Hardtop, Tramprahmen |
| Trawler / Motoryacht | 3–8 kWh | 2,5–4,5 m² | 50–90 Halbzellen | Flybridge-Hardtop |
| Ladegerät für Beiboot / Tender | 0,1–0,3 kWh | 0,15–0,3 m² | 4–6 Halbzellen | Tragbar, verstaubar |
Diese Zahlen gehen von 4–5 Spitzen-Sonnenstunden pro Tag in subtropischen Fahrgebieten (Karibik, Mittelmeer, Pazifikinseln) aus. In höheren Breiten oder während Winterfahrten sollten Sie mit 30–50 % weniger Leistung rechnen und Ihre Batteriebank entsprechend dimensionieren.
Montage: Die vier Regeln
Wir haben Solaranlagen auf Booten aus allen erdenklichen Gründen scheitern sehen. Die Überlebenden befolgen alle vier Regeln:

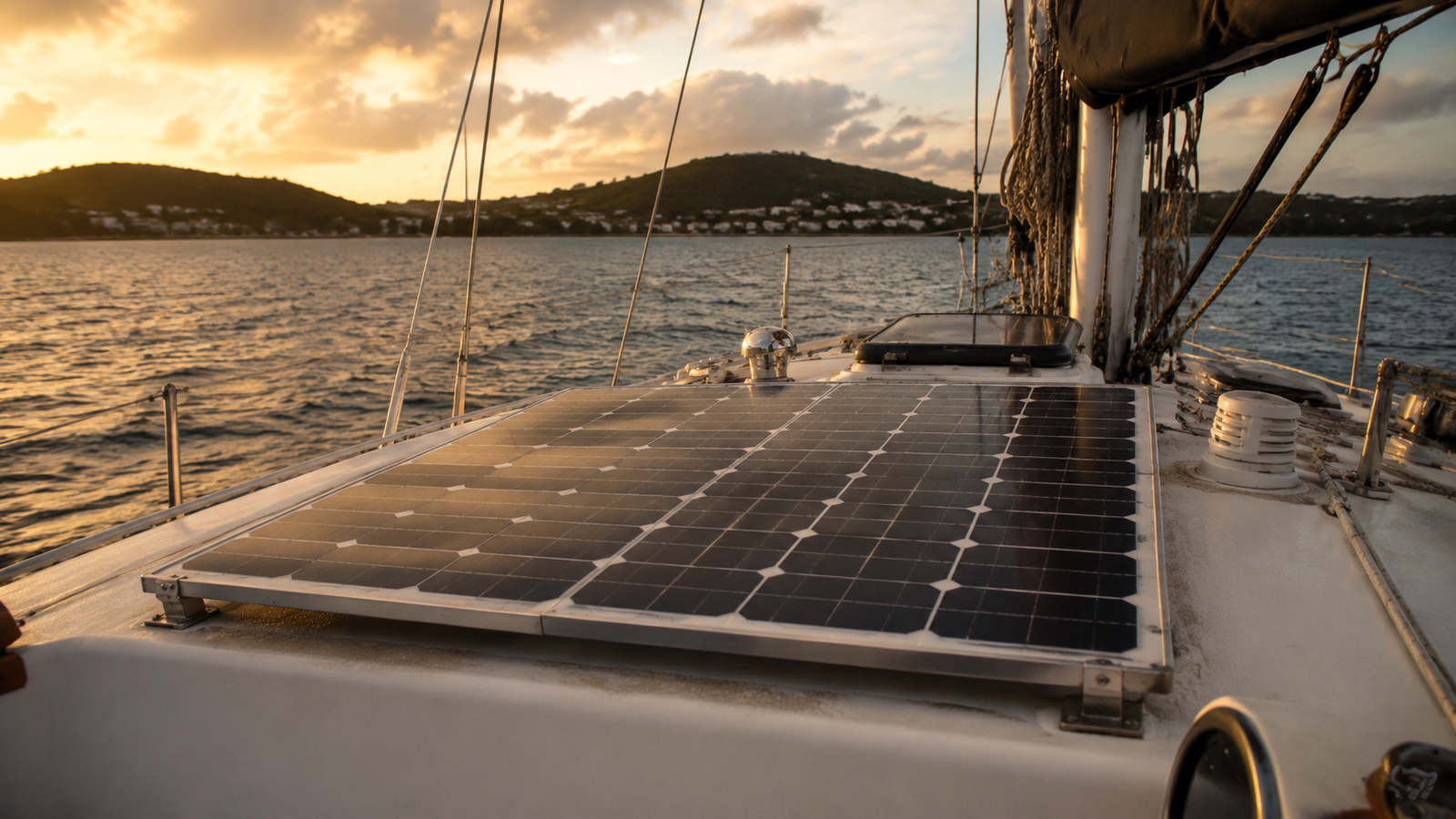

- Galvanische Trennung sicherstellen: Verwenden Sie 316-Edelstahlschrauben mit Nylon-Unterlegscheiben, um Aluminiumrahmen von Edelstahlbeschlägen zu trennen. Unterschiedliche Metalle im Salzwasser bilden galvanische Zellen, die beide Teile korrodieren. Noch besser ist es, die Zellen auf einem Glasfaser- oder G10-Untergrund ohne Metallrahmen zu montieren.
- Vibrationen dämpfen: Motorvibrationen und Rumpfschläge übertragen sich über starre Halterungen und können Zellen mit der Zeit beschädigen. Verwenden Sie eine 2–3 mm dicke Neopren- oder Kork-Gummidichtung zwischen Modulunterlage und Montagefläche. Für Bereiche mit hoher Vibration (hinterer Bereich bei Segelbooten, Flybridge bei Motorbooten) sollten schockisolierte Halterungen in Betracht gezogen werden.
- Luftzirkulation ermöglichen: Flach auf Kabinendächern montierte Zellen ohne Luftspalt können in tropischer Sonne 75–85 °C erreichen – 30–40 °C über der Umgebungstemperatur. Bei diesen Temperaturen sinkt die IBC-Leistung um 12–15 % gegenüber den STC-Werten. Lassen Sie einen Luftspalt von 15–20 mm unter dem Modul oder verwenden Sie Abstandshalter, die natürliche Konvektion ermöglichen.
- Planen Sie Verschattung ein: Bei Segelbooten werfen Mast, Baum und Stagen zu unterschiedlichen Tageszeiten und Kursen Schatten auf verschiedene Module. Verdrahten Sie jedes Modul oder Unterarray mit einer eigenen Bypass-Diode, damit ein verschatteter Bereich nicht das gesamte Array ausbremst. Bei in Serie geschalteten IBC-Zellen kann eine verschattete Zelle ohne Bypass-Schutz den Ausgang eines Strings um 50 % oder mehr reduzieren.
Verguss: ETFE vs. Glas vs. Epoxid
| Verguss | Gewicht | Schlagfestigkeit | Salzbeständigkeit | Am besten geeignet für |
|---|---|---|---|---|
| Gehärtetes Glas | Schwer (10–15 kg/m²) | Ausgezeichnet | Gut (Kanten müssen versiegelt werden) | Hartdächer, feste Bogenhalterungen |
| ETFE-Vorderseite | Leicht (~1,5 kg/m²) | Gut (selbstheilende kleine Schnitte) | Ausgezeichnet (antihaftende Oberfläche) | Biminis, flexible Halterungen, begehbare Bereiche |
| Epoxidverguss | Mittel (4–6 kg/m²) | Gut | Gut, wenn vollständig versiegelt | Maßgeschneiderte Formen, integrierte Konstruktionen |
Für die meisten Fahrten-Segelboote sind ETFE-vorderseitige IBC-Module der ideale Kompromiss. Die ETFE-Oberfläche spült Salz mit einfachem Süßwasserabspülen ab, reißt nicht wie PET oder EVA und verträgt die Flexibilität eines Bimini-Gestells bei Seegang. Der Nachteil ist eine geringere Schlagfestigkeit als Glas – ein heruntergefallener Winschgriff kann ETFE durchstechen, wo er bei gehärtetem Glas abprallen würde.
Das Verschattungsproblem bei Segelbooten
Dies ist das am meisten unterschätzte Problem im maritimen Solardesign. Ein typischer 40-Fuß-Sloop hat:
- Ein Mast, der die Module vor ihm von Vormittag bis Nachmittag verschattet
- Ein Baum, der die Module achtern verschattet, wenn das Großsegel eingeholt ist (meistens auf Passage)
- Wanten und Stagen, die schmale, aber dauerhafte Schatten über die Breite des Arrays werfen
- Eine Rollgenua, die bei Teilfockstellung die Vorschiff-Module verschatten kann
Nach unseren Feldbeobachtungen arbeitet das Solarpanel eines Segelbootes selten mit mehr als 60–70 % seiner Nennleistung wegen Verschattung. IBC-Zellen vertragen Teilverschattung etwas besser als Standard-Frontkontaktzellen durch ihre verteilte Rückkontakt-Geometrie, der Unterschied ist aber gering. Die wirkliche Lösung ist elektrisch, nicht zellentechnisch:
- Teilen Sie das Array in die kleinstmöglichen praktischen Reihenschaltungen auf (3–4 Zellen in Reihe für Niederspannungssysteme, 6–8 für 12V-Ladung).
- Verwenden Sie für jede Teilgruppe einen eigenen MPPT-Regler oder mindestens einen pro Verschattungszone.
- Akzeptieren Sie, dass Sie 30–50 % der theoretischen Leistung durch Verschattung verlieren, und dimensionieren Sie entsprechend.
Realitätscheck: Ein 300W Nennarray auf einem Fahrten-Segelboot liefert unter realen Bedingungen typischerweise 120–180W. Dimensionieren Sie Ihre Batteriebank für 3+ Tage Autonomie und betrachten Sie Solar als kraftstoffsparende Ergänzung, nicht als Hauptladequelle.
Verkabelung und Korrosionsschutz
Korrosion an Anschlüssen ist die häufigste Fehlerursache bei maritimen Solaranlagen, nicht die Zellalterung. Salzhaltige Luft dringt in Anschlussdosen ein, wandert in Kabelummantelungen und greift Kupfer an jeder Verbindung an. Beste Vorgehensweisen:
- Kabel: Verwenden Sie verzinntes, marinegeeignetes Kabel (BC5W2 oder besser) für alle Gleichstromleitungen. Unverzinntes Kupfer bildet innerhalb von Monaten in salzhaltiger Luft schwarzen Oxidbelag.
- Anschlüsse: Quetschverbinder mit klebendem Schrumpfschlauch verwenden, nicht nur Isolierband. Jede Verbindung unter Deck sollte in einer abgedichteten Anschlussdose mit Trockenmittel-Entlüftung sitzen.
- Anschlussdose: Mindestens IP67. IP68 mit Verguss ist besser. Positionieren Sie die Dose auf der Unterseite des Moduls, wo kein Spritzwasser direkt trifft, und führen Sie die Kabelausgänge nach unten, damit sich kein Wasser staut.
- Sicherung: Jede Modulreihe innerhalb von 150 mm vom Pluspol der Batterie absichern. Elektrische Brände auf See werden fast immer durch ungesicherte Leitungen verursacht, die an Metall scheuern.
Praxisbeispiel: 38-Fuß-Sloop
Eine Konfiguration, zu der wir einem Paar für eine Pazifiküberquerung geraten haben:
- Schiff: 38 Fuß Fiberglas-Sloop, Cutter-Rigg
- Array: 2 × 160W ETFE-vorgelagerte IBC-Module am Heckbogen (insgesamt 320W)
- Zellen: 32 × 125mm Halbzellen pro Panel, 8s4p-Konfiguration pro Panel
- Batterie: 400Ah LiFePO₄ (12V), 5,1 kWh
- Regler: 2 × Victron SmartSolar MPPT 75/15 (je einer pro Panel)
- Verbrauch: Kühlschrank (60W), Instrumente (20W), Autopilot (durchschnittlich 30W), Beleuchtung/Laden (20W) = ~130W Durchschnitt
Leistung: In den Passatwinden (konstante Sonne, 25–30° scheinbarer Wind) liefert die Anlage von 10 bis 15 Uhr konstant 180–220W, deckt den gesamten Hausverbrauch plus 50–90W Überschuss für die Batterie. An bewölkten Tagen sinkt die Leistung auf 40–80W, die Batterie gleicht aus. Während einer 21-tägigen Pazifiküberquerung wurde der Motor nie zum Laden gestartet.
Eine marine Solaranlage bauen? Wir liefern 125mm und 166mm IBC-Halbzellen in Marine-Grade-Ausführung – verzinnte Sammelschienen, versiegelte Anschlussdosen und ETFE-Frontfolien verfügbar.
FAQ
Kann ich auf Solarpanels auf meinem Kabinendach laufen?
Nur wenn sie ausdrücklich für das Begehen zugelassen sind. Die meisten gerahmten Glas-Module sind es nicht – das Glas kann unter konzentriertem Fußdruck brechen. ETFE-Module auf starrer Unterlage (Aluminium oder G10) vertragen leichten Fußverkehr, wenn die Zellen darunter gestützt sind. Wiederholtes Begehen führt aber mit der Zeit zu Mikrorissen. Wenn Sie eine begehbare Oberfläche brauchen, planen Sie 3–4 mm gehärtetes Glas oder ein spezielles begehbares Panel ein.
Wie reinige ich Salz von Solarpanels auf See?
Mit Süßwasser abspülen. Das war’s. Nicht schrubben – abrasive Reinigung beschädigt die Antireflexbeschichtung. ETFE-Oberflächen spülen Salz natürlich mit Regen oder Spritzwasser ab; alle paar Tage ein Eimer Süßwasser über das Panel reicht. In Häfen mit Industrieverschmutzung verhindert eine milde Seifenlösung (Geschirrspülmittel, kein Ammoniak) einmal im Monat Filmablagerungen.
Brauche ich einen galvanischen Isolator für meine Solaranlage?
Nicht speziell für die Solaranlage, aber Ihr Landstromanschluss sollte einen haben. Das Solarsystem ist durch den Laderegler vom Landstrom DC-isoliert. Wichtiger ist, die Montagehardware der Solarpanels vom Bondingsystem des Bootes zu isolieren, wenn Sie Aluminiumrahmen verwenden – sonst entsteht eine galvanische Zelle zwischen Aluminium und den Zinkanoden des Rumpfes.
Ab welcher kleinsten Bootgröße lohnt sich Solarstrom?
Für ein Boot mit beliebiger Gleichstrom-Elektrik (GPS, VHF, LED-Beleuchtung) beseitigen schon 20–40W Solarstrom die Angst vor leerer Batterie. Ein 30W-Panel mit kleinem PWM-Regler kostet unter 80 $ in Teilen und hält eine Starterbatterie dauerhaft voll. Für Komfort beim Dauerwohnen (Kühlschrank, Wechselrichter, Laptops) braucht man mindestens 200W.
