Scrollen Sie durch r/esp32, und Sie werden alle paar Wochen dieselbe Geschichte sehen: Ein 5V/3W-Panel versorgt einen TP4056, ein Buck-Konverter speist einen Heltec oder Wemos S2 Mini, der Tiefschlaf ist so eingestellt, dass er alle 30 Minuten aufwacht, und dann bricht in Woche 6 die Spannung an der ESP32-Schiene auf 2,96V zusammen. Oder die Kabelverschraubung füllt sich mit Wasser. Oder die Batterie bleibt bei 3,0V und erholt sich nie, selbst an sonnigen Tagen. Das sind keine zufälligen Ausfälle. Es sind fünf spezifische, vorhersehbare Mängel, die bereits auf BOM-Ebene eingebaut sind.

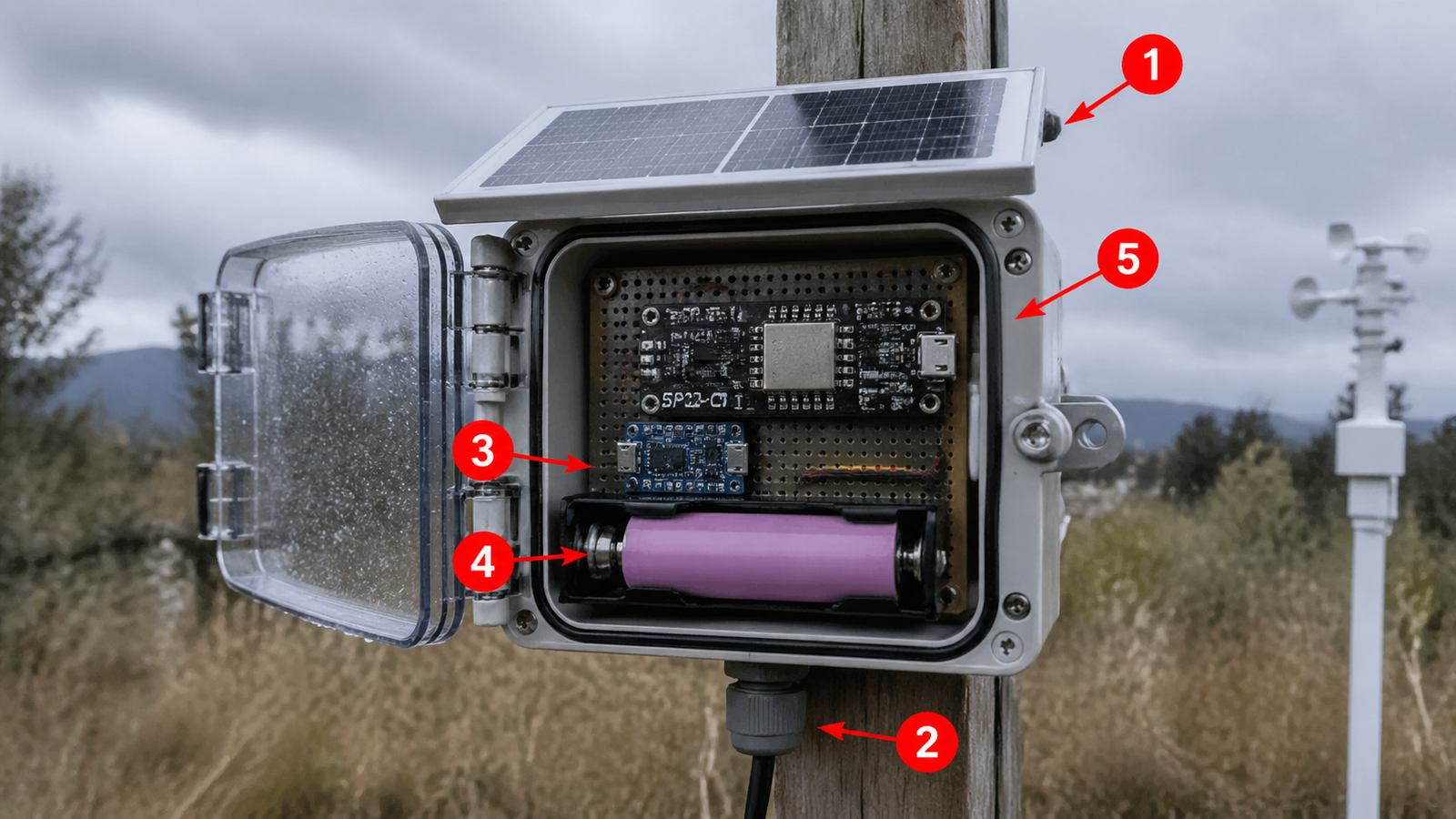

Dieser Artikel erläutert die Ausfallmodus-Taxonomie aus Sicht eines Panel-Lieferanten — nicht eines Bastlers, der Panels bei Amazon kauft. LinkSolar ist ein Beschaffungspartner für OEMs, die Outdoor-IoT-Hardware bauen, einschließlich Solarstrom für IoT-Sensoren. Die Fabrik sieht diese Mängel bereits beim Wareneingang, bevor sie jemals an einen Bastler versendet werden. Fünf Dinge bringen diese Bauten zum Scheitern:
- Spannungseinbruch unterhalb des TP4056-Eingangsdropouts bei Bewölkung
- Nicht abgedichtete Kabelverschraubungen und USB-Adapter ohne IP-Schutzklasse
- Fehlende Sperrdioden, die das Panel nachts die Batterie entladen lassen
- UV-abbauende PET-Laminate, die sich gelb verfärben und bis zum 18. Monat 10–20 % Leistung verlieren
- Zu kleine Zellfläche, die nur in tropischen Breitengraden ausgleicht
Jeder einzelne ist eine 5-Cent-Korrektur bereits in der Beschaffungsphase. Zusammen sind sie der Grund, warum Ihre Wetterstation nach 6 Monaten tot ist — und warum die gebündelten Solar-+Batterie-Kits von Heltec und LilyGo auf Amazon stillschweigend besser verkauft werden als Einzelkomponenten-Bausätze. Beginnen wir mit Ausfallmodus eins: Spannung.
Die 5V-Solarpanel-Falle: Warum Hobby-Bauten nach 6 Monaten ausfallen
Fertige 5V-Mini-Panels versagen bei Outdoor-ESP32-C3-Bauten aufgrund von fünf spezifischen Mängeln: Spannungseinbruch unterhalb des 4,5V-Eingangsdropouts des TP4056, nicht abgedichtete Kabelverschraubungen, fehlende Sperrdioden, UV-abbauende PET-Laminate und zu kleine Zellfläche für nicht-tropische Breitengrade. Keiner dieser Mängel ist exotisch. Alle fünf treten in den Amazon-Bewertungen des meistgekauften 5V-Outdoor-Panels auf der Plattform auf — dem EverExceed B09CYWCCCY mit 2.218 Bewertungen.
Entfernt man das Marketingetikett, ist ein „5V/100mA“-Panel eine einzelne Reihe monokristalliner Zellen mit einer Spitzen-Leerlaufspannung von etwa 5,5V bei 25°C und voller Sonneneinstrahlung. Sinkt die Temperatur auf 60°C auf einem schwarzen Gehäusedeckel, fällt die Leerlaufspannung. Bei Bewölkung fällt die Spannung bei maximaler Leistung unter 4V. Der TP4056-Lade-IC – der in jedem Hobbyisten-Tutorial verwendet wird – benötigt mindestens 4,5V an seinem Eingangspin, um einen Ladezyklus zu starten. Darunter stoppt das Laden vollständig. Nicht verlangsamt. Stoppt. Ein r/esp32-Kommentator brachte es auf den Punkt: „Das Panel wird fast nie 5V liefern (außer mitten in der Sahara um 12:00 Uhr).“
Das ist Fehlermodus eins. Die anderen vier folgen demselben Muster – vorhersehbar, mechanisch und unsichtbar für jeden, der kein Konkurrenzpanel geöffnet und hineingeschaut hat. Hier eine kurze Vorschau, bevor jeder Fehler seinen eigenen Abschnitt bekommt:
- Fehler 2 — Kabeldurchführung undicht. Das Loch, durch das das Kabel das Laminat verlässt, ist die am häufigsten genannte Haltbarkeitsbeschwerde in der 558-Bewertungen umfassenden EverExceed 5W-Panel-Gruppe. Die „Gummimanschette“ am USB-Adapter ist nicht IP-zertifiziert. Wasser findet das Kabel und dann die Zelle.
- Fehler 3 — Rückwärtsentladung. Ohne Sperrdiode wird das Panel nachts zur Last. Ein Amazon-Rezensent berichtete, das Panel habe „meinen Tapo c425 über Nacht entladen“ – eine Schottky-Diode im Wert von etwa 0,05 $ verhindert das vollständig.
- Fehler 4 — UV-Abbau der Laminatschicht. Die meisten billigen Panels verwenden PET-Laminat, das nach 18–24 Monaten im Freien vergilbt. ETFE (Ethylentetrafluorethylen) behält seine Klarheit über 5 Jahre. Der Preisunterschied beträgt ein paar Dollar pro Panel; der Lebenszeitunterschied ist das Dreifache.
- Fehler 5 — zu klein für die geographische Breite. Ein 1W-Panel, das in Phoenix gerade so ausgleicht, wird in Seattle, Toronto oder überall oberhalb von 45°N im Winter nicht ausgleichen. Die Nennleistung Wp ist bei STC bewertet – volle Sonneneinstrahlung, 25°C, 1000 W/m². Dein Aufbau läuft nicht bei STC.
Jeder dieser Fehler lässt sich in der Stückliste für 5 Cent beheben, wenn man weiß, was man verlangen muss. Zusammen sind sie der Grund, warum die dominierenden Amazon-SKUs in dieser Kategorie eine mittlere Ausfallzeit von 15–24 Monaten haben – und warum ESP32-Hardwareentwickler immer wieder dieselben Lektionen öffentlich auf Reddit lernen. Der nächste Abschnitt quantifiziert Fehler eins mit den tatsächlichen Zahlen, die ein TP4056 an seinem Eingangspin sehen muss.
Fehlermodus 1 — Leerlaufspannung fällt unter die Ausfallspannung des TP4056
Die Leerlaufspannung eines 5V/100mA-Panels fällt bei Bewölkung auf 3,6–4,0V, was unter der Mindest-Eingangsspannung von 4,5V des TP4056 liegt – das bedeutet, dass das Laden vollständig stoppt, nicht nur verlangsamt wird. Das Panel zeigt mittags auf einem Multimeter noch „lebendig“ an, aber der Lade-IC hat bereits aufgegeben.
Die 5V-Bewertung bei jedem Amazon-Mini-Panel ist eine Standard-Testbedingung (STC): 1000 W/m² Bestrahlung, 25°C Zelltemperatur, AM1.5-Spektrum. Reale Außenstandorte erreichen STC fast nie. Wie u/merlet2 auf r/esp32 sagte: "das Panel wird fast nie 5V erzeugen (außer mitten in der Sahara um 12:00 Uhr)."
Das TP4056-Datenblatt erlaubt 4,0–8V am Eingang, aber der Konstantstromzyklus startet erst bei etwa 4,5V. Darunter geht der IC in Unterspannungssperre. Manche Platinen schalten sich an und aus; andere bleiben tot, bis das Panel die Schwelle überschreitet – während die 18650 durch die Last entladen wird.
Ein ESP32-Wetterstationsbauer postete auf r/esp32 mit 89 Upvotes genau diesen Fehler: 5V 3W Panel versorgt einen TP4056, Buck-Wandler, 18650, dann einen ESP32 + BME680 über ESP-NOW mit 30-Minuten-Weckzyklus. Die Spannung am ESP32 bricht auf 2,96V zusammen, wenn WiFi TX aktiviert wird. Das Panel ist mit 3W bewertet. Die Platine erlebt Brownouts.
Die Rechnung wird bei realem Wetter noch schlechter. Bei 6/10 Bewölkung sinkt die Bestrahlungsstärke auf etwa 10–15% von STC, und ein Panel mit 5V Voc bei STC misst unter dieser Bewölkung etwa 4,0V Voc – unterhalb des TP4056-Weckfensters. Felddaten bestätigen, dass der TP4056 nicht für direkten Solar-Eingang geeignet ist: Er erwartet eine stabile USB-Spannung und behandelt ein absinkendes Panel als Fehler. (Ein MPPT-fähiger Chip wie der CN3791 geht mit niedrigem Voc bei geringer Bestrahlung besser um; der TP4056 nicht.)
Die sauberste Lösung liegt auf der Panel-Seite, nicht auf der Ladegerät-Seite. Ein Panel mit der Bewertung 6V Vmp / ~7,2V Voc erreicht unter starker Bewölkung immer noch 4,5V am TP4056-Eingang, da Voc ungefähr linear mit der Bestrahlungsstärke abnimmt. Aus unserer Produktlinie ist die Spannung von 3V bis 48V anpassbar – die meisten IoT-Kunden spezifizieren 6V Ausgang, weil es den Voc-Einbruch bei Wolkenabdeckung überlebt, der 5V-Bauten zerstört.
| Bestrahlungsbedingung | 5V STC-Panel — Voc | 6V STC-Panel — Voc | TP4056 lädt? |
| Volle Sonne, 1000 W/m² (STC) | ~5,5V | ~7,2V | Ja (beide) |
| Leichte Bewölkung, ~50% Bestrahlungsstärke | ~4,6V | ~6,5V | 5V grenzwertig, 6V ja |
| Starke Bewölkung, ~15% Bestrahlungsstärke | ~3,8V | ~5,3V | 5V nein, 6V ja |
| Bewölkt / Morgendämmerung, ~5% | ~3,0V | ~4,4V | Keines von beiden (Batterie entlädt) |
Dies ist kein Fehler des Ladereglers – es ist eine Panel-Spezifikationsabweichung. Wählt man die falsche Voc, kann keine Menge CN3791, MPPT-Abstimmung oder Buck-Boost-Gymnastik die fehlenden Volt wiederherstellen.
Fehlermodus 2: Kabelverschraubung und Steckerdichtung versagen im Außeneinsatz
Von 2.218 Bewertungen des meistgekauften Outdoor-5V-Panels bei Amazon — dem EverExceed 5W (ASIN B09CYWCCCY) — ist die am häufigsten genannte Haltbarkeitsbeschwerde, dass das Kabelausgangsloch und der USB-Adapter nicht IP-zertifiziert sind und die Geräte nach 12-24 Monaten nicht mehr laden. Die Zelle produziert weiterhin Spannung. Die Abdichtung um das Kabel ist es, was den Aufbau zerstört.
Ein EverExceed 5W-Rezensent (B09CYWCCCY, 3 Sterne), S. M. Landry, nannte den Ausfallmechanismus:
„Das Ladekabel des Panels ist nicht wetterfest... die Gummihülle des Adapters muss am Micro-Ende hochgezogen werden, damit der Stecker richtig sitzt. Außerdem ist das Loch, durch das das Kabel aus dem Panelgehäuse austritt, ebenfalls nicht abgedichtet.“
Zwei Ausfallflächen, keine davon für Regen ausgelegt — der De-facto-Standard bei 17 $ Preisniveau.
MTBF im Feld
Zwei weitere Rezensenten zum selben SKU gaben harte Zahlen zur Lebensdauer an. Matt Goldstein (3 Sterne): „Im November 2024 gekauft, im März 2026 (15 Monate) ausgefallen.“ Armando Canedo (2 Sterne): „Fast genau 2 Jahre, eines der Panels, die ich gekauft habe, hat aufgehört zu funktionieren... man sollte nicht 50 $ für ein Markenpanel zahlen müssen, um etwas zu bekommen, das mindestens 5 Jahre hält.“ 15 Monate sind der Median, nicht der schlimmste Fall.
Warum das für ESP32-C3-Bauten wichtig ist
Das Kabel endet nicht am Panel — es führt in Ihr Gehäuse. Wenn die Tülle auf der Panelseite undicht ist, wandert Wasser entlang der Kabelummantelung durch Kapillarwirkung direkt in die Box, in der Ihr ESP32-C3, Laderegler und 18650 leben. Outdoor-IoT ist ein Kapillarproblem, kein Spritzproblem. IP65 auf der Paneloberfläche ist bedeutungslos, wenn die Tülle auf der Rückseite offen ist, und ein IP67-Gehäuse schützt nicht, wenn das Kabel bereits innen in seiner Ummantelung nass ist.
Wie „wirklich wetterfest“ auf Stücklistenebene aussieht
Kleines Geld auf dem Datenblatt, bei jedem beliebten Amazon-SKU, den wir verglichen haben, nicht vorhanden:
- Vergossener Kabelzugentlastungsansatz — eine mit Epoxidharz gefüllte Kammer am Kabeleintritt, nicht eine Schrumpfhülle über einem Loch im EVA-Laminat
- Vulkanisierte Gummitülle mit gelgefüllter Verbindung — derselbe Ansatz wie bei Außen-LED-Treiberleitungen
- ETFE-Laminat, nicht PET — PET vergilbt und delaminiert nach 2-3 Jahren UV-Bestrahlung, wodurch ein zweiter Wassereintrittspfad entsteht
- Pigtail mit M8- oder M12-Industrieanschluss statt eines Micro-USB-Adapters — der Standard bei jedem IP67-zertifizierten Industriesensor
Ungefähr 0,05-0,15 $ der Stückliste. Keines der 5V Outdoor-Panels in den Top-Ergebnissen bei Amazon — EverExceed, ALLPOWERS, Sunnytech, NUZAMAS — setzt alle vier um.
Für die ausführlichere Behandlung von wie kundenspezifische Mini-Solarmodule für IoT-Gehäuse spezifiziert werden, ist der Kabelausgang das erste, was ein Panel-Hersteller entwirft, nicht das letzte.
Das Abdichten des Kabels verlängert die Lebensdauer. Es verhindert jedoch nicht, dass das Panel nachts Strom rückwärts in die Batterie einspeist – ein separater Fehler, der durch eine fehlende Schottky-Diode verursacht wird und das nächste Problem ist, das diese Builds zerstört.
Fehlermodus 3 — Rückwärtsentladung nachts entlädt die Batterie
Ohne integrierte Sperrdiode wird ein Solarpanel nachts zur Last und leitet 0,3–1mA rückwärts durch die Zelle – genug, um einen ESP32-C3 nach mehreren bewölkten Tagen in eine Sperre zu bringen.
Der Bereich der Leckströme ist nicht hypothetisch. Beim am besten bewerteten Outdoor-5V-Panel in diesem Segment, EverExceeds B09CYWCCCY (4,4 Sterne bei 2.218 Bewertungen, 16,99 $), taucht der Fehler namentlich in 1-Stern-Bewertungen auf:
„Es hat meine Kamera in 1 Stunde geladen, aber dann über Nacht meinen Tapo c425 entladen. Ich konnte es nicht einmal einen Tag benutzen, bevor es versagte. Ich musste es ausstecken, bevor es die Batterie zerstört.“ — Supeng63, EverExceed B09CYWCCCY, 1 Stern
Reddit-Nutzer haben für die daraus resultierende Folge einen Namen geprägt: Unterspannungssperre. u/DeVoh auf r/esp32 (Thread 127svn3) brachte es auf den Punkt:
„Wenn die Batterie wegen fehlender Sonne für ein paar Tage leer wird, startet der ESP32 danach nie wieder, selbst wenn die Sonne zurückkommt und die Batterie wieder auflädt… Ich bin wegen dieses Problems nicht zum Projekt zurückgekehrt.“ — u/DeVoh, r/esp32, 3 Punkte
Der Mechanismus: Ein Solarpanel ist ein Stapel von in Durchlassrichtung betriebenen Silizium-Übergängen. Nachts, wenn das Panel dunkel ist und eine geladene 18650 mit 3,9–4,2V anliegt, kehrt sich die Polarität im Vergleich zu einem unterhalb der Leerlaufspannung (Voc) liegenden Panel um, und Strom fließt rückwärts durch interne Shunts und jede nicht isolierte Bypass-Diode. Multipliziert man das über 14 Stunden Novemberdunkelheit, hat man stillschweigend 5–15 mAh von der Batterie abgezogen, die man tagsüber geladen hat.
Die Lösung ist ein Bauteil. Eine 1N5817 Schottky-Diode in Serie mit dem Panel-Ausgang fügt bei 100mA einen Vorwärtsspannungsabfall von etwa 0,2V hinzu und senkt die Rückstromleckage auf unter 1µA. SS14, MBR0520 oder jede 1A 20V Schottky-Diode im SOD-123- oder DO-214-Gehäuse erledigt denselben Job für ein paar Cent in der Produktion.
Warum verzichten die meisten $4–20 Panels darauf? Es ist ein Bauteil für 0,02 $, aber es fügt einen SMT-Bestückungsschritt hinzu und verursacht einen Effizienzverlust von unter 1 %, der die auf dem Datenblatt angegebene Wp-Leistung verschlechtert. Es ist einfacher, es wegzulassen, die Hauptspezifikation zu erreichen und den Kunden das Problem im Oktober entdecken zu lassen, wenn die Nächte lang sind und der ESP32-C3 Brown-out-Detektor schließlich unter die 2,7V UVLO-Schwelle auslöst – woraufhin das Board einfach da sitzt, die Sonne hineinscheint und sich weigert zu starten.
Warum der TP4056 der falsche Ladegerät für Solareingang ist (und was stattdessen zu verwenden ist)
Der TP4056 ist ein Konstantstrom-/Konstantspannungs-Ladegerät, das für USB entwickelt wurde; mit einem Solareingang deaktiviert es den Ladezyklus jedes Mal, wenn Wolken das Panel unter 4,5V fallen lassen, und lädt immer bis 4,2V, was die LiPo-Lebensdauer verkürzt — der CN3791 mit integriertem MPPT ist der richtige Chip für Solar.
Die Community weiß es bereits. Der kanonische Thread ist r/arduino 1ed9rum (149 Upvotes), und der Konsens in r/esp32 und r/arduino klingt wie ein Chor:
- „Wenn du das Solarpanel direkt an den TP4056 anschließt, ist die Effizienz sehr gering. Du brauchst einen MPPT-Regler, um eine gute Leistung aus dem Solarpanel zu holen.“ — u/rand5738, r/arduino, 16 Punkte
- „TP4056 als Solar-Laderegler ist eine schlechte Wahl. Besser ist der CN3791. Das ist ein Chip, der dafür entwickelt wurde, Li-Ion-Batterien von Solarzellen zu laden.“ — u/Anse_L, r/esp32, 4 Punkte
- „TP4056 will die Batterie immer auf 100 % Ladung bringen (4,2V). Das Laden auf 100 % reduziert die Lebensdauer der Batterie, daher ist es nicht ideal für ein hybrides Solar-/Lithium-System.“ — u/tipppo, r/arduino, 3 Punkte
Warum greift also jedes ESP32-Solar-Tutorial — Random Nerd, Instructables, Hackaday-Klone — zum TP4056? Er kostet 0,30 $, ist allgegenwärtig auf AliExpress und Amazon und „funktioniert“ gerade gut genug um mittags an einem sonnigen Tag ein YouTube-Demo zu filmen. Tutorials zeigen nicht das Ergebnis um 18 Uhr im Dezember in Minneapolis, wenn das Panel bei 4,1V festhängt und der TP4056 das Laden komplett deaktiviert.
Hier ist, wofür jeder Chip tatsächlich gebaut ist, mit Ladespannung und Preisen basierend auf aktuellem Lagerbestand bei Distributoren:
| Chip | Zielanwendung | Eingangsbereich | MPPT? | Ladespannung | Kosten | Fazit für ESP32-C3 im Außenbereich |
|---|---|---|---|---|---|---|
| TP4056 | USB-Ladung | 4,0–8V | Nein | 4,2V (fest) | ~0,30 $ | Falsches Werkzeug für Solar |
| CN3791 | Solar zu Li-Ion | 4,4–8V | Ja | 4,2V | ~0,50 $ | Geeignet für 1-Zellen-LiPo + kleines Panel |
| CN3065 | Solar zu Li-Ion | 4,4–6V | Nein (Eingangsregler) | 4,2V | ~0,40 $ | Günstige Wahl |
| BQ24074 | USB- oder Solarbetrieb (TI) | 3,6–6V | Nein (Eingangsstrombegrenzung) | 4,2V | ~1,50 $ | Verwendet von Voltaic / Adafruit Boards |
| BQ25504 / BQ25570 | Energieerntungsgerät | 0,13–5V | Ja (echtes MPPT) | Einstellbar | ~3–5 $ | Geeignet für Mikroenergieerntung unter 100mW |
Die Quintessenz: Die meisten Ausfälle bei "ESP32 Solar-Wetterstationen" resultieren daraus, dass ein Tutorial dem TP4056 folgte, weil dieser gerade auf dem Tisch lag. Der Wechsel zu einem CN3791-Modul behebt sowohl das Problem des Eingangsspannungsabfalls (die 4,4V-Schwelle des Chips in Kombination mit einem 6V Vmp-Panel liegt auch bei starker Bewölkung komfortabel über dem Abfall) als auch das Problem der LiPo-Lebensdauer (echtes MPPT-Tracking verbringt weniger Zeit damit, die Zelle bei 4,2V zu halten).
Noch ein Punkt aus demselben r/arduino Thread, weil er 61 Upvotes erhielt — der höchste einzelne Kommentar in diesem gesamten Forschungspool — und mehr Bauten zerstört als die Wahl des Ladegeräts:
„Sie wollen auf keinen Fall einen LiPo-Akku direkt an den 3,3V-Pin anschließen — der Akku hat bei voller Ladung 4,2V — das ist weit über der maximalen ESP-Spannung von 3,6V und wird den ESP zerstören.“ — u/p_235615, r/arduino, 61 Punkte
Der richtige nachgeschaltete Regler ist ein HT7333 Low-Dropout Linearregler (gut für konstante ~30mA Lasten mit Tiefschlaf-Duty-Cycling) oder ein TPS63020 Buck-Boost (gut, wenn der Akku unter 3,3V fällt und Sie trotzdem eine stabile Versorgung während des WiFi TX-Peaks wollen). Schließen Sie den LiPo direkt an den 3V3-Pin an, und Sie werden auf die harte Tour lernen, dass „3,3V-Pin“ nicht „3,3V tolerant“ bedeutet.
Gehäuse-zuerst Dimensionierung: Rückwärtsberechnung von Wp aus Ihrem IP67 Deckel
Die meisten ESP32-C3 Wetterstations-Bauten dimensionieren das Gehäuse um ein Amazon-Panel; ein Panel-Lieferant dimensioniert die Zelle passend zum Gehäusedeckel. Die Berechnung läuft rückwärts von den Deckelmaßen: Deckelfläche → max. Zellfläche → bei 22% SunPower IBC Wirkungsgrad → Wp Ausgang → bei 45°N Wintersonne → Tages-Wh → Überprüfung des ESP32-C3 Tiefschlaf-Budgets.
Schritt 1 — Reihenfolge der Schritte umdrehen
Jedes Random Nerd / Instructables Tutorial beginnt mit „kaufe ein 5W Panel“ und sagt dir, du sollst das Gehäuse darum herum entwerfen. So denkt ein Mikrocontroller-Entwickler. Ein Panel-Lieferant stellt zuerst die entgegengesetzte Frage: Welches Gehäuse verwenden Sie?
Standard-Herstellergehäuse — Hammond 1554, Adafruit Projektboxen, Polycase WC-Serie — haben feste IP67 Abmessungen. Sobald Sie den Deckel als feste Vorgabe akzeptieren, ergeben sich Zellgröße, Vmp und Wp aus der Geometrie. Die Halterungs- und Kabelverschraubungs-Unordnung an der Seite des Gehäuses verschwindet, weil das Panel zum Deckel wird.
Schritt 2 — Beispielrechnung: ein 95×65 mm IP67 Deckel
Nehmen Sie ein Hammond 1554-Gehäuse mit einem 95×65 mm Deckel — üblich für Outdoor-BME280 / SHT45 Wetterstationen. Ziehen Sie rundherum 5 mm Randabstand für die Laminatdichtung ab, und Sie erhalten eine nutzbare Zellfläche von ~85×55 mm = 4.675 mm².
Aus unserem Zell-Schneide-Menü (166 mm und 125 mm SunPower IBC sind die zwei Lagergrößen, und Standard-Schnitte sind 1/2, 1/4, 1/8 für 166 mm und 1/2, 1/3, 1/6 für 125 mm), sehen die Kandidaten, die in ein 85×55 mm Fenster passen, so aus:
| Zelle & Schnitt | Zellenfläche | Passt in 85×55 mm Fenster? | Typisches Ausgangsband |
|---|---|---|---|
| 166 mm IBC, 1/4 Schnitt | 166 × 41.5 mm | Nein (zu lang) | — |
| 166 mm IBC, 1/8 Schnitt | 83 × 41.5 mm | Ja, mit Randabstand | Stapel von 9–10 in Serie für 6 V Vmp |
| 125 mm IBC, 1/3 Schnitt | 125 × 41.7 mm | Nein (zu lang) | — |
| 125 mm IBC, 1/6 Schnitt | 62.5 × 41.7 mm | Ja, Platz für 2 Zellen | Kleinere Fläche; geringere Wp |
In unserem Produktsortiment liefert ein 85×55 mm SunPower IBC SMT-Mini-Panel typischerweise 1,3–1,8 Wp bei STC, ausgegeben als 5 V oder 6 V Vmp je nach Zellreihenzahl. Das entspricht direkt den LinkSolar-Lagerbeständen an 166 mm SunPower IBC-Zellen (maßgeschneidert), wenn ein OEM-Kunde uns bittet, etwas zu laminieren, das auf einem Hammond-Deckel sitzt.
Schritt 3 — Wh/Tag-Budget bei 45°N
Der Breitengrad 45°N umfasst Minneapolis, München, Mailand, Bukarest. Reale PSH (Peak Sun Hours)-Werte für diesen Bereich:
- Winter (Dez/Jan): 1,5–2,5 PSH → ein 1,5 Wp-Panel produziert ~3 Wh/Tag in der schlimmsten Woche des Jahres.
- Sommer (Jun/Jul): 5–6 PSH → dasselbe 1,5 Wp-Panel produziert ~8–9 Wh/Tag.
- Jahresdurchschnitt: ~4 PSH im Jahresmittel → ~6 Wh/Tag.
Abgleich mit u/hagenbuchs Jahresbudget im r/esp32-Thread 16strnx: eine dauerhafte Last von 100 mA × 3,7 V = 0,37 W × 8.760 h = ~3,2 kWh/Jahr theoretisch, verdoppelt für Umwandlungsverluste ≈ 6,4 kWh/Jahr. Unser 1,5 Wp-Panel liefert ungefähr 1,5 W × 4 PSH × 365 = 2,2 kWh/Jahr. Zu klein für eine Dauerlast — aber wir betreiben nicht dauerhaft.
Schritt 4 — ESP32-C3 Tiefschlaf-Break-even
Der ESP32-C3 wirkt nur auf den ersten Blick als Stromfresser (ca. 150 mA aktiv, 240 mA bei WiFi TX). Wird er duty-cycled betrieben, kehrt sich die Rechnung um.
Ein 10-minütiger Tiefschlafzyklus mit 4 Sekunden Aufwachen (Sensor lesen + WiFi senden) verbraucht ungefähr:
- Aufwachen: ~150 mA × 4 s = ~0,17 mAh
- WiFi TX-Burst: ~240 mA × 4 s = ~0,27 mAh
- Schlafmodus: ~10 µA × 596 s = ~0,0017 mAh
- Pro Zyklus: ~0,44 mAh @ 3,7 V ≈ 1,6 mWh
- 144 Zyklen/Tag ≈ 0,23 Wh/Tag Basisverbrauch
Selbst in der schlimmsten Dezemberwoche bei 45°N (3 Wh/Tag geliefert) deckt ein 1,5 Wp-Deckelpanel ~13× das tägliche Budget des ESP32-C3 ab. Zum Vergleich: u/johnmu's Break-even-Berechnung im r/esp32-Thread 127svn3 (200–300 mA durchschnittlicher Board-Verbrauch, Solar im 24-Stunden-Durchschnitt 400 mA „in einer perfekten Welt“) — dieser Aufbau kämpft um den Break-even, weil er nicht duty-cycled ist. Unserer hat Spielraum.
Spielraum ist unverzichtbar. WiFi-Wiederverbindungsversuche, Winter-Drosselung, LiPo-Zyklenverluste und Verschmutzung des Panels zehren daran. Unsere Regel: dimensionieren Sie das Panel für das 5–10-fache des täglichen ESP32-C3-Budgets und lassen Sie dann die Zellfläche die Deckelgröße bestimmen.
Schritt 5 — Der Punkt
Beginnen Sie mit „Ich möchte ein 95×65 mm IP67-Gehäuse“ und rechnen Sie zurück zu einem 1,5 Wp 6 V SunPower IBC-Panel, laminiert in ETFE. Der Aufbau passt, lädt durch einen Münchner Winter und wird ohne Kabelverschraubungen geliefert — das Panel ist der Deckel. Die meisten Maker-Bauten funktionieren andersherum und enden mit einem 4-Dollar-PET-Panel von 5×5 Zoll, das an einem separaten Aluminiumhalter am Gehäuse hängt: 3× die optische Fläche, ein zusätzliches Kabel, das ausfallen kann, und ein Loch durch die IP67-Dichtung, durch das das Kabel geführt wird.
Maßgeschneiderte Zellen und SMT-Mini-Panels: Wenn das Panel auf der Leiterplatte sitzt
Für OEM ESP32-C3 Wetterstations-Boards eliminiert eine SMT-reflowbare Mini-Solarzelle, die direkt auf die PCB gelötet wird, Kabelverschraubungen, passt per Definition ins Gehäuse und beseitigt den Aufwand der diskreten Panel-Montage auf dem Deckel vollständig. Voltaic, EverExceed, ALLPOWERS, Sunnytech verkaufen alle diskrete aufgeklebt Panels. Keiner liefert ein SMT-Teil.
Was ein SMT-Mini-Panel tatsächlich ist
SMT (Surface-Mount Technology) Mini-Solarmodule sind verkapselte Zellen, die in PCB-kompatible Lötpads enden — sie werden wie ein QFN-Chip auf ein Board reflowgelötet. Das Panel wird zu einer weiteren Pick-and-Place-Position, nicht zu einer handgelöteten Baugruppe. In unserem Produktsortiment sind die relevanten Teile ein 1,3W 6V PET-SMT Mini-Panel mit SunPower IBC-Zellen und ein 2,3W glasverkapseltes SMT-Panel auf derselben Plattform — beide enden in Pads, nicht in Litzen.
Warum SMT für Outdoor-IoT besser ist als diskret
- Keine Kabelverschraubung, die versagen kann. Das Panel sitzt im Gehäuse oder hinter einem IP-zertifizierten Deckelfenster. Keine Dichtungspenetrationen — der zuvor beschriebene Leckweg über die Kabelverschraubung wird durch Wegfall gelöst.
- Gehäusebedingte Größenwahl. Wählen Sie die PCB-Kontur; das Panel ist Teil der PCB oder auf eine Fensteröffnung zugeschnitten. Die Schleife „Panel kaufen, Gehäuse neu entwerfen“ aus dem Abschnitt zur Gehäuse-zuerst-Größenwahl entfällt.
- Volumenfreundliche Stückliste. Ein diskretes Panel + Halterung + Kabel + Kabelverschraubung sind 4-7 Pick-Linien. Ein SMT-Panel ist eine. Für einen OEM, der >100 Boards versendet, macht diese Anzahl an Positionen echten Unterschied.
Maßgeschneiderte Zellen: die richtige Form finden
Wenn die Standardzuschnitte nicht passen, können SunPower IBC-Zellen per SMT-Laserschneiden zugeschnitten werden. Standardaufteilungen: 166mm Zellen in 1/2, 1/4, 1/8; 125mm Zellen in 1/2, 1/3, 1/6. Für nicht standardisierte Formate ist das kleinste Panel, das unser Lieferant produzieren kann, 35×22mm (0,11W); das größte entspricht der Standardmodulgröße. Die Spannung ist konfigurierbar von 3V-48V — die meisten ESP32-C3 Boards spezifizieren 5V oder 6V, um die DC-DC-Stufe zu umgehen.
Typischer OEM-Ablauf: Senden Sie Ihre Gehäuse-3D-Datei, erhalten Sie eine empfohlene Zellanordnung und Wp-Schätzung zurück, Muster in 7-10 Tagen, Produktion in 3-4 Wochen.
Ehrlicher Hinweis: Bei Einzelstücken kostet ein vorrätiges 30×60mm oder 60×80mm Diskret-Panel pro Wp weniger — es liegt auf Lager. Maßgeschneidert + SMT rechnet sich erst bei Produktionsmengen (MOQ 100-500+) oder wenn die Gehäusevorgabe unverhandelbar ist.
Diskret vs SMT — direkt im Vergleich
| Faktor | Diskret + Kabel | SMT auf Leiterplatte |
| Kabelverschraubung? | Ja | Nein |
| Gehäusepassform | Größe um das Panel anpassen | Auf Ausschnitt zugeschnitten |
| Solar-BOM-Zeilen | 4-7 | 1 |
| Mindestbestellmenge kundenspezifisch | 1 (Lager) | ~100-500 |
| Kosten bei 1 Einheit | Niedriger | Höher |
| Kosten bei 100+ Einheiten | Höher | Niedriger |
Wann SMT-Mini-Panels NICHT verwendet werden sollten
Wenn Sie einen Prototyp bauen, kaufen Sie ein CANADUINO 110×60mm 1W Panel für 14 $ und machen weiter. SMT und kundenspezifischer Zuschnitt machen Sinn, wenn mindestens eine der folgenden Bedingungen zutrifft:
- Produktionsvolumen (>50 Einheiten)
- Feste Gehäusespezifikation von einem Kunden
- IP67/IP68 erforderlich ohne externe Kabeldurchführung
- SunPower IBC-Effizienz benötigt in einer Fläche unter 80×80mm – mit ETFE-Laminat, damit es 5+ Jahre UV übersteht, ohne das Vergilben von PET zu zeigen
Für ein Hobbyprojekt ist ein separates Panel und eine richtig angezogene Verschraubung die richtige Lösung. SMT löst ein Fertigungsproblem, kein Hobbyistenproblem. Wenn Sie verstehen wollen, warum diese Panels im Ofen ohne Delaminierung reflowen, ist das Fertigungsdetail, das SMT-Panels effizient und reflow-sicher macht, vor der Spezifikation lesenswert.
Spezifikation eines Mini-Solarpanels für ESP32-C3 – Eine Checkliste für Käufer
Verwenden Sie diese 8-zeilige Spezifikationscheckliste bei der Beschaffung oder Inbetriebnahme eines Mini-Solarpanels für eine Outdoor-ESP32-C3-Wetterstation – dies sind die 8 Merkmale, die ein Panel, das 5+ Jahre hält, von einem unterscheiden, das nach 15 Monaten ausfällt.
| Spezifikation | Warum es wichtig ist |
|---|---|
| Zellfläche auf den Gehäusedeckel abgestimmt (innerhalb eines 5mm Rahmenabstands) | Ein Panel, das nicht in den Deckel passt, erfordert eine externe Halterung plus ein Kabel plus eine Verschraubung – drei neue Fehlerquellen, die alle auf die Kabelabdichtung und Rückentladungsmodi zurückzuführen sind, die in H2-3 und H2-6 behandelt werden. |
| 6V Vmp (Leerlauf ~7,2V) — nicht 5V | Der Eingangsausfall von TP4056 / CN3791 liegt bei etwa 4,5 V; nur ein 6V-Klasse-Panel bleibt unter Bewölkung über dieser Grenze, was der Ausfallmodus ist, der „funktionierende“ 5V-Bauten laut dem oben beschriebenen Voc-Kollaps-Modus stilltötet. |
| SunPower IBC-Zellen (>22 % Effizienz bei STC) | Standard-Monozellen erreichen 17-19 %; IBC liefert 3-5 Prozentpunkte mehr Energie aus derselben Fläche, was der einzige Hebel ist, wenn die Fläche durch den Gehäusedeckel begrenzt ist. |
| ETFE-Frontlaminat (nicht PET) | PET-Laminate vergilben und verlieren im Außeneinsatz etwa 1-2 % Effizienz pro Jahr; ETFE ist für 10-25 Jahre UV-Belastung nach IEC 61215 Thermozyklus- und Feuchttest zertifiziert. |
| Integrierte Schottky-Sperrdiode (1N5817 oder gleichwertig) | Ohne sie wird das Panel zu einer 0,3-1mA Nachtlast, die Ihren 18650 rückwärts entlädt – der kumulative Blockiermechanismus, der in H2-4 beschrieben wird. |
| Abgedichtete Kabelverschraubung mit Zugentlastungsansatz und Epoxidverguss | Der Kabelausgang ist der am häufigsten genannte Ausfallpunkt in den 558 Bewertungen zum EverExceed B09CYWCCCY; das Vergießen der Kabeldurchführung kostet 0,05 $ im Stücklistenpreis und wird von Verbrauchermarken oft ausgelassen. |
| IV-Kurve dokumentiert bei 25°C und 60°C (Datenblatt, nicht nur Typenschild) | Die Zellleistung sinkt bei 60°C Zelltemperatur um 10-15 % — eine Temperatur, die ein Gehäusedeckel innerhalb einer Stunde Sommerhitze erreicht. Ohne die 60°C-Kurve ist Ihre Dimensionierungsrechnung auf Dach-Sommer optimistisch. |
| 5+ Jahre ETFE-laminierte Outdoor-Garantie mit dokumentiertem Thermozyklustest | Verbrauchermodule konzentrieren Ausfälle auf 12-24 Monate (laut den zuvor gezeigten Amazon-Langzeitdaten); eine 5-Jahres-Garantie signalisiert, dass die Laminierung chemisch tatsächlich für den Außeneinsatz spezifiziert wurde und nicht nur entsprechend gekennzeichnet ist. |
Die meisten Maker-Module erfüllen vier oder fünf dieser Punkte nicht. Alle acht zu erfüllen ist bei Produktionsmengen nicht teurer — es ist Standard-B2B-Spezifikation.
Zur Orientierung: Die 1,3W und 2,3W SMT-lötbaren Mini-Module, die wir von unseren Fabrikpartnern beziehen, basieren auf SunPower IBC-Zellen mit PET-, ETFE- oder Glasverkapselung, kundenspezifischem Vmp von 3V bis 48V und Standard-Musterlieferzeiten von 7-10 Tagen bei einer Produktion in 3-4 Wochen. Die Standardvariante unseres Lieferanten ist das 6V-Modul, genau weil das TP4056/CN3791-Ausfallproblem eine tägliche Anfrage von ESP32- und LoRa-Integratoren ist.
Wenn ein Anbieter nicht alle acht Punkte schriftlich bestätigen kann, gehen Sie weiter. Wenn er es kann, haben Sie 90 % der in diesem Artikel zuvor katalogisierten Ausfallursachen bereits vor dem Versand des ersten Prototyps ausgeschlossen.
Wo stehen Sie also? Wenn Sie ein bis fünf Prototyp-Wetterstationen für den Eigengebrauch bauen, filtert die 8-Punkte-Checkliste etwa 90 % der auf Amazon gelisteten Produkte heraus — die nächstgelegenen Standardmodule sind das CANADUINO 110×60mm 6V Modul und das Voltaic 6V 2W, und selbst diese erfüllen nicht die Anforderungen an die Kabeldurchführung und die 60°C IV-Kurvenlinien. Wenn Sie in die Produktion mit 50+ Einheiten gehen oder bereits eine feste Gehäusespezifikation haben, lösen kundenspezifisch zugeschnittene SMT-Module die Ausfallursachen durch Eliminierung statt durch Minderung. Wenn Sie irgendwo dazwischen liegen, bestellen Sie ein Muster eines 6V SunPower-Zellenmoduls und vergleichen Sie es direkt mit einem EverExceed in Ihrem tatsächlichen Einsatz — die Rückentladung und Wolkenbedeckungswerte werden Sie überraschen.
