Solarzellen für die strukturelle Überwachung von Brücken

Die durchschnittliche US-Brückeninspektion kostet 4.600 $ pro Spannweite – und Daten der Federal Highway Administration zeigen, dass 42 % der 617.000 Brücken des Landes eine strukturelle Gesundheitsüberwachung benötigen, die sie derzeit nicht haben. Das Nadelöhr ist nicht die Sensortechnologie. Es ist die Stromversorgung. Die meisten Brücken haben keine Steckdosen, und das Verlegen von Leerrohren zu einem Überwachungspunkt in der Mitte der Spannweite kann 15.000–40.000 $ an Arbeitskosten, Genehmigungen und Verkehrsregelung kosten, bevor ein einziger Datenpunkt erfasst wird.

Solarzellen lösen dieses Problem. Aber Brückenumgebungen unterscheiden sich von Dächern, Wetterstationen oder sogar Übertragungstürmen. Dieser Artikel behandelt, was Bauingenieure und Brückeninspektionsfirmen tatsächlich über die Spezifikation von Solar für Sensor-Knoten der strukturellen Gesundheitsüberwachung (SHM) wissen müssen.

Was Brücken-SHM-Sensoren tatsächlich verbrauchen

Der erste Schritt ist das Verständnis des Energiebedarfs. Die Überwachungslasten an Brücken variieren je nach Messgröße, aber die gängigen Sensortypen fallen in vorhersehbare Verbrauchsbereiche:

Die Sensoren selbst verbrauchen wenig Strom. Was Energie zieht, ist die Datenerfassungseinheit (DAQ), der Edge-Prozessor und – besonders – das Kommunikationsmodul.

Ein kompletter SHM-Knoten sieht typischerweise so aus:

Die meisten SHM-Knotenpunkte an Brücken liegen nach Berücksichtigung des Duty-Cyclings im Bereich von 1–5 W kontinuierlicher Äquivalenz. Das liegt gut innerhalb dessen, was ein richtig dimensioniertes kleines Solarpanel liefert.

Warum Brücken schwer mit Strom zu versorgen sind

Ein DOT-Ingenieur, der dies liest, kennt das Kernproblem bereits, aber es lohnt sich, es ausdrücklich darzulegen, da es jede Entscheidung zur Auswahl der Paneele beeinflusst.

Keine vorhandene elektrische Infrastruktur. Im Gegensatz zu Gebäuden haben die meisten Brücken keinen Wechselstromanschluss an den Stellen, an denen Sensoren installiert werden müssen – in der Mitte der Spannweite, an Pfeilern, an Dehnungsfugen, unterhalb der Fahrbahn. Einige neuere Brücken verfügen über Leerrohre für die Beleuchtung, aber deren Nutzung für Überwachungsgeräte erfordert eine elektrotechnische Prüfung und Genehmigungen, die Monate dauern können.

Neue Rohrleitungen zu verlegen ist teuer und störend. An einer stark befahrenen Autobahnbrücke erfordert jede Arbeit mit Fahrspur-Sperrungen Verkehrsmanagementpläne, Absperrpersonal und manchmal Nachtzuschläge. Eine Rohrleitung vom nächsten Stromanschluss zu einem Überwachungspunkt in der Brückenmitte ist kein 500-$-Job – es ist ein 15.000–40.000-$-Projekt, abhängig vom Brückentyp und Verkehrsaufkommen. Bei einer abgelegenen Landbrücke kann der nächste Netzanschluss eine Viertelmeile entfernt sein.

Wartungszugang ist begrenzt. Sobald Sensoren installiert sind, sollen sie jahrelang autonom laufen. Nur mit Batterie betriebene Systeme funktionieren 6–12 Monate, bevor jemand mit einem Inspektionsfahrzeug oder einer Unterbrücken-Plattform Batterien tauschen muss. Bei 2.000–5.000 $ pro Einsatz verschlingen Batteriewechsel schnell Ihr Überwachungsbudget.

Solarmodule mit einer richtig dimensionierten Batteriebank verwandeln ein 6-Monats-Batteriesystem in einen 5–10 Jahre autonomen Knoten. Das Modul lädt die Batterie täglich auf; die Batterie deckt Nacht- und bewölkte Zeiten ab. Kein Rohrleitungsbau. Keine Fahrspur-Sperrungen für Wartung. Keine wiederkehrenden LKW-Kosten.

Modulgrößen für SHM-Nutzlasten an Brücken

Die Berechnung der Größe ist einfach, sobald Sie drei Zahlen kennen: durchschnittlicher Stromverbrauch, schlechteste tägliche Sonnenstunden und Systemverluste.

Die Formel:

Modulleistung ≥ (Durchschnittliche Last in Watt × 24 Stunden) ÷ (Spitzen-Sonnenstunden × Systemeffizienz)

Für einen typischen SHM-Knoten an einer Brücke mit 1,5 W Durchschnittsverbrauch:

• Täglicher Energiebedarf: 1,5 W × 24 h = 36 Wh
• Winterliche Spitzen-Sonnenstunden (nördliche USA, nach Süden ausgerichtet): 3 Stunden
• Systemeffizienz (Laderegler + Batterie + Leitungsverluste): 0,65–0,75

Benötigtes Modul: 36 ÷ (3 × 0,70) = 17,1 W

Ein 8W-Multispannungsmodul eignet sich für leichtere Nutzlasten – Dehnungsmessstreifen plus LoRa-Kommunikation mit aggressivem Duty-Cycling verbrauchen durchschnittlich unter 0,5 W und benötigen nur etwa 7 Wh/Tag. Dieses Modul liefert das mit Reserve bei 3+ Spitzen-Sonnenstunden und unterstützt 5V/6V/9V/12V-Ausgang, was in den meisten DAQ-Konfigurationen einen externen Spannungswandler überflüssig macht.

Für schwerere Nutzlasten mit 4G-Mobilfunk-Uplinks und mehreren Sensorkanälen – im Durchschnittsbereich von 2–5 W – benötigen Sie Solarmodule mit 15–25 W. Die MPPT-Architektur gewinnt bei Teilbeschattung 15–20 % mehr Energie als PWM, was auf Brücken wichtig ist, wo Geländer, Tragwerke und vorbeifahrender Verkehr zeitweise Schatten werfen.

LiFePO₄-Batterien sind hier die richtige Wahl, nicht versiegelte Blei-Säure-Batterien. Brückenumgebungen erleben große Temperaturschwankungen – die Deckoberflächentemperaturen können im Sommer 60°C und im Winter im Norden −30°C erreichen. LiFePO₄ behält bei −20°C 70–80 % Kapazität, während Blei-Säure 30–50 % verliert.

Montage an Brücken: Geländer, Widerlager und Pfeiler

Brückenmontage ist keine Dachmontage. Man darf keine tragenden Bauteile anbohren, und alles, was an der Brücke befestigt ist, muss Vibrationen, Wind und Inspektionszugang standhalten.

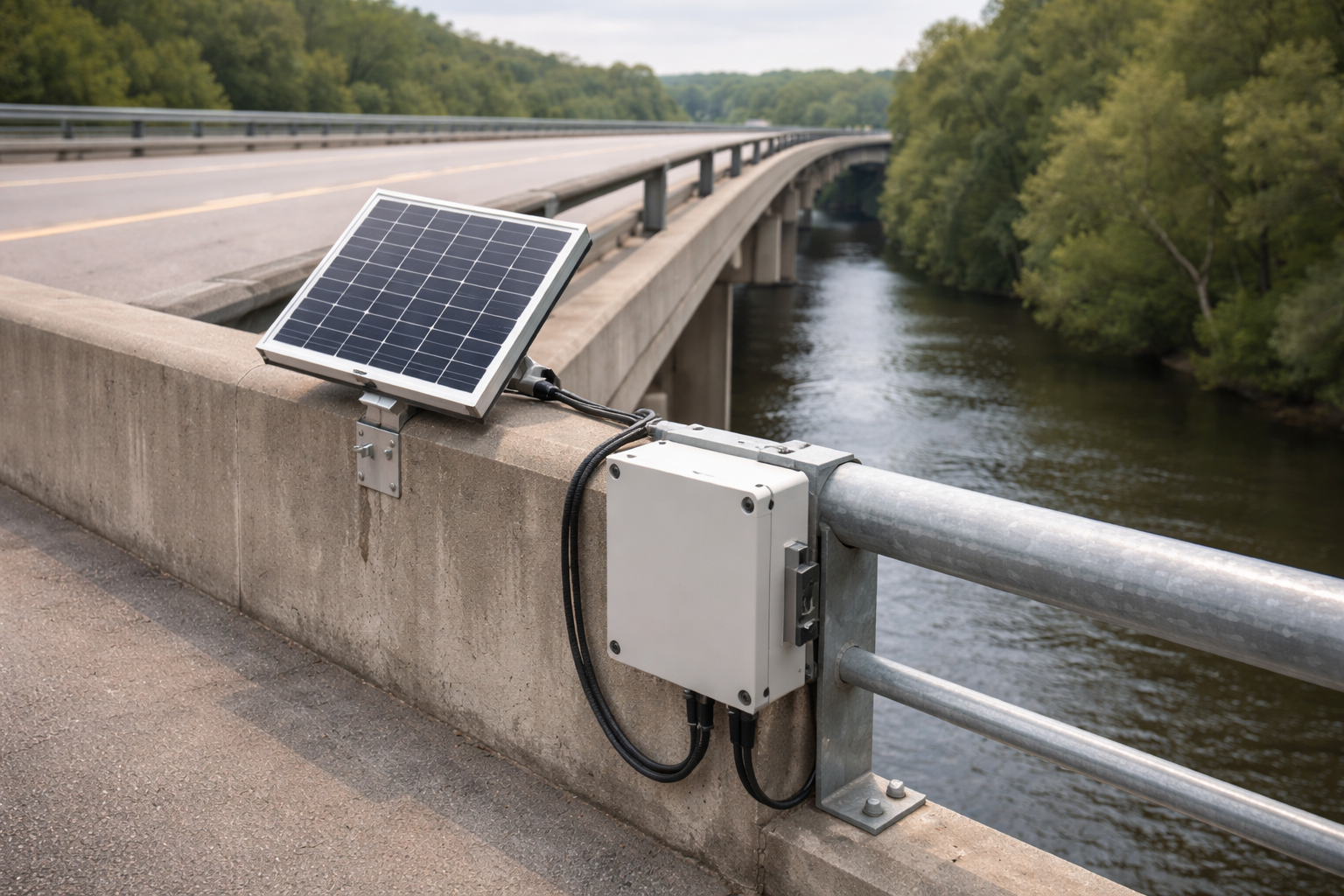

Geländer-/Brüstung-Montage ist der häufigste Ansatz für Sensoren auf Fahrbahnebene. Eine Pfostenhalterung klemmt am Geländerpfosten oder wird an der Brüstungswand befestigt. So bleibt das Panel über der Fahrbahnoberfläche, ist zur Sonne geneigt und außerhalb des Fahrzeugfreiraums. Das Panel zeigt nach Süden (oder Südost/Südwest je nach Brückenorientierung), und das Kabel verläuft am Geländer entlang zum Sensor-Knoten, der unterhalb der Fahrbahnkante oder an der Fuge montiert ist.

Auflager-Montage eignet sich gut für die Überwachung von Dehnungsfugen und Sensoren am Brückenende. Die Auflagerfläche ist Beton, was mechanische Anker oder Klebemontage erfordert. Panels, die an Auflagern montiert sind, befinden sich unterhalb der Fahrbahn und sind somit vor direktem Verkehrseinfluss geschützt, erhalten aber je nach Brückenhöhe und Umgebung möglicherweise weniger direkte Sonneneinstrahlung.

Pier-Montage dient Sensoren in der Brückenmitte und auf Wasserebene (Erosionsüberwachung, Wasserstand). Pier-montierte Panels sitzen hoch genug, um Hochwasser zu vermeiden — prüfen Sie die lokale 100-Jahres-Hochwasserhöhe und fügen Sie eine Sicherheitsmarge hinzu. ETFE-laminierte Panels vertragen Feuchtigkeit und gelegentliche Spritzwasser besser als PET-Laminierung, die nach 2–3 Jahren in feuchten Umgebungen zu vergilben beginnt.

Für nicht standardmäßige Montagesituationen — gewölbte Flächen, ungewöhnliche Winkel, begrenzte Montagefläche — sind kundenspezifische Panel-Geometrien oft die praktische Lösung. Wir haben Panels so klein wie 35×22 mm für eingebettete Sensoranwendungen gebaut und können spezifische Spannungsanforderungen (3V–48V) erfüllen, um DC-DC-Wandlungsverluste in der Stromversorgungskette zu vermeiden.

Kommunikation: Mobilfunk vs. Satellit

Das Panel muss das Funkgerät mit Strom versorgen, und die Wahl des Funkgeräts beeinflusst den Stromverbrauch.

Mobilfunk (4G LTE/LTE-M/NB-IoT) ist die Standardlösung für städtische und vorstädtische Brücken mit Sendemastabdeckung. LTE-M- und NB-IoT-Module ziehen während der Übertragungsphasen 0,5–1,5 W und fallen im Ruhezustand auf Mikroampere. Ein 10-Sekunden-Uplink alle 15 Minuten erhöht den durchschnittlichen Stromverbrauch um etwa 0,1–0,3 W. Das ist der einfache Fall — ein 8–12 W Panel reicht aus.

Satellit (Iridium SBD, Swarm, Globalstar) ist notwendig für abgelegene Brücken — Forststraßen, ländliche Kreisstraßen, Gebirgspässe. Satellitenmodems ziehen während der Übertragung 1,5–3 W und benötigen oft längere Uplink-Zeiten (30–90 Sekunden für Iridium SBD). Der durchschnittliche Stromverbrauch liegt 0,3–0,8 W über dem von Mobilfunk. Planen Sie ein 15–25 W Panel für satellitenverbundene SHM-Knoten ein, plus eine größere Batterie, um die Übertragungsspitzen abzufangen.

LoRaWAN liegt zwischen den beiden, wenn ein Gateway im Bereich von 5–15 km ist. LoRa-Module verbrauchen unter 0,5 W während der Übertragung. Wenn eine nahegelegene Struktur (Mautstelle, Wartungsgebäude, Brückenwärterbüro) Netzstrom für ein Gateway hat, ist LoRa zum Gateway plus Mobilfunk-Backhaul vom Gateway die stromsparendste Architektur. Das Brückenseitige Panel muss nur den LoRa-Endpunkt versorgen — so wenig wie 4–8 W. Die Anforderungen an die Gateway-Stromversorgung haben wir in unserem IoT-Sensor-Solarleitfaden behandelt, der auch für Brückengateway-Installationen gilt.

Umweltbeständigkeit: Glas vs. ETFE vs. PET

Brückenpanels sind rauen Bedingungen ausgesetzt — UV-Strahlung, Salznebel an Küstenbrücken, Frost-Tau-Wechsel, Vibrationen durch Verkehr.

Glaslaminierte Panels sind die langlebigste Option für den Langzeiteinsatz. Sie widerstehen UV-Abbau, Kratzern und chemischer Belastung. Der Nachteil ist das Gewicht — relevant bei der Montage an alternden Geländersystemen mit begrenzter Tragfähigkeit.

ETFE-Laminierung ist der beste Kompromiss für die meisten Brückeneinsätze. Sie widersteht UV besser als PET, verträgt Temperaturschwankungen gut und wiegt weniger als Glas. Es ist unsere Standardempfehlung für Outdoor-IoT- und Infrastrukturüberwachungsanwendungen.

PET-Laminierung ist die Budgetoption. Geeignet für 2–3 Jahre Einsatz, aber erwarten Sie Vergilbung und Effizienzverlust in Umgebungen mit hoher UV-Belastung. Für ein Brückenüberwachungssystem, das 5–10 Jahre laufen soll, ist PET nicht die richtige Wahl.

Die Entscheidung beruht auf drei Zahlen

Die Dimensionierung des Panels für die Brücken-SHM ist nicht kompliziert, sobald Sie das Strombudget, die ungünstigsten Sonnenstunden für Ihren Standort und die realistisch aufrechterhaltbare Wartungszugriffsfrequenz festgelegt haben. Überdimensionieren Sie das Panel um 30–50 % über die Mindestberechnung hinaus — die zusätzlichen Kosten sind im Vergleich zu einem einzigen Einsatzfahrzeug zur Fehlerbehebung an einem ausgefallenen Knoten vernachlässigbar.

Benötigen Sie ein Panel, das für Ihre Brückenüberwachungsanwendung spezifiziert ist? Senden Sie uns die Sensor-Payload-Liste, den Brückenstandort und die Montagebeschränkungen — wir bestätigen die Panelgröße, Spannungsausgabe und Art der Verkapselung, bevor Sie sich für Hardware entscheiden. Kompatibilitätsprüfung anfordern →
