Hur du driver dina smarta bikupssensorer med solenergi — från hobby till kommersiell bigård

Solpanel för bikupsövervakning: Guide för dimensionering, montering och installation

En biodlare i Oregon kontaktade oss förra året med ett problem vi inte sett tidigare. Han hade buntbandat en liten solpanel direkt på toppen av sin kupa — precis vid ingången. Inom två veckor hade bina täckt panelens kanter med propolis, och födosökarna studsade mot glaset på väg in. Övervakaren fungerade bra. Bina gjorde det inte.

Den konversationen lärde oss något värt att dela: att driva en bikupsövervakare är inte svårt. Att placera panelen på rätt plats — det är där de flesta installationer går fel.

Den här guiden går igenom hur man dimensionerar en solpanel för sensorer i kupövervakning, var man monterar den utan att störa bina och hur man ställer in pålitlig laddning för säsongslång drift.

Vad en smart bikupsövervakare faktiskt drar

Innan du väljer en panel måste du veta vad du ska driva. En typisk nod för kupövervakning inkluderar någon kombination av:

• Våg (lastceller under kupan) — följer honungsflöde, svärmningshändelser och födosöksmönster
• Temperatur- och fuktighetssensor (inne i yngellådan) — tidig varning för yngelsjukdom eller ventilationsproblem
• Akustisk/vibrationssensor — upptäcker svärmning 24–48 timmar innan det händer genom att plocka upp förändringar i kupans surrfrekvens

De flesta av dessa sensorer är lågförbrukande i sig. Den verkliga energikostnaden kommer från mikrokontrollern och radion.

Typisk energibudget för en nod i en kupa:

Fälttester med ESP32-baserade sensornoder visar att djupviloläge minskar energiförbrukningen med ungefär 94 % jämfört med ständig drift. Det är skillnaden mellan att behöva en 20W-panel och en 2W-panel.

Siffran 0,5 Wh/dag förutsätter ren LoRa utan WiFi. Om din övervakare använder WiFi istället för LoRa, förvänta dig 2–3 gånger högre förbrukning — WiFi-anslutningens handskakningar kan ensamma nå upp till 250 mA. För bigårdar är LoRa nästan alltid det bättre valet eftersom dina kupor troligen ändå är långt från en router.

Hur man dimensionerar panelen: 2–4W per kupa

Här är beräkningen för dimensionering, förenklad.

Steg 1: Känn ditt dagliga energibehov. För en LoRa-bikupövervakare är det 0,5–1,5 Wh/dag. Räkna med 1 Wh för en typisk installation med vikt-, temperatur- och akustiksensorer.

Steg 2: Ta hänsyn till verkliga solförhållanden. Bigårdar ligger på fält, i fruktträdgårdar eller skogsbryn. Du får inte taknivå av sol. Räkna med 3–4 timmar effektiv sol per dag (kallat "peak sun hours") och ta hänsyn till systemförluster — laddningseffektivitet, batteriets rundgångsförluster, mulna dagar.

Steg 3: Lägg på en säkerhetsmarginal. Multiplicera ditt dagliga behov med 3× för att täcka mulna perioder och vintermånader.

Det ger dig: 1 Wh × 3 ÷ 3 timmar = ~1W minimipanelvärde.

I praktiken träffar 2–4W paneler den perfekta balansen för kupövervakare. En 2W-panel fungerar i soliga klimat med långa somrar. En 4W-panel ger marginal för norra breddgrader, delvis skuggade bigårdar och vinterövervakning.

Vår 4W multispänningspanel kostar 42,90 USD och ger 5V, 6V, 9V eller 12V — så den fungerar oavsett om din laddningsregulator förväntar sig 5V USB-ingång eller 6V direkt. En panel, en kupa. Det är förhållandet att planera efter.

Vi har byggt paneler så små som 35×22 mm för bärbara prototyper. För kupövervakare, dock, gå inte för smått. En panel under 2W ger inte tillräcklig buffert för de 3–5 mulna dagarna i rad som absolut kommer under våruppbyggnaden — precis när du mest vill att dina övervakare ska fungera.

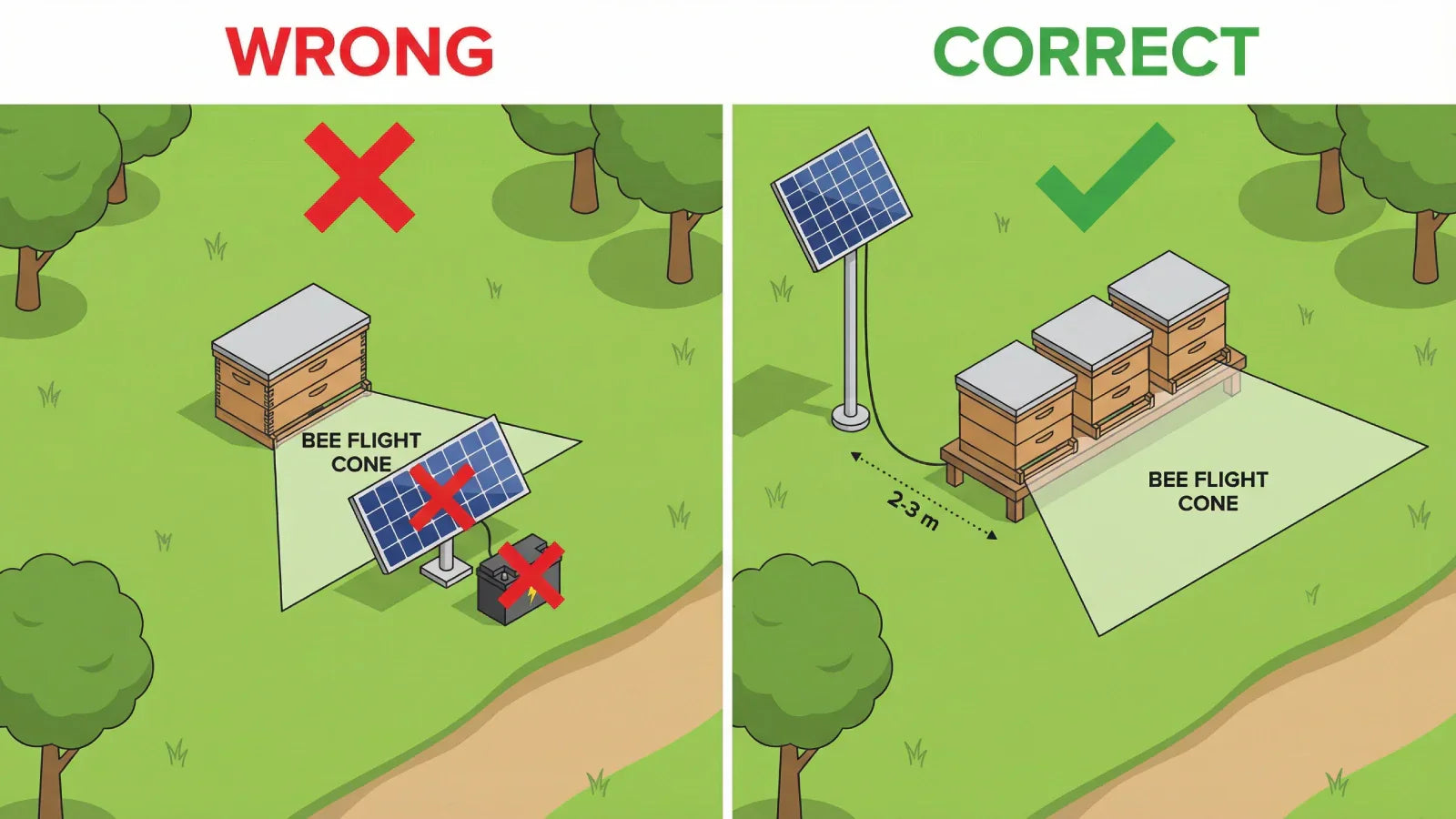

Var man monterar: Håll panelen borta från ingången

Här snubblar biodlarna ofta. Placering av solpaneler nära kupor har regler som inte gäller någon annanstans:

Regel 1: Montera aldrig panelen nära kupans ingång. Bin navigerar med visuella landmärken. En blank, reflekterande panel precis vid deras dörr förvirrar de återvändande skattletarna. Vissa biodlare rapporterar att bin landar på varma paneler istället för vid ingången.

Regel 2: Räkna med propolis. Bin tätar springor och kanter med propolis — en klibbig kåda de samlar från trädknoppar. Om din panel sitter på kupkroppen kommer bina att behandla dess kanter som springor som måste tätas. Det dödar inte panelen, men propolis som kryper in på den aktiva ytan minskar effekten över tid.

Regel 3: Ge det avstånd. De två monteringssätten som fungerar:

Alternativ A: Separat stolpmontering

Plantera en stolpe eller påle 2–3 meter från kupgruppen. Montera panelen på toppen, vinklad mot söder (norra halvklotet). Dra kabeln till varje kupnod.

Fördelar: Bästa solljus, ingen störning för bina, lätt att rengöra och justera vinkeln efter säsong.

Nackdelar: Extra hårdvara, kabelhantering över bigården, potentiell snubbelrisk.

Detta är det självklara valet för kommersiella bigårdar med 100+ kupor. En större panel (8–25W) på en stolpe kan driva en central LoRa-gateway, medan varje kupnod drivs av sitt eget lilla batteri som laddas upp av en mindre dedikerad panel.

Alternativ B: Takmontering på kupan

Montera panelen på ytterlocket (teleskoplocket) på kupan, men vinkla den bort från ingångssidan. Använd distanser för att skapa ett mellanrum så att bina inte täpper till kanterna mot takytan med propolis.

Fördelar: Behöver ingen extra stolpe, panelen följer med kupan om du flyttar den.

Nackdelar: Delvis skuggad av närliggande kupor i rad, bin kan ändå undersöka, begränsad vinkeloptimering.

Om du monterar på taket, rikta panelen mot baksidan eller sidan av kupan — aldrig mot framsidan. Bin som närmar sig ingången flyger i en konform, och allt reflekterande i den konen orsakar tveksamma loopar som slösar deras energi under nektarflöden.

Batteri och laddning: Varför TP4056 inte är idealisk

De flesta kupövervakare drivs av antingen:

• 3,7V LiPo-påsförpackad cell — lättare, enklare att passa in i ett väderskyddat hölje
• 18650 Li-ion-cell — robustare, lättare att byta ut, allmänt tillgänglig

Ett enda 18650 (3 000–3 500 mAh) lagrar cirka 11–13 Wh. Vid 1 Wh/dag förbrukning ger det 10+ dagars autonomi utan sol. Gott om marginal.

Laddningskretsen är viktigare än man tror. TP4056-modulen finns överallt i DIY-guider — den kostar 0,50 USD, fungerar med USB-kabel och laddar litiumceller. Men den har ett specifikt problem med solcellsingång.

TP4056 förväntar sig en stabil 5V-källa. Solpaneler ger inte stabil spänning — utgången varierar med molntäcke, tid på dagen och paneltemperatur. När spänningen sjunker under TP4056:s tröskel återställer den laddningscykeln. När spänningen återkommer återställs den igen. Denna ständiga cykling sliter på batteriet och slösar energi.

Bättre alternativ:

För en hobbyinstallation (1–5 kupor) är CN3791 mest prisvärd. För en kommersiell installation (50+ kupor) är det värt att lägga extra på SPV1040 eller en riktig MPPT-modul — effektivitetsvinsten betalar sig i mindre paneler.

Vi skickar paneler med bara ledningar som standard, just för att de flesta IoT-byggare vill koppla till sin egen laddningsregulator. Om du prototypar och vill ha en panel förkopplad med en specifik kontakt (JST, barrel jack, USB-C) kan vi ordna det vid beställningar på 50+.

Kommersiella bigårdar: Skalning till 100+ kupor

Här blir ekonomin intressant. Smart övervakning av bikupor växer snabbt — hobbybiodlare vill veta när det är dags att skörda, och kommersiella verksamheter med 100–500+ kupor behöver tidig svärmningdetektion och stöldlarm.

För stora bigårdar ser arkitekturen vanligtvis ut så här:

• Per kupnod: Sensorer + MCU + LoRa-radio + litet batteri + 2–4W solpanel
• Per bigårdsgateway: LoRa-mottagare + mobilmodem (4G) + större batteri + 8–25W solpanel

LoRa-räckvidd i öppna fältförhållanden (vilket bigårdar vanligtvis är) når 2–5 km fri sikt. En gateway täcker en hel bigård.

Kostnad per kupa för solcellsdelen:

I större skala (100+ kupor) sänker specialanpassade panelstorlekar och volympriser solkostnaden per nod avsevärt. Om din övervaknings-PCB har en specifik storlek kan vi anpassa panelens mått för att skapa en integrerad enhet — inget spillutrymme, renare installation.

Snabbreferens: Panelstorlek efter övervakningstyp

Om du precis har börjat täcker standardnivån 90% av vad biodlare i trädgården behöver. Viktdata ensam berättar mer om din kupa än veckovisa inspektioner någonsin kan.

Att välja rätt panel för din bigård

För en fullständig översikt av små solpaneler för sensorapplikationer täcker vår mini solpanelkollektion spannet från 0,11W till 25W. IoT-sensorsidan för solenergi förklarar effektberäkningarna för olika sensortyper.

Här är något som de flesta solcellsdatablad inte berättar: den angivna effekten förutsätter perfekta labbförhållanden — 1000 W/m² bestrålning, 25°C celltemperatur, luftmassa 1,5. Din bigård är inget labb. En panel som ligger på ett mörkt kupetak i juli kan nå 60–70°C och förlora 8–12% av sin angivna effekt bara på grund av värmen. Det är ytterligare en anledning till att 3× säkerhetsmarginal vid dimensionering inte är överdrivet — det är minimum för en installation du inte vill behöva övervaka hela tiden.

Behöver du en specifik panelstorlek för att passa ditt kupövervakningsskåp, eller volympriser för en kommersiell bigårdsinstallation? Vi gör specialmått från 35×22mm och volympriser på standardpaneler. Skicka oss dina specifikationer — inkludera dina sensorplattors mått och dagliga energibudget, så rekommenderar vi rätt panel och spänning.
