Eisüberwachungssysteme: Was Versorgungsunternehmen vor dem nächsten Sturm brauchen
Eis ist eine der wenigen Gefahren, die eine völlig intakte Leitung schnell an ihre mechanischen Grenzen bringen kann. Das Schwierige ist, dass die frühen Stadien oft von der Straße aus „in Ordnung“ aussehen – bis das Durchhängen zunimmt, Hardware sich zu lockern beginnt oder ein Korridor unsicher für Patrouillen wird. Deshalb hat sich die Eisüberwachung von einem „Nice-to-have“ zu einem praktischen Werkzeug in winteranfälligen Regionen entwickelt.
Dieser Leitfaden erklärt, wie Eisüberwachungssysteme funktionieren, was gemessen werden sollte (und was nicht überversprochen werden darf), wie man Daten in Betreiberaktionen umsetzt und wie man eine Installation plant, die auch bei dem Wetter online bleibt, das Sie beobachten möchten.
Warum Eisschäden allein mit Patrouillen schwer zu bewältigen sind
Die meisten Wintersturm-Einsatzpläne verlassen sich immer noch stark auf Inspektionen und Wetterinformationen. Beides ist wichtig – aber keines davon sagt Ihnen, was der Leiter tatsächlich in Echtzeit trägt. Eisbildung kann sich stark je nach Mikroklima unterscheiden: Höhenunterschiede, Flussquerungen, Windbelastung und Temperaturgradienten entlang desselben Korridors.
Und während der schlimmsten Stunden eines Sturms ist die Sicht für Patrouillen eingeschränkt (Dunkelheit, gefrierender Regen, Wind, Zugangsbeschränkungen). Hier zeigt die Echtzeitüberwachung ihren Wert: Sie raten nicht, ob die Leitung belastet wird – Sie beobachten es.
Was ist ein Eisüberwachungssystem?
Ein Eisüberwachungssystem ist eine Kombination aus Geräten am Leitungsrand und Software, die das Eisrisiko und die Eisakkumulation an Freileitungen oder Schutzdrähten schätzt oder direkt misst – und diese Informationen in Alarme umwandelt, auf die Betreiber reagieren können.
In der Praxis fallen Systeme in zwei Kategorien:

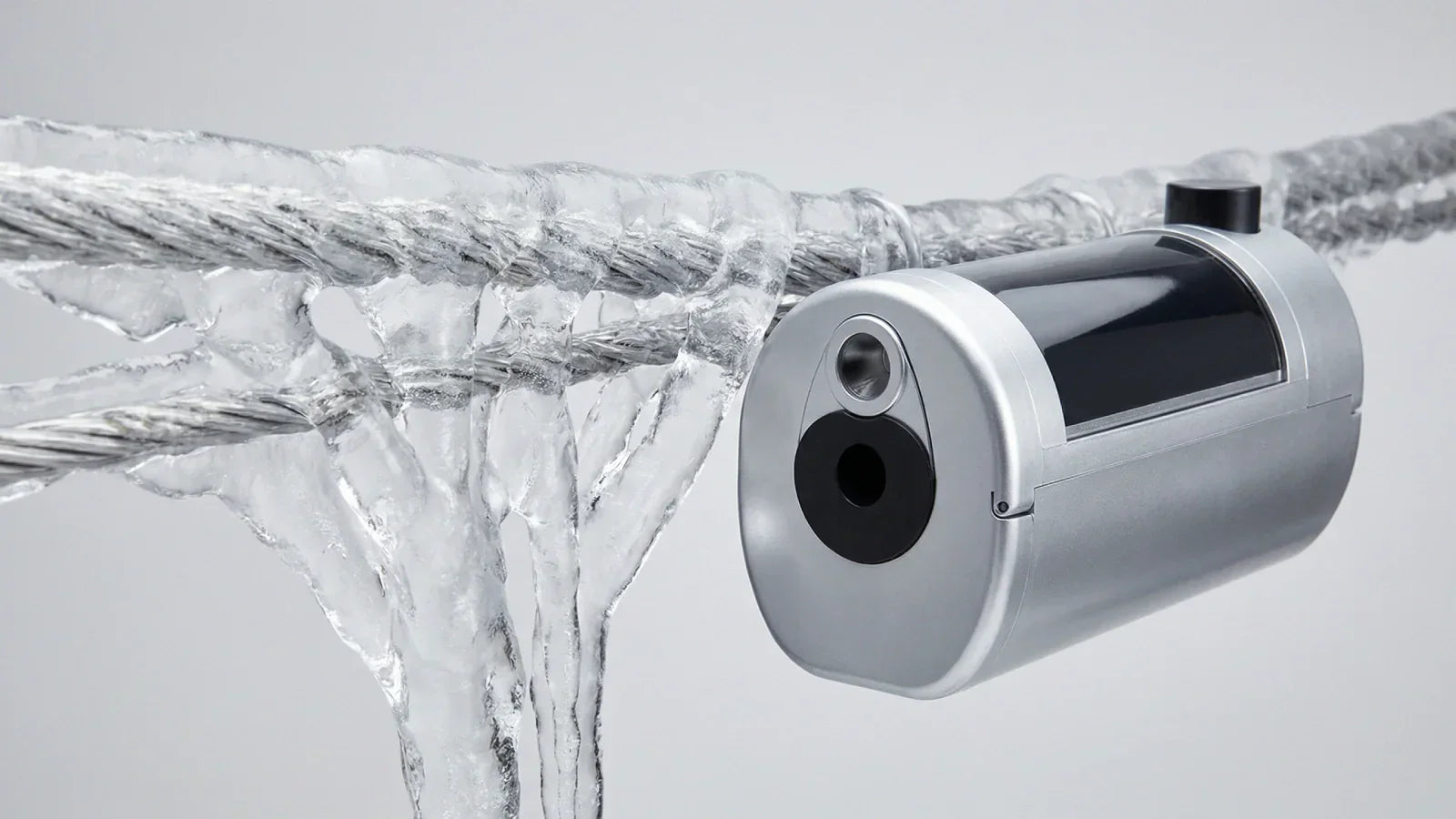

Direkte Eis-Messung konzentriert sich darauf, die Eisbedingungen an der Leitung zu messen (oft unterstützt durch Video-Bestätigung und Analysen). Wenn Ihr Ziel ist, „wie viel Eis gerade auf der Leitung ist“, ist die direkte Messung meist am operativ nützlichsten. Ein konkretes Beispiel ist unser Überwachungssystem für Eisbildung an Übertragungsleitungen, das Online-Leistung, Eisbewusstsein und Korridor-Sichtbarkeit in einem Knoten kombiniert.
Proxy-basierte Überwachung verwendet Signale, die mit Eisbelastung korrelieren – wie Spannungsänderungen, Verhalten der Leiter-Temperatur, Bewegungs-/Vibrationsmuster oder Trends bei den Freiraummargen. Proxy-Signale können sehr effektiv sein, wenn Ihr Ziel darin besteht, ein „steigendes mechanisches Risiko“ entlang eines Korridors zu erkennen, besonders in Kombination mit einem klaren Alarmablauf.
Warum Prognosen hilfreich sind – aber nicht ausreichen
Wettervorhersagen sind ein guter Ausgangspunkt für Personalplanung und Einsatzbereitschaft, aber sie messen nicht, was auf einem bestimmten Abschnitt tatsächlich passiert. Zum Beispiel definiert der US National Weather Service gefrierenden Regen als Regen, der beim Kontakt gefriert und eine Eisschicht bildet. Diese Definition ist für das Bewusstsein nützlich, sagt aber nicht, ob ein bestimmter Korridor schneller vereist als erwartet.
Versorgungsunternehmen, die in Eisregionen gut abschneiden, betrachten Wettervorhersagen meist als „Kontext“ und Leitungsseitensensorik als „Wahrheit“. Das Ziel ist, Unsicherheiten in den Stunden mit schlechter Sicht vor Ort zu eliminieren.
Wie Eis Schäden und Ausfälle verursacht
Eis verursacht keinen einzelnen Ausfallmodus. Es addiert mehrere Belastungen gleichzeitig: zusätzliches Gewicht, das Durchhang und Spannung verändert, Windlasten, die Kräfte vervielfachen, und aerodynamische Instabilität, die große Leiterbewegungen (Galloping) auslösen kann. Wenn sich die Bedingungen ändern, können Ablöseereignisse plötzliche dynamische Lasten erzeugen, die die Hardware belasten.
Die technischen Details variieren je nach Leitungsklasse und Strukturtyp, und die Auslegungslast wird durch geltende Normen und lokale Klimabedingungen bestimmt. IEC 60826 ist eine weit verbreitete Referenz für Belastung und Festigkeitsanforderungen von Freileitungen. (Ihre regionale/nationale Norm kann abweichen.) IEC 60826 Übersicht
Operativ ist die wichtigste Erkenntnis einfach: Wenn Sie die Belastung früh genug erkennen, können Sie die am wenigsten störende Maßnahme wählen – statt erst zu reagieren, wenn bereits Schaden entstanden ist.
Was zuerst gemessen werden sollte (damit Alarme handlungsfähig bleiben)
„Mehr Daten“ ist nicht dasselbe wie „bessere Entscheidungen“. Für die meisten Versorgungsunternehmen sollte die erste Implementierung auf drei Ergebnissen basieren: (1) Frühwarnung bei unsicherer Belastung, (2) Sicherheit, Enteisung oder betriebliche Änderungen auszulösen, und (3) Dokumentation für die Nachbereitung.
Ein praktisches Starter-Messset kombiniert normalerweise: Eisbewusstsein (direkt oder indirekt), mechanisches Verhalten (Spannung / Bewegung / Freiraumtrends) und Gerätezustand (damit Bediener wissen, wann ein Sensor offline ist). Wenn das Risiko von Freiraumüberschreitung in Ihren Winterkorridoren eine Hauptsorge ist, kann die Sichtbarkeit des Leiterdurchhangs ein nützliches Begleitsignal sein – siehe unseren Leitfaden zu Durchhang-Erkennung und Freiraumüberwachung von Leitern.
Alarmierung, die echten Bedieneraktionen entspricht
Eisüberwachung hängt von einer Frage ab: Was passiert, wenn der Alarm ausgelöst wird? Wenn die Antwort lautet „jemand schaut sich ein Dashboard an, wenn er Zeit hat“, wird das Programm den ersten Winter nicht überstehen.
Die stärksten Programme verknüpfen Alarme mit einer kurzen Reihe vordefinierter Maßnahmen. Viele Teams verwenden eine dreistufige Struktur: eine Beobachtungsebene, die die Überwachungsfrequenz erhöht, eine Warnstufe, die einen Enteisungs- oder Umschaltplan vorbereitet, und eine kritische Stufe, die die Ausführung unter einem genehmigten Verfahren auslöst. Die Schwellenwerte können in Bezug auf Freigabemargen, geschätzte Last im Vergleich zu Designannahmen oder Proxy-Signale definiert werden, die Ihr Ingenieurteam während eines Piloten validiert hat.
Enteisungsoptionen: was Überwachung tatsächlich ermöglicht
Überwachung entfernt Eis nicht von selbst. Sie gibt Ihnen genug Sicherheit, um frühzeitig die richtige Maßnahme zu wählen. Je nach System kann Enteisen mechanische Methoden, gezielte Feldarbeit oder thermische Ansätze umfassen, die die Leiter-Temperatur durch Erhöhung des Stroms steigern.
Wenn thermisches Enteisen Teil Ihres Plans ist, behandeln Sie es als ingenieurtechnisches Verfahren, nicht als Improvisation. Sie müssen die Strom-Temperatur-Beziehung für den spezifischen Leiter und die Wetterannahmen bestätigen und während der Ausführung die Freigabe- und Hardwaregrenzen überprüfen. IEEE 738 ist die häufig zitierte Methode zur Berechnung der Strom-Temperatur-Beziehung von blanken Freileitern unter stationären Bedingungen. Übersicht zum IEEE 738 Standard
Eine praktische Lektion aus der Praxis: Der „richtige“ Zeitpunkt zum Handeln ist oft früher als Teams erwarten. Es ist einfacher, der Ansammlung voraus zu sein, als aufzuholen, wenn der Korridor bereits nahe an einer Grenze ist.
Die versteckte Abhängigkeit: Stromversorgung und Betriebszeit bei extremer Kälte
Eisüberwachung ist nur dann wertvoll, wenn sie während Kälteeinbrüchen, Stürmen und eingeschränktem Zugang online bleibt. Wenn ein Knoten bei sinkenden Temperaturen oder eingeschränktem Wartungszugang ausfällt, verlieren Sie die genaue Sichtbarkeit, für die Sie ihn installiert haben.
Deshalb bevorzugen viele Versorgungsunternehmen Architekturen, die Batteriewechselzyklen reduzieren und Daten kontinuierlich halten. Wenn Sie Ansätze vergleichen, beginnen Sie mit der praktischen Stromfrage: selbstversorgte Sensoren mit CT-Energiegewinnung. Für Projekte, die eine dedizierte „Stromschicht“ am Leiter benötigen, um Überwachungsdaten online zu halten (Kameras, Gateways, Eisbildungsknoten), sehen Sie sich unsere Stromversorgung für Freileitungen zur Überwachung an.
Implementierungsfahrplan: ein winterbereiter Pilot
Der schnellste Weg, Geld zu verschwenden, ist die Installation von Sensoren ohne Winterbetriebshandbuch. Ein besserer Ansatz ist ein fokussierter Pilot, der drei Dinge beweist: Ihr Team vertraut den Signalen, die Alarme führen zu Aktionen und die Verfügbarkeit ist unter Ihren kältesten Bedingungen stabil.
Eine einfache Rollout-Reihenfolge, die in der Praxis gut funktioniert: Beginnen Sie mit der Korridorwahl (wo Vereisungsrisiko und Folgen am höchsten sind), definieren Sie Alarmaktionen vor der Installation, validieren Sie die Kommunikationsabdeckung unter Sturmbedingungen, führen Sie eine Tischübung „Eisereignis“ durch und überprüfen Sie dann jedes Winterereignis, um Schwellenwerte anzupassen. Diese Feedbackschleife macht das System zu einem Werkzeug, dem die Teams vertrauen.
ROI ohne Übertreibung: So rechtfertigen Sie die Eisüberwachung intern
Der glaubwürdigste ROI-Fall beruht nicht auf dramatischen öffentlichen Anekdoten. Er nutzt Ihre eigene Historie: Überstunden bei Sturmwiederherstellung, Auftragnehmerkosten, Ersatzhardware, Zugangskosten und die betriebliche Auswirkung eingeschränkter Betriebsfähigkeit nach Schäden.
Eine klare Formulierung des Business Case ist: (vermeidbare Schäden + vermiedene Notfalleinsätze + reduzierte Ausfallkosten) − (Systemkosten + Betriebskosten). Selbst wenn Sie dem Programm nur einen konservativen Anteil der Verbesserungen anrechnen, kann die Amortisation in Hochrisikokorridoren überzeugend sein.
FAQ: Eisüberwachungssysteme
Brauchen wir direkte Eisstärkemessungen, um Nutzen zu erzielen?
Nicht immer. Stellvertreter-Signale (Spannung, Bewegung, Freiraumtrends, Temperaturverhalten) können ausreichen, um frühe Maßnahmen zu steuern. Direkte Messungen werden wertvoller, wenn Sie klare „Go/No-Go“-Sicherheit für Enteisungsentscheidungen benötigen.
Wie vermeiden wir Alarmmüdigkeit?
Halten Sie Schwellenwerte an Aktionen gebunden, zeigen Sie den Gerätezustand klar an und beginnen Sie mit einem engen Korridorbereich. Wenn Bediener nicht in einem Satz erklären können, was ein Alarm bedeutet, ist er für Sturmzeiten zu komplex.
Wann ist die beste Jahreszeit für den Einsatz?
Idealerweise vor der Eissaison, wenn Installation und Inbetriebnahme planbar sind. Wintereinsätze sind möglich, aber Zugang und Sicherheit verlangsamen oft alles.
Ersetzt die Überwachung Inspektionen?
Nein. Es ändert, wo und wann Sie inspizieren. Überwachung reduziert die Zeit für blinde Patrouillen und hilft den Teams, sich auf die Abschnitte zu konzentrieren, die wahrscheinlich Probleme haben.
Was sollte für Bediener sichtbar sein?
Geschätztes Korridorrisiko, Alarmstufe, Vertrauensindikator, Zeitstempel und Geräteverfügbarkeit/-zustand. Wenn Ihr System nicht anzeigen kann, dass „dieser Knoten offline ist“, erzeugt es falsches Vertrauen.
