Aktualisiert April 2026 – Wie man eine zugeschnittene IBC-Zelle für ESP32, LoRaWAN und Sensorknoten dimensioniert, mit realen Energieplänen und schattierungsangepassten Berechnungen.
IoT-Geräte an abgelegenen Orten – Bodensensoren, Wetterstationen, Asset-Tracker – benötigen Strom, der nicht von Steckdosen oder Batteriewechselplänen abhängt. Eine zugeschnittene Solarzelle, kleiner als eine Briefmarke, kann einen ESP32 unbegrenzt betreiben, aber nur, wenn die Zellgröße an den tatsächlichen Stromverbrauch des Geräts angepasst ist. Zu groß bedeutet Geld- und Platzverschwendung. Zu klein bedeutet, dass das Gerät jede bewölkte Woche ausfällt.
Diese Anleitung führt durch den Dimensionierungsprozess für drei gängige IoT-Architekturen, mit realen Stromverbrauchswerten und realistischen Solarbedingungen.
Beginnen Sie mit dem Energiebedarf des Geräts
Bevor Sie eine Zelle auswählen, messen oder schätzen Sie den Energieverbrauch Ihres Geräts über 24 Stunden. Die meisten IoT-Geräte verbringen 99 % der Zeit im Tiefschlaf und wachen nur kurz auf, um Sensoren auszulesen und Daten zu senden.
| Gerät / Modus | Stromaufnahme | Tägliche Betriebszeit | Täglicher Energieverbrauch |
|---|---|---|---|
| ESP32 Tiefschlaf | 10 µA | 23 Std. 50 Min. | 0,12 mAh |
| ESP32 WiFi aktiv | 180 mA | 10 Minuten | 30 mAh |
| LoRaWAN Knoten Schlafmodus | 2 µA | 23 Std. 57 Min. | 0,01 mAh |
| LoRaWAN TX (SF7) | 45 mA | 3 Minuten | 2,25 mAh |
| GPS-Modul aktiv | 35 mA | 30 Sekunden pro Fix | ~0,3 mAh (12 Fixes/Tag) |
| BME280 Sensor auslesen | 0,8 mA | 5 Sekunden pro Messung | ~0,03 mAh (288 Messungen/Tag) |
Eine typische ESP32 + BME280 Wetterstation, die alle 5 Minuten per WiFi meldet, verbraucht etwa 30–35 mAh pro Tag bei 3,3V – ungefähr 100 mWh. Ein LoRaWAN-Bodenfeuchtesensor, der stündlich meldet, verbraucht etwa 3–5 mAh pro Tag – ungefähr 15 mWh. Das LoRaWAN-Gerät benötigt ein Zehntel der Solarleistung des WiFi-Geräts.
Zelle an Batterie anpassen
IoT-Geräte enthalten fast immer eine Batterie oder einen Superkondensator, um bewölkte Zeiten zu überbrücken. Die Solarzelle lädt dieses Speicherelement tagsüber wieder auf. Übliche Konfigurationen:
- 3,7V Li-Ionen 18650: Benötigt ca. 4,2V für die volle Ladung. Eine 6-Zellen-Reihe aus zugeschnittenen IBC-Stücken (6 × 0,7V = 4,2V) passt direkt, oder eine 5-Zellen-Reihe mit kleinem Boost-Konverter.
- 3,3V LDO-Regler: Die Zelle lädt eine Li-Ionen-Batterie, und ein HT7333 oder AMS1117-3.3 regelt die Spannung herunter. Die Solarzelle muss nur die Batteriespannung überschreiten.
- Superkondensator (2,7V): Kein Laderegler nötig, wenn die maximale Spannung der Solarzelle unter der Nennspannung des Kondensators liegt. Einfach, aber begrenzte Energiespeicherung.
Aus unserer Erfahrung ist das 3,7V Li-Ionen + 6-Zellen-Mikropanel die zuverlässigste Lösung für Outdoor-IoT. Die Batterie bietet 3–7 Tage Autonomie (je nach Kapazität), und die Solarzelle lädt sie in 2–3 Stunden direkter Sonneneinstrahlung wieder auf.
Zellgröße nach Anwendung
| Anwendung | Täglicher Energiebedarf | Zugeschnittene Zellgröße | Zellen in Reihe | Panelabmessungen |
|---|---|---|---|---|
| LoRaWAN-Bodensensor (stündlich) | 15 mWh | 35 × 22 mm | 6 | 70 × 35 mm |
| ESP32-Wetterstation (5-minütiges WiFi) | 100 mWh | 62 × 31 mm (Viertelzelle) | 6 | 90 × 40 mm |
| GPS-Asset-Tracker (4 Fixes/Tag) | 50 mWh | 50 × 25 mm | 5 | 75 × 30 mm |
| Sicherheitskamera-Auslöser (PIR + Schnappschuss) | 200 mWh | 62 × 62 mm (Halbzelle) | 6 | 100 × 70 mm |
| BLE-Beacon (alle Sekunde senden) | 30 mWh | 35 × 22 mm | 4 + Boost | 50 × 40 mm |
Dies sind Werte bei direkter Sonneneinstrahlung. Wenn Ihr Gerät unter Teilverschattung lebt (Baumdach, Gebäudekanten, nach Norden ausgerichtete Montage), verdoppeln Sie die Zellfläche oder reduzieren Sie die Meldefrequenz.
Der Verschattungsfaktor: Warum die meisten IoT-Solaranlagen versagen
Der größte Fehler beim IoT-Solardesign ist die Annahme, das Panel bekomme 6 Stunden volle Sonne. In realen Einsätzen:
- Wald/Landwirtschaft: 2–3 Stunden gefiltertes Sonnenlicht, oft gefleckt. Die Panel-Leistung sinkt auf 30–50 % der Nennkapazität.
- Städtischer Balkon/Geländer: 3–4 Stunden, aber teilweise Abschattungen durch Geländer, Wände und benachbarte Gebäude verursachen intermittierende Verschattung.
- Innenfenster: Selbst hinter „klarem“ Glas beträgt die sichtbare Lichtdurchlässigkeit 80–90 %, UV wird blockiert. Ein Panel, das draußen 0,5 W erzeugt, liefert drinnen 0,3 W.
- Dach-/Mastenmontage: Im besten Fall 4–6 Stunden nutzbare Sonne pro Tag, aber nur bei Ausrichtung nach Süden (nördliche Hemisphäre) und korrektem Neigungswinkel.
IBC-Zellen bewältigen Teilverschattung besser als Standard-Frontkontaktzellen, da die Rückkontakt-Geometrie die Stromaufnahme verteilt. In unseren Feldtests hielt ein IBC-Mikropanel unter geflecktem Baumschatten 45 % seiner Nennleistung, während ein gleich großes Standard-Monopanel auf 28 % absank. Die Differenz von 17 Prozentpunkten ist der Unterschied zwischen einem Sensor, der ewig läuft, und einem, der jeden Regenzeit-Batteriewechsel benötigt.
Spannungsanpassung: Verbrennen Sie nicht Ihren MCU
Eine zugeschnittene IBC-Zelle liefert dieselbe Leerlaufspannung von 0,68–0,72 V wie eine volle Zelle. Sechs in Reihe ergeben 4,0–4,3 V – perfekt für einen 3,7 V Li-Ionen-Akku mit TP4056-Lademodul. Wenn Sie jedoch statt eines Lade-ICs einen Abwärtswandler verwenden, kann die Leerlaufspannung der Solarkette bei kalten, hellen Bedingungen über das sichere Limit des Akkus ansteigen. Kaltes Silizium hat eine höhere Leerlaufspannung – bis zu 0,78 V pro Zelle bei 0 °C. Eine 6-Zellen-Kette kann an einem frostigen Morgen 4,7 V erreichen.
Regel: Schließen Sie ein Solarpanel niemals direkt an einen Li-Ionen-Akku ohne Laderegler an. Der TP4056 ist das Minimum. Für Zuverlässigkeit im Außenbereich verwenden Sie einen dedizierten Solar-Laderegler-IC wie den bq24074 oder CN3065, die MPPT-Tracking übernehmen und Überladung verhindern.
Gehäuse- und Wärmemanagement
IoT-Gehäuse sind oft schwarze Kunststoffboxen, die in der Sonne aufheizen. Ein auf den Deckel geklebtes Solarpanel kann eine Innentemperatur von 70 °C erreichen, was:
- Reduziert die Zellleistung um 15–20 %
- Beschleunigt die Alterung von Li-Ionen-Akkus
- Kann einen thermischen Abschaltvorgang beim ESP32 auslösen (beginnt bei 80 °C Gehäusetemperatur mit Drosselung)
Lösungen: Verwenden Sie ein helles oder weißes Gehäuse, lassen Sie einen 5 mm Luftspalt zwischen Panel und Gehäusedeckel oder montieren Sie das Panel getrennt vom Elektronikgehäuse mit kurzem Kabel. Die Batterie sollte im schattigen Bereich des Gehäuses untergebracht sein, nicht unter dem Panel.

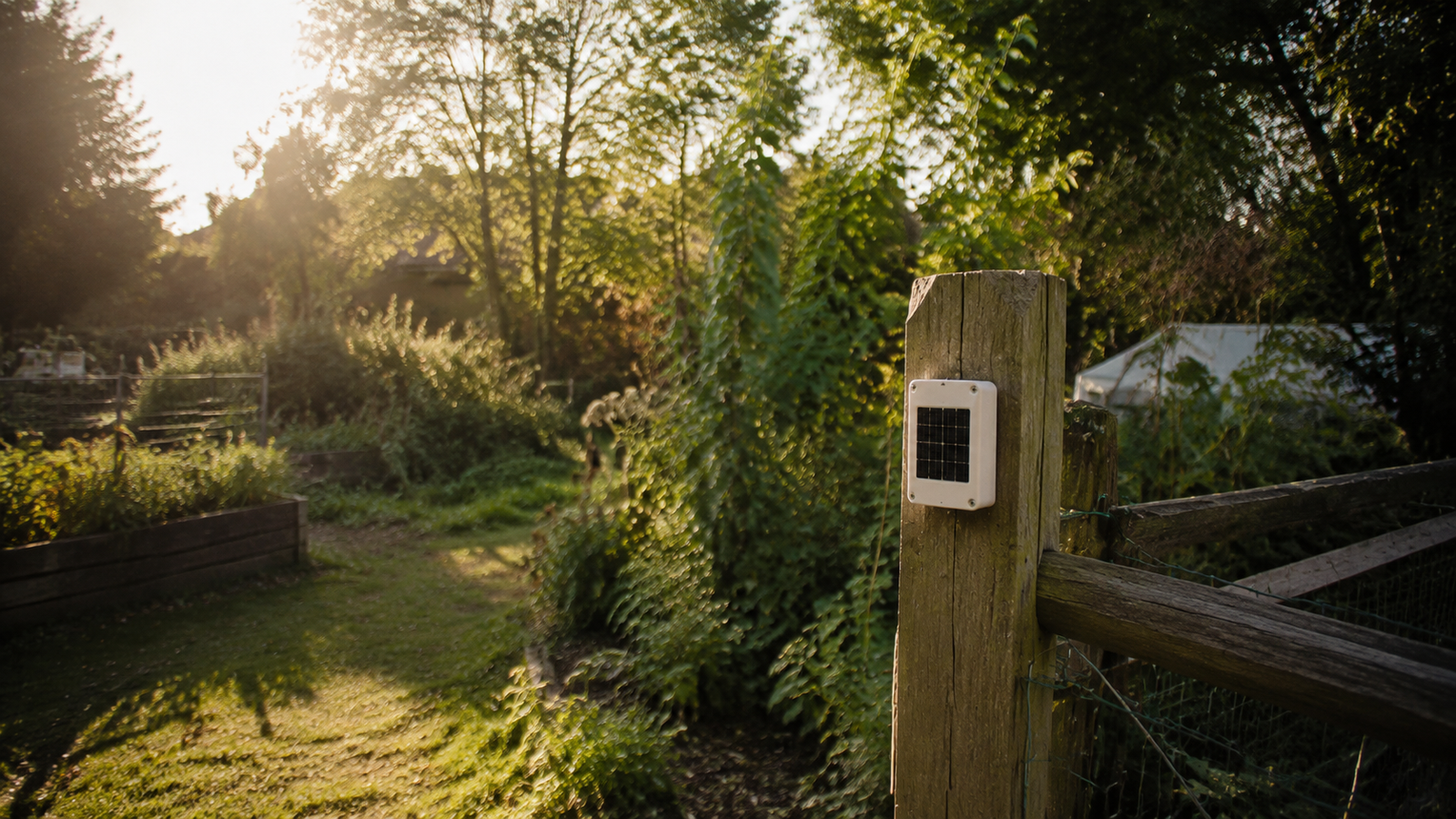

Echter Aufbau: ESP32 Bodenmonitor
Hier ist ein Aufbau, den wir Kunden empfehlen:
- MCU: ESP32-C3 (niedrigerer Schlafstrom als der ursprüngliche ESP32)
- Sensor: Kapazitiver Bodenfeuchtesensor + BME280
- Kommunikation: WiFi zum lokalen AP, Meldung alle 10 Minuten
- Batterie: 3,7 V 18650, 2000 mAh
- Solar: 6 × 35 × 22 mm IBC-Mikrozellen in Reihe, 70 × 35 mm Panel
- Ladegerät: TP4056 mit 100 mA Ladestrom, eingestellt durch Widerstand
- Autonomie: 7–14 Tage ohne Sonne
- Ladezeit: 3–4 Stunden direkte Sonneneinstrahlung von 50 % auf voll
Gesamtkosten für Solarkomponenten: unter 15 $. Die 35 × 22 mm Zellen sind klein genug, um in einen Standard-Deckel eines 100 × 60 mm Projektgehäuses mit Platzreserve eingebettet zu werden.
Entwerfen Sie ein IoT-Gerät mit eingebauter Solarzelle? Wir schneiden IBC-Zellen auf kundenspezifische Maße ab 35 × 22 mm und können Serienkonfigurationen für Ihre Zielspannung und Ihr Leistungsbudget empfehlen.
Zugeschnittene Zellen kaufen Hilfe zur IoT-Größenbestimmung erhalten
FAQ
Kann ich eine einzelne große Zelle anstelle mehrerer kleiner zugeschnittener Zellen verwenden?
Nicht einfach. Eine einzelne 125 mm IBC-Zelle liefert 0,7 V – zu wenig, um eine 3,7 V Batterie zu laden oder einen 3,3 V Regler direkt zu versorgen. Sie benötigen einen Boost-Konverter, der Effizienzverluste (typisch 85–90 %) und Ruhestrom verursacht. Sechs Mikrozellen in Reihe liefern nativen 4,2 V ohne Umwandlungsverluste.
Wie mache ich ein Mikro-Solarpanel wasserdicht?
Für den Außeneinsatz von IoT umhüllen Sie die Zellkette mit UV-beständigem Epoxidharz (z. B. Sylgard 184) oder bedecken sie mit einer dünnen ETFE- oder PET-Folie. Ein Tupfer neutralhärtendes Silikon an den Rändern dichtet gegen Feuchtigkeit ab. Verwenden Sie kein Acryl – es vergilbt und rissig innerhalb von 18 Monaten UV-Belastung.
Welches ist das kleinste IoT-Gerät, das Sie mit IBC-Zellen betrieben haben?
Eine 20 × 15 mm große Zweizellenkette (0,04 W), die einen BLE-Beacon mit einer Werbeintervall von 5 Sekunden versorgt. Der Beacon zieht durchschnittlich 15 µA, und das Panel lädt eine 40 mAh LIR2450-Knopfzelle auf. Die gesamte Baugruppe passt in ein Gehäuse von 40 × 30 × 10 mm.
Soll ich einen Superkondensator anstelle einer Batterie verwenden?
Superkondensatoren bewältigen unbegrenzte Ladezyklen und funktionieren bei extremen Temperaturen (-40 °C bis +65 °C), aber ihre Energiedichte ist 50–100× niedriger als bei Li-Ion. Ein 100F 2,7V Superkondensator speichert etwa 100 mWh – genug für einen LoRaWAN-Knoten für einen Tag, aber nicht für einen ESP32 mit WiFi. Verwenden Sie Superkondensatoren nur für sehr stromsparende Geräte oder als Puffer neben einer Batterie.
