오프그리드 통신 기지국 태양광 전원 시스템

빠른 답변

독립형 통신 장비는 지속적인 부하 관리가 핵심입니다. 일례로 10W 무선 장비는 변환 손실과 무일조 마진을 고려하기 전에도 매일 240Wh를 소모합니다. LinkSolar는 스몰셀, 릴레이, 게이트웨이 및 현장 부대 부하를 위해 태양광 어레이, LiFePO4 배터리 뱅크, MPPT 컨트롤러, IP65 외함, 보호 출력단, 모니터링 및 거치대 부자재로 구성된 전원 계층을 공급합니다. 킬로와트급 대형 매크로 타워는 본 플랫폼 제품군에 해당하지 않습니다.

적용 대상

무선 ISP 및 사설 네트워크 사업자
능선, 사일로, 마스트 등 안정적인 상용 전력망을 인입하기 어려운 위치에 소형 기지국 및 백홀 중계기를 구축하는 운영팀입니다.
농어촌 통신망 확대 프로그램
전력망 인입 공사보다 자체 태양광 전원 플랫폼 구축이 더 빠르고 비용 효율적인 지역에서 통신 커버리지를 확장하는 공공 및 민간 프로그램입니다.
산업 및 광산 운영사
광범위하고 접근이 어려운 대규모 현장에서 사설 LTE, 메시 백홀 또는 원격 통신 인프라를 운영하는 사업자입니다.
IoT 네트워크 운영사
다수의 슬립 노드를 취합하면서도 24시간 연속 가동되어야 하는 LoRaWAN, NB-IoT 및 산업용 셀룰러 게이트웨이에 전원을 공급하는 운영팀입니다.

기술적 고려 사항

연속 부하

무선 장비 명판이 아닌 24시간 총 소비 전력량 기준으로 산정하십시오

통신 무선 장비는 네트워크 링크를 유지하고 백홀을 상시 온라인으로 가동하므로 24시간 내내 소비 전력이 일정하게 유지됩니다. 10W 연속 부하는 하루 240Wh를 소비하며, 최악의 달 기준 일조 시간 3시간 및 시스템 손실 25%를 가정할 때 배터리 자립 마진을 추가하기 전에도 이미 대략 100W 어레이가 필요합니다.

배터리는 매일 밤마다 부하 전체를 감당해야 하며, 이후 승인된 일조 부족 일수까지 지원할 수 있어야 합니다. 따라서 시스템 가용성 목표는 배터리의 에너지 저장 용량과 태양광 어레이의 충전 복구 능력을 동시에 결정합니다.

무선 장비, 백홀, 라우터, 컨트롤러, 인클로저 히터 또는 팬, 모니터링 전자 회로, 전력 변환 단계의 실측치나 데이터시트 소비 전력을 바탕으로 예산을 산정하십시오. 막연한 안전율 뒤에 숨기지 말고 가정한 통신 연결 상태를 명확히 문서화해야 합니다.

4G LTE 게이트웨이 용량 산정 가이드 확인

전기 아키텍처

하드웨어 선정 전에 뱅크 전압과 보호 출력 사양을 확정하십시오

많은 통신 무선 장비가 24V 또는 48V 입력을 요구합니다. 12V 배터리로 시작하여 승압 컨버터를 추가하면 변환 단계가 하나 더 늘어나고 무인 운영 환경에서 추가적인 고장 지점이 발생합니다. 뱅크 전압을 결정하기 전에 무선 장비의 입력 전압 범위, 피크 전류, 허용 전압 강하, 커넥터 규격을 반드시 확인하십시오.

무선 장비와 현장 보조 부하에 분리된 퓨즈 레일을 적용하여 히터, 팬, 카메라 또는 보조 기기로 인해 주 통신 링크 전원이 차단되지 않도록 하십시오. 컨트롤러, 배터리 관리 시스템(BMS), 케이블 규격, 보호 장치, 저전압 차단 장치는 일일 평균 전력량과 피크 전류를 모두 충족하도록 매칭해야 합니다.

발주 시점에 RS485, Modbus 또는 이에 상응하는 원격 상태 통신 방식을 지정하십시오. 배터리 충전 상태(SOC)와 충전 전류는 현장에 직접 출동해서 확인하는 정보가 아니라 원격 운영 지표로 관리되어야 합니다.

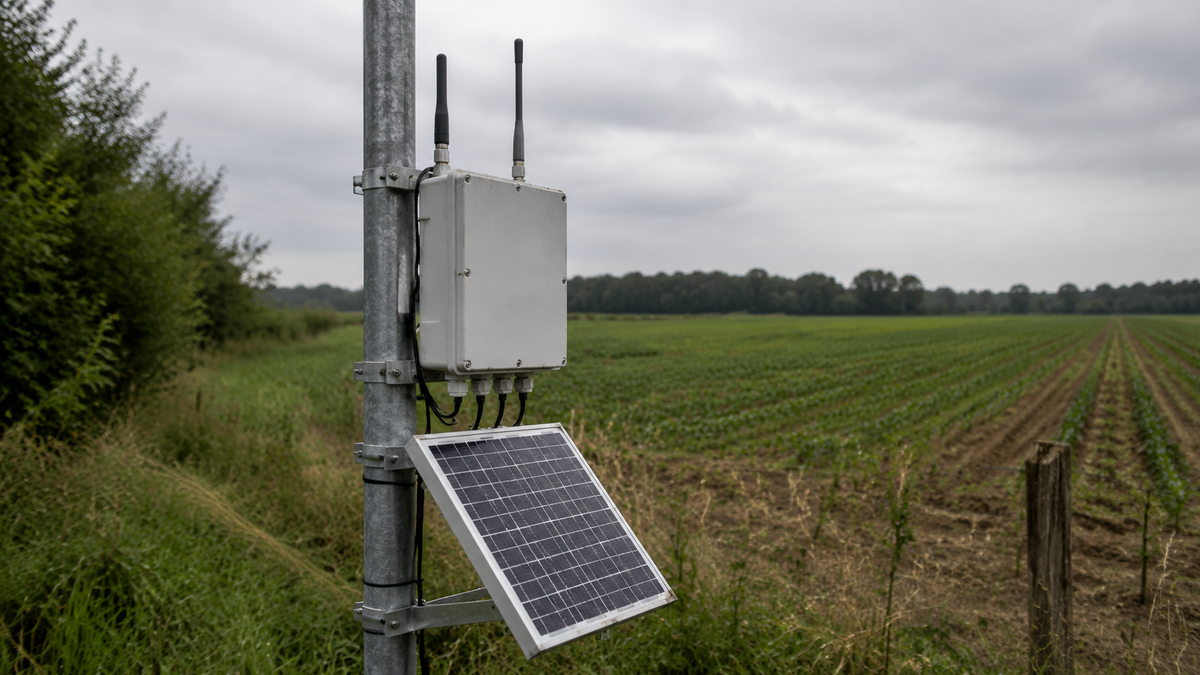

여러 대표적인 원격 설치 환경에서 태양광 어레이로 전력을 공급받는 산업용 셀룰러 게이트웨이.

현장 가동률

음영, 바람, 습기 및 낙뢰를 고려한 현장 엔지니어링을 수행하십시오

통신 현장은 일조 방향보다는 가시선(line of sight)을 우선하여 선정됩니다. 겨울철 태양 궤적, 철탑 그림자, 인근 구조물 및 수목을 점검하고, 반복적인 부분 음영을 감수하는 대신 어레이를 무선 철탑과 분리하여 배치할 준비가 되어 있어야 합니다.

실제 철탑 또는 능선 풍하중 노출도에 적합한 등급의 구조물을 사용하십시오. 낙뢰 및 서지 보호는 DC 라인과 안테나 경로 모두에 대한 현장 엔지니어링이 필요하며, 접지, 도체 배선, 보호 장치 간 협조는 노출된 통신 현장에서 결코 생략할 수 없는 세부 사항입니다.

IP65 등급 외함이라도 습기 관리가 여전히 필요합니다. 밀폐형 캐비닛은 일일 온도 주기에 따라 호흡하므로, 환경 설계상 허용되는 경우 적절한 케이블 인입구, 드립 루프(drip loop), 제어식 환기 장치, IP 등급 통기성 벤트를 사용하십시오.

한랭지 배터리 현장 기술 노트를 확인하십시오

조달 및 QA

본격적인 도입 전에 전원 공급 자재 명세서(BOM)를 조율하십시오

LinkSolar는 모든 부품을 직접 제조한다고 주장하기보다는 소싱 및 공장 측 QA 파트너로서 역할을 수행합니다. 통신용 전원 플랫폼은 패널, 배터리 팩, 외함, 컨트롤러, 거치대 공급업체에 걸쳐 구성될 수 있으며, 목표는 검토를 마친 단일 전기·기계 사양, 통합된 QC 기록, 일원화된 선적 계획을 제공하는 것입니다.

맞춤 제작 미니 패널 샘플의 견적 납기는 통상 7-10일이며, 통합 시스템 제작 및 운송 일정은 부하, 뱅크 전압, 거치대, 외함, 수량이 확정된 후 결정됩니다. 파일럿 수량은 선정된 부품 공급업체가 지원하는 경우 MOQ 5개부터 진행할 수 있습니다.

무선 장비, 백홀 장비, 안테나, 네트워크 구성은 기본적으로 고객사 공급 품목입니다. 이를 통해 전원 플랫폼의 벤더 중립성을 유지하고, 일반적인 통신 장비 규격 대신 실제 장비 목록을 바탕으로 최종 설계를 진행할 수 있습니다.

태양광 어레이, 배터리, 컨트롤러, 보호 출력부, 게이트웨이로 구성된 독립형 산업용 셀룰러 게이트웨이 전원 시스템의 부품 배치도.

레퍼런스 아키텍처

안정적인 독립형 통신 전원 아키텍처

일반적인 플랫폼은 200-800 W 단결정 어레이, MPPT 컨트롤러, 100-400 Ah 설계 범위의 12 V 또는 24 V LiFePO4 배터리 뱅크, IP65 전원 외함, 무선 장비 및 보조 장치용 보호 출력부로 구성됩니다. 최종 전압과 용량은 실제 부하 스케줄 및 가동률 목표에 따라 결정됩니다.

배터리는 야간 전체 부하와 협의된 일조 부족 대비 예비 전력을 전담하며, 어레이는 주간 부하 공급과 해당 예비 전력 복구를 모두 수행해야 합니다. 분리된 레일과 올바르게 협조된 서지 보호 장치를 통해 보조 부하나 과도 전압으로 인해 통신 링크가 중단되는 것을 방지합니다.

원격 배터리 상태 모니터링으로 운영 루프를 완성합니다. 배터리 잔량이 서서히 저하되는 경우 서비스 중단으로 이어지기 전에 유지보수 티켓을 발행할 수 있어 계절별로 접근이 제한되거나 현장 출동 비용이 많이 드는 지역에서 특히 유용합니다.

원격 태양광 전원 플랫폼을 검토하십시오

통신용 용량 산정이 다른 이유

듀티 사이클에 따라 어레이와 배터리를 결정하는 설계 조건이 달라집니다. 통신 중계기와 게이트웨이는 일반 센서 노드와 달리 절전 모드를 통한 소비 전력 절감 효과를 기대할 수 없습니다.

통신용 용량 산정이 다른 이유
현장 유형	듀티 사이클	용량 산정 결정 요소
수문 또는 기상 관측 노드	샘플링 간격 동안 절전 모드를 유지하며, 무선 장치는 예약된 업링크 시에만 활성화될 수 있습니다.	최악월 일조량과 펌웨어 듀티 사이클이 주요 용량 산정 기준입니다.
화재 감지 카메라	열화상 센서나 기타 상시 부하가 장착되지 않은 한 통상 주간에는 연속 가동되고 야간에는 소비 전력이 낮아집니다.	연막이나 기상 악화가 수일간 지속되는 상황에 대비한 자율 가동 일수를 확보해야 합니다.
통신 중계기 또는 게이트웨이	24시간 연속 가동.	야간 소비 전력에 따라 배터리 용량이 결정되며, 가동률 목표에 따라 마진이 결정됩니다.

실제 장비 데이터시트와 실측된 연결 상태를 기준으로 적용하십시오. 일일 가동 시간과 변환 손실이 고려되지 않은 공칭 전력값만으로는 완전한 에너지 수지를 산정할 수 없습니다.

통신 전원 표준 아키텍처

본 수치는 견적 및 설계 검토용 범위이며, 장비별 부하 계산, 현장 일조 분석 및 구조 안전성 검토를 대체할 수 없습니다.

통신 전원 표준 아키텍처
구성 블록	표준 설계 사양	통신 현장에서 중요한 이유
태양광 어레이	200-800 W 단결정 설계 범위.	연속 부하에 자율 가동 예비 전력 복구까지 더해지므로 통신용은 센서 노드 패널보다 더 큰 규격이 요구됩니다.
배터리 뱅크	12 V 또는 24 V LiFePO4이며, 일반적으로 100-400 Ah 설계 범위 내에서 검토됩니다.	매일 밤 야간 부하 전체를 감당해야 하며, 일조 부족에 대비해 승인된 예비 전력도 유지해야 합니다.
충전 컨트롤러	어레이 전압, 배터리 화학 특성 및 충전 전류에 맞춘 MPPT 컨트롤러.	일조 부족일이 에너지 적자를 유발하므로 산란광 복구 능력이 중요합니다.
전원 외함	적절한 밀폐형 인입구와 제어식 환기 장치를 갖춘 IP65 분체 도장 금속 캐비닛.	결로와 일일 온도 변화를 관리하면서 전력 전자기기를 보호합니다.
보호 출력부	무선 장비 데이터시트에서 확인된 24 V 또는 기타 필요한 출력 전압을 갖춘 개별 퓨즈 보호 DC 레일.	보조 부하나 과도 전압으로 인해 통신 장비가 재부팅되는 것을 방지합니다.
원격 모니터링	선택 사항인 RS485, Modbus 또는 동급 통신을 통한 배터리 및 컨트롤러 상태 모니터링.	충전 상태(SoC) 저하를 네트워크 장애로 이어지기 전에 유지보수 경보로 전환합니다.

실측 부하, 기후 조건, 가동률 목표 또는 현장 노출도에 따라 최종 어레이, 배터리, 구조물 및 보호 장치 사양은 이 범위를 벗어날 수 있습니다.

권장 제품 및 키트

저전력 게이트웨이
저전력 게이트웨이 현장용 각도 조절 폴 마운트

저전력 게이트웨이, 원격 측정 노드 또는 2차 현장 보조 부하에 사용되는 30-60 W 패널용 거치대 옵션입니다. 200-800 W 소형 셀이나 중계기 어레이용 규격은 아니며, 규모가 더 큰 통신 현장에는 프로젝트별 전용 구조물 및 풍하중 검토가 필요합니다.

각도 조절 폴 마운트를 확인하십시오

레퍼런스 구성

계획 수립을 위한 대표적 구성 예시이며, 최종 규격 산정은 현장 조건 및 부하 데이터에 따라 달라집니다.

레퍼런스 구성
시나리오	레퍼런스 솔루션	패널 사양 및 구조	기대 효과
산업용 셀룰러 또는 LoRaWAN 게이트웨이	고출력 무선 증폭기나 대형 보조 부하 없이 원격 장치를 집계하며 상시 연결되는 게이트웨이입니다. 연속 부하 10 W 기준 시스템 손실 전 일일 소비 전력량은 240 Wh입니다.	쾌청일 기준 약 100 W 계산값 이상에서 시작하여 자율 가동 일수, 최악월 일조량, 온도 및 변환 손실을 적용한 후 200-800 W 어레이 및 100-400 Ah 배터리 설계 범위의 하한 구간을 검토하십시오.	게이트웨이 현장을 위한 설계 기준입니다. 최종 용량 산정은 모뎀 연결 상태, 게이트웨이 처리 부하, 무선 송신 동작 특성, 기후 및 가동률 목표에 따라 결정됩니다.
24 V 무선 장비 기반 무선 ISP 중계기	24 V 무선 장비, 라우터 또는 스위치, 원격 배터리 상태 모니터링 기능을 갖춘 상시 가동형 점대점(PTP) 또는 점대다점(PTMP) 중계기입니다.	통상 200-800 W 어레이 및 100-400 Ah 배터리 설계 범위의 중간 구간 내에서 검토되며, 호환 가능한 경우 네이티브 24 V 아키텍처, MPPT 충전, 퓨즈가 분리된 출력부, 서지 보호 장치 및 내풍 설계 구조물을 적용합니다.	불필요한 12 V 승압 단계를 제거하고 승인된 사양서에 무선 장비 입력 전원, 케이블 손실, 자율 가동 시간, 원격 유지보수 가시성을 명확히 반영합니다.
현장 보조 부하를 포함한 소형 셀(스몰셀)	라우팅, 모니터링 및 외함 히팅 또는 환기 부하와 결합되어 연속 가동되는 소형 셀 또는 고출력 중계기입니다.	200-800 W 및 100-400 Ah 설계 범위의 상한 구간 또는 실측 부하, 겨울철 일조 부족, 긴 자율 가동 시간, 온도 제어로 인해 필요한 경우 그 이상의 범위를 검토하십시오. 네이티브 배터리 뱅크 전압, 피크 전류, 캐비닛 발열량 및 거치대 하중을 확인하십시오.	범용 키트가 아닌 맞춤형 엔지니어링 플랫폼입니다. 킬로와트(kW)급 매크로 타워 전원 및 발전기 하이브리드 시스템은 본 적용 범위에서 제외됩니다.

자주 묻는 질문

독립형 통신 현장에는 태양광 발전 전력이 얼마나 필요합니까?

평균 소비 전력(W)이 아닌 24시간 기준 일일 소비 전력량(Wh)을 기준으로 산정하십시오. 연속 부하가 10 W인 경우 하루 240 Wh를 소비하며, 최악월 일조 시간을 피크 3시간으로 보고 일반적인 시스템 손실을 반영하면 자율 가동 마진을 고려하기 전 대략 100 W 어레이가 산출됩니다. 소형 셀, 중계기 및 게이트웨이 현장은 주로 실측 부하와 가동률 목표에 따라 200-800 W 어레이 및 100-400 Ah 배터리 설계 범위 내에서 검토해야 합니다.

통신 현장 용량을 센서 관측소처럼 산정할 수 없는 이유는 무엇입니까?

듀티 사이클 특성이 정반대이기 때문입니다. 센서 노드는 샘플링 간격 동안 절전 모드로 전환되므로 펌웨어 설정이 에너지 수지를 좌우합니다. 반면 통신용 무선 장비는 네트워크 연결을 지속적으로 유지하므로 절전으로 인한 전력 절감이 불가능하며 배터리가 매일 밤 전체 부하를 전담해야 합니다.

배터리 뱅크는 12 V와 24 V 중 어느 것을 선택해야 합니까?

무선 장비의 입력 전압 범위와 전체 시스템 설계에 따라 결정하십시오. 다수의 통신 무선 장비는 24 V 또는 48 V 입력을 요구하며, 12 V 뱅크를 승압 컨버터로 구동하면 전력 변환 단계가 추가되어 장애 발생 지점이 늘어납니다. 더 높은 뱅크 전압을 사용하면 전류와 케이블 손실을 줄일 수 있지만, 모든 컨트롤러, 보호 장치 및 부하와의 호환성이 확보되어야 합니다.

매크로 타워용 전원 시스템도 공급합니까?

공급하지 않습니다. 본 플랫폼 제품군은 소형 셀, 중계기, 게이트웨이 및 현장 보조 부하를 지원합니다. 발전기 하이브리드 및 다중 스트링 어레이가 적용되는 킬로와트(kW)급 대형 매크로 타워 전원은 엔지니어링 접근 방식과 공급망이 전혀 다릅니다.

무인 현장의 배터리 상태는 어떻게 모니터링합니까?

주문 시 원격 배터리 텔레메트리 사양을 지정하십시오. RS485, Modbus 또는 동급 상태 통신 경로를 통해 충전 상태(SoC), 충전 전류, 전압 및 알람을 전송받을 수 있어 완만한 성능 저하가 통신 장애로 이어지기 전에 유지보수 티켓으로 전환할 수 있습니다.

귀사의 독립형 통신 현장을 위한 전원 시스템을 기획하십시오

무선 및 백홀 장비 데이터시트, 평균 및 피크 전력, 입력 전압 범위, 요구 가용률, 사이트 위치, 음영 및 풍하중 조건, 외함 사양, 배치 수량을 전달해 주십시오. LinkSolar가 부하 스케줄, 전압 아키텍처, 무일조 목표, 지주 설치 규격, 샘플 공급 방안, 납기를 면밀히 검토한 후 영업일 기준 1일 이내에 견적 요청서(RFQ)에 답변해 드립니다.
