도로변 교통 모니터링 태양광 전원

빠른 답변

도로변 설치 현장은 전력선이 인근에 있어도 실질적인 인입 연결이 불가능한 경우가 많습니다. 독립형 태양광은 전력 회사 인허가 신청과 굴착 공사를 생략해 주지만, 전원 플랫폼은 지속적인 통행 진동, 겨울철 부식성 염수 분무, 계절별 음영, 도로 점용 허가에 따른 설치 제한을 견뎌내야 합니다. LinkSolar는 전원 및 구조물 계층을 공급하며, 구조 안전성 및 도로 점용 인허가 업무는 관할 도로 당국의 소관입니다.

적용 대상

ITS 시스템 통합업체
교통량 계측기, 차량 구분 장치, 차량 번호판 인식(ANPR) 카메라, 구간 통행시간 센서, 도로변 통신 장비를 설치하는 엔지니어링 팀.
고속도로 및 지자체 관리 기관
신규 전력망 인입으로 인해 사업 일정이 지연될 수 있는 구간에 상설 모니터링 지점, 도로 기상관측장비, 공사 구간 모니터링 시스템을 구축하는 기관.
도로 공사 시공업체
프로젝트 기간 동안 이동식 모니터링 전원이 필요하며 완료 후 동일한 장비를 타 현장으로 이전 설치해야 하는 시공사.
철도 및 철길 건널목 운영사
도로변과 유사하게 진동이 심한 환경에서 운용되며 모니터링 기능이 안전과 직결되어 한층 엄격한 안전성 및 가동률 기준이 요구되는 철도 운영사.

기술적 고려 사항

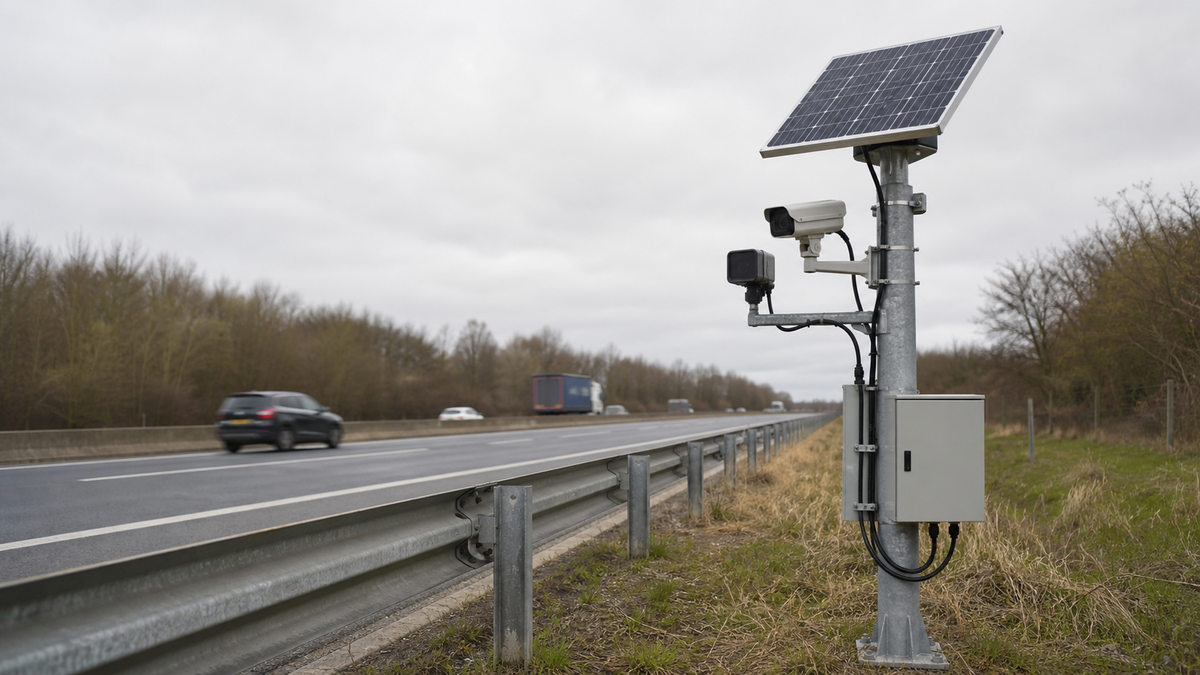

태양광 패널 클램프, 카메라 거치대, 밀폐형 외함, 케이블 글랜드 및 지지 배선 처리가 적용된 도로변 모니터링 폴 지주의 근접 사진.

기계적 신뢰성

지속적인 차량 진동을 고려하여 모든 연결부를 설계하십시오

운행 중인 차로변 지주는 수년간 모든 대형 차량의 통행에 의해 진동 하중을 받습니다. 결함은 통상 태양광 패널 자체보다는 체결구, 클램프, 크림프 또는 지지되지 않은 케이블 루프에서 먼저 발생합니다.

첫 번째 제품을 제작하기 전에 나사 풀림 방지제 또는 풀림 방지 부자재, 적합한 크림프 압착, 인장 완화(스트레인 릴리프), 케이블 지지 배선, 문서화된 클램프 점검 주기를 지정하십시오. 몇 밀리미터만 밀려난 클램프도 도로에서는 육안으로 식별하기 어렵지만 돌풍이 불면 거동이 완전히 달라집니다.

유지보수 작업에는 교통 통제 비용도 수반됩니다. 적절한 부자재와 점검 계획을 수립하면 운행 중인 차로변에서 직접 수행해야 하는 현장 작업 횟수를 줄일 수 있습니다.

폴 마운트형 카메라 브래킷 선정을 검토하십시오

겨울철 도로변 환경에서 스테인리스 체결구, 절연 와셔, 아연도금 브래킷, 아노다이징 태양광 패널 프레임, 밀폐형 케이블 인입구가 적용된 상세 모습.

동절기 부식

제설용 염화칼슘 환경을 해안가 부식 환경 수준으로 취급하십시오

차량 주행으로 튀는 도로 비산수는 제설 염분을 패널, 클램프, 체결구, 케이블 인입구, 외함 전체로 확산시킵니다. 비산수가 상시 도달하는 구역에서는 A4 또는 AISI 316 스테인리스강이 적절한 기본 사양이며, A2 또는 AISI 304는 노출도가 현저히 낮은 환경에만 제한적으로 적용해야 합니다.

염분이 섞인 수분 환경에서 비처리 알루미늄에 스테인리스 체결구를 사용하면 갈바닉 부식이 발생할 수 있으므로 이종 금속 간 절연 처리를 해야 합니다. 측정 가능한 규격 없이 단순히 아노다이징 처리라는 문구만 수용하지 말고 아노다이징 두께를 마이크론 단위로 명시하십시오.

한랭 환경은 배터리의 유효 용량을 저하시키고 저온 충전을 제한할 수 있습니다. 현지 겨울철 조건에 맞추어 예비 전력 용량을 산정하고, 도로 비산수로 모듈 표면이 반복적으로 오염되는 환경에서는 염분 피막 세척 계획을 수립하거나 추가적인 에너지 마진을 확보하십시오.

한랭지 배터리 현장 기술 노트를 확인하십시오

인허가 및 업무 범위

발주 전에 도로 점용(Right-of-Way) 및 구조 요건을 확인하십시오

도로 관리 당국은 허용 높이, 차로 이격 거리, 안전지대(Clear-zone) 배치, 기초 구조, 충돌 거동 특성 및 지주 탈락 구조(breakaway) 적용 여부를 규정합니다. 이러한 조건으로 인해 전기적 용량 산정이 완료된 후에도 지주 및 어레이 배치가 변경될 수 있습니다.

LinkSolar는 패널, 배터리, 컨트롤러, 외함, 출력부, 내식성 부자재, 거치대 자재 명세서(BOM)를 조율할 수 있지만, 도로변 설치용 구조물 안전 인증을 직접 수행하지는 않습니다. 구조 검토 및 도로 점용 승인은 관할 당국과 자격을 갖춘 현지 엔지니어를 통해 취득하셔야 합니다.

부자재를 발주하기 전에 이러한 제약 조건을 반드시 확인하십시오. 도로변 프로젝트에서는 전원 키트의 제작 납기보다 지주 설치 인허가 조건으로 인해 일정이 지연될 가능성이 더 높습니다.

현장 설계

실제 현장 설치 환경에 맞추어 플랫폼 용량을 산정하고 패키징하십시오

여름철 설치 당일 기준으로 현장을 판단하지 말고, 고가도로, 표지판 문형식 지주(gantry), 방음벽, 도로변 수목으로 인한 동절기 음영을 면밀히 검토하십시오. 차량 주행 비산수로 모듈에 지속적인 오염 피막이 형성되는 곳에는 용량 마진을 추가하거나 세척 접근성을 확보해야 합니다.

적외선(IR) 투광기나 도로전광표지(VMS)의 대전류 급증으로 인해 통신 장비가 리셋되지 않도록 모뎀이나 컨트롤러는 퓨즈가 분리된 독립 레일에 연결하십시오. 도로변 지주는 외부에 노출되어 있고 가공선로와 인접할 수 있으므로 서지 보호 장치를 반드시 포함해야 합니다.

이설이 잦은 공사 구간용 시스템의 경우 탈락 방지 부자재, 내구성 높은 커넥터, 취급 충격에 강한 외함, 풀림 방지 체결구를 사용하십시오. 조립과 해체가 반복되면 권장 기계 사양이 변경되므로 키트 이전 계획이 있다면 견적 단계에서 미리 알려주십시오.

태양광 패널, 충전 컨트롤러, 배터리, 보호 배전부, 접지, 연속 부하 및 버스트 부하 분리 분기를 보여주는 표준 전원 배치도.

레퍼런스 아키텍처

연속 부하와 순간 피크 부하를 분리하는 도로변 전원 아키텍처

일반적인 도로변 플랫폼은 60-600W 단결정 어레이, 40-300Ah 계획 범위 내의 12V LiFePO4 배터리, MPPT 컨트롤러, 통풍 제어 기능이 적용된 IP65 분체 도장 인클로저, 내식성 잠금식 부자재로 구성됩니다.

연속 센서, 에지 프로세서 또는 셀룰러 링크가 고전류 IR, 표지판 또는 히터 작동 이벤트로부터 격리되도록 보호된 출력 분기를 사용하십시오. 일일 전력량(Wh)뿐만 아니라 피크 전류를 확인한 후, 승인된 동절기 자립일에 맞춰 배터리 용량을 산정하고, 주간 부하 및 예비 전력 회복을 모두 고려하여 어레이 용량을 산정하십시오.

최종 어레이, 배터리, 케이블, 퓨즈, 서지 보호기, 거치대 및 인클로저 선정은 장비 데이터시트, 듀티 사이클, 최저 온도, 현장 일조량 분석, 풍하중 노출, 염해 구역 및 도로 관리 기관의 구조적 요건에 따라 결정됩니다.

원격 태양광 전원 플랫폼 검토하기

도로변 모니터링 장비의 실제 전력 소비 특성

용도 명칭이 아닌 개별 장치의 실제 작동 패턴을 기준으로 부하 계획을 수립하십시오. 야간 조명, 상시 통신 연결, 히터, 디스플레이 피크 전류는 초기 산정 시 가장 자주 누락되는 항목입니다.

도로변 모니터링 장비의 실제 전력 소비 특성
부하	소비 패턴	용량 산정 참고 사항
유도 루프 또는 레이더 카운터	낮음, 준연속적 부하.	적정 수준이며 예측 가능하여 주요 제약 조건이 되는 경우가 드뭅니다.
ANPR 또는 차종 분류 카메라	운영 시간 동안 연속 작동, 야간 IR 조명 사용.	초기 에너지 산정 시 야간 IR 전력이 누락되는 경우가 빈번합니다.
에지 프로세싱 장치	연속적, 추론 연산 중 증가.	폴 현장 처리는 업링크 비용을 절감하지만 현장 전력 부하를 증가시킵니다.
셀룰러 업링크	시스템 설계에 따라 연속 또는 배치 방식.	상시 연결 링크는 단독으로도 일일 25-30Wh를 초과할 수 있습니다.
가변 전광판	표시 동작 중 고전류가 흐르는 버스트 부하.	일일 전력량이 적정 수준이더라도 피크 전류와 배터리 방전 용량이 주요 결정 요인이 될 수 있습니다.
도로 기상 센서	히터가 장착되지 않은 경우 부하가 낮고 주기적 작동.	열선 소자는 동절기 에너지 소비의 대부분을 차지할 수 있습니다.

측정된 데이터가 있는 경우 이를 활용하고, 전원 플랫폼 생산 전 모뎀 상태, 카메라 조명, 추론 듀티 사이클, 히터 제어 및 디스플레이 소비 전류를 반드시 확인하십시오.

도로변 표준 전원 아키텍처

본 수치는 적용 계획 수립을 위한 참고 범위이며, 부하 계산, 최악월 일조량 분석, 구조 검토 및 도로 관리 기관의 승인을 대체하지 않습니다.

도로변 표준 전원 아키텍처
구성 요소	표준 계획 사양	도로변 특화 용도
태양광 패널	60-600W 단결정 계획 범위.	소형 카운터와 상시 연결 ANPR 현장은 에너지 및 구조적 요구 조건이 서로 다릅니다.
배터리	12V LiFePO4, 주로 40-300Ah 계획 범위 내에서 검토.	일조량과 저온 가용 용량이 모두 감소하는 동절기 기준 승인 자립일에 맞춰 용량을 산정하십시오.
충전 컨트롤러	어레이 전압, 배터리 화학 특성 및 전류에 맞춘 MPPT 컨트롤러.	동절기 용량 산정의 기준이 되는 저조도 및 산란광 조건에서 에너지 회수율을 향상시킵니다.
인클로저	밀폐형 인입부와 적절한 통기성 벤트가 적용된 IP65 분체 도장 금속 캐비닛.	일교차로 인한 결로를 제어하면서 차량 주행에 따른 비산물로부터 전장품을 보호합니다.
보호형 출력부	이중 퓨즈 12V DC 분기 또는 장치별 전용 보호 레일.	표지판, 히터 또는 IR의 순간 돌입 전류가 모뎀 및 연속 센서 전원 레일에 영향을 주지 않도록 차단합니다.
설치용 부자재	풀림 방지 패스너, 지지식 케이블, 규격화된 아노다이징 및 내식 등급 금속 재질.	진동과 염수분무가 복합적으로 작용하는 환경에 대응하지만, 현지 구조 인증을 대신할 수는 없습니다.

실측 부하, 최저 기온, 불리한 일조 조건, 긴 자립일 요건, 디스플레이 피크 전류, 풍하중, 부식 노출 또는 인허가 조건에 따라 최종 사양은 제시된 범위를 벗어날 수 있습니다.

권장 제품 및 키트

5-50W 센서 노드
소형 도로변 노드용 범용 폴 마운트 키트

저전력 카운터, 센서 또는 원격 측정 노드의 5-50W 패널에 적합한 실용적인 거치 옵션입니다. ANPR 카메라, 가변 전광판 또는 60-600W 통합 도로변 플랫폼용 범용 구조물이 아니며, 해당 현장에는 프로젝트별 전용 거치대, 풍하중 검토, 내식 사양 및 도로 관리 기관의 승인이 필요합니다.

범용 폴 마운트 키트 보기

레퍼런스 구성

계획 수립을 위한 대표적 구성 예시이며, 최종 규격 산정은 현장 조건 및 부하 데이터에 따라 달라집니다.

레퍼런스 구성
시나리오	레퍼런스 솔루션	패널 사양 및 구조	기대 효과
저전력 교통량 카운터 또는 센서 노드	지속적인 스트리밍 연결 대신 예측 가능한 저부하 및 배치 방식 셀룰러 업링크를 사용하는 레이더, 유도 루프 인터페이스 또는 환경 센서.	적절한 LiFePO4 예비 용량, MPPT 충전, 보호형 DC 출력을 갖춘 60-100W 어레이를 기준으로 주로 검토되며, 선정된 패널과 현장 부하가 정격 범위 내에 있는 경우에 한해 내진동 5-50W 패널 거치대를 적용합니다.	적정 수준의 예측 가능한 부하를 위한 설계 기준입니다. 최종 용량 산정은 최악월 일조량, 원격 측정 동작 특성, 동절기 온도, 음영, 자립일 및 현지 구조 승인 요건을 반영해야 합니다.
셀룰러 업링크를 지원하는 ANPR 또는 차종 분류 카메라	카메라, 야간 IR 투광기, 에지 프로세서 및 상시 연결 셀룰러 모뎀으로 구성됩니다. 에너지 및 피크 전류 예산에 야간 조명 및 추론 부하를 반드시 반영해야 합니다.	일반적으로 대용량 LiFePO4 배터리 뱅크, MPPT 컨트롤러, IP65 전원 인클로저, 개별 퓨즈 레일, 서지 보호기 및 프로젝트 맞춤형 폴 부자재를 갖춘 200-600W 어레이 범위에서 검토됩니다.	IR 또는 프로세싱 피크 전류로 인한 통신 레일 리셋을 방지하고, 불명확한 안전율 대신 동절기 예비 전력을 명확한 설계 목표로 유지 관리할 수 있습니다.
이동식 도로 공사 구간 모니터링 플랫폼	사용 수명 동안 여러 현장에서 조립, 운반 및 시운전되는 임시 카메라, 카운터, 레이더 또는 표지판 시스템.	실제 부하에 맞춰 60-600W 적용 범위 내에서 용량을 산정한 후, 캡티브 볼트류, 내구성 높은 커넥터, 풀림 방지 패스너, 지지식 케이블 및 반복적인 취급과 운반을 고려해 설계된 인클로저를 적용합니다.	기구적 사양에 처음부터 이동성을 반영한 재사용 가능 전원 플랫폼입니다. 새로운 현장마다 일조량, 풍속, 설치 위치 및 관련 기관 승인 검토가 여전히 필요합니다.

자주 묻는 질문

도로변 교통 모니터링 현장에는 얼마만큼의 태양광 발전 전력이 필요합니까?

단순한 도로변 현장 명칭보다는 실제 설치되는 장치에 따라 크게 달라집니다. 배치 방식 업링크를 사용하는 레이더나 루프 카운터는 적정 용량의 배터리와 함께 60-100W 수준으로 검토될 수 있습니다. 야간 IR, 에지 프로세싱, 상시 셀룰러 링크를 포함하는 ANPR 카메라는 일반적으로 더 큰 배터리 뱅크와 함께 200-600W 어레이 범위가 요구됩니다. 최악월 기준 24시간 전력량(Wh)을 바탕으로 용량을 산정하고, 조명, 난방, 변환 손실 및 자립일을 초기부터 반드시 반영하십시오.

전력선이 가까운 현장에서도 태양광을 사용하는 이유는 무엇입니까?

계통 연계가 가능하더라도 전력 회사 신청, 차도 주변 또는 하부 굴착, 교통 통제, 모니터링 프로젝트 기간보다 오래 걸리는 인허가 절차가 수반될 수 있습니다. 특히 공사 구간 및 임시 설치 현장에서는 단순한 에너지 자립 목적뿐만 아니라 신속한 구축과 접근성을 위해 태양광을 선택하는 경우가 많습니다.

차량 주행 진동이 실제로 도로변 태양광 부자재에 손상을 줍니까?

그렇습니다. 풀림 방지 부자재가 없으면 볼트가 풀릴 수 있고, 클램프가 밀릴 수 있으며, 지지되지 않은 압착 단자나 커넥터는 케이블 자체보다 먼저 피로 파손될 수 있습니다. 운행 중인 차로 옆에서 추가 보수 작업을 진행하는 것은 비용이 많이 들기 때문에, 설치 전 잠금형 부자재, 적절한 인장 완화(스트레인 릴리프), 지지형 케이블 및 점검 일정을 명시하십시오.

도로변 부자재에는 어떤 등급의 스테인리스를 사용해야 합니까?

제설 염화칼슘 등이 비산되는 현장에서는 해안가 설치 기준을 적용해야 합니다. 비산 구역 내에서는 A4 또는 AISI 316을 사용하고, 염분 노출이 확연히 적은 환경에 한해 A2 또는 AISI 304를 사용하십시오. 염분이 함유된 습기 환경에서 비도장 알루미늄에 스테인리스 볼트를 직접 체결하면 알루미늄 부식이 가속화되므로 이종 금속 간 절연 처리를 해야 합니다. 최종 소재 선정은 프로젝트 부식 방지 사양서에 명시되어야 합니다.

동일한 태양광 키트를 다른 공사 구간으로 이전 설치할 수 있습니까?

반복 조립이 승인된 사양에 포함되어 있다면 가능합니다. 이 경우 캡티브 볼트류, 견고한 커넥터, 취급에 강한 인클로저, 지지식 케이블 및 풀림 방지 패스너의 중요성이 더욱 커집니다. 다만 이전 설치되는 새 현장마다 일조 조건, 음영, 풍속, 설치 위치 및 관련 기관 승인 검토를 개별적으로 다시 수행해야 합니다.

귀사의 도로 모니터링 현장을 위한 전원 시스템을 기획하십시오

장비 데이터시트, 평균 및 피크 부하, 운영 스케줄, 야간 적외선(IR) 또는 히터 사양, 현장 지역, 목표 무일조 일수, 염수 노출 여부, 거치대 설치 제한, 이전 설치 계획, 배포 수량을 전달해 주십시오. LinkSolar가 전기 아키텍처, 겨울철 예비 전력, 외함, 방청 규격, 샘플 일정, 납기를 검토한 후 영업일 기준 1일 이내에 견적 요청서(RFQ)에 답변해 드립니다. 맞춤 제작 미니 태양광 패널 샘플은 7-10일 내 견적이 가능하며, 협력 공급업체 지원 조건에 따라 파일럿 수량은 최소 5개부터 주문 가능합니다.
