Design av högpresterande övervakning med solpaneler och monteringsfästen
Vissa platser har helt enkelt inga väggar eller tak. Öppna parkeringsplatser, byggarbetsplatser, avlägsna depåer, transformatorstationer och långa stängsellinjer har en sak gemensamt: den enda pålitliga strukturen är en stolpe.
När nätström är för dyrt eller för långsamt att dra in är svaret ofta ett solcells-CCTV-system för stolpmontage: en eller flera kameror, en solpanel, batterier, kraftelektronik och solfästen byggda runt en stolpe – designade för att köras dygnet runt utan nätanslutning. För monteringssidan av dessa projekt, se Solar Panel Pole Mount.
Denna guide delar upp stolpsystem på det sätt integratörer faktiskt bygger dem: vad ett modernt stolpakit innehåller, hur högpresterande konstruktioner skiljer sig från små kamerakit, hur man dimensionerar paneler och batterier, hur spännings- och distributionsval påverkar tillförlitligheten, och hur paneler och fästen måste fungera ihop mekaniskt i vind, väder och verkliga arbetsplatser.
Vad är ett solcells-CCTV-system för stolpmontage?
De flesta kommersiella stolpmontagesystem delar samma byggstenar:
- Solpaneler (ofta ~100–400+ W totalt, beroende på plats och belastning)
- Batteribank dimensionerad för flera dagars autonomi
- Laddningsregulator + kraftstyrning inuti en väderskyddad kapsling
- Stolpfäste som bär paneler och kapsling säkert
- IP/CCTV-kameror (fasta och/eller PTZ), plus valfria radioapparater, högtalare, lampor eller sensorer
Systemet är designat för att fästas på en rund eller fyrkantig stolpe, ge pålitlig likström (vanligtvis 12 V eller 24 V) till kameror och nätverksutrustning, och köras kontinuerligt utan grävning, nätanslutning eller generatorer. Ur ett ingenjörsperspektiv är stolpen plattformen – både mekaniskt och elektriskt.
Hög effekt vs låg effekt: samma logik, olika skala
Dimensioneringslogiken för stolpsystem är densamma som för mini-kamerakit: börja med energianvändning, designa för den värsta månaden och inkludera verkliga förluster. Skillnaden är skalan. Istället för ”en panel per kamera” designar du ett delat kraftsystem per stolpe och matar sedan kameror, radioapparater och edge-enheter från den ryggraden.
| Systemband | Typisk total panel | Typisk batterilagring | Vanlig användning |
|---|---|---|---|
| Litet stolpsystem | ~50–200 W | Hundratals Wh | Stolpar med en kamera eller lättare multi-enheter |
| Medelstort stolpsystem | ~200–400 W | ~1–2 kWh | Stolpar med flera kameror, router/backhaul, tyngre driftcykler |
| Stort stolpsystem | Högre vid behov | Högre vid behov | Tillägg som belysning, radar, högtalare, flera radioapparater |
Om du inte bygger ett stolpsystem och istället dimensionerar en enda ”ingen Wi-Fi” 4G-kamera, börja med: Cellular Solar Security Camera Power Guide.
Steg 1 – Förstå den totala belastningen
Innan du dimensionerar paneler eller batterier, lista allt som ska drivas från stolpen. Typiska laster inkluderar fasta och PTZ-kameror, 4G/LTE-routrar eller trådlösa backhaul-radioapparater, en NVR eller edge-processor (om används) och eventuella lampor, sensorer, sirener eller åtkomstkontrollutrustning.
För varje enhet, notera tre siffror: nominell spänning (ofta 12 V eller 24 V DC), genomsnittlig effektförbrukning (W) och timmar per dag den måste vara igång (vanligtvis 24 h för kameror och routrar). Om du kan, notera också toppbeteenden (PTZ-rörelse, IR-belysning, värmare, uppladdningsspikar), eftersom toppar ofta förklarar ”det borde fungera, men gör det inte.”
När exakt data saknas är konservativa planeringsintervall säkrare än optimistiska gissningar. Till exempel:
- Fast kamera: 3–5 W
- PTZ-kamera: 6–10 W
- 4G-router/brygga: 5–8 W
- Liten NVR/gateway: 5–10 W
Steg 2 – Omvandla till daglig energi och autonomi
Daglig energi (Wh/dag)
Daglig_Wh ≈ Effekt_W × Timmar_per_dag
Exempel på belastningslista för en tre-kamerastolpe (en PTZ, två fasta, plus en router):
| Enhet | Antagen effekt | Timmar/dag | Daglig energi |
|---|---|---|---|
| PTZ-kamera | 8 W | 24 h | 192 Wh/dag |
| Två fasta kameror | 2 × 4 W | 24 h | 192 Wh/dag |
| Router/backhaul | 6 W | 24 h | 144 Wh/dag |
Totalt ≈ 528 Wh/dag.
Autonomi (dagar utan användbar sol)
Bestäm hur många ”dåliga sol”-dagar systemet måste klara. Vanliga val är 2–3 dagar för lättillgängliga, lägre riskplatser, 3–5 dagar för avlägsna eller högvärdiga platser och 5–7+ dagar för hårda klimat eller kritisk infrastruktur.
För 528 Wh/dag och 3 dagars autonomi:
Krävd användbar lagring ≈ 528 × 3 ≈ 1 584 Wh
Du väljer sedan en större nominell batterikapacitet för att ta hänsyn till begränsad urladdningsdjup och verkliga förluster. En praktisk konstruktion kan sikta på ungefär 1,8–2,0 kWh nominell lagring för detta exempel, beroende på batterikemi och dina designmarginaler.
Steg 3 – Dimensionera solpanelen
Daglig solenergi ≈ Array_Watts × Effektiva_Soltimmar × Systemeffektivitet
Med typiska planeringsantaganden (effektiv vintersol runt 3 h/dag och systemeffektivitet runt 60%) för 528 Wh/dag:
Krävda array-watt ≈ 528 ÷ (3 × 0,6) ≈ 293 W
I praktiken går de flesta integratörer upp till 300–350 W-intervallet för att täcka ytterligare förluster, lokal skuggning och panelåldrande. Det kan implementeras som två ~175 W-paneler eller som flera mindre moduler monterade på en gemensam ram.
Steg 4 – Systemspänning och distribution
Med högre effekt och längre kabeldragningar spelar distributionsstrategin roll. Målet är enkelt: minska förluster, håll ledningarna servbara och undvik ”mystiska omstarter” orsakade av spänningsfall under toppar.
12 V DC-buss
Enkel och kompatibel med många kameror och routrar. Bäst för mindre system och korta kabellängder, men strömmarna ökar snabbt när belastningen ökar—så spänningsfall och kopparförluster blir svårare att ignorera.
24 V DC-buss
Bättre för längre kabellängder och högre total effekt. Ofta kombinerat med DC-DC-omvandlare vid belastningen, eller använt som upstream-försörjning för nätverkseffektsteg.
PoE-centrerad design
Många CCTV-stolpar använder PoE så att kameror får både ström och data via en enda kabel. Det vanliga mönstret är ”en DC-källa matar en PoE-switch eller injektorer,” sedan distribueras kamerorna därifrån. Budgetera PoE-effektsteget som en verklig belastning—särskilt på mindre stolpar—eftersom det körs dygnet runt.
För typiska sol-CCTV-stolpar är en 24 V DC-ryggrad som matar ett PoE-effektsteg ofta en praktisk kompromiss mellan effektivitet och enkelhet.
Mekanisk design: paneler, fästen och kapslingar
På en stolpe är mekanisk design lika viktig som elektrisk design. Du designar för vind, vibration och installatörer som behöver serva systemet utan att improvisera metallarbete på plats.
Minst bör du överväga panelmonteringsmetod (sidofästen för mindre arrayer kontra toppfästen för större), vindlast för den lokala miljön, placering av kapslingen (vanligtvis brösthöjd för säker service) och kabeldragning (inuti stolpen där det är möjligt, annars skyddad kabelkanal och dragavlastning).
När du behöver en justerbar kläm- och tilt-lösning på runda stolpar för mindre ramade moduler är ett produktexempel Adjustable Solar Panel Pole Mount Bracket. För säsongsjustering av vinkeln på ramade moduler i allmänhet, använd ett tilt-kit från Solar Panel Tilt Mount.
Den ”tysta vinsten” i stolpprojekt är standardisering: konsekvent fästegeometri för en känd stolpdiameter, konsekvent kapslingshöjd och upprepbar kabeldragning. Så blir en engångsprototyp något du kan installera på dussintals platser.

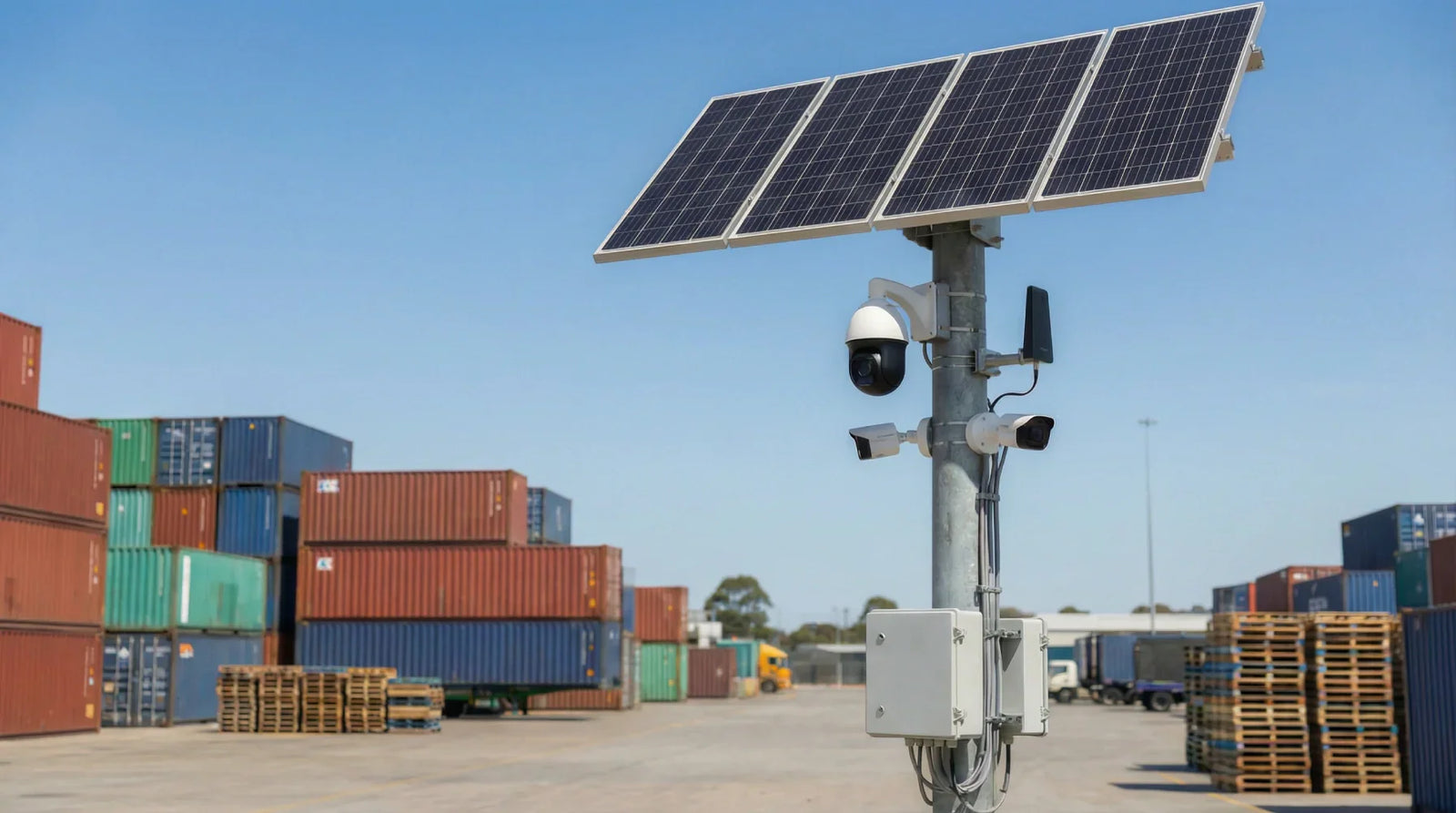

Exempel: en tre-kamera gårdsstolpe
Scenario: en PTZ + två fasta kameror som bevakar en gård, med en 4G-router för backhaul, på en avlägsen plats med varierande väder.
En praktisk designöversikt:
- Belastning: ≈ 528 Wh/dag
- Autonomi: 3–4 dagar → cirka 1,6–2,1 kWh användbar lagring (batteribank dimensionerad därefter)
- Array: 300–400 W beroende på klimat och marginalpolicy
- Arkitektur: 24 V DC-buss med PoE-steg inuti kapslingen
- Mekanik: stolpsfäste för paneler, kapsling i serviceläge, kameror och radio på samma stolpe
Det här är den typ av installation där en standardiserad stolpskabel sparar mest pengar: färre lastbilsresor, färre reservdelsvarianter och ett system som fungerar likadant på varje gård och depå där du installerar.
