إجابة سريعة: تستخدم أنظمة مراقبة ظاهرة التأرجح العنيف (galloping) المعتمدة على الطاقة الشمسية مستشعرات التسارع أو الميل مع نقل البيانات عبر تقنيات LoRa/4G، وتعمل بواسطة ألواح شمسية بقدرة 6-20W وبطاريات LiFePO4 بسعة 6-30Ah. ترصد هذه الأنظمة اهتزازات الموصلات بتردد 0.1-1 Hz قبل حدوث الوميض القوسي (flashover)، حيث تضمن الطاقة الشمسية استمرار التشغيل أثناء العواصف الجليدية عند فشل محولات التيار الحلقية (CT harvesters). استكشفوا أنظمة الطاقة ←
يمكن لحادثة تأرجح عنيف (galloping) واحدة على بحر (span) بطول 400 m أن تولّد اهتزازات رأسية تتجاوز 10 أمتار من القمة إلى القمة (peak-to-peak). وعند هذه السعة، تنخفض مسافة الأمان (الخلوص) بين الأطوار على برج مزدوج الدائرة بجهد 500 kV إلى ما دون مسافة الوميض القوسي (flashover). يحدث الفصل التلقائي في غضون ثوانٍ، بينما تتراكم الأضرار الإنشائية على البرج على مدار ساعات.
لا تكمن المشكلة في عدم فهم ظاهرة التأرجح العنيف — فالآلية الهوائية الديناميكية موثقة منذ تحليل دين هارتوغ (Den Hartog) عام 1932. بل تكمن المشكلة الحقيقية في سرعة الرصد. فبحلول الوقت الذي يرصد فيه فريق الدورية الميدانية هذا التأرجح، تكون مشابك الموصلات قد تعرضت لآلاف دورات إجهاد الكلال (fatigue loads). وتغيّر المراقبة اللحظية المعادلة بالكامل، شريطة أن تظل المستشعرات مزودة بالطاقة طوال فترة العواصف الجليدية المسببة لهذا التأرجح في المقام الأول.
أسباب حدوث التأرجح العنيف للموصلات
يتطلب حدوث التأرجح العنيف توافر شرطين متزامنين: تراكم جليدي غير متماثل على سطح الموصل، وهبوب رياح عرضية منتظمة.

نادرًا ما تتشكل الرواسب الجليدية بشكل متجانس؛ إذ يتراكم المطر المتجمد أو الثلج الرطب بصورة أكبر على الجانب المواجه للرياح، مما يشكل مقطعًا عرضيًا على شكل حرف D أو شكل هلالي. يحول هذا التفاوت الموصل إلى جنيح هوائي (airfoil) غير مستقر. وعندما تصطدم الرياح بالموصل المحمل بالجليد بزاوية وسرعة مناسبتين — تتراوح عادة بين 5–15 m/s عموديًا على بحر الخط — تدفع قوى الرفع والسحب الهوائية الموصل إلى اهتزاز منخفض التردد، يتراوح عادة بين 0.1–1 Hz.
المتغيرات التي تحدد احتمالية تعرض بحر الخط للتأرجح العنيف:
| العامل | التأثير على خطر التأرجح العنيف |
|---|---|
| شكل الجليد (شكل حرف D مقابل الهلالي مقابل المتجانس) | يولد المقطع على شكل حرف D أعلى درجات عدم الاستقرار الديناميكي الهوائي |
| سرعة الرياح | تشكل الرياح العرضية بسرعة 5–15 m/s النطاق الحرج؛ السرعات المنخفضة جدًا لا تحدث إثارة، والسرعات العالية جدًا تولد اضطرابات تعيق الاهتزاز المتسق |
| طول بحر الخط (Span length) | تتميز البحور الأطول (300–500 m) بترددات طبيعية أقل، مما يجعلها أكثر عرضة للرنين الناتج عن الرياح |
| نوع الموصل | تتأرجح الموصلات الفردية بسهولة أكبر مقارنة بالحزم (bundled)؛ وتختلف موصلات ACSR عن AAC في الصلابة الالتوائية |
| التضاريس | تعد التضاريس المفتوحة والمنبسطة المعرضة لرياح عرضية دون عوائق الأكثر خطورة، بينما تعمل ممرات الوديان على توجيه الرياح وتسريعها |
| نسبة تدلي الموصلات إلى طول البحر | زيادة تدلي الموصلات = انخفاض التردد الطبيعي = سهولة الإثارة ضمن نطاق تردد التأرجح العنيف |
وتكمن الصعوبة الأساسية في عدم إمكانية التنبؤ بالتأرجح العنيف استنادًا إلى بيانات الطقس وحدها. فبحران متطابقان على الخط نفسه تفصل بينهما مسافة 2 km قد يُظهران سلوكًا مختلفًا تمامًا؛ لأن تراكم الجليد يتأثر بالتضاريس الدقيقة، وتوجيه الموصل مقارنة باتجاه الرياح، ونوع الهطول أثناء موجة الصقيع. كما يمكن لبحر لم يشهد أي تأرجح طوال 20 عامًا أن يبدأ بالتأرجح بعد عاصفة مطر متجمد استثنائية واحدة.
أسباب قصور طرق الرصد التقليدية
يعد النهج المتبع لإدارة التأرجح العنيف لدى معظم شركات المرافق تفاعليًا في الأساس:
- الدوريات البصرية بعد انتهاء الحادثة: يُجري فنيو الخطوط فحصًا ميدانيًا بعد العاصفة الجليدية للبحث عن أضرار الموصلات، أو الفواصل المزاحة (spacers)، أو تشوه هياكل الأبراج. ترصد هذه الطريقة التبعات والنتائج، لا الحادثة وقت وقوعها.
- تحليل أسباب الفصل التلقائي (Trip analysis): يفصل مرحل الحماية (protection relay) الخط، فيراجع مسؤولو التحكم سجلات الأعطال في محاولة لتخمين ما إذا كان السبب وميضًا قوسيًا ناتجًا عن التأرجح العنيف أم أمرًا آخر. يمكن تمييز البصمة الكهربائية للوميض القوسي الناتج عن التأرجح (أعطال متكررة بين الأطوار أثناء ظروف الجليد والرياح) بأثر رجعي، ولكن بعد فوات الأوان وتضرر المكونات.
- أجهزة تخميد التأرجح العنيف: تسهم الفواصل بين الأطوار، ونواسات تعديل التردد (detuning pendulums)، والأثقال اللامركزية في كبح التأرجح في البحور المعروفة بكثرة مشاكلها. وهي فعالة بالفعل — ولكن يجب تحديد البحور المعرضة للمشكلة أولًا. ويعد تجهيز مسار كامل بطول 500 km بأجهزة التخميد أمرًا باهظ التكلفة للغاية دون وجود بيانات دقيقة لتحديد الأولويات.
تتمثل فجوة الرصد في أن التأرجح العنيف قد يستمر لساعات أثناء العاصفة الجليدية، معرّضًا ملحقات الموصلات لأحمال إجهاد متكررة دون إحداث فصل وقائي إذا بقيت سعة الاهتزاز دون مسافة الأمان المسببة للوميض القوسي بقليل. ويعد هذا التأرجح دون حد الوميض غير مرئي لأنظمة SCADA ومرحلات الوقاية، ولكنه يراكم أضرارًا ميكانيكية تؤدي إلى تقصير العمر الافتراضي للمكونات.
رصد التأرجح العنيف بواسطة أجهزة الاستشعار
تعتمد المراقبة اللحظية للتأرجح العنيف على مزيج من مستشعرات قياس التسارع وزوايا الميل المثبتة على الموصل أو هياكل الأبراج. ويتمثل نهج القياس فيما يلي:
| المستشعر | القياس | بصمة التأرجح العنيف |
|---|---|---|
| مستشعر تسارع ثلاثي المحاور | تسارع إزاحة الموصل | إشارة دورية بتردد 0.1–1 Hz، بسعة تتوافق مع إزاحة رأسية بعدة أمتار |
| مستشعر زاوية الميل (Inclinometer) | الموضع الزاوي للموصل | تذبذب زاوية تدلي الموصلات بالتوافق مع سعة التأرجح |
| مستشعر درجة الحرارة | درجة حرارة سطح الموصل | تؤكد القراءات تحت الصفر وجود ظروف جليدية؛ وتؤكد مع بيانات الحركة حدوث التأرجح العنيف مقابل الاهتزاز الريحي الطبيعي (aeolian vibration) |
| مستشعر الرياح (اختياري) | سرعة الرياح العرضية عند بحر الخط | يربط بين سرعة الرياح وبداية الاهتزاز لأغراض النمذجة التنبؤية |
يكمن الفارق الجوهري في التمييز بين التأرجح العنيف والاهتزاز الريحي (aeolian vibration). يعمل الاهتزاز الريحي عند ترددات تتراوح بين 3–150 Hz بسعات تتراوح بين ملليمترات وسنتيمترات — وهو يمثل مصدر قلق بشأن إجهاد الكلال ولكنه لا يشكل خطر وميض قوسي. في حين يحدث التأرجح العنيف عند تردد 0.1–1 Hz بسعات تُقاس بالأمتار. وبفضل ضبط مستشعر التسارع بمعدل أخذ عينات وتصفية ترددية مناسبين، يمكن الفصل بين الظاهرتين بدقة تامة.
متطلبات نقل البيانات
لا تتطلب مراقبة التأرجح العنيف بثًا مستمرًا بنطاق ترددي عريض. ويتبع نمط التشغيل الآلية التالية:
- الوضع الطبيعي: يأخذ المستشعر عينات بمعدل منخفض، ويرسل فحصًا للحالة وبيانات إحصائية موجزة كل 15–60 دقيقة. استهلاك الطاقة: ضئيل للغاية.
- وضع التنبيه: عندما تتجاوز بيانات مستشعر التسارع حد التأرجح المحدد (معايير قابلة للضبط للسعة والتردد)، يتحول الجهاز إلى الإرسال الدفعي (burst transmission) — حيث يرسل بيانات تفصيلية لشكل الموجة وتنبيهات كل 1–5 دقائق. استهلاك الطاقة: يرتفع إلى الذروة أثناء دفعات الإرسال.
- تسجيل الأحداث: تسجيل كامل لشكل الموجة أثناء أحداث التأرجح المؤكدة لإجراء التحليلات الهندسية اللاحقة.
هذه البنية المعتمدة على دورات التشغيل المتقطعة (duty-cycled) هي ما يجعل بروتوكول LoRa اللاسلكي الخيار الأمثل لمستشعرات التأرجح. فاستخدام تقنية 4G/LTE يفوق الحاجة الفعلية بالنظر إلى أحجام البيانات المنقولة (بضعة كيلوبايت لكل إرسال في الوضع الطبيعي، وبضع عشرات الكيلوبايت أثناء الإرسال الدفعي)، كما أن استهلاكها للطاقة — البالغ 0.5–2 W لكل عملية إرسال — يستنزف احتياطي البطارية المطلوب لصمود النظام طوال العواصف الجليدية الممتدة لعدة أيام.
أسباب ملاءمة تقنية LoRa لمراقبة التأرجح العنيف
تعمل تقنية LoRa في النطاقات الترددية دون 1 GHz غير المرخصة (عادة 868 MHz أو 915 MHz حسب المنطقة الجغرافية)، موفرةً المزايا التالية:
| المعيار | مواصفات LoRa | أهميتها في مراقبة التأرجح العنيف |
|---|---|---|
| المدى | 2–15 km في خط الرؤية المباشر | تغطي بوابة اتصال واحدة عدة بحور بين الأبراج دون الحاجة إلى مكررات إشارة |
| استهلاك طاقة الإرسال | 30–100 mW أثناء الإرسال | أقل بعدة مراتب من 4G؛ مما يطيل فترة الاستقلالية الذاتية للبطارية أثناء العواصف الجليدية |
| معدل نقل البيانات | 0.3–50 kbps | كافٍ تمامًا لنقل ملخصات بيانات المستشعرات ورسائل التنبيه؛ وليس لنقل الفيديو |
| زمن الاستجابة (Latency) | ثوانٍ معدودة | مقبول تمامًا — إذ يتطور التأرجح العنيف على مدى دقائق، وليس أجزاء من الثانية |
| تكلفة الشبكة | دون الحاجة لبطاقات SIM أو اشتراكات شهرية في شبكات الاتصال | تلغي النفقات التشغيلية (OpEx) المتكررة للمستشعرات المنشورة عبر مئات البحور |
عند نشر منظومة لمراقبة التأرجح العنيف على امتداد مسار بطول 100 km وتثبيت مستشعرات على كل ثالث بحر (~100 مستشعر)، تلغي تقنية LoRa الحاجة إلى 100 اشتراك خلوي. وبحساب تكلفة اشتراك تتراوح بين $5–15 شهريًا لكل شريحة SIM لخطط بيانات الاتصال بين الآلات (M2M)، يوفر ذلك ما بين $6,000–18,000 سنويًا من تكاليف الاتصالات وحدها.
تتجلى ميزة المدى الكبير بوضوح على أرض الواقع؛ حيث تمتد ممرات خطوط النقل عادة عبر أراضٍ مفتوحة — وهي البيئة المثالية لانتشار إشارات LoRa الترددية دون 1 GHz. ويمكن لبوابة LoRa واحدة مثبتة على برج رئيسي أو داخل محطة تحويل فرعية تجميع البيانات من مستشعرات موزعة على مسافة 10–30 km من المسار، حسب طبيعة التضاريس. وتقوم البوابة بعد ذلك بإرسال البيانات إلى نظام SCADA عبر شبكة 4G أو الألياف الضوئية — مما يركز تكلفة الاتصال الخلوي في نقطة اتصال واحدة.
كما تتيح تقنية LoRa تثبيت مستشعرات متعددة في البحر الواحد بكفاءة اقتصادية؛ إذ قد تتطلب الموصلات الحزمية (الشائعة في خطوط 220 kV فأكثر) وضع مستشعرات على أكثر من موصل فرعي لتحديد شكل نمط التأرجح بدقة. وتجعل تكلفة عُقد LoRa المنخفضة وميزانية طاقتها المحدودة هذا التطبيق مجديًا وعمليًا.
بنية التغذية بالطاقة: لماذا تعد الطاقة الشمسية خيارًا لا غنى عنه
يحتاج مستشعر التأرجح إلى العمل باستقلالية لسنوات على الأبراج أو مشابك الموصلات، في مواقع تفتقر تمامًا إلى مصادر التيار المتردد (AC) والاتصالات السلكية. وتتوزع خيارات التغذية بالطاقة على النحو التالي:
يعمل حصاد الطاقة بمحولات التيار (CT) بكفاءة للأجهزة المثبتة على الموصلات في الخطوط ذات الأحمال المرتفعة — فإذا كان الخط يحمل تيارًا مستمرًا يتجاوز 20 A، يوفر محول التيار طاقة كافية لتشغيل المستشعر ووحدة الاتصال اللاسلكي. لكن مستشعرات التأرجح تُنشر غالبًا على خطوط لا تنقل أحمالًا ثقيلة باستمرار (مغذيات التوزيع، والخطوط الريفية بجهد 69–138 kV)، كما تنتج محولات التيار صفر واط عند فصل التيار عن الخط لأعمال الصيانة — وهو الوقت الذي قد ترغبون فيه تحديدًا باستمرار المستشعر في إرسال تقارير حالته. للحصول على مقارنة أعمق بين محولات التيار والطاقة الشمسية لتطبيقات الخطوط الهوائية، فصلنا أنماط الأعطال والمفاضلات الاقتصادية في تحليلنا المقارن لمصادر التغذية بالطاقة بين CT والطاقة الشمسية.
توفر البطاريات الجافة (Primary batteries) (مثل بطاريات كلوريد الثيونيل ليثيوم وغيرها) طاقة موثوقة لمدة 3–5 سنوات في تطبيقات المستشعرات ذات دورات التشغيل المنخفضة. وتتمثل محدوديتها في أن أحداث التأرجح العنيف تفعل وضع الإرسال الدفعي، الذي يستهلك تيارًا أعلى بكثير مقارنة بوضع السكون. ويمكن لعاصفة جليدية ممتدة لعدة أيام مصحوبة بتأرجح متواصل أن تستنزف البطارية الجافة قبل أشهر أو سنوات من عمرها الافتراضي المتوقع. كما يتطلب استبدال البطاريات على أبراج النقل قيد التشغيل طاقم صيانة، وشاحنة برافعة سلة أو معدات تسلق، وقد يتطلب قطع التيار عن الخط؛ مما يتحول عند التوسع إلى عبء تشغيلي (OpEx) كبير.
تعد منظومة الطاقة الشمسية مع البطارية القابلة لإعادة الشحن البنية الهندسية القادرة على الصمود أمام التحديات التشغيلية الواقعية. حيث يقوم لوح كهروضوئي صغير مثبت على هيكل الجهاز أو ذراع البرج بشحن بطارية ليثيوم أثناء الظروف الطبيعية، مما يبني احتياطيًا يضمن استمرار عمل المستشعر خلال العواصف الممتدة عندما يقترب دخل الطاقة الشمسية من الصفر. وتحقق بنى التغذية بالطاقة المزدوجة والمصممة بعناية معدلات جاهزية وتشغيل فائقة في البنى التحتية لشبكات النقل النائية.

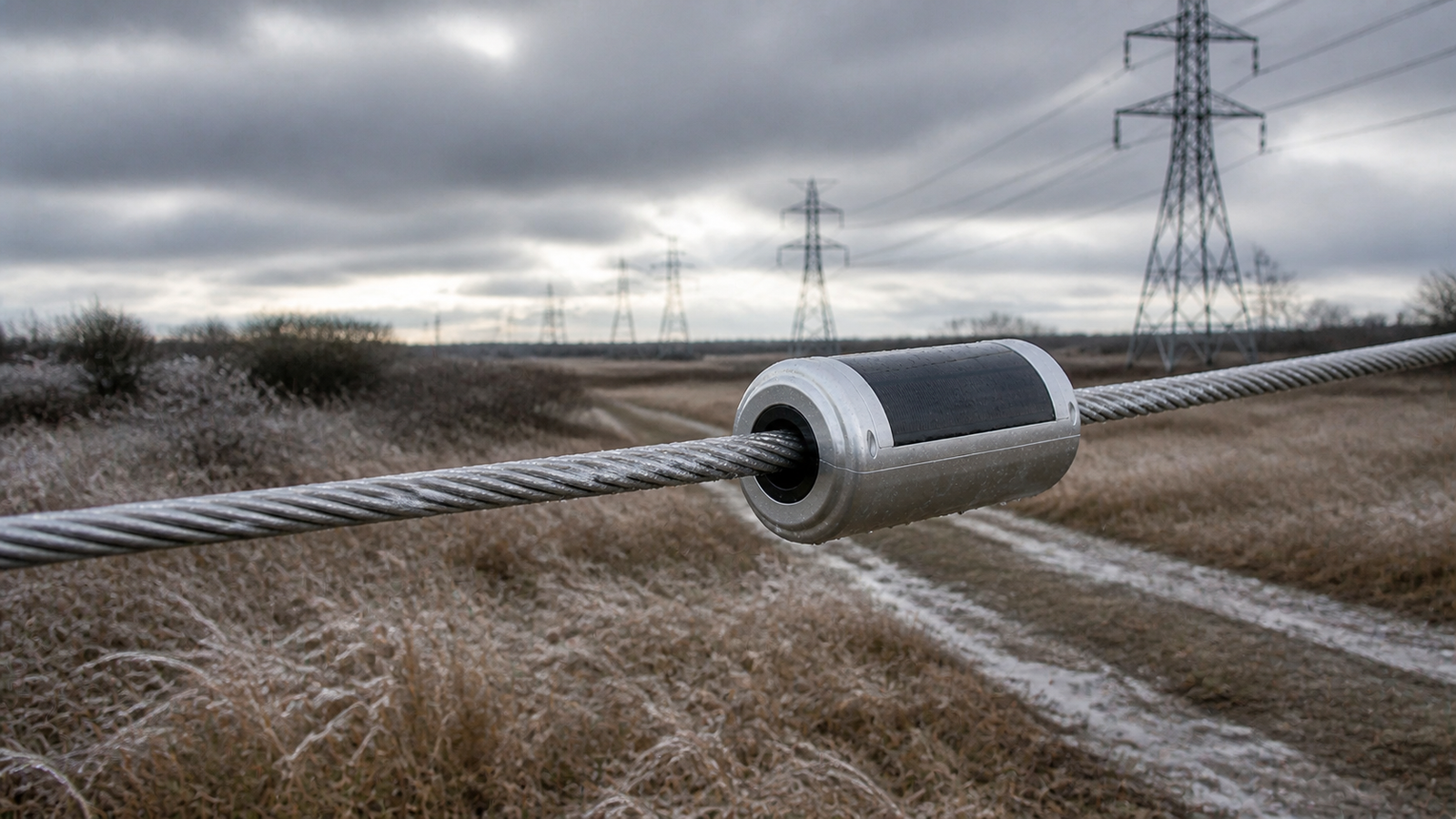

مواصفات جهاز LinkSolar WD لمراقبة التأرجح العنيف
يعتمد جهاز مراقبة التأرجح العنيف WD (LS-3V7WD11010) على بنية تغذية بالطاقة الشمسية مصممة خصيصًا لظروف التشغيل الميدانية هذه:

| المعيار | المواصفات |
|---|---|
| مصدر الطاقة | لوح شمسي مدمج + بطارية ليثيوم 3.7V 6Ah |
| الاستقلالية الذاتية للبطارية (دون إشعاع شمسي) | تدعم التشغيل لعدة أيام في وضع التنبيه أثناء العواصف الممتدة |
| الاتصال اللاسلكي | LoRa، بمدى يصل إلى 500 m من العقدة إلى البوابة (قابل للتوسيع عبر عُقد ترحيل) |
| المستشعرات | مستشعر تسارع ثلاثي المحاور، مستشعر ميل، ومستشعر لدرجة حرارة الموصل |
| قدرات الرصد | سعة التأرجح، والتردد، والمدة؛ مع التمييز بين التأرجح العنيف والاهتزاز الريحي |
| التثبيت | مشبك موصل، متوافق مع أقطار الموصلات القياسية |
| درجة حرارة التشغيل | مصمم للعمل في ظروف تكون الجليد (بيئات تحت الصفر) |
توفر بطارية 3.7V 6Ah طاقة مخزنة قدرها 22.2 Wh. ومع استهلاك جهاز إرسال LoRa لطاقة تتراوح بين 30–100 mW لكل دفعة، واستهلاك مصفوفة المستشعرات لأقل من 200 mW في المتوسط، يدعم هذا الاحتياطي التشغيل المتواصل في وضع التنبيه لعدة أيام دون الحاجة لأي إعادة شحن بالطاقة الشمسية — مما يغطي أسوأ السيناريوهات المتمثلة في عاصفة جليدية ممتدة لأيام مصحوبة بغطاء سحابي كثيف.
ويعيد لوح الطاقة الشمسية شحن البطارية فور حدوث أي انفراجة في السحب، حتى وإن كانت جزئية. وخلافًا لأنظمة حصاد الطاقة بمحولات التيار (CT)، يعمل مصدر الطاقة باستقلالية تامة عن حالة الخط سواء كان موصولًا بالكهرباء أم لا. ويكتسب هذا الأمر أهمية بالغة للخطوط التي قد يُفصل عنها التيار أثناء أحداث التأرجح الشديدة كإجراء وقائي — حيث يواصل المستشعر إرسال تقاريره، مؤكدًا توقف التأرجح (أو استمراره) قبل إعادة توصيل التيار إلى الخط.
تتوفر المواصفات الكاملة وبنية منصة المراقبة بالتفصيل في صفحة منتج جهاز WD لمراقبة التأرجح العنيف. وللاطلاع على المنصة الشاملة لمراقبة خطوط نقل الطاقة التي تشمل مراقبة تراكم الجليد وتدلي الموصلات، يُرجى مراجعة نظرة عامة على نظام مراقبة الخطوط الهوائية.
اعتبارات النشر والتركيب الميداني
فيما يلي عدة نقاط عملية مستخلصة من عمليات النشر الميداني:
مواضع تثبيت المستشعرات في البحر الواحد: تتطلب خطوط الموصلات الفردية عادة مستشعرًا واحدًا في منتصف البحر (نقطة أقصى إزاحة). أما الموصلات الحزمية، فقد تتطلب تثبيت مستشعرات على الموصلات الفرعية الخارجية لرصد نمط الاهتزاز بالكامل. وتجعل تكلفة عُقد LoRa المنخفضة تثبيت مستشعرات متعددة في البحر الواحد أمرًا مجديًا وعمليًا.
مواقع بوابات الاتصال (Gateway positioning): تعمل بوابات LoRa بأعلى كفاءة في الأماكن المرتفعة — إذ يوفر تثبيتها على برج في منتصف المسار خط رؤية مباشر للمستشعرات في كلا الاتجاهين. وتسهم تغطية أكثر من 10 بحور ببوابة اتصال واحدة في تقليل تكلفة البنية التحتية. كما يمكن تزويد البوابة نفسها بالطاقة عبر نظام شمسي مزود بألواح وبطاريات أكبر سعة، أو توصيلها بمصدر الطاقة المساعد للبرج عند توفره. وتحقق بوابات المراقبة عن بعد العاملة بالطاقة الشمسية المزودة بألواح وبطاريات ذات سعة ملائمة معدلات تشغيل فائقة في مسارات خطوط المرافق.
معايرة عتبات التنبيه (Threshold calibration): تتطلب عتبات رصد التأرجح العنيف ضبطًا دقيقًا لكل بحر استنادًا إلى نوع الموصل، وطول البحر، ومستوى المخاطر المقبول. ويدعم جهاز WD عتبات تنبيه قابلة للتهيئة بالكامل — تشمل سعة التفعيل (بالأمتار)، ونطاق التردد (Hz)، والمدة الزمنية قبل تصعيد التنبيه. ويؤدي الإفراط في الحساسية إلى إطلاق إنذارات خاطئة ناجمة عن الاهتزاز الريحي الشديد؛ بينما يؤدي الإفراط في التحفظ إلى تفويت رصد بدايات التأرجح. ولذلك، يعد التشغيل التجريبي الميداني باستخدام معايير الموصل الدقيقة أمرًا جوهريًا.
التكامل مع أنظمة SCADA/EMS القائمة: تجمع بوابة LoRa بيانات المستشعرات وتعيد توجيهها إلى منصة المراقبة الحالية لشركة المرافق عبر بروتوكولات قياسية. ويتطابق هيكل البيانات (التسارع المؤرخ زمنيًا، وزاوية الميل، ودرجة الحرارة، وحالة التنبيه) مع تعريفات نقاط SCADA القياسية دون الحاجة إلى أعمال تكامل مخصصة.
