كيفية تركيب أنظمة مراقبة خطوط الكهرباء الهوائية العاملة بالطاقة الشمسية

تخيلوا سيناريو العطل الذي وُضع هذا الدليل لتفاديه: انقطاع مفاجئ لبيانات تدلي الموصلات اللحظية على مسار جهد 230 kV أثناء موسم الرياح الموسمية — وهي الفترة التي تكون فيها الحاجة لهذه البيانات في أعلى مستوياتها. لقد توقفت وحدات المراقبة عن العمل، ليس بسبب تلف المستشعرات، بل بسبب نفاد البطاريات. فقد كان نظام الشحن الشمسي أصغر من المطلوب لتحمل أيام غائمة متتالية، ونفدت طاقة النسخ الاحتياطي القائم على البطارية فقط في غضون 48 ساعة.

هذا النمط من الأعطال شائع بصورة أكبر مما تضعه معظم مواصفات النشر الميداني في الحسبان. يستعرض هذا الدليل خطوات التركيب الكاملة لأنظمة مراقبة خطوط الكهرباء الهوائية المعتمدة على الطاقة الشمسية — بدءًا من المسح الميداني وحتى التشغيل الفعلي — مع ملاحظات فنية حول الأخطاء الميدانية الفعلية المسببة للتوقف.

طبيعة الأجهزة التي تقومون بتركيبها (وأهمية ذلك للتخطيط)

تجمع أنظمة مراقبة الخطوط الهوائية بين أجهزة الاستشعار، ووسائل الاتصال، ومصدر الطاقة، وهيكل التثبيت في وحدة متكاملة تُثبّت بمشبك على البنية التحتية لخطوط النقل. وتختلف حمولة المستشعرات بحسب طبيعة التطبيق:

• درجة حرارة الموصلات وتدلي الموصلات — لأغراض التصنيف الديناميكي للخطوط (DLR) وإدارة السعة الحرارية
• التأرجح العنيف والاهتزازات — لمراقبة الإجهاد الميكانيكي على مسافات الأبراج الطويلة
• رصد تكون الجليد — للاستجابة للعواصف الشتوية وتوجيه عمليات إزالة الجليد
• المراقبة المرئية بالفيديو — للتحقق البصري المباشر من حالات الأعطال

تختلف متطلبات الطاقة لكل نوع من المستشعرات؛ فوحدة تجمع بين حصاد الطاقة عبر محول التيار CT ولوح شمسي لتشغيل مستشعرات الحرارة والميل على فترات 15 دقيقة تستهلك طاقة أقل بكثير من وحدة مراقبة بالفيديو مدعومة بالذكاء الاصطناعي تبث لقطات عالية الدقة عبر شبكة 4G. وتتحكم ميزانية الطاقة في تحديد سائر العناصر اللاحقة — أبعاد اللوح، وسعة البطارية، وأحمال التثبيت، وجداول الصيانة الدورية.

الخطوة 1: المسح الميداني وميزانية الطاقة

قبل طلب العتاد، تحتاجون إلى تحديد ثلاثة أرقام أساسية: متوسط الإشعاع الشمسي اليومي عند ارتفاع التركيب، وأسوأ سيناريو لعدد الأيام الغائمة المتتالية، وإجمالي استهلاك طاقة المستشعرات شاملاً منظومة الاتصالات.

ملاحظة فنية: يتمثل الخطأ الأكثر تكرارًا في التخطيط في استخدام بيانات الإشعاع الشمسي المقاسة على مستوى سطح الأرض لمنشآت تُركب على ارتفاعات تتراوح بين 30–50 مترًا على الأبراج. فعلى هذه الارتفاعات، يقل التظليل الناجم عن تضاريس الأرض، لكن تزداد معدلات تراكم الأتربة بفعل الرياح وتراكم الثلوج العرضي. استخدموا بيانات الإشعاع الشمسي الأفقي الكلي GHI الخاصة بالموقع بدقة بدلاً من المتوسطات الإقليمية العامة.

حساب ميزانية الطاقة

ابدؤوا الحساب بصورة عكسية انطلاقًا من أسوأ الظروف التشغيلية المتوقعة:

لحزمة مستشعرات نموذجية تضم محول تيار CT وحساس حرارة وحساس ميل تبث عبر 4G كل 15 دقيقة، يُتوقع استهلاك يقارب 3–5 Wh/day. ويوفر لوح شمسي بقدرة 6W وكفاءة خلايا 22% مع حزمة بطاريات ليثيوم أيون بجهد 7.4V/10Ah سعة تخزينية تبلغ قرابة 74 Wh — وهي طاقة كافية لتأمين استقلالية تشغيلية لعدة أيام حتى مع انعدام الشحن الشمسي كليًا.

إن الاعتماد على البطاريات وحدها دون نظام شحن شمسي ملائم يفرض صعود الأبراج بشكل متكرر. وعندما تضرب العواصف، تكون الأجهزة المسؤولة عن إرسال التنبيهات الفورية هي أول ما يخرج عن الخدمة. وتعد هذه المشكلة أكبر تحديات الاعتمادية في الميدان، ويمكن تجنبها تمامًا عبر تحديد سعة الطاقة بدقة؛ إذ تظل منظومة التغذية بالطاقة نقطة الفشل الأكثر شيوعًا في مشاريع أجهزة الاستشعار عن بعد، وليس العتاد الداخلي للمستشعرات.

الخطوة 2: اختيار طريقة التثبيت المناسبة

تعتمد أجهزة مراقبة خطوط الكهرباء الهوائية على ثلاث طرق رئيسية للتثبيت، ويحدد اختيار الطريقة ما إذا كنتم بحاجة لفريق صيانة الخطوط الحية أم لا.

التثبيت بمشبك على الموصل مباشرة (Clamp-on)

تعتمد معظم وحدات الاستشعار الحديثة تصميمات تثبيت بمشبك يمسك بالموصل مباشرة. وتعد هذه الطريقة هي المفضلة لمستشعرات حرارة الموصلات وتذبذبها للأسباب التالية:

• تلامس حراري مباشر مع الموصل لضمان دقة قياس درجات الحرارة
• عدم الحاجة لأعمال الخطوط الحية المعقدة أثناء التركيب — حيث صُممت آليات المشابك لتُركب بواسطة روبوتات الخطوط الحية أو عبر تلامس يدوي سريع باستخدام عصي العزل (hot sticks)
• قيود وزن صارمة: عادة أقل من 5 kg إجمالاً لتجنب التأثير على خصائص تدلي الموصلات

ملاحظة فنية: يقلل التثبيت بالمشبك من تكاليف التركيب واحتياجات فرق العمل بشكل ملحوظ. ولكن تأكدوا من مطابقة تصميم المشبك لنطاق قطر الموصل المستخدم في خطوطكم؛ فالمشبك المخصص لموصل ACSR بمقطع 300mm² لن يحكم قبضته على موصل بمقطع 150mm² — والمشبك غير المحكم سيتزحزح ويسقط عن الخط في غضون أشهر بسبب اهتزاز الموصلات المستمر.

التثبيت على ذراع البرج أو العارضة المتقاطعة

يُستخدم للأوزان الأثقل مثل وحدات المراقبة بالفيديو المزودة بألواح شمسية أكبر، وتُثبت ببراغي على الهيكل القائم للبرج. ويتطلب هذا الخيار:

• تحليل الأحمال الإنشائية (حيث يضيف اللوح حمل رياح إضافيًا على ذراع البرج)
• دمج منظومة الحماية من الصواعق مع نظام التأريض المعتمد للبرج
• تمديد كابلات أطول بين المستشعر والموصل (في حال تطلب الأمر قياس بيانات الموصل)

التثبيت بحوامل على جسم البرج

يُخصص للوحدات التي تقيس الظروف البيئية المحيطة (كالرياح والجليد) بدلاً من معايير الموصل ذاته. وتصلح هنا حوامل الألواح الشمسية القياسية المقاومة للأشعة فوق البنفسجية — بشرط أن تكون أدوات التثبيت من الفولاذ المقاوم للصدأ (ستانلس ستيل) أو مجلفنة بالغمس الساخن؛ فأي خامات أخرى ستتعرض للتآكل والصدأ في غضون سنتين إلى 3 سنوات على هذه الارتفاعات.

الخطوة 3: اختيار اللوح الشمسي وتحديد أبعاده

تمثل هذه الخطوة المفترق بين نجاح المشروع واستقراره أو تحوله إلى عبء صيانة مستمر.

تقنية الألواح

بالنسبة للوحدات المثبتة على الموصلات، تحتاجون إلى تحقيق أعلى ناتج واط لكل غرام، مما يستلزم استخدام خلايا أحادية البلورة بكفاءة تتجاوز 22% داخل غلاف خفيف الوزن.

وتكتسب مادة التغليف أهمية تفوق نوع الخلايا لضمان استدامة هذه الأنظمة ميدانيًا:

• ETFE — يقدم أعلى مقاومة للأشعة فوق البنفسجية UV، وعمرًا تشغيليًا يتجاوز 10+ أعوام في الأجواء الخارجية دون اصفرار، مع مرونة ميكانيكية، رغم ارتفاع تكلفته. وهو الخيار الأمثل لمنشآت الخطوط الهوائية لتفادي تدهور اللوح واضطراركم لصعود الأبراج في العام 3.
• PET — خيار أقل تكلفة ويلبي الاحتياجات لمدة 2–3 أعوام، غير أن التحلل الناتج عن الأشعة فوق البنفسجية يسبب اصفرار سطحه وتراجع قدرته. يلائم نماذج الاختبار الأولية، ولا يصلح لمشاريع النشر التشغيلي واسعة النطاق.
• الزجاج — الأعلى متانة والأثقل وزنًا. يقتصر استخدامه على الوحدات المثبتة على أذرع الأبراج حيث لا يمثل الوزن قيدًا محددًا للتصميم.

تحديد قدرة اللوح

يمثل اللوح الشمسي بقدرة اسمية 6W وكفاءة 22% بطلاء ETFE الخيار المتوازن النموذجي لمعظم حزم المستشعرات التي تستهلك أقل من 5 Wh/day:

• 6W × 4 ساعات سطوع شمس فعالة × 0.65 كفاءة النظام ≈ حصاد طاقة يقارب 15.6 Wh/day
• استهلاك بمعدل 5 Wh/day = نسبة حصاد إلى استهلاك تبلغ 3:1
• تغطي هذه النسبة التغيرات الموسمية، وتراكم الغبار، والتراجع الطبيعي في أداء اللوح بمرور الوقت

أما وحدات المراقبة بالفيديو المزودة باتصال 4G ومعالجة بالذكاء الاصطناعي (مثل أنظمة تحليل تراكم الجليد)، فتتطلب ألواحًا بقدرة 10W+ وبطاريات أكبر نسبيًا. وتوفر بطارية بسعة 9.6V/14Ah طاقة تصل إلى 134 Wh — وهي كافية لتأمين أكثر من 3 أيام من الاستقلالية حتى مع تشغيل الفيديو المستمر.

الخطوة 4: بنية الاتصالات

يحدد بروتوكول الاتصال المختار كلاً من زمن انتقال البيانات، ومعدل استهلاك الطاقة، واشتراطات البنية التحتية المطلوبة.

ملاحظة فنية: تمثل شبكة 4G الخيار التلقائي عند توفر التغطية الخلوية — لسهولة نشرها وعدم احتياجها لبوابات اتصال محلية. لكن ضريبة استهلاك الطاقة حقيقية؛ فالمستشعر الذي يستهلك 0.3W مع تقنية LoRa يقفز استهلاكه إلى أكثر من 1.5W مع 4G، وهو فارق يعادل 5× في سعة الألواح الشمسية والبطاريات. احسبوا ميزانية الطاقة وفق بروتوكول الاتصال المعتمد فعليًا قبل اعتماد مواصفات الألواح النهائية.

وفي المسارات النائية التي تفتقر للتغطية الخلوية، يُعد استخدام تقنية LoRa مع بوابة تعمل بالطاقة الشمسية مثبتة على برج يسهل الوصول إليه عبر الطرق البرية هو الأسلوب القياسي؛ حيث تجمع البوابة البيانات من 10–20 عقدة استشعار وتعيد توجيهها عبر رابط قمر صناعي أو شبكة خلوية.

يمنحكم تزويد كل وحدة بنظام تحديد المواقع GPS وBeiDou تتبعًا دقيقًا لموقع الموصل لحساب معدل التدلي، ولكنه يضيف ما بين 20–50 mW إلى ميزانية الطاقة، ويجب أخذ ذلك في الاعتبار.

الخطوة 5: التدعيم ضد الظروف البيئية

تتسم بيئة الخطوط الهوائية بقسوة بالغة على المكونات الإلكترونية. ولا يُعتبر التركيب مكتملاً حتى تتم معالجة النقاط التالية:

التدهور بفعل الأشعة فوق البنفسجية UV

تزداد شدة التعرض للأشعة فوق البنفسجية عند ارتفاع 30–50 مترًا مقارنة بمستوى الأرض. وتتولى طبقة ETFE للوح الشمسي مقاومة هذا التأثير. أما بالنسبة لهيكل المستشعر، فاحرصوا على استخدام بولي كربونات معالج ضد الأشعة فوق البنفسجية أو ألمنيوم مؤكسد؛ حيث تتشقق هياكل بلاستيك ABS غير المعالجة في غضون 18–24 شهرًا.

درجات الحرارة القصوى

يجب أن يتراوح نطاق التشغيل بين -40°C و+60°C كحد أدنى. فخطوط النقل في المناطق الباردة تشهد انخفاضًا يصل إلى -35°C بانتظام، بينما تصل حرارة هيكل المستشعر الداكن والمعرض لشمس الصيف المباشرة إلى +55°C داخليًا بسهولة. وتلعب كيمياء البطارية دورًا حاسمًا؛ إذ تفقد بطاريات ليثيوم أيون القياسية سعتها عند درجات حرارة أدنى من -20°C، ولذا تستخدم العديد من وحدات PLM خلايا ليثيوم مخصصة لدرجات الحرارة المنخفضة أو حجيرات بطاريات مزودة بنظام تدفئة للأجواء شديدة البرودة. وتحتفظ بطاريات LiFePO4 بسعة أكبر بكثير مقارنة ببطاريات ليثيوم أيون القياسية في درجات البرودة القارسة (حتى -40°C)، مما يجعلها الكيمياء المفضلة لمشاريع المناطق الباردة.

تعشيش الطيور وتراكم الفضلات

تجذب الألواح الشمسية المثبتة على الأبراج الطيور؛ ويمكن لمخلفات الأعشاش على سطح اللوح أن تخفض إنتاجيته بأكثر من 50%+ خلال موسم واحد. وتساعد زوايا التثبيت المائلة (بميل يتجاوز >30°) في تحقيق التنظيف الذاتي بفعل الأمطار، كما تلجأ بعض شركات المرافق إلى إضافة أشواك طرد الطيور على إطار اللوح.

الحماية من الصواعق

يتطلب أي مستشعر مثبت على البنية التحتية لخطوط النقل تنسيقًا دقيقًا للحماية من الصواعق وربطه بنظام التأريض الخاص بالبرج — وهو اشتراط سلامة ملزم وليس إجراءً اختياريًا. ويشمل ذلك استخدام مقاومات متغيرة بأكسيد المعدن (MOVs) على خطوط الإشارة والطاقة، والربط التساوي الجهدي الصحيح مع أرضي البرج، واعتماد موصلات مصنفة لتحمل التيارات العالية المفاجئة كمعيار أساسي.

حمل الرياح

يشكل لوح شمسي بقدرة 6W مساحة سطحية تتراوح بين 0.03–0.05 m² معرضة للرياح. وعند هبوب رياح بسرعة 150 km/h (وهو حمل تصميمي معتاد للبنية التحتية لخطوط النقل)، ينتج عن ذلك قوة جانبية تتراوح بين 15–25 N مطبقة على الارتفاع فوق حامل كابولي. تأكدوا من ربط براغي الحوامل وفق عزم الربط المحدد، واستخدموا صواميل قفل أو مواد تثبيت سن اللولب.

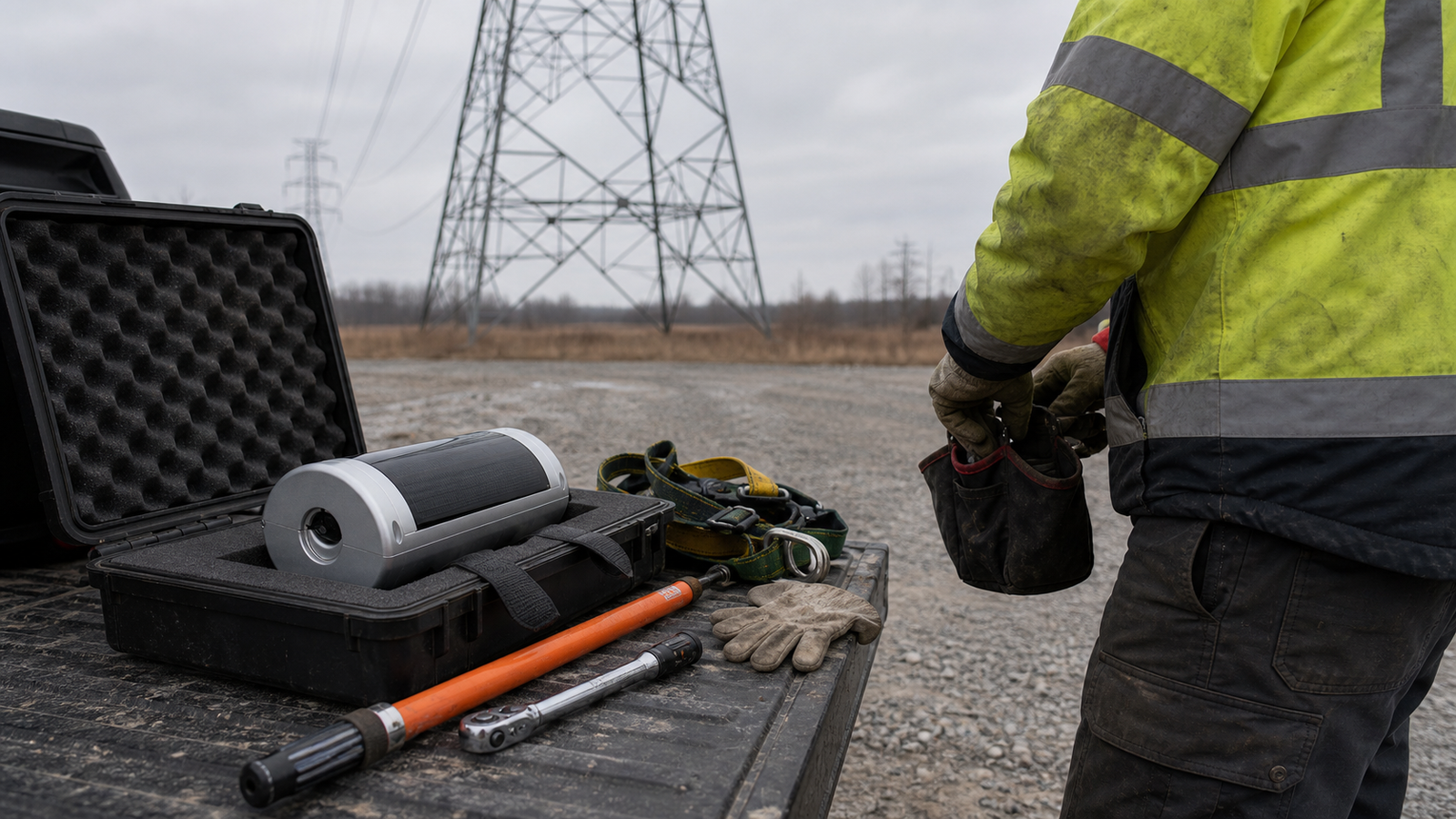

الخطوة 6: خطوات التركيب الميداني

تسلسل التركيب الميداني الفعلي، بعد إتمام المسح الميداني وتجهيز العتاد:

1. التهيئة المسبقة والاختبار المكتبي لكل وحدة على الأرض: قوموا بتشغيل الوحدة، والتحقق من قراءات المستشعرات، والتأكد من اتصال 4G/LoRa، واستقرار إشارة GPS. وأي وحدة تفشل في هذا الاختبار المكتبي يجب أن تظل على الأرض.
2. اختيار فترات الطقس المواتية للنشر: عند تشغيل وحدات تعتمد على الطاقة الشمسية، يتيح البدء خلال فترة مشمسة وصول البطارية إلى الشحن الكامل قبل أول موجة طقس غائم.
3. تثبيت وحدة المستشعر أولاً، ثم توصيل اللوح الشمسي: يمنع ذلك توصيل التيار إلى النظام أثناء انشغالكم بعمليات التثبيت الميكانيكي.
4. التحقق من عزم ربط المشبك في الوحدات المثبتة على الموصلات: فالمشابك ذات عزم الربط الضعيف ستتزحزح بسبب الاهتزازات، في حين يؤدي عزم الربط المفرط إلى إتلاف الطبقة الخارجية لسطح الموصل. التزموا بورقة المواصفات الفنية بدقة.
5. التأكد من تدفق البيانات من البداية إلى النهاية قبل نزول فريق العمل: من المستشعر ← المعالج المحلي ← رابط الاتصال ← البوابة/السحابة ← نظام SCADA/DMS. وإذا وُجد أي خلل في الرابط، قوموا بإصلاحه أثناء تواجدكم على البرج.
6. توثيق عملية التركيب عبر التقاط صور لهيكل التثبيت، وتوجيه اللوح الشمسي، ومسارات الكابلات؛ حيث ستعتمدون على هذا التوثيق لاستكشاف الأعطال وإصلاحها بعد عامين عندما يتولى فريق آخر مهام الصيانة.

الخطوة 7: التخطيط للصيانة المستمرة

أنظمة مراقبة الخطوط الهوائية المعتمدة على الطاقة الشمسية تتطلب متابعة دورية وليست من الأنظمة التي تُركب وتُنسى. خططوا لما يلي:

• الفحص السنوي للألواح — فحص تراكم الأتربة، والأضرار الناجمة عن الطيور، واصفرار السطح (في ألواح PET)، وتآكل الموصلات. ويكفي إجراء فحص بصري سريع مع قياس التيار تحت أشعة الشمس لمعرفة ما إذا كان أداء اللوح قد تراجع.
• دورة استبدال البطاريات — تتراجع كفاءة بطاريات ليثيوم أيون مع تكرار دورات الشحن والتفريغ. ضعوا خطة لاستبدالها كل 5–7 سنوات، أو خلال مدة أقصر في البيئات ذات درجات الحرارة القصوى، مع احتساب تكلفة صعود الأبراج ضمن تحليل التكلفة الإجمالية لدورة الحياة.
• تحديثات البرامج الثابتة (Firmware) — توفر التحديثات اللاسلكية عن بعد OTA عبر 4G تكاليف صعود الأبراج. وإذا كنتم تفاضلون بين نظام يدعم تقنية OTA وآخر يفتقر إليها، فإن الفارق في تكلفة دورة الحياة التشغيلية سيكون كبيرًا.
• معايرة المستشعرات — قد تنحرف قراءات مستشعرات درجة حرارة الموصلات بمرور السنين نتيجة الإجهاد الحراري المتكرر؛ لذا احرصوا على إدراج بند لإعادة المعايرة أو الاستبدال ضمن جدول الصيانة الدوري لديكم.

منهجية اتخاذ القرار

إذا كنتم تخططون لنظام مراقبة خطوط كهرباء هوائية يستمر في العمل لأكثر من 10+ أعوام مع خفض مرات صعود الأبراج إلى الحد الأدنى: اضبطوا سعة النظام الشمسي لتحقيق نسبة حصاد إلى استهلاك تبلغ 3:1، واعتمدوا ألواحًا مغلفة بطبقة ETFE، وحددوا سعة البطارية لتأمين 5+ أيام من الاستقلالية التشغيلية على الأقل، واختاروا التثبيت بالمشبك لإلغاء التكاليف المرتبطة بالعمل على الخطوط الحية. وما عدا ذلك من معايير يخضع للمفاضلة بما يلائم متطلبات مسار الخطوط لديكم.

إذا كنتم غير متأكدين من تركيبة الألواح الشمسية والبطاريات الأنسب لعتاد المراقبة لديكم، فنحن نصمم وحدات تغذية بالطاقة الشمسية مخصصة لمراقبة الخطوط الهوائية — يمكنكم طلب وحدة تجريبية لاختبارها في المختبر مع حزمة المستشعرات المعتمدة لديكم قبل الالتزام بنشر النظام على كامل الشبكة.
