Solcellepanel til Arduino: dimensjonering, kabling og energibudsjett

Hvis du har koblet en 5 V-celle rett til Arduinos Vin-pinne og sett kortet omstarte for hver sky, er dette veiledningen du skulle ønske du hadde lest først. Nedenfor: dimensjoneringsberegninger, kablingstopologi, komponenter som fungerer, og feilmoduser vi ser fra felten på prosjekter for overvåking av kraftlinjer og IoT-sensorer som vi bestiller sammen med våre partnerfabrikker.

Hva er et solcellepanel til Arduino?

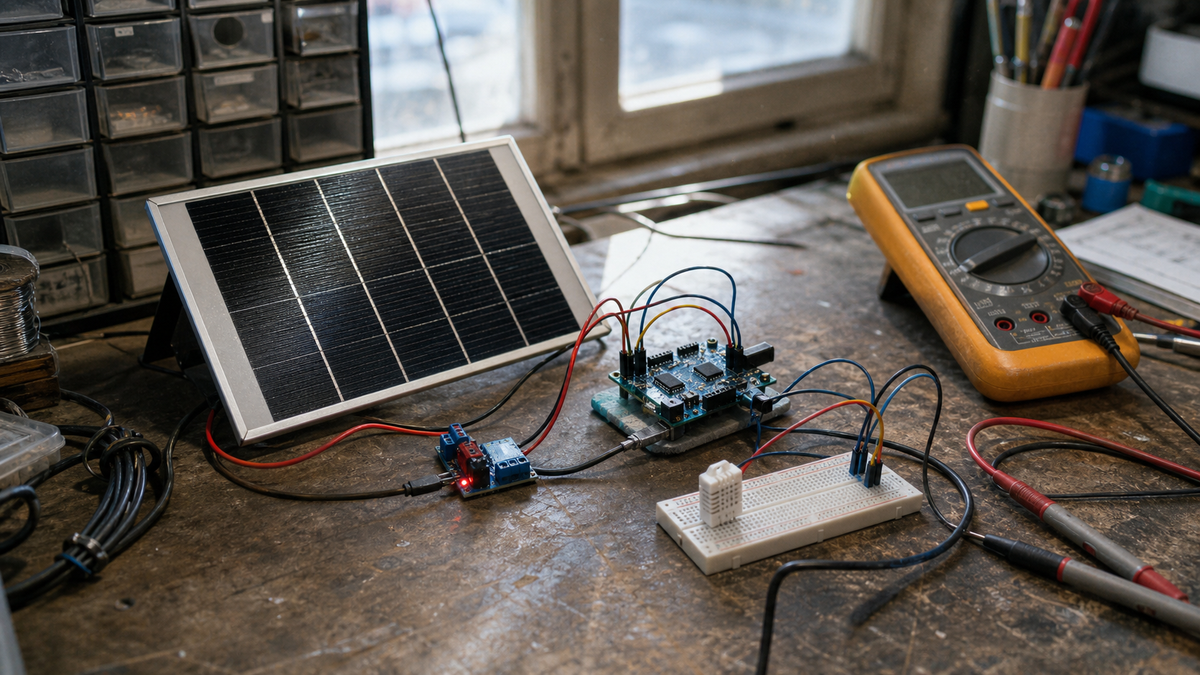

Et solcellepanel til Arduino er en liten fotovoltaisk modul (vanligvis 0.5–5 W, 5–12 V utgang) kombinert med en solcelleregulator og et oppladbart batteri for å holde en mikrokontroller i Arduino-klassen i gang med omgivende sollys. Panelet lader et bufferbatteri; batteriet – ikke panelet – er det kortet faktisk trekker strøm fra. Dette mellomleddet er den viktigste arkitektoniske detaljen som skiller et fungerende oppsett fra et ustabilt et.

Utendørs Arduino-prosjekter – jordfuktighetssensorer, dyresporere, portalarmer, værstasjoner, vannstandsmålere – er det naturlige bruksområdet for små solceller. Nettstrøm er utilgjengelig; AA-batterier tømmes på 2–6 uker under kontinuerlig måling; en riktig dimensjonert solcelle- og batteripakke kjører i årevis uten servicebesøk. Se vår artikkel om solcellepanel til jordfuktighetssensor for dimensjoneringsberegninger på en representativ last med lav driftssyklus i Arduino-klassen.

Kan du drive en Arduino med et solcellepanel? (Grunnleggende om spenning og strøm)

Ja – men svaret avhenger av hvilken Arduino du bruker, hva den gjør per sekund, og om du har et batteri i kretsen. Spenningen som betyr noe, er spenningen på regulatorens inngang under reell laststrøm og under reelle lysforhold, ikke panelets tomgangsspenning på merkelappen. Tre kjernebegrensninger gjelder for ethvert Arduino-solcelleoppsett:

• Inngangsområde. Uno/Nano støtter 7–12 V på Vin, 5 V direkte på 5V, 3.3 V direkte på 3V3. ESP32-kort aksepterer 5 V på VIN/USB, 3.3 V direkte.
• Terskel for brownout. Uno omstarter under ~4.5 V på regulatorinngangen. ESP32-kort får brownout under ~2.7 V på 3.3 V-linjen – Wi-Fi-overføring trekker topper på 200–300 mA som kan trekke en svak strømforsyning under denne grensen.
• MPP-spenning. "5 V"-panel: Voc 5.5–6.5 V, MPP 4.2–5.0 V. "6 V"-panel: MPP ~5.0–5.5 V. "12 V"-panel: MPP ~17–18 V (må kun brukes med MPPT og en 12 V-buffer).

5 V vs. 6 V vs. 12 V solcellepaneler – tommelfingerregel

For 80% av Arduino-solcelleprosjekter er et 6 V-panel + enkeltcelle Li-ion svaret. 6 V-panelet holder TP4056 i lading på overskyede morgener; et enkelt 18650-batteri på nominelt 3.7 V via en 5 V boost-omformer mater Arduinos 5 V-linje stabilt. Det vanlige 6 volt 3.5 watt solcellepanelet som definerte denne kategorien, leverer ~580 mA ved 6 V midt på dagen og holder seg over 4.5 V i moderat diffust lys – et trygt standardvalg for enkeltprosjekter.

Dimensjoneringsveiledning: watt, strøm og 20%-regelen

20%-regelen: dimensjoner panelet slik at gjennomsnittlig daglig ytelse overstiger prosjektets forbruk med minst 20%. Sikkerhetsmarginen absorberer overskyede dager, sesongmessige variasjoner i soltimer, panelaldring og tur-retur-tap i batteriet. Dropper du dette, tappes batteriet gradvis noen prosent hver uke, inntil du – vanligvis 6–10 uker etter installasjon – sitter med en supportsak for et anlegg som «fungerte fint under testing».

Trinn 1 – daglig energiforbruk

Vær realistisk med tanke på driftssyklus. Typiske tall for vanlig maskinvare i Arduino-klassen:

Trinn 2 – effektiv daglig panelytelse

«Nominell effekt» forutsetter Standard Test Conditions (1000 W/m², 25 °C, AM1.5). Reell ytelse er langt lavere:

• Toppsoltimer: 3–5 per dag i årlig gjennomsnitt for de fleste befolkede breddegrader. Bruk 3.0 konservativt, 4.0 for tempererte soner, 5.0 for solbeltet. Bak glass eller i skygge må dette halveres på nytt.
• Ladevirkningsgrad: TP4056 ~80–85%; MPPT 90–95%; boost-omformere trekker fra ytterligere 5–10%.

Effektiv daglig Wh = nominell W × toppsoltimer × ladevirkningsgrad × boost-virkningsgrad. Et 1 W-panel på en lokasjon med 4 timer via TP4056 (0.83) og MT3608 (0.88) leverer ~2.9 Wh/dag. Et 3.5 W-panel: ~10 Wh/dag.

Trinn 3 – bruk 20%-regelen

Påkrevd panel-Wh/dag ≥ last-Wh/dag × 1.20. Nano i dyp søvn (1.1 Wh/dag) → 0.5 W-panel hvor som helst. Aktiv ESP32 (1.5 Wh/dag) → 1 W i solbeltet, 2 W andre steder. Kontinuerlig påslått Uno (5.5 Wh/dag) → 2.5–3.5 W-panel (vurder modifikasjoner for dyp søvn i stedet).

Anbefalt maskinvareoppsett: panel + TP4056/MPPT + LiPo/Li-ion

Referanseoppsett, fire komponenter i serie: panel → ladekort → batteri → boost-regulator → Arduino. Komponentkostnad: USD 6–18 for enkeltprosjekter; USD 2.50–6.00 ved OEM-volum.

Ladekort: TP4056 (små oppsett) vs. MPPT (avansert)

TP4056 er en lineær lader med fast CC/CV, til ~USD 0.30 i volum på et USB-C-breakoutkort. Den har ikke MPPT – den trekker strøm til panelspenningen faller til ~4.3 V, og reduserer deretter trekket. For paneler på ≤6 V / 1 W er dette det rette valget, ettersom hvilestrømmen i en MPPT-regulator ville oversteget panelets ytelse på overskyede dager. Velg alltid varianten «med beskyttelse» (DW01 + FET-par forhindrer dyputlading).

For paneler >2 W eller ethvert 12 V-panel bør du bytte til MPPT. MPPT (Maximum Power Point Tracking) sporer panelets optimale V/I-driftspunkt og henter ut 15–30% mer daglig energi enn en TP4056. Kostnad: USD 3–12 mot 0.30; hvilestrømtrekk 5–20 mA. (For Arduino-laster med under 100 µA i gjennomsnitt vil den enklere PWM-reguleringen (pulsbreddemodulasjon) i en TP4056 likevel vinne på virkningsgrad.)

Batteri: én enkelt 18650-celle slår nesten alt annet

Standardvalg: beskyttet enkeltcelle 18650 Li-ion, 2000–3500 mAh. 2.5–4.2 V fungerer sømløst med 5 V boost-omformere; energitettheten slår AA NiMH med 3x; 500–1000 sykluser = 5–8 år med daglig lading. LiPo-poser vinner på tykkelse (<4 mm), men degraderes raskere i varme. For sensorer i metallkapslinger som når 60 °C om sommeren, bruk LiFePO4 – lavere tetthet, bedre termisk toleranse, 2000+ sykluslevetid, 3.2 V nominelt.

Boost-regulator: MT3608 som standard

Et MT3608 step-up-kort (USD 0.60 per stykk, 0.20 OEM) tar 3.0–4.2 V → stabil 5 V ved opptil 1 A. For ESP32 foretrekk TPS61090 eller en tilsvarende boost med lav Iq (MT3608s hvilestrøm på 1.5 mA er bortkastet på design med hvilemodus). Under 100 µA gjennomsnittlig forbruk kan du droppe boost-omformeren og kjøre en 3.3 V LDO direkte fra batteriet. Kable alle DC-linjer med 22 AWG eller tykkere; bruk MC4-kontakter kun på utendørs 12 V-paneler – JST-PH er riktig for kort <2 W.

Kabling og koblingsskjema: solcellepanel til Arduino (Uno / Nano / ESP32)

Kablingen er mekanisk enkel, men topologisk streng – feil rekkefølge betyr mislykket lading, ødelagt regulator eller tomt batteri over natten. Det autoritative skjemaet vises nedenfor.

  [Solcellepanel 6V/1W]
        |
        +--- (+) → TP4056 IN+ (med Schottky-diode i serie, valgfritt)
        +--- (-) → TP4056 IN-
                       |
                       BAT+ / BAT- → [18650 Li-ion, beskyttet]
                       |
                       OUT+ → MT3608 boost IN+ → stilles til 5.0V utgang
                       OUT- → MT3608 boost IN-
                                       |
                                       OUT+ → Arduino 5V-pinne (IKKE Vin)
                                       OUT- → Arduino GND

Kritiske kablingsregler

• Mat Arduino via 5V-pinnen, ikke Vin. Vin går gjennom den innebygde lineære regulatoren (AMS1117/MIC5219) som gir et spenningsfall på ~0.7 V og kaster bort batteristrøm som varme.
• Schottky-diode i serie med panelet. De fleste TP4056-kort har en innebygd; hvis ikke, vil en 1N5819 på panelets positive leder forhindre returstrøm om natten.
• Koble aldri panelet direkte til batteriet. Uten lader vil et 6 V-panel overopplade et 4.2 V Li-ion-batteri i løpet av en solrik ettermiddag – noe som fører til hevelse, gasslekkasje eller brann.
• Koble aldri et 12 V-panel til en TP4056. Inngangen på TP4056 er klassifisert for maksimalt 8 V; tomgangsspenningen (Voc) på 22 V fra et 12 V-panel ødelegger brikken den første solrike formiddagen.

Spesifikke merknader for ESP32

ESP32-moduler trekker topper på 200–300 mA under Wi-Fi-overføring, med stigetider på <100 µs. Uten tilstrekkelig avkobling gir disse strømtoppene spenningsfall på forsyningslinjen og utløser brownout-detektoren. Legg til en 470 µF lav-ESR elektrolyttkondensator pluss en 10 µF keramisk kondensator over VDD3.3-pinnen. Samme underliggende årsak slår ut de fleste ESP32-værstasjoner med underdimensjonerte 5 V-paneler.

Uno R3 mot Nano mot ESP32 – rask beslutningsmatrise

Vanlige feil og feilsøking (lav spenning, brownout, underpresterende panel)

De fleste solcellerelaterte feil med Arduino faller inn under fire kategorier. Gå gjennom dem i rekkefølge før du antar at det foreligger en maskinvarefeil.

Feil 1 – Kortet omstarter tilfeldig under belastning

Symptom: Oppstartsmeldinger midt i programmet, ofte når en sensor leses av eller en radiosender aktiveres. Årsak: Forsyningsspenningen faller under regulatorens dropout- eller brownout-terskel under strømtopper. Løsning: Monter en 470 µF bufferkondensator ved forsyningspinnen, overdimensjoner batteriet eller bytt til et kort med lavere toppstrøm.

Feil 2 – Batteriet lades aldri over 70–80%

Symptom: TP4056-lysdioden forblir rød, og batterispenningen flater ut på ~3.9 V etter en hel dag med sol. Årsak: Panelet er underdimensjonert, skyggelagt eller skittent. Løsning: Mål panelstrømmen under belastning midt på dagen – under 70% av nominell kortslutningsstrøm betyr at panelet er flaskehalsen. Et 6 V / 1 W-panel skal levere 160–180 mA i kortslutningsstrøm midt på dagen i direkte sol.

Feil 3 – Systemet slutter å fungere etter to uker med overskyet vær

Symptom: Fungerer under testing, utplasseres om høsten, slukner innen november. Årsak: Utilstrekkelig sikkerhetsmargin på panelet i kombinasjon med underdimensjonert batteri (fungerer kun som en daglig buffer i stedet for et flerdagers reservoar). Løsning: Bruk 20%-regelen realistisk (40% over 40° breddegrad); sørg for at batteriet har nok energi til ≥3 dager med full belastning. For en ESP32 med 1.5 Wh/dag tilsvarer det en 4500 mAh enkeltcelle 18650.

Feil 4 – Panelytelsen faller 20%+ i løpet av det første året

Symptom: Ladingen fungerer fint i noen måneder, men avtar deretter. Årsak: UV-nedbrytning av laminat, vanninntrenging gjennom dårlig forseglede kanter, eller delaminering av cellene på grunn av temperatursykluser. Billige epoksyinnkapslede paneler mister 15–30% ytelse etter 12 måneder utendørs. ETFE-laminerte paneler fra partnerfabrikkene vi reviderer, holder seg innenfor 3–5% av nominell ytelse i 5+ år.

For robuste installasjoner beregnet på feltdrift, se solcellepanel til overvåking av bikuber og sensor til oppkjørselsalarm. Mønstrene gjentar seg: underdimensjonert panel, for lite batteri og ubeskyttet kabling.

Innkjøpssjekkliste: 7 spørsmål du bør stille leverandører av solcellepaneler

Hvis du anskaffer et panel til et Arduino-basert produkt (ikke et hobbyprosjekt) og er i dialog med leverandører, skiller svarene på disse sju spørsmålene seriøse partnere fra tidstyver. Bruk dem ved hver forespørsel (RFQ).

1. Hva er celleteknologien og hvem er celleleverandøren? «Generisk mono» eller «A-grad poly» uten å navngi celleleverandøren betyr nesten alltid bruk av kasserte celler av ukjent opprinnelse. SunPower Maxeon, LONGi, JinkoSolar – disse produsentene har etterprøvbar sporbarhet.
2. Hvilken innkapsling brukes, og hva er testet levetid utendørs? PET = 1–3 år utendørs. ETFE med kantforsegling = 5–10 år. Glass = 20+ år, men tungt. Be om testdata for akselerert aldring (IEC 61215 temperatursykluser).
3. Hva er MOQ ved hvert prisintervall? En seriøs leverandør oppgir priser for 5, 50, 500 og 5000 stk. «MOQ 1000+» uten lavere trinn = du er ikke i deres målgruppe.
4. Hva er leveringstiden for vareprøver og stykkprisen per prøve? Ærlig svar: 7–14 dager, USD 30–80 per vareprøve for spesialtilpassede spesifikasjoner. «Gratis vareprøver» betyr som regel kun lagervare.
5. Hvilke standarder er fabrikken ISO 9001-sertifisert etter, og hvilket tredjepartsorgan utførte revisjonen? Et vagt «ISO-sertifisert» uten å navngi TÜV/SGS/Intertek/BV er et faresignal.
6. Hvilke flash-testdata leveres sammen med hver enhet? Pmax, Voc, Isc, Vmp, Imp ved STC per serienummer. Alt mindre enn dette = ingen sporbarhet på partinivå.
7. Hva er garantivilkårene og RMA-prosessen? Nærmere bestemt: Hvem betaler returfrakt, hva er leveringstiden for erstatningsenheter, og finnes det en ytelsesgaranti (f.eks. ≥90% etter 5 år)?

Standarder og sertifiseringer relevante for solcellepaneler i Arduino-klassen

Hobbyprosjekter hopper over sertifisering. Men i det øyeblikket det Arduino-baserte produktet ditt sendes til kunder, plasseres utendørs på tredjeparts eiendom eller integreres i et forsynings- eller industrisystem, har disse standardene betydning for innkjøp, forsikring og CE/UL-merking av det ferdige produktet.

En nyanse ved spesialtilpasset produksjon: Fullstendig testing etter IEC 61215 / UL 61730 koster rundt USD 12–25k per varelinje og tar 8–14 uker. For prototypeserier på 5–500 enheter baserer de fleste systemintegratorer seg på dokumentasjon på cellenivå (SunPower Maxeon IBC har egne sertifiseringer) kombinert med en fabrikklevert IEC 61215-testrapport for et representativt panel produsert med samme prosess. Partnerfabrikkene vi benytter, fører kvalitetskontrolljournaler og ISO 9001-dokumentasjon for hver forsendelse, slik at underlaget tåler en revisjon i etterfølgende ledd.

Spesialtilpassede solcellepaneler og OEM-paneler for Arduino- og IoT-serieproduksjon

Ved produksjonsvolumer (100–10 000 enheter) er standardhyllevaren «6 volt 3.5 watt solcellepanel» ikke lenger den rette løsningen. Serieproduksjon krever et solcellepanel med spesialtilpasset form og spenning som passer nøyaktig til kapslingen, med tilpassede ytelsesdata og et laminat dimensjonert for ønsket levetid.

LinkSolar er en B2B-innkjøpspartner med direkte kvalitetskontroll på fabrikken og produksjonstilgang, med spesialisering innen overvåking av kraftlinjer og spesialtilpassede industrielle solcelleapplikasjoner. Fra partnerfabrikkene vi samarbeider med i Anhui og Jiangsu, leverer vi paneler basert på SunPower Maxeon-celler til IoT-integratorer, forsynings-OEM-er og produsenter av industrielt utstyr. Panelene leveres i spesialtilpassede former, spenninger og kontakter – MOQ fra 5 stk, 2 ukers produksjonstid og 7–14 dager for vareprøver. Direkte produksjonstilgang gjør at vi kan spesifisere innkapsling (ETFE/PET), kontakt (JST-PH / JST-XH / MC4 / spesialtilpasset) og IP67/IP68-koblingsbokser på samme stykkliste (BOM).

Hva «spesialtilpasset» faktisk betyr ved OEM-volum

Hvorfor celleteknologi har betydning ved små flater

Jo mindre panelet er, desto viktigere er virkningsgraden på cellenivå. Polykrystallinsk med ~17% virkningsgrad: ~170 mW/cm² ved STC. SunPower Maxeon IBC med ~24%: ~240 mW/cm² – 40% mindre flate for samme effekt. For en sensoroverflate på 50 mm × 50 mm utgjør dette ofte forskjellen på om det passer eller ikke.

Typisk prosjektforløp for OEM

1. Gjennomgang av spesifikasjoner: Del lastprofil, fysiske mål, installasjonsregion og ønsket levetid → du mottar 1–2 anbefalte panelspesifikasjoner.
2. Bestilling av vareprøver: 5–10 stk, 7–14 dagers produksjonstid. Testes i din faktiske kapsling under reell belastning.
3. Låsing av spesifikasjon: Når vareprøvene er godkjent, låses stykklisten (BOM) og volumpriser tilbys.
4. Serieproduksjon: 2 uker for serier opptil 1000 stk. Hver enhet flash-testes for Pmax, Voc og Isc før forsendelse.

Se også paneler levert til utendørs strømforsyning for LoRa-gatewayer, parkeringsplassensorer, seismiske overvåkingsstasjoner, styringsenheter for brønnpumper og overvåking av gruveutstyr.

Kundecase: ESP32-miljøsensor, serieproduksjon på 1,200 enheter

En ledende IoT-integrator (anonymisert i henhold til taushetserklæring) kontaktet oss angående en ESP32-S3 luftkvalitetssensor for utendørs urban utplassering. Den opprinnelige prototypen brukte et standard 6 V / 1 W PET-laminert panel limt til toppen av kapslingen; en pilotserie på 50 enheter viste 22% tap i panelytelse etter 9 måneder – utenfor løftet om 3 års levetid.

Spesifikasjon levert gjennom våre partnerfabrikker: spesialtilpasset 78 mm × 78 mm, 6.5 V / 1.4 W SunPower Maxeon IBC-panel, ETFE-laminat, fabrikkinjisert silikonkantforsegling, integrert IP67-koblingsboks, JST-PH 2.0 mm kabelende tilpasset det eksisterende ledningsnettet. Samme fysiske mål, 40% mer daglig energi og estimert <5% ytelsestap etter 5 år.

• Leverte enheter: 1,200 (pilotserie på 200 enheter + produksjonsserie på 1,000 enheter)
• Fra vareprøve til produksjon: 9 dager for vareprøver, 18 dager for produksjonsserien på 1,000 enheter
• Kostnadsdifferanse mot standard hyllevare: +USD 1.85/enhet, oppveid av kundens estimerte reduksjon på 60% i serviceutrykninger over 3 år
• Feil i felten de første 9 månedene: 2 av 1,200 (begge skyldtes at kontakten ble revet ut, ikke panelet)

Anonymisert i henhold til taushetserklæring. Tall fra interne kvalitetssikringsrapporter og kundens driftsdashboard.

Ofte stilte spørsmål

Kan du drive en Arduino med et solcellepanel?

Ja – men ikke direkte under varierende lysforhold. Oppbygging: panel → TP4056- eller MPPT-ladekort → enkeltcelle Li-ion → boost-regulator → Arduino. Batteriet frikobler uforutsigbar panelytelse fra Arduinos krav til jevn forsyningsspenning. Direkte kabling fra panel til Arduino forårsaker omstart hver gang en sky passerer.

Hva er 20%-regelen for solcellepaneler?

Dimensjoner panelet slik at gjennomsnittlig daglig energiproduksjon overstiger prosjektets daglige forbruk med minst 20%. Denne marginen dekker overskyede dager, sesongvariasjoner, panelaldring og tur-retur-tap i batteriet. Over 40° breddegrad bruk i stedet 40–50% margin. En belastning på 1.5 Wh/dag krever et panel som i gjennomsnitt produserer ≥1.8 Wh/dag.

Er 12V trygt for Arduino?

Trygt for Uno og Nano via Vin-pinnen (regulatorene tåler 7–12 V), men lite energieffektivt – regulatoren avgir differansen som varme (50 mA ved 12 V kaster bort 350 mW) og overopphetes over ~9 V under kontinuerlig drift. For ESP32 overstiger 12 V som regel maksimalgrensen for VIN – koble aldri til 12 V direkte uten en step-down-regulator.

Hva er levetiden til et 5V solcellepanel?

PET-laminerte 5 V-paneler (vanlig rimelig hobbykomponent) opprettholder nominell ytelse i 1–3 år utendørs før UV-nedbrytning reduserer dem med 15–30%. ETFE-laminerte paneler med skikkelig kantforsegling holder seg innenfor 3–5% av nominell ytelse i 5–10 år. For serieproduksjon spesifiser ETFE – liten kostnadsforskjell, men stor forskjell i feilrate.

5V vs. 6V solcellepanel til Arduino – hva er best?

Et 5 V-panel har Voc 5.5–6.5 V, MPP 4.2–5.0 V – knapt nok margin til å drive en TP4056 under suboptimale lysforhold. Et 6 V-panel har Voc 7.0–7.5 V, MPP 5.0–5.5 V – pålitelig gjennom hele dagslyssyklusen. For Arduino-bygg med Li-ion-buffer er 6 V det rette utgangspunktet.
