مراقبة تراكم الجليد على خطوط نقل الطاقة بالطاقة الشمسية

في كل فصل شتاء، يتسبب تراكم الجليد على خطوط نقل الطاقة الهوائية في تسلسل متطابق من الأعطال: ينخفض تدلي الموصلات إلى ما دون مسافة الأمان، وتضغط اهتزازات التأرجح الحركي (galloping) على مكونات التثبيت في الأبراج، ويؤدي ثقل الجليد غير المتساوي إلى انحناء العوارض المتقاطعة حتى انهيارها. أسفرت عاصفة الجليد في جنوب الصين عام 2008 عن سقوط 8,500 برج نقل عبر خمس مقاطعات، وتجاوزت التكلفة الإجمالية للإصلاحات $3 مليار. أما أجهزة المراقبة التي كان يُفترض بها رصد مؤشرات التجلد المبكرة، فقد انطفأ الكثير منها مسبقًا نتيجة نفاد البطاريات تحت وطأة البرودة ذاتها التي سببت تراكم الجليد.

يتكرر نمط الفشل هذا باستمرار لوجود معضلة طاقة جوهرية في أنظمة مراقبة تراكم الجليد. يوضح هذا المقال بنية التغذية بالطاقة وراء أنظمة الكشف الحديثة عن التجلد، ويفسر لماذا تعد الطاقة الشمسية خيارًا لا غنى عنه لأي منظومة يلزمها الصمود في ذات الظروف المناخية القاسية المصممة لرصدها.

لماذا يمثل تراكم الجليد السيناريو الأسوأ لخطوط نقل الطاقة

يتسبب الجليد المتراكم على الموصلات في ثلاثة أنماط متباينة من الأعطال التي يفاقم بعضها بعضًا:

الحمل الزائد الاستاتيكي: يضيف خط جهد 500 kV بسماكة جليد شعاعية تبلغ 15 mm ما يقارب 3–5 kg لكل متر من وزن الموصل. وعلى امتداد مسافة بينية قدرها 400 m، يمثل ذلك حمولة إضافية تتراوح بين 1,200–2,000 kg. تختلف هوامش تصميم الأبراج، لكن العديد من الخطوط المنشأة قبل عقد 2000 اعتمدت فرضيات لسماكة الجليد عند حدود 10 mm، مما يعني أن وصول السماكة إلى 15 mm يتجاوز بالفعل الحدود الهندسية المعتمدة.

التأرجح الحركي (Galloping): تؤدي ترسبات الجليد غير المتناظرة إلى تشكيل مقطع انسيابي ديناميكي هوائي على الموصل، وعندما تصطدم به الرياح، يبدأ الخط بالاهتزاز عموديًا بسعات تتراوح بين 5–10 أمتار وفقًا للتقارير الميدانية الموثقة. يفرض هذا التأرجح إجهادات ميكانيكية بالغة على مشابك الموصلات، ويتلف فواصل حزم الموصلات، وقد يؤدي إلى حدوث وميض شراري بين الأطوار في الخطوط ذات المسافات الأفقية الضيقة.

الانهيار المتسلسل: عند انهيار أحد الأبراج تحت ثقل الجليد، يؤدي التحرير المفاجئ لشد الموصل إلى جذب الأبراج المجاورة بقوة عنيفة؛ وشهدت أحداث عام 2008 انهيارًا متسلسلاً لأكثر من 20 برجًا متعاقبًا.

ترصد أساليب المراقبة التقليدية — مثل الدوريات اليدوية لفرق الصيانة، أو الفحص البصري بالطائرات المروحية، أو تحليل الاهتزازات الدوري — حوادث التجلد بعد بدء الضرر الفعلي. قد تقتصر الفجوة الزمنية بين مرحلة "بدء تشكل الجليد" ومرحلة "وصول البرج إلى أقصى طاقته الإنشائية" على 6–12 ساعة فقط أثناء هطول الأمطار المتجمدة.

المتطلبات الوظيفية الفعلية لمستشعرات التجلد الحديثة

يتطلب نظام مراقبة تراكم الجليد على خطوط النقل الفعال منظومة تتجاوز مجرد مستشعر حرارة ومقياس للميل. تشتمل مكونات حمولة التحليل المعتمدة على الذكاء الاصطناعي على ما يلي:

يمثل أقصى معدل استهلاك الرقم الحرج في المنظومة. يمكن لأجهزة رصد التدلي البسيطة التي تدير مستشعر ميل ووحدة راديو LoRa العمل بمتوسط 0.3 W، بينما يتطلب نظام مراقبة التجلد المزود بتحليل بصري مدعوم بالذكاء الاصطناعي وشبكة ربط 4G طاقة تفوق ذلك بمقدار 5–10 أضعاف — وتشتد الحاجة إلى تلك الطاقة تحديدًا خلال الظروف المناخية التي تضعف كفاءة جميع مصادر التغذية.

فخ الاعتماد الحصري على البطاريات

تتوفر أجهزة مراقبة تعمل بالبطاريات وحدها، وهي تبدو مجدية نظريًا: لا يوجد لوح شمسي قد يغطيه الجليد، ولا تعقيدات في التثبيت، بل مجرد وحدة محكمة ومثبتة ببراغي على البرج؛ غير أن نمط الفشل فيها حتمي ومتوقع.

تخزن حزمة بطارية LiFePO4 بجهد 9.6V وسعة 14Ah ما يقارب 134 Wh. وعند متوسط استهلاك يبلغ 2 W، توفر البطارية 67 ساعة تشغيل — أي أقل من ثلاثة أيام. وأثناء العواصف الجليدية، عندما يتوجب على النظام رفع الصور كل 15–30 دقيقة، يرتفع الاستهلاك الفعلي نحو 3–4 W، مما يقلص مدة التشغيل إلى 35–45 ساعة فقط.

تتفاقم الحسابات سوءًا في درجات الحرارة المنخفضة؛ إذ تحتفظ بطاريات LiFePO4 بحوالي 70–80% من سعتها الاسمية عند -20°C، مما يقلص الطاقة المتاحة في حزمة 134 Wh إلى 94–107 Wh. وتصبح مدة التشغيل في وضع التنبيه النشط للتجلد بين 24–35 ساعة فقط.

تثبت التجربة الميدانية أن الأنظمة المعتمدة على البطاريات وحدها تفرض صعودًا متكررًا للأبراج لاستبدال البطاريات، وتتزامن العواصف التي تعطل أجهزة الإنذار أولاً مع اللحظات الحرجة التي تشتد فيها حاجتكم لتلك الإنذارات، فيتوقف جهاز المراقبة عن العمل تمامًا في الوقت الذي يحتاج فيه مشغلو الشبكات إلى البيانات بأمس الحاجة.

لماذا تعد الطاقة الشمسية خيارًا لا غنى عنه

تعالج أجهزة مراقبة التجلد العاملة بالطاقة الشمسية فجوة الإمداد بحصاد الطاقة خلال ساعات النهار لتعويض الاستهلاك الليلي وأوقات ذروة الإرسال، غير أن محددات التصميم تختلف عن تطبيقات إنترنت الأشياء IoT الشمسية القياسية.

الإشعاع الشمسي الشتوي ينخفض — لكنه لا ينعدم

الاعتراض الشائع هو أن "الألواح الشمسية لا تعمل شتاءً"، وهو خلط واضح بين انخفاض الإنتاج وتوقفه الكامل. عند خط عرض 40° شمالاً في شهر يناير، يبلغ متوسط الإشعاع الشمسي اليومي على سطح متجه جنوبًا عادةً 2–3 kWh/m²، مقارنة بنحو 5–6 kWh/m² في الصيف؛ ويمثل ذلك انخفاضًا بنسبة 50–60%، وليس انقطاعًا تامًا.

يولد لوح بقدرة اسمية 6W وكفاءة 22%، مثبت بزاوية ميل حادة (50–60° للتخلص من الثلوج)، ما يقارب 8–12 Wh في أيام الشتاء القصيرة ذات الغيوم الجزئية. ومقابل استهلاك للنظام بمتوسط 2 W (أي 48 Wh/يوم)، تغطي الطاقة الشمسية وحدها ما بين 17–25% من ميزانية الطاقة. وتشير التقارير الميدانية إلى أن الألواح أحادية البلورة تحافظ على الغالبية العظمى من قدرتها المقدرة حتى بعد عقد من التشغيل في المناخات الباردة، مع تحسن انزلاق الثلوج بفضل ارتفاع حرارة سطح اللوح عن درجة الحرارة المحيطة خلال ساعات النهار.

قد تبدو هذه النسبة غير كافية بمفردها حتى يؤخذ تخزين البطارية الاحتياطية في الحسبان. لا يُطلب من الطاقة الشمسية تغطية 100% من الحمل دائمًا، بل تمديد فترة تشغيل البطارية من 3 أيام إلى 3 أسابيع. إن إضافة لوح بقدرة 6W يرفد بطارية 134 Wh بنحو 8–12 Wh/يوم تنقل النظام من حالة "فشل حتمي خلال عاصفة جليدية تدوم 5 أيام" إلى "صمود تشغيلي موثوق مع هامش أمان".

الجليد والثلج على اللوح الشمسي نفسه

يمثل هذا التحدي الهندسي الحقيقي، ويتطلب ثلاثة قرارات تصميمية حاسمة:

التغليف الزجاجي مقارنة بطبقات ETFE أو PET: يقل التصاق الجليد بالزجاج مقارنة بالأسطح البوليمرية ذات الملمس الخشن. كما يتحمل الزجاج المقسى دورات التجمد والذوبان المتكررة التي تسبب تفكك تصفيح رقائق PET خلال 2–3 مواسم شتاء. وبالنسبة لجهاز مراقبة يُتوقع بقاؤه لأكثر من 10 سنوات على البرج، يعد الزجاج خيار التغليف العملي الوحيد.

زاوية ميل تعادل أو تزيد عن 45°: تنزلق الثلوج والجليد تلقائيًا عن الألواح المثبتة بزوايا حادة، في حين يؤدي تثبيت اللوح أفقيًا على ذراع البرج إلى تراكم الثلج وفقدان الإنتاج كليًا. وعند زاوية بين 50–60°، تتولى الجاذبية إزالة معظم الثلوج، وتكفل أشعة الشمس الجزئية إذابة المتبقي منها بسرعة.

تحديد أبعاد اللوح مع هامش لفقدان الثلج: إذا كنتم بحاجة إلى صافي 10 Wh/يوم، صمموا مواصفات اللوح لإنتاج 15–20 Wh/يوم وفق معدلات الإشعاع الشتوي للتعويض عن التغطية الجزئية بالثلوج وتكون طبقة الجليد التي تقلل النفاذية بنسبة 20–40%.

بنية سلسلة GB "Ice Sprite"

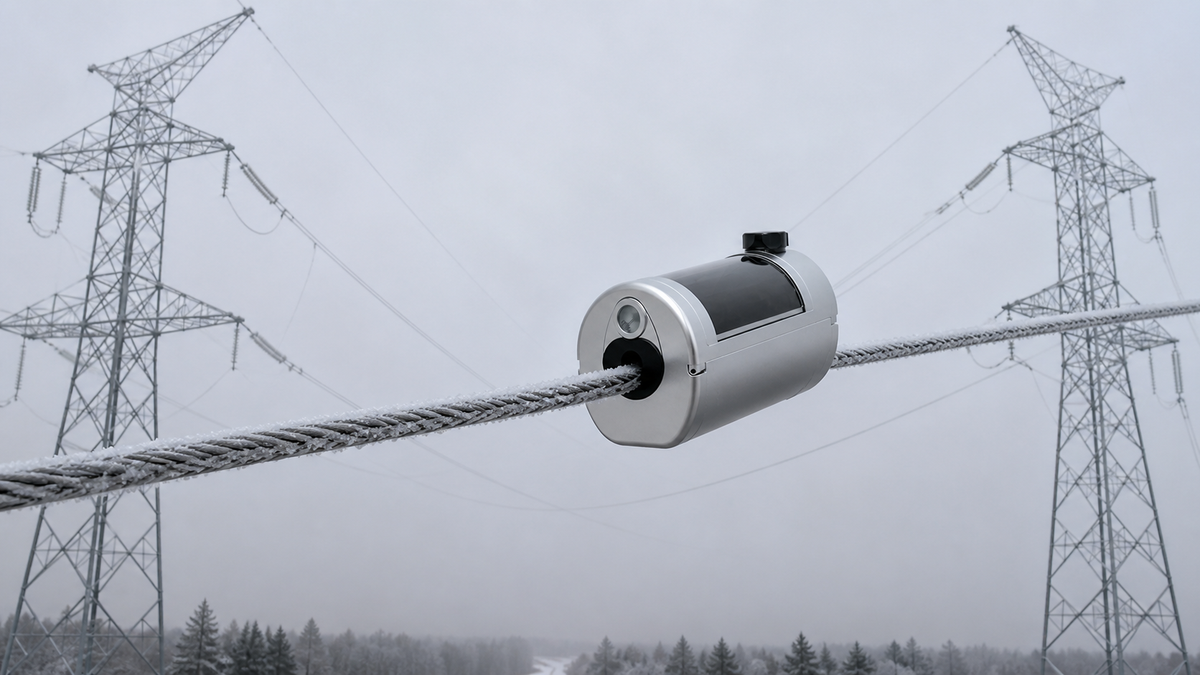

يعتمد جهاز مراقبة التجلد من سلسلة LinkSolar GB — المعروف داخليًا باسم "Ice Sprite" — بنية تغذية ثنائية المصدر تعالج معضلة الطاقة في مراقبة تراكم الجليد معالجة مباشرة.

مواصفات نظام الطاقة:

• حصاد الطاقة بالحث الكهرومغناطيسي للتيار المتردد AC من المجال الكهرومغناطيسي للموصل + دخل كهروضوئي من الطاقة الشمسية
• حزمة بطارية LiFePO4 بجهد 9.6V وسعة 14Ah (سعة تخزين 134 Wh)
• لوح شمسي بقدرة اسمية 6W، وكفاءة خلايا 22%، وتغليف زجاجي
• إدارة ذكية للطاقة: تبديل تلقائي بين الحث الكهرومغناطيسي والطاقة الشمسية بحسب التوفر

الاستشعار والاتصالات:

• وحدة كاميرا عالية الدقة HD للمراقبة البصرية لتشكل الجليد
• معالج ذكاء اصطناعي طرفي لتصنيف نوع الجليد (شفاف، صقيعي، مختلط) وتقدير سماكته
• وحدة 4G/LTE لرفع الصور والبيانات
• مصفوفة مستشعرات للميل، والاهتزاز، ودرجة الحرارة، والرطوبة
• نظام تحديد المواقع GPS/BeiDou لقياس تدلي الموصلات

صُمم نظام التغذية الثنائي بعناية؛ إذ يوفر حصاد الطاقة بالحث الكهرومغناطيسي إمدادًا أساسيًا مستمرًا طالما أن الخط يعمل تحت الجهد (وهو الوضع السائد معظم الوقت، حيث لا ينقطع التيار إلا أثناء الصيانة المجدولة أو الأعطال المستهدَف منعها). وتعمل الطاقة الشمسية كمصدر مكمل أثناء النهار، لشحن البطارية الاحتياطية المخصصة لالتقاط الصور ليلاً ورفعها عبر شبكة 4G. وإذا توقف أحد المصدرين مؤقتًا، يعوض احتياطي البطارية هذا النقص.

تفصيل ميزانية الطاقة

يعد السيناريو الأسوأ — انقطاع تيار الخط وغياب الطاقة الشمسية معًا — نادر الحدوث بطبيعته؛ إذ عند انقطاع التيار عن الخط ينتفي خطر التجلد عليه بصورة مباشرة (لغياب الحمل وتأثيرات التدلي الحراري). وتكمن الحاجة الأساسية لصمود النظام خلال تلك النافذة في تقديم تقييم للأضرار بعد انقضاء العاصفة فور إعادة توصيل الخط.

اختيار الألواح الشمسية لأجهزة مراقبة الجليد المثبتة على الأبراج

عند تحديد مواصفات لوح شمسي لأي من تطبيقات مراقبة خطوط نقل الطاقة — سواء لمراقبة الجليد أو غيرها — تختلف معايير الاختيار عن التركيبات على الأسطح أو على الأرض. لقد فصلنا عملية اختيار الألواح الموسعة في دليل تحديد حجم الألواح الشمسية لمراقبة خطوط نقل الطاقة، وتضيف بيئات التجلد المتطلبات المحددة التالية:

سلوك الجهد في درجات الحرارة المنخفضة: يزداد جهد الدائرة المفتوحة للخلايا الشمسية مع انخفاض درجات الحرارة — بمعدل يقارب +0.3%/°C تحت شروط الاختبار القياسية STC (25°C). فعند -20°C، ينتج اللوح ذو جهد Voc يبلغ 7.2V عند ظروف STC ما يقارب 8.2V Voc. يجب أن يتحمل كل من منظم الشحن ونظام إدارة البطارية هذا الجهد المرتفع دون تلف.

الأحمال الميكانيكية: يتعرض اللوح المثبت على برج النقل لأحمال الجليد المتراكم على سطحه، إضافة إلى الاهتزازات المنقولة عبر هيكل البرج أثناء حوادث التأرجح الحركي. تتحمل التركيبات من نوع زجاج-زجاج أو زجاج-طبقة خلفية ذات الإطار الألمنيوم هذه الإجهادات بكفاءة تفوق الألواح المرنة عديمة الإطار.

مقاومة التآكل: تشهد بيئة الأبراج تآكلاً جلفانيًا نتيجة تلامس معادن مختلفة (هيكل البرج الفولاذي، والحامل الألمنيوم، والموصل النحاسي المجاور). ينبغي أن تصنع كافة مسامير ومكونات التثبيت من الفولاذ المقاوم للصدأ أو المجلفن بالغمس الساخن، وأن يكون إطار اللوح من الألمنيوم المؤكسد.

قيود الأبعاد: يجب أن تتطابق أبعاد الألواح المثبتة على الأبراج مع الهيكل الإنشائي للبرج دون إحداث أحمال رياح إضافية. تتلاءم الألواح بقدرات 6W–12W (بأبعاد تقارب 200×300 mm إلى 300×400 mm) مع أغلب مواقع التثبيت على أذرع الأبراج والعوارض المتقاطعة. تتضمن تشكيلة الألواح الشمسية الصغيرة خيارات مغلفة بالزجاج صُممت خصيصًا لتلائم هذه القيود الحجمية بدقة.

بنية النظام المتكاملة

تتألف منظومة مراقبة التجلد الشمسية المتكاملة من أربعة أنظمة فرعية، وتحقق الهياكل الهجينة المزدوجة المصممة بعناية جاهزية تشغيلية فائقة في البنى التحتية البعيدة للشبكات الكهربائية.

┌─────────────────────────────────────────────┐
│           ICING MONITORING NODE              │
│                                              │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐  │
│  │ AC       │  │ Solar    │  │ Battery  │  │
│  │ Induction│──│ Panel    │──│ 9.6V     │  │
│  │ Harvest  │  │ 6W Glass │  │ 14Ah     │  │
│  └────┬─────┘  └────┬─────┘  └────┬─────┘  │
│       └──────┬───────┘             │        │
│         Power Management           │        │
│              │                     │        │
│  ┌───────────┴─────────────────────┘        │
│  │                                          │
│  ├── Camera (HD, IR)                        │
│  ├── AI Processor (icing classification)    │
│  ├── 4G/LTE Module                          │
│  ├── Tilt + Vibration Sensor                │
│  ├── Temp + Humidity Sensor                 │
│  └── GPS/BeiDou                             │
│                                              │
└──────────────────────┬──────────────────────┘
                       │ 4G/LTE
                       ▼
              Grid Control Center

اعتبارات التركيب:

• توجيه اللوح الشمسي: نحو الجنوب (في نصف الكرة الشمالي) بزاوية ميل بين 50–60° لتسهيل انزلاق الثلوج وتحقيق أفضل أداء شتوي
• وحدة الاستشعار: تُثبت عند نقطة تثبيت الموصل أو في منتصف المسافة البينية لتحقيق أعلى حساسية لرصد التدلي والاهتزازات
• تمديد الكابلات: استخدام كابلات مقاومة للأشعة فوق البنفسجية UV ومخصصة لظروف التجلد بين اللوح الشمسي (على جسم البرج) ووحدة الاستشعار (على الموصل أو العارضة)
• الحماية من الأعطال الأرضية: تأريض وربط كافة الأجزاء المعدنية بنظام التأريض الخاص بالبرج عبر الربط التساوي الجهدي

للاطلاع على دليل شامل حول هياكل التثبيت وإدارة الكابلات على أبراج النقل، يرجى مراجعة دليل نشر أنظمة مراقبة خطوط نقل الطاقة.

الخطوة التالية

إذا كنتم بصدد تقييم جدوى نظام مراقبة تراكم الجليد بالطاقة الشمسية لقطاع محدد من خطوط النقل، فإن الخطوة الأولى هي التأكد من توازن ميزانية الطاقة لديكم. شاركونا مواصفات حمولة أجهزة المراقبة (دقة الكاميرا، وتكرار الرفع، وقائمة المستشعرات) مع إحداثيات الموقع؛ وسنتولى نمذجة حصاد الطاقة الشمسية وفق خط العرض الخاص بمشروعكم لتحديد ما إذا كان لوح 6W كافيًا لتغطية متطلبات الطاقة أو ما إذا كنتم بحاجة للترقية إلى 12W.
