موسع PoE خارجي IP67 - مدخل 1 / مخرج 1، من 100M إلى 10G
نظرة عامة على المنتج
يوفر موسع PoE الخارجي هذا نقطة اتصال محكمة الغلق بتصميم مدخل 1 / مخرج 1 لتمديد شبكة Ethernet والطاقة عبر Ethernet (PoE) بين أجهزة الشبكة المتوافقة. وتلائم العلبة المدمجة المصنوعة من الألمنيوم، وألسنة التثبيت، ومؤشرات الحالة، وتصميم جلاندات الكابلات تركيبات الكاميرات الخارجية، والجسور اللاسلكية، وأنظمة المراقبة، وشبكات التغذية بالطاقة الشمسية التي تتطلب نقطة اتصال بينية محمية.
خيارات السرعة
اختاروا إصدار الشبكة الذي يتطابق مع متطلبات الرابط بالكامل: 100M، أو 1000M، أو 2500M، أو 10000M. يجب أن تدعم المحولات (switches)، وحواقن الطاقة (injectors)، والكابلات، والموصلات، والأجهزة المستقبِلة للطاقة معدل نقل البيانات المختار. ويحافظ تصميم مدخل 1 / مخرج 1 على بساطة مسار الشبكة مع تقريب نقطة التوصيل من الجهاز البعيد.
التفاصيل الكهربائية وتفاصيل الشبكة
| توزيع المنافذ | 1 مدخل PoE، 1 مخرج PoE |
|---|---|
| خيارات السرعة | 100M، أو 1G، أو 2.5G، أو 10G |
| العلامة على العلبة | IP67 |
| خيارات الطاقة | PoE سلبي 37–57 V أو PoE مبني على المعايير، وفقًا للطراز المختار |
| أقصى قدرة معلنة | حتى 120 W في الإصدارات المعنية |
تختلف أنماط الطاقة وقدراتها وفقًا لكل طراز. تحقّقوا من الجهد، وتوزيع الأطراف (pinout)، ومعيار PoE، وفئة الكابل، واستهلاك الجهاز المراد تزويده بالطاقة لخيار السرعة المحدد بدقة قبل البدء في التركيب.
ملاحظات التركيب والاستخدام

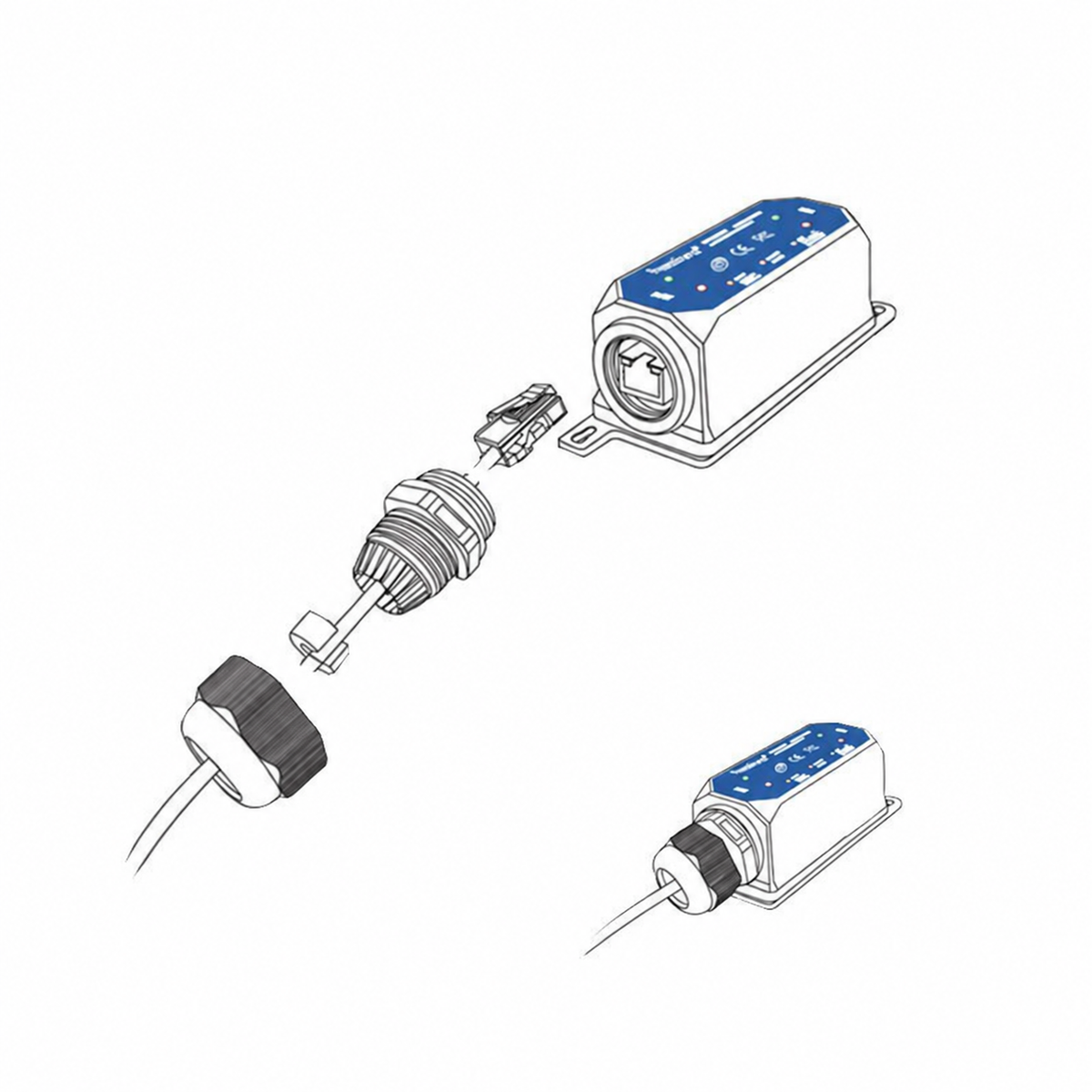

ثبتوا الهيكل بإحكام، ومددوا كلا كابلي الشبكة عبر جلاندات الكابلات المرفقة، وأحكموا شد موانع التسرب حول أقطار الكابلات المتوافقة. حافظوا على نظافة وجفاف أطراف الموصلات أثناء التجميع. يعمل هذا الجهاز على تمديد رابط PoE متوافق قائم؛ ولا يعد بديلاً عن حاقن الطاقة أو محول PoE في المنبع. لتشغيل سرعات 2.5G و 10G، استخدموا كابلات وأجهزة طرفية مصنفة لتلائم السرعة المطلوبة. احرصوا على توفير حيز كافٍ لأعمال الصيانة لإعادة فتح الجلاندات، وفحص أطراف RJ45، وقراءة مؤشرات الإضاءة بعد تثبيت الوحدة.
