Was ist ein Solarpanel für einen Fenstersensor?
Ein Solarpanel für einen Fenstersensor ist ein Photovoltaikmodul im Kleinformat – typischerweise mit 0,1 W bis 1 W und Abmessungen von 35×22 mm bis 80×60 mm –, das ein batteriebetriebenes Fenster-IoT-Gerät über eine mehrjährige Betriebsdauer hinweg ohne Batteriewechsel ausreichend geladen hält. Häufige Sensortypen sind Zigbee-/Z-Wave-Tür-Fenster-Kontakte, vibrationsbasierte Glasbruchsensoren, Neigungssensoren für Drehflügelfenster und LoRaWAN-basierte Überwachung des Öffnungs- und Schließzustands für das Energiemanagement in Gewerbegebäuden.
Diese Kategorie gibt es, weil Batterien ausfallen. Ein typischer Zigbee-Fenstersensor mit CR2032-Batterie hält mit der ursprünglichen Batterie 18–24 Monate. Der Austausch von 200 Sensoren in einem Gewerbegebäude verursacht höhere Arbeitskosten als die Sensoren selbst. Ein Solarpanel zur Erhaltungsladung – selbst mit 0,1 W – verlängert die Batterielebensdauer von 2 Jahren auf 8–12 Jahre (die Lebensdauer wird dann durch die kalendarische Alterung der Li-Ionen-Batterie und nicht durch ihre Entladung begrenzt). Wir haben Panels für Stromversorgungssysteme für IoT-Sensoren in Smart-Home-Nachrüstungen und Energiemanagement-Einsätzen in Gewerbegebäuden beschafft.
Leistungsprofil nach Fenstersensortyp
| Sensortyp | Aktive Stromaufnahme | Wh pro Tag | Empfohlenes Panel |
|---|---|---|---|
| Zigbee-/Z-Wave-Tür-Fenster-Kontakt | 50–200 µA durchschnittlich | 0.005–0.02 | 0,1–0,2 W bei 3 V |
| Akustischer Glasbruchsensor | 1–5 mA durchschnittlich | 0.05–0.15 | 0,5 W bei 3 V |
| Multisensor (Kontakt + Glasbruch + Neigung) | 2–8 mA durchschnittlich | 0.1–0.3 | 0,5–1 W bei 3 V/5 V |
| Gebäudeweiter LoRaWAN-Fenstermonitor | 3–10 mA durchschnittlich | 0.2–0.5 | 1 W bei 3 V/5 V |
| Intelligenter Jalousiemotor (mit Batterie-Pufferung) | 2–8 W im Betrieb, 4–8 Zyklen/Tag | 0.05–0.5 | 5 W bei 5 V oder 12 V |
| Am Fenster montierter Luftqualitätssensor | 5–15 mA durchschnittlich | 0.5–1.0 | 2W @ 5V |
Die 200-fache Spanne zwischen einem Zigbee-Kontaktsensor (0,005 Wh/Tag) und einem am Fenster montierten Luftqualitätssensor (1 Wh/Tag) zeigt, warum die Dimensionierung des Panels ohne Messung des Tastverhältnisses die Stücklistenkosten unnötig erhöht. Quelle: LinkSolar-Daten aus 2024–2025 von eingesetzten Flotten in Smart-Home-Nachrüstungen und IoT-Projekten in Gewerbegebäuden.
Wichtige Spezifikationen für Solarmodule von Fenstersensoren
- Zelltechnologie. Monokristallines Silizium für jede Montage in Außenrahmen; SunPower IBC für Premium-Anwendungen, wenn die Panel-Fläche auf ≤30 cm² begrenzt ist. Laut NREL-Benchmark 3–5 Prozentpunkte höherer Wirkungsgrad.
- Verkapselungslaminat. Für Innenraumsensoren ist PET geeignet (keine UV-Belastung). Für die Montage in Außenrahmen ist ETFE für eine Lebensdauer von mindestens 8 Jahren obligatorisch.
- Leerlaufspannungsreserve (Voc). Voc ≤1,4× Eingangsspannung des Geräts. Die meisten Zigbee-Sensoren werden mit einer 3-V-Knopfzelle oder einem 3,3-V-Spannungsregler betrieben – Panel-Voc ≤4,5 V.
- Ausgangsregelung. Eine native Spannung von 3 V oder 5 V, passend zu einer Knopfzelle oder einem 18650-Lade-IC. Der Verzicht auf den Abwärtswandler spart über Tiefschlafzyklen hinweg 5–10 % – entscheidend, wenn der tägliche Energieertrag 0,01 Wh beträgt.
- Bauform. 35×22 mm bis 80×60 mm – das Panel muss in den Fensterrahmen oder Fensterflügel passen, ohne die Sicht zu behindern. Bei Nachrüstungen ist eine Montage mit selbstklebender Rückseite üblich.
- Schutz vor Rückwärtsleckstrom. Fenst panels arbeiten mit sehr niedrigen Strömen. Eine Schottky-Diode oder eine Rückwärtssperre im Laderegler ist unerlässlich, um eine Entladung der Batterie über das Panel bei Nacht zu verhindern.
- Farbe / Ästhetik. Käufer von Smart-Home-Nachrüstlösungen achten auf eine sichtbare Farbanpassung. Mono-Si mit schwarzen Zellen wirkt deutlich „unauffälliger“ als Standard-Mono mit blauen Zellen. Eine Glasfront mit schwarzer Rückseitenfolie verdeckt die silbernen Sammelschienen.
Eine ausführlichere Anleitung zur Spezifikation individueller IoT-Panels im Kleinformat finden Sie in unserem Unterbereich für individuelle Mini-Solarpanels.
Auslegungsablauf + 3×-Marge-Regel (Ausnahme für Innenräume)
Für Fenstersensoren gilt die 3×-Marge-Regel – entscheidend ist jedoch das Innenlicht, nicht das Sonnenlicht im Freien. Innenbeleuchtung an einem Fenster bei Tageslicht: 1.000–10.000 Lux (gegenüber über 100.000 Lux bei voller Sonne im Außenbereich). Ein Panel, das unter STC mit 1 W bewertet ist, liefert bei Innenlicht am Fenster 30–80 mW. Für die Auslegung im Innenbereich müssen für Innenräume geeignete Panels verwendet werden (häufig amorphes Silizium wegen seines besseren Wirkungsgrads bei schwachem Licht, trotz geringerer Spitzenleistung).
Für Sensoren mit Batterie-Puffer (am häufigsten) gilt als Auslegungsregel: Täglicher Energieertrag des Panels ≥ 3× täglicher Verbrauch des Geräts + 0,5 mA Offset für die Selbstentladung. Bei Zigbee-Kontakten mit einem Verbrauch von 0,01 Wh/Tag reicht selbst ein Ertrag von 0,05 Wh/Tag aus (ein 0,1-W-Panel an einem nach Süden ausgerichteten Fenster).
Großhandelspreise und MOQ-Stufen im Jahr 2026
| Stufe | Mindestbestellmenge | FOB-Preis pro Einheit (0,5 W) | Amortisierung der Werkzeugkosten |
|---|---|---|---|
| Muster / Pilotprojekt | 10–100 | $3.00–$8 | Keine |
| Lageranpassung | 500–2,000 | $0.85–$1.50 | Spanne von $200–$1.200 |
| Echter Großhandel | 2,000–10,000 | $0.65–$1.10 | Vollständig amortisiert |
| Strategischer OEM | 10.000+ | $0.45–$0.85 | Individuelle Werkzeugkosten inbegriffen |
Drei Stellhebel auf Käuferseite beeinflussen den Preis maßgeblich:
- Zellenauswahl. SunPower-IBC gegenüber Standard-Mono senkt die Kosten um 30–40 %, reduziert den Wirkungsgrad jedoch um 3–5 Prozentpunkte.
- Innen- vs. Außenlaminat. PET für Innenbereiche senkt die Kosten gegenüber ETFE für den Außenbereich um 0,20–0,40 $/Einheit. Bei Montage am Außenrahmen ist ETFE vorgeschrieben.
- MOQ. Preissprung bei einer MOQ von 500 → 2.000.
Einsatzumgebungen

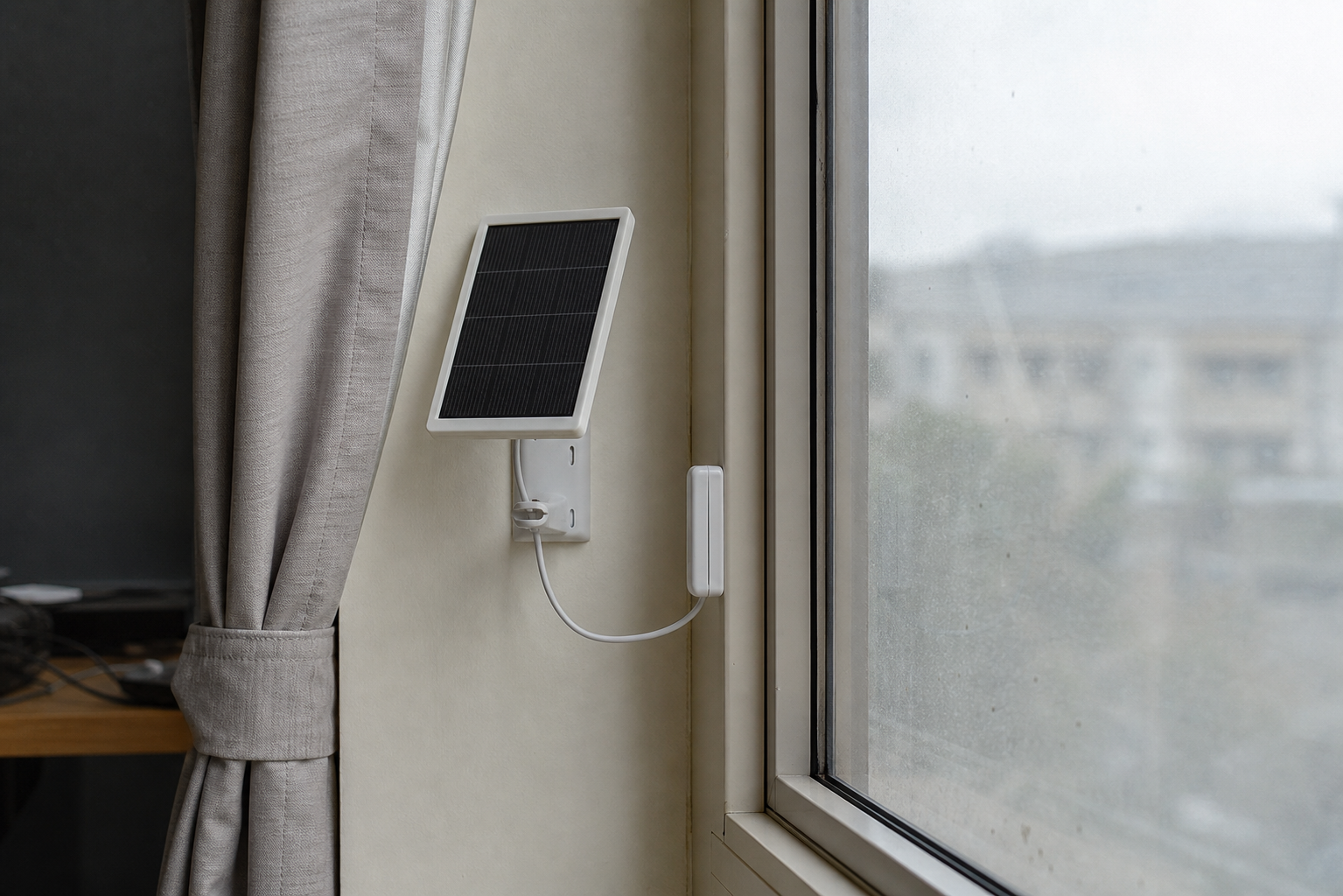

Intelligenter Kontakt-Sensor für Smart Homes im Innenbereich
Sensor im Rauminneren am Fensterrahmen montiert. PET-Laminat, keine IP-Schutzart erforderlich. Für Innenbeleuchtung geeignetes 0,1–0,5-W-Panel bei 3 V.
Montage am Außenrahmen
Sensor an der Außenseite des Fensterrahmens für volle Sonneneinstrahlung montiert. ETFE-Laminat ist nicht verhandelbar. Mindestens IP65 (regenbeständig). Für den Außenbereich geeignetes 0,5-W-Panel bei 3 V/5 V.
Energiemanagement in Gewerbegebäuden
LoRaWAN-Fensterüberwachung zur Effizienzsteigerung kommerzieller HVAC-Systeme. Gebäudeweite Installation von 50–500 Sensoren. Mengenpreise sind entscheidend; für Bundes- und Landesregierungsgebäude kann NDAA Abschnitt 889 gelten.
Intelligente Jalousie / motorisierter Sonnenschutz
Leistungsklasse höher — der Motor zieht während des Betriebs 2–8 W (Zyklen von 1–4 Sekunden, 4–8 Mal täglich). Das Panel muss Spitzenstrom liefern und den Akku zwischen den Zyklen wieder aufladen. 5-W-Panel bei 5 V oder 12 V mit 5–10-Ah-Li-Ionen-Pufferakku.
OEM-Beschaffung & 8-Punkte-Prüfcheckliste
- Aktuelles ISO 9001:2015-Zertifikat einer anerkannten Stelle (TÜV, SGS, BV, DEKRA).
- IEC 61215:2021-Prüfbericht eines akkreditierten Labors für Außenmodelle. Innenmodelle mit PET-Laminat lassen diese Prüfung häufig aus. Quelle: IEC 61215-1:2021 Terrestrische PV-Module.
- RoHS- und REACH-Konformitätsdokumentation.
- NDAA-Abschnitt-889-Erklärung – erforderlich für IoT-Lösungen in US-Bundes- und Landesgebäuden (intelligente Bundesgebäude, Militärunterkünfte usw.). Abschnitt 889 wurde 2019 verabschiedet.
- FCC Part 15 / CE-Kennzeichnung, wenn ein Laderegler im Lieferumfang enthalten ist.
- Musterlieferung innerhalb von 10 Tagen bei Änderungen an Standardwerkzeugen.
- Referenzen von Smart-Home-/Building-IoT-Kunden in Ihrer Region – drei Kundennamen mit Einwilligung zur Kontaktaufnahme.
- Detaillierte Verpackungsliste und HTS-Klassifizierung für den Zoll.
Kundenfallstudie: OEM für Smart-Home-Nachrüstlösungen
Ende 2024 wandte sich ein OEM für Smart-Home-Nachrüstlösungen an uns. Das Unternehmen benötigte 10.000 Einheiten eines 0,2-W-Solarpanels für seine Produktlinie von Zigbee-Fensterkontaktsensoren. Der vorherige Lieferant hatte mit PET laminierte Panels mit billigen Siliziumdioden zur Rückstromsperre geliefert, die nachts 0,5 mA rückwärts durch das Panel fließen ließen und die Knopfzellenbatterie dreimal schneller als erwartet entluden. Kundenbewertungen bemängelten: „Die Batterie ist nach 6 Monaten leer, nicht erst nach den beworbenen 2 Jahren.“ Wir spezifizierten neu: SunPower IBC-Zellen mit einer geeigneten Schottky-Rückstromsperre, einen für Innenlicht optimierten Overlay aus amorphem Silizium (5 % Spitzenwirkungsgrad, aber ein fünfmal besserer Schwachlichtkoeffizient) sowie einen geprüften Formfaktor von 50×30 mm, passend zur selbstklebenden Auflage des Sensorgehäuses. Die Muster wurden in 8 Tagen versandt; die Bestellung über 10.000 Einheiten wurde in 30 Tagen ausgeliefert. Die Gewährleistungsansprüche des Kunden gingen innerhalb von 18 Monaten von 12 % auf unter 1 % zurück – ausschließlich dank der Diodenspezifikation und der Optimierung für Innenlicht.
Häufige Ausfallarten von Solarpanels für Fenstersensoren
1. Rückstrom durch das Panel bei Nacht
Der häufigste Ausfall von Solarpanels für Fenstersensoren: Eine billige Siliziumdiode lässt während der Dunkelstunden 0,5 mA rückwärts durch das Panel fließen und entlädt die Batterie dreimal schneller als erwartet. Lösung: eine Schottky-Diode mit Rückstromsperre spezifizieren (maximal 50 µA Leckstrom) oder einen Laderegler mit aktiver Rückstromsperre verwenden.
2. Dimensionierung nur für Innenräume ohne Schwachlichtkoeffizienten
Ein 1-W-Panel aus monokristallinem Silizium liefert bei Innenraum-Fensterlicht 0,03 W (eine 33-fache Verringerung gegenüber der Spitzenleistung). Käufer spezifizieren 1 W in der Erwartung, tatsächlich 1 W zu erhalten, und installieren Sensoren, deren Spannung bis zum dritten Monat einbricht. Lösung: für Innenräume ausgelegtes amorphes Silizium verwenden oder vor der Dimensionierung die tatsächliche Beleuchtung am Einbauort des Sensors messen.
3. PET-Laminat bei der Montage an Außenfensterrahmen
Panels an Außenfensterrahmen vergilben innerhalb eines Sommers. Die Leistung sinkt um 15–25 %, bevor ein sichtbarer Defekt auftritt. ETFE erhöht die Kosten in der 0,5-W-Klasse um 0,10–0,30 US-Dollar pro Einheit und ist für die Montage an Außenfensterrahmen zwingend erforderlich.
4. Formfaktor passt nicht zum Sensorgehäuse
Standardmäßige 80×60-mm-Panels ragen über Sensorgehäuse hinaus, die für 50×30-mm-Auflagen ausgelegt sind. Das Panel fällt ab, hängt am Kabel, beschädigt den Stecker und der Sensor geht offline. Lösung: den Formfaktor bereits in der BOM-Phase festlegen, nicht nachträglich anpassen.
Benötigen Sie bereits nächste Woche ein Muster auf Ihrem Prüfstand?
Senden Sie die Abmessungen des Sensorgehäuses, den Einsatzort (innen/außen) und die gewünschte Leistung. Wir erstellen innerhalb von 24 Stunden ein Angebot und versenden innerhalb von 7 Tagen ein Muster.
RFQ anfordern →Häufig gestellte Fragen
Welche Größe muss ein Solarmodul für einen Fenstersensor haben?
Kurz gesagt: Zigbee-/Z-Wave-Kontaktsensor: 0,1–0,2 W bei 3 V. Multisensor mit Glasbruch- und Neigungserkennung: 0,5 W bei 3 V. LoRaWAN-Gebäudeüberwachung: 1 W bei 5 V. Kleinste kommerziell ausgelieferte Ausführung: 35 × 22 mm bei 0,11 W.
Wie hoch ist die MOQ für OEM-Solarmodule für Fenstersensoren?
Kurz gesagt: 500 Einheiten für Anpassungen an vorhandenen Werkzeugen. 2.000 Einheiten für nicht standardmäßige Zelllayouts oder Formate unter 50 mm mit neuen Zellzuschnitten.
Müssen Solarmodule für Fenstersensoren transparent sein?
Kurz gesagt: Nein – die meisten Fenstersensoren werden am Rahmen oder Flügel montiert. Durchscheinende Module aus amorphem Silizium für die Glasmontage sind erhältlich, kosten pro Watt jedoch 4–6 Mal mehr als lichtundurchlässige Module aus monokristallinem Silizium.
Welche Zertifizierungen sind für Solarmodule für Fenstersensoren relevant?
Kurz gesagt: Innenbereich: ISO 9001:2015, RoHS, REACH und FCC Part 15, wenn ein Laderegler integriert ist. Außenmontage am Rahmen: zusätzlich IEC 61215:2021 und IEC 60529 IP67. Für IoT-Anwendungen in US-Bundesgebäuden gilt NDAA Section 889.
Kann ich Solarenergie zur Stromversorgung eines intelligenten Jalousiemotors verwenden?
Kurz gesagt: Ja – Motoren benötigen jedoch pro Vorgang 2–8 W. Auslegung: Ein 5-W-Panel bei 5 V oder 12 V plus ein 5–10-Ah-Li-Ionen-Pufferakku bewältigt 4–8 Zyklen täglich. Der Spitzenstrom (1,5–3 A) erfordert einen Kurzschlussstrom Isc des Panels von ≥4 A.
Wo kann ich Solarmodule für Fenstersensoren im Großhandel beschaffen?
Kurz gesagt: Direkt von einem Hersteller kundenspezifischer Solarmodule mit Werkzeugen für Formate von 35 × 22 mm bis 80 × 60 mm, Optionen aus amorphem Silizium für Innenräume sowie monokristallinem Silizium für den Außenbereich und Schottky-Dioden zur Rückstromsperre. Kontaktieren Sie uns für MOQ-Preise.
Beschaffen Sie Solarstrom für die Einführung eines Smart-Home- oder Gebäude-IoT-Produkts im Jahr 2026?
Ob Sie 500 Einheiten eines 0,2-W-Zigbee-Kontaktsensors für Innenräume oder 50.000 Einheiten eines OEM-gekennzeichneten 0,5-W-LoRaWAN-Panels für Gebäudeüberwachung benötigen – wir erstellen innerhalb von 24 Stunden ein Angebot und versenden innerhalb von 7 Tagen ein Muster.
Individuelle Mini-Solaroptionen anzeigen →Zuletzt aktualisiert: 9. Mai 2026. LinkSolar ist ein B2B-Beschaffungspartner, der auf kundenspezifische Solarmodule für IoT-, Smart-Home- und Gebäudeautomationsanwendungen spezialisiert ist. Wir arbeiten mit auditierten Fertigungspartnern in China und liefern weltweit mit vollständiger Dokumentation gemäß IEC 61215, IP67 und ISO 9001. Weitere Informationen finden Sie in unserem Hub für Stromversorgungssysteme von IoT-Sensoren, unserer Übersichtsseite für kundenspezifische Solarmodule oder unseren Solarstromversorgungssystemen für Smart Metering.
