Courbe I-V d'une cellule solaire expliquée : comment la tester, la lire et la diagnostiquer

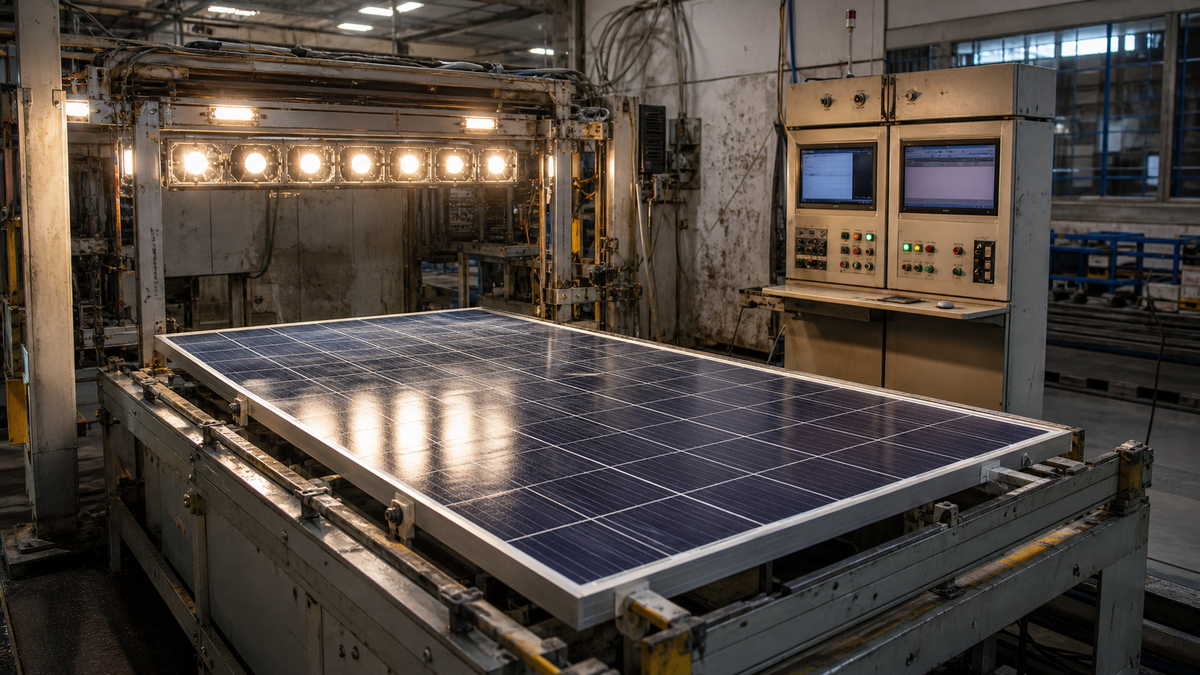

Un rapport de flash test atterrit dans votre boîte mail avec un seul chiffre en titre : Pmax, 5,42 W. Le fournisseur le qualifie de Classe A. À lui seul, ce chiffre ne vous dit presque rien sur la façon dont la cellule a été fabriquée ni sur son comportement dans une chaîne. Deux cellules peuvent afficher la même Pmax et avoir des courbes I-V complètement différentes — l'une nette et carrée, l'autre arrondie par une mauvaise soudure. Si vous ne lisez que la Pmax, vous achetez la seconde cellule sans le savoir.

Ce guide couvre ce qu'est réellement une courbe I-V, les quatre chiffres que chaque courbe vous donne, comment les contrôleurs MPPT utilisent la courbe sur le terrain, deux méthodes pour en mesurer une vous-même, comment la température et l'irradiance déplacent la courbe, comment repérer une dégradation par résistance à partir de sa forme, et ce qu'il faut vérifier sur le rapport de flash test, les certifications et les conditions OEM d'un fournisseur avant de valider un bon de commande.

Qu'est-ce qu'une courbe I-V de cellule solaire ?

Une courbe I-V est un graphique du courant en fonction de la tension pour une cellule solaire, mesuré pendant qu'une charge externe balaye la cellule d'un court-circuit (résistance nulle) à un circuit ouvert (résistance infinie), sous une intensité lumineuse et une température de cellule fixes. Les Conditions de Test Standard (STC) fixent ces variables à 1000 W/m² d'irradiance, 25°C de température de cellule et un spectre de référence AM1,5G, c'est pourquoi toute classe de cellule et tout chiffre de fiche technique crédibles sont rattachés aux STC — sans cet ancrage, deux courbes ne sont pas comparables.

À une extrémité du balayage, la tension est nulle et le multimètre lit le courant de court-circuit, Isc. À l'autre extrémité, le courant est nul et le multimètre lit la tension de circuit ouvert, Voc. Entre ces deux points se trouve une courbe, et non une ligne droite, car l'impédance de sortie d'une cellule solaire change avec le point de fonctionnement. Multipliez le courant par la tension à chaque point le long de cette courbe et vous obtenez une seconde courbe, la courbe de puissance, qui culmine en un seul point appelé point de puissance maximale (MPP).

Un chiffre de fiche technique en une ligne est un instantané du MPP. La courbe complète est l'empreinte digitale. Deux cellules solaires peuvent partager une Pmax identique et tomber en panne différemment dans une chaîne, et la seule façon de les distinguer avant installation est d'examiner la forme de la courbe, pas seulement son pic.

Les quatre chiffres que chaque courbe I-V vous donne

Toute courbe I-V se réduit à quatre paramètres : Isc, Voc, Pmax (avec ses compagnons Vmp et Imp) et le facteur de forme. Ensemble, ils définissent à la fois la puissance produite par une cellule et l'efficacité avec laquelle elle convertit son propre potentiel Isc × Voc en puissance utilisable.

Le facteur de forme est le paramètre que la plupart des acheteurs ignorent et celui qui compte le plus pour diagnostiquer la qualité. Voc et Isc sont largement déterminés par le silicium lui-même — qualité de la tranche, dopage et surface de la cellule. Le facteur de forme est déterminé par la qualité du traitement de la cellule : métallisation, contact des barres omnibus, passivation et isolation des bords. Une cellule avec un Voc et un Isc forts mais un FF médiocre est une cellule qui a perdu de la puissance à cause d'une résistance quelque part dans la fabrication, et cette perte se manifeste par une distorsion spécifique de la forme de la courbe, abordée ci-dessous.

Comment les contrôleurs MPPT utilisent la courbe I-V (et pourquoi le PWM est à la traîne)

Un contrôleur MPPT (Maximum Power Point Tracking) fonctionne en balayant continuellement la courbe I-V en arrière-plan et en ajustant sa tension de fonctionnement pour se placer au genou — le point Vmp/Imp — au fur et à mesure que l'irradiance et la température déplacent la courbe tout au long de la journée. Un contrôleur PWM (Pulse Width Modulation) ne fait rien de tout cela : il cale le panneau près de la tension de la batterie et laisse passer le courant qui apparaît à ce point fixe, peu importe où le MPP réel s'est déplacé.

Cette différence compte le plus précisément lorsque la courbe est la plus éloignée de l'idéal. Par une fraîche matinée ou à l'ombre partielle, le MPP peut se situer bien loin de la tension de batterie typique, et un contrôleur PWM bloqué à un point de calage fixe laisse de la puissance réelle sur la table — le MPPT récupère typiquement 20–30 % d'énergie en plus que le PWM dans des conditions plus fraîches ou désadaptées, moins dans des conditions de plein soleil chaud où les deux convergent. Une cellule avec une courbe arrondie, à faible FF due à une perte par résistance série aggrave cela : le genou est plus mou et moins net, donc un contrôleur PWM à tension fixe se situe encore plus loin du Vmp réel que sur une cellule saine.

Pour l'approvisionnement, c'est une raison pratique pour laquelle le FF compte au-delà de la fiche technique : un lot à faible FF ne sous-performe pas seulement isolément, il donne aussi au contrôleur en aval une courbe plus difficile à suivre.

Comment mesurer une courbe I-V

Deux méthodes couvrent la plupart des besoins d'approvisionnement et de contrôle qualité : une charge résistive variable pour une vérification manuelle à faible coût, et une charge électronique pour un balayage plus rapide et reproductible. Les deux nécessitent une irradiance et une température de cellule stables et connues — mesurer à l'extérieur par une journée partiellement nuageuse produit une courbe à laquelle vous ne pouvez pas faire confiance.

Méthode 1 : Charge résistive variable

1. Installez la cellule sous une source lumineuse stable (un simulateur solaire, ou un plein soleil non obstrué avec une lecture d'irradiance par un pyranomètre) et laissez-la atteindre l'équilibre thermique.
2. Connectez un rhéostat ou une boîte de résistances décimales aux bornes de sortie de la cellule, avec un voltmètre en parallèle de la cellule et un ampèremètre en série avec la charge.
3. Réglez le rhéostat sur une résistance nulle et enregistrez la lecture — c'est Isc (la tension doit lire près de 0 V).
4. Augmentez la résistance par petits pas, en enregistrant la tension et le courant à chaque pas. Utilisez des pas plus fins près du genou de la courbe, où la puissance de sortie change le plus rapidement.
5. Continuez jusqu'à ce que le rhéostat atteigne la résistance maximale et que le courant tombe à zéro — cette lecture de tension est Voc.
6. Tracez les paires (V, I) enregistrées. Multipliez chaque paire pour obtenir la puissance, et identifiez le point avec la valeur V × I la plus élevée — c'est votre Vmp/Imp/Pmax.

Cette méthode fonctionne avec un équipement de base de laboratoire mais est lente et grossière : vous n'obtenez que le nombre de points de données que vous avez la patience d'enregistrer, et chaque changement de résistance nécessite que la cellule se stabilise brièvement. Elle est utilisable pour vérifier ponctuellement quelques cellules, pas pour trier une palette.

Méthode 2 : Balayage par charge électronique

1. Connectez une charge électronique DC programmable à la cellule en utilisant une mesure à quatre fils (Kelvin), ce qui annule la résistance des câbles et des contacts qui autrement déformeraient l'extrémité basse tension de la courbe.
2. Configurez la charge en mode balayage de tension ou balayage de courant, en passant de 0 V à la Voc attendue (ou de 0 A à la Isc attendue) en 1–2 secondes — assez vite pour que la température de la cellule ne dérive pas pendant le balayage.
3. Enregistrez la tension et le courant à chaque pas ; la plupart des charges électroniques ou leur logiciel associé sortent automatiquement la courbe I-V et P-V complète.
4. Limitez le courant de balayage en dessous de la Isc nominale de la cellule plus une marge de sécurité, et confirmez que la plage de tension de la charge couvre Voc avant de commencer — dépasser l'un ou l'autre peut endommager la cellule ou la charge.
5. Enregistrez l'irradiance (via une cellule de référence ou un pyranomètre) et la température de la cellule (via un thermocouple sur le dos de la cellule) au moment du balayage, afin que la courbe brute puisse être corrigée vers les STC.
6. Répétez le balayage 2–3 fois par cellule ; une courbe propre et reproductible confirme une connexion stable, tandis qu'une courbe qui se déplace entre les balayages indique généralement un contact desserré plutôt qu'un problème avec la cellule elle-même.

Un balayage par charge électronique prend quelques secondes par cellule et produit automatiquement une courbe complète, c'est pourquoi les commandes de cellules en gros sont flash testées à 100 % de cette façon à l'usine plutôt que vérifiées par échantillonnage avec un rhéostat. Si vous validez un envoi entrant plutôt que de faire du contrôle qualité de production, une charge électronique de laboratoire avec mesure à quatre fils est l'investissement le plus pratique.

Température et irradiance : pourquoi votre courbe se déplace

Une courbe I-V mesurée hors STC n'est pas fausse, mais elle n'est pas comparable à un chiffre de fiche technique tant qu'elle n'est pas corrigée. La température et l'irradiance déplacent la courbe dans des directions prévisibles et bien documentées, que la cellule soit destinée à un climat désertique chaud ou à un hiver nordique froid.

La température de cellule affecte Voc plus que Isc. Pour le silicium cristallin, Voc baisse d'environ 0,30–0,35 % par °C au-dessus de 25°C, tandis que Isc n'augmente que légèrement, environ +0,05 % par °C. Parce que la baisse de Voc l'emporte sur le faible gain de Isc, la Pmax globale baisse typiquement d'environ 0,40–0,45 % par °C. Une cellule testée à 45°C de température de cellule, une valeur réaliste sous plein soleil sans refroidissement actif, peut afficher une Pmax inférieure de 6–9 % à celle de la même cellule en STC — non pas parce que la cellule est moins bonne, mais parce qu'elle est chaude.

L'irradiance affecte les deux paramètres dans des proportions opposées. Isc évolue presque linéairement avec l'irradiance : divisez la lumière par deux et Isc est à peu près divisé par deux. Voc évolue logarithmiquement, donc il bouge à peine — passer de 1000 W/m² à 500 W/m² coûte typiquement seulement quelques pour cent de Voc, pas la moitié. C'est pourquoi une cellule testée sous des conditions brumeuses ou de nuages partiels montre une courbe avec un Isc beaucoup plus bas mais un Voc presque intact, et pourquoi l'irradiance doit être enregistrée, et non supposée, pour chaque test. Un rapport technique de 2024 des Sandia National Laboratories sur les modèles I-V de modules PV documente le même ancrage STC (1000 W/m², 25°C, spectre AM1,5) et la matrice de test plus large IEC 61853 utilisée lorsqu'un modèle doit être calibré sur toute une plage de combinaisons d'irradiance et de température, et pas seulement le point STC unique.

La conclusion pratique pour l'approvisionnement : ne comparez jamais une courbe mesurée sur le terrain directement à la fiche technique nominale STC d'un fournisseur à moins d'avoir enregistré l'irradiance et la température de cellule réelles au moment du test et d'avoir corrigé pour les deux. Une courbe qui semble 8 % plus faible que la spécification sur un toit chaud peut être une cellule parfaitement saine, ou pas — vous ne pouvez pas le dire sans la correction.

Diagnostiquer la qualité d'une cellule à partir de la forme de la courbe

Deux modes distincts de dégradation laissent deux empreintes distinctes sur la courbe I-V, et les deux sont visibles sans équipement spécial au-delà de la courbe elle-même.

Dégradation par résistance série

Une résistance série (Rs) élevée — due à un mauvais contact barre omnibus-cellule, des interconnexions corrodées, une métallisation fine ou des soudures froides — arrondit la courbe près de l'extrémité Voc. Isc reste à peu près normal car la résistance série a peu d'effet à tension nulle, mais le "genou" de la courbe s'adoucit et le facteur de forme baisse. En pratique, une cellule avec un Isc et un Voc sains mais un FF inférieur à 0,75 a généralement un problème de résistance série, pas un problème de silicium.

Dégradation par résistance shunt

Une faible résistance shunt (Rsh) — due à des microfissures, des défauts d'isolation des bords ou des chemins de shunt localisés dans le silicium — apparaît à l'extrémité opposée de la courbe : la pente près de Isc n'est plus plate et la courbe s'affaisse bien avant d'atteindre Voc. Ce motif est courant dans les cellules avec des dommages physiques dus à une manipulation ou une coupe brutale, ce qui est une des raisons pour lesquelles les architectures de cellules IBC (back-contact), qui déplacent toute la métallisation à l'arrière et éliminent l'ombrage des barres omnibus sur la face avant, ont tendance à montrer des courbes plus propres lorsque le processus de manipulation de la face avant est bien contrôlé.

Une cellule dégradée par les deux mécanismes à la fois produit une courbe visiblement "arrondie" aux deux extrémités — pas de genou net, pas d'épaules plates — et un facteur de forme qui peut tomber bien en dessous de 0,70. Cette forme est le moyen le plus rapide de repérer un mauvais lot avant qu'il ne soit intégré dans un panneau, plus rapide que d'attendre des données de défaillance sur le terrain.

Liste de contrôle d'achat : 7 questions à poser aux fournisseurs de cellules

Un rapport de flash test n'est utile que dans la mesure de ce qu'il divulgue réellement, et les réponses d'un fournisseur à une courte liste de questions directes vous en disent plus que n'importe quelle lettre de classe. La meilleure façon de protéger une commande en gros est d'exiger ces données en amont, et non après l'expédition des cellules.

1. Les conditions de test sont-elles indiquées comme STC ? Si le rapport ne spécifie pas 1000 W/m² / 25°C / AM1,5G, les chiffres ne sont pas comparables à la fiche technique d'aucun autre fournisseur.
2. Pouvez-vous obtenir les cinq valeurs de base, et pas seulement Pmax ? Isc, Voc, Vmp, Imp et FF devraient tous être listés par cellule ou par bin — un rapport avec seulement Pmax cache la forme de la courbe.
3. Quelle est la tolérance de binning ? Les cellules sont triées en bins de puissance (ex. ±3 W) pour l'appariement des chaînes ; une large tolérance de bin signifie plus de pertes par désadaptation lorsque les cellules sont mises en chaîne.
4. Le test est-il flash à 100 % ou par échantillonnage ? Confirmez si chaque cellule a été flash testée ou si le rapport reflète un lot d'échantillons — les rapports par échantillonnage comportent plus de risques sur une grosse commande.
5. Quel seuil de FF définit la "Classe A" ? Une étiquette de classe devrait correspondre à un FF et un seuil de défaut définis, pas à un tri visuel. Un fournisseur qui ne peut pas répondre classe à l'œil, pas par la courbe.
6. L'usine applique-t-elle un management de la qualité ISO 9001 ? La certification ISO 9001 est ce qui rend les données de flash test traçables de lot en lot au lieu d'être un chiffre ponctuel qui ne se répète pas sur la commande suivante.
7. Pouvez-vous obtenir les données brutes de courbe I-V, et pas seulement le résumé tabulé ? Une courbe brute ou un CSV pour une poignée de cellules du lot permet de repérer les problèmes de résistance shunt qu'un simple tableau de chiffres ne montrera pas.

Pour les acheteurs évaluant les niveaux de cellules avant une commande, notre analyse de la façon dont les cellules de style SunPower C60 sont classées couvre comment le binning et les étiquettes de classe se traduisent en performance réelle en chaîne, et vaut la peine d'être lue parallèlement à tout rapport de flash test que vous recevez. Nous travaillons avec des partenaires de fabrication qui effectuent un flash test à 100 % sur chaque cellule expédiée et peuvent fournir les données brutes de courbe I-V avec le rapport de synthèse sur demande — tous les fournisseurs ne les remettront pas, et c'est une demande légitime avant une commande en gros.

Certifications & Normes : IEC 61215, UL 2703, CE, RoHS et IP67/IP68

Les cellules et les modules construits à partir d'elles portent des certifications différentes, et il vaut la peine de savoir laquelle couvre quoi avant de demander des documents à un fournisseur. L'IEC 61215 est la norme de qualification de conception et d'approbation de type appliquée au niveau module — c'est le point de référence auquel la plupart des méthodologies de flash test se rattachent, y compris les conditions STC et la matrice de test plus large IEC 61853 utilisée pour la caractérisation en conditions complètes. L'UL 2703 est une norme distincte qui couvre le matériel de fixation et de mise à la terre, pas la cellule elle-même ; elle ne devient pertinente qu'une fois que les cellules sont intégrées dans un module destiné aux systèmes de montage nord-américains.

Pour les envois à destination de l'UE, les modules finis ont besoin du marquage CE, une marque d'autocertification de conformité, ainsi que de la conformité RoHS confirmant que la soudure et la métallisation sont exemptes de métaux lourds restreints. Du côté des boîtiers, les boîtes de jonction et les connecteurs sont typiquement classés IP67 pour une exposition quotidienne à la poussière et à la pluie en extérieur, passant à IP68 là où le nettoyage au jet ou une submersion temporaire est un risque réel — les installations agricoles et côtières nécessitent généralement le classement supérieur. Aucune de ces normes ne remplace un rapport de flash test ; elles couvrent des choses différentes, et une cellule peut être parfaitement conforme à toutes les certifications tout en étant expédiée avec un facteur de forme médiocre.

Comparaison : Meilleurs fournisseurs de cellules solaires en 2026

"Meilleur fournisseur" en 2026 n'est pas un nom de marque, c'est un niveau de divulgation des données. La manière honnête de comparer les options est par ce qu'ils vous remettront réellement avant de valider une commande, pas par le texte marketing.

Indépendamment du coût, du classement climatique ou de la marque, le schéma se maintient : les fournisseurs qui peuvent remettre des données complètes par cellule sont ceux qui allaient de toute façon passer un audit qualité. Les fournisseurs qui tergiversent sur la demande vous disent aussi quelque chose.

Approvisionnement OEM sur mesure et cellules sous marque privée

Pour les acheteurs qui ont besoin d'une tension, d'une taille physique ou d'une tolérance de binning spécifiques en dehors des spécifications d'une cellule de catalogue, nos partenaires de fabrication exécutent des configurations de cellules sur mesure — tailles de cellules réduites, nombre de barres omnibus non standard et binning FF plus serré — avec le même flash test à 100 % appliqué au stock catalogue. Le MOQ commence à 100 unités pour les configurations sur mesure standard ; les kits d'échantillons sont expédiés en unités simples sous 7–14 jours afin que vous puissiez effectuer votre propre balayage de courbe I-V avant de valider une commande de production.

Les séries sous marque privée suivent la même discipline de flash test et de binning que les panneaux solaires sur mesure et mini panneaux sur mesure standard — la paperasse ne s'amincit pas simplement parce que l'étiquette change.

FAQ : Questions sur la courbe I-V répondues

Que vous dit une courbe I-V ?

Une courbe I-V vous donne la relation complète courant-tension d'une cellule sous un éclairement et une température fixes, pas seulement sa puissance de crête. À partir de cette courbe, vous pouvez lire Isc, Voc, le point de puissance maximale (Vmp/Imp) et le facteur de forme, et la forme de la courbe vous indique séparément si la résistance série ou shunt tire les performances vers le bas.

Quelle est la règle des 20 % pour le solaire ?

La "règle des 20 %" fait généralement référence au dimensionnement de l'onduleur, pas au test des cellules : de nombreux concepteurs dimensionnent un champ solaire jusqu'à environ 20 % plus grand (en watts DC) que la puissance AC nominale de l'onduleur pour capter plus d'énergie pendant les heures de faible ensoleillement sans déclencher d'écrêtement significatif. C'est une ligne directrice de dimensionnement au niveau système, distincte des données Isc/Voc/FF qu'une courbe I-V vous donne au niveau cellule.

Comment fait-on une courbe I-V ?

Vous balayez une cellule du court-circuit au circuit ouvert avec soit une charge résistive variable (manuelle, pas à pas) soit une charge électronique programmable (automatisée, quelques secondes par cellule), en enregistrant la tension et le courant à chaque pas sous une irradiance et une température stables et enregistrées. Les deux méthodes sont détaillées ci-dessus.

Quelles sont les caractéristiques I-V d'une cellule solaire ?

Les caractéristiques I-V de base sont Isc (courant de court-circuit), Voc (tension de circuit ouvert), Vmp et Imp (tension et courant à la puissance maximale) et le facteur de forme (à quel point la courbe se rapproche du rectangle idéal de Voc × Isc). Ensemble, ces cinq chiffres décrivent la production réelle d'une cellule mieux qu'un seul chiffre Pmax.

Quelques questions connexes se posent parallèlement au test de courbe I-V. Que les cellules finissent derrière un support de fixation de toit, dans un petit kit solaire plug-in pour balcon, ou dans un système agrivoltaïque où les agriculteurs cultivent sous des panneaux surélevés dans un climat chaud ou froid, les données sous-jacentes ne changent pas : Isc, Voc, Vmp, Imp et FF décrivent la cellule de la même manière à toutes les échelles et dans toutes les applications. Ces données valent la peine d'être demandées, quel que soit le coût, le climat ou la marque — et c'est généralement le moyen le plus rapide de distinguer un fournisseur sérieux d'un revendeur qui n'a jamais réellement tracé de courbe.

Points clés à retenir

Une courbe I-V est l'image réelle derrière un seul chiffre Pmax : Isc et Voc fixent le plafond, le facteur de forme vous dit quelle part de ce plafond la cellule atteint réellement, et la forme de la courbe — arrondie près de Voc pour les problèmes de résistance série, affaissée près de Isc pour les problèmes de résistance shunt — vous dit pourquoi. Les contrôleurs MPPT gagnent leur place en suivant cette courbe en temps réel ; les contrôleurs PWM ne le font pas, ce qui explique en partie pourquoi le FF compte au-delà de la fiche technique. Toute comparaison entre une mesure sur le terrain et un chiffre de fiche technique n'est valide qu'après correction pour la température et l'irradiance réelles au moment du test. Et tout rapport de flash test digne de confiance montrera l'ensemble complet des paramètres, les conditions de test et la base d'échantillonnage, et pas seulement un chiffre de puissance en titre et une lettre de classe.
