mini-solar-panels

小型・ミニソーラーパネル

IoTセンサー、トラッカー、カメラ、データロガー、製品プロトタイプ向けの0.1 Wから25 Wまでの小型ソーラーパネル。掲載製品はすべて1点から在庫出荷に対応しており、ご注文前にシステムの容量選定を行えるよう製品ページに電気仕様の数値を公開しています。異なるサイズ、電圧、コネクタが必要ですか？これらのパネルをベースにしたカスタムミニソーラーパネルの製作も可能で、サンプルは7〜14日でお届けします。

出力電力と電圧による選定

出力電力による小型ソーラーパネルの選び方

出力電力は最初の選定基準です。ピーク電流ではなく、デバイスが1日に実際に消費する電力に合わせてパネルを選定してください。

パネル出力 主な用途 パネル例
0.1–0.5 W BLEビーコン、センサータグ、電子ペーパーラベル、ボタン電池や小型Li-ionバッテリーのトリクル充電 0.11 W 5 V ETFE (35×22 mm)、0.33 W 2.75 V リング型パネル、0.45 W 3 V ガラス (60×45 mm)
1–2.5 W LoRaおよびNB-IoTノード、GPSトラッカー、土壌・気象センサー、小型コントローラー 0.9 W 5.5 V、1.3 W 6 V、1 W 18 V 半円型、2.1 W 18 V バー型、2.3 W 5.5 V ガラス (113×113 mm)

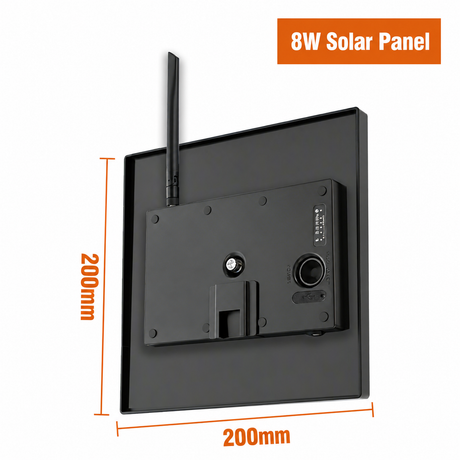

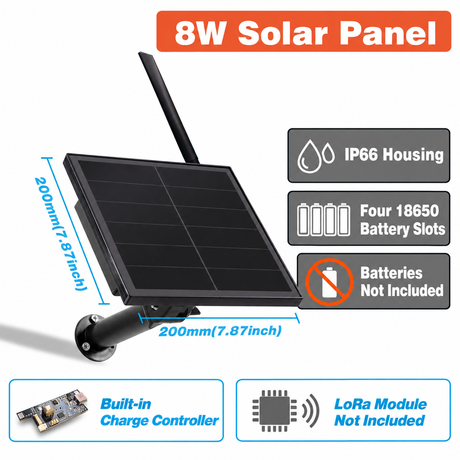

4–12 W セルラートレイルカメラ、ゲートウェイ、無線付きデータロガー、タイマー制御のポンプやファン 5 V、6 V、9 V、12 V DC出力を切り替え可能な4 W / 8 W / 12 Wパネル
25 W 防犯カメラ、ルーター、小型監視盤、12 Vバッテリーの維持充電 MPPTチャージコントローラー内蔵25 Wパネル

どの区分に該当するか判断が難しい場合は、計算例を交えて日積算電力量方式を解説しているカメラ・センサー向けソーラー電源の選定ガイドをご参照ください。

電圧による選び方

  • 2.75 V – 3 V: 充電ICを介した単セルリチウムまたはスーパーキャパシタのフロントエンド向け直接トリクル充電。
  • 5 V – 5.5 V: 昇圧/充電基板、ESP32など充電機能搭載基板向けのUSBレベル入力。
  • 6 V: チャージコントローラーを介した3.7 V Li-ionセル向けの標準仕様で、曇天時に備えた電圧マージンがあります。
  • 12 V・18 V: 鉛蓄電池や12 V LiFePO4の維持充電、または電圧降下が懸念される長距離配線向け。
  • マルチ電圧 5/6/9/12 V: 4 W、8 W、12 Wパネルはスイッチ切替式の安定化DC出力を備えており、1つの部品で複数の製品に対応可能です。

複数枚のパネルを配線する場合は、ケーブルを購入される前に直列および並列接続を解説したミニソーラーパネルの接続方法をご確認ください。

構造と設計仕様

パネルの構造

当コレクションのパネルの大半は、PCB上にSMT実装されたバックコンタクトセルをラミネート加工しているため、薄型でありながらリボン配線の影がない均一な表面を実現しています。使用環境に応じて表面仕様を選択できます：

  • ETFE: 長期の屋外露出および耐UV性向け。
  • マットPET: コスト重視の製品、または屋内・軒下など保護された環境向け。
  • 強化ガラス: パネルが摩耗にさらされる場所や、高剛性で平坦な表面が必要な用途向け。

技術的な背景については、SMTによるミニパネルの高効率化をご覧ください。完成パネルではなくセル単体をご希望の場合は、ソーラーセルをご確認ください。

設計に活用できる仕様情報

各製品ページには開放電圧、短絡電流、最大出力動作電圧・電流、寸法、リード線タイプを記載しています。全製品でI-V特性データを網羅したデータシートをご要望に応じて提供しており、特注版の見積り時にも同一の数値を適用するため、標準パネルで作成したプロトタイプの電気設計を再検証することなくそのまま量産に移行できます。

標準パネルから専用仕様への展開

標準パネルは、太陽光駆動製品の検証を行う最も迅速な手段です。電力収支の実証後は、筐体に合わせた外形変更、指定電圧、配線やコネクタの一体化、取付穴の追加、ブランドロゴの表面印刷などが次のステップとなります。これらはすべてカスタムミニソーラーパネルプロジェクトとして対応可能です。IoT機器向けカスタムミニソーラーパネルの解説記事では、ご提供いただく情報と当社からお返しする内容について説明しています。

小型ソーラーパネルの主な用途

25 Wを超える大型負荷にはフレキシブルソーラーパネルをご検討ください。また、本コレクションのすべてのパネルはハードウェアコレクション内の小型取付金具・架台で固定できます。
以下として表示

IoT・センサー・組み込み機器向け小型ソーラーパネル


小型ソーラーパネルは、フルサイズのモジュールでは大きすぎる低消費電力負荷（ワイヤレスセンサー、データロガー、ビーコン、トラッカー、小型電子機器など）向けに設計されています。筐体全体を再設計することなく、迅速なアイデア検証、現場でのプロトタイプ稼働、製品へのソーラー機能追加を実現します。

本コレクションでは、多様な電圧、サイズ、封止タイプを取り揃えており、機器に合わせて最適なパネルを選択できます。さらに詳細な電圧やセルの選定が必要な場合は、まず当社のソーラーセル製品ラインから検討を始め、電気的・機械的仕様が確定した段階でカスタムソーラーパネルへと移行する開発手順が多く採用されています。

本コレクションの小型ソーラーパネルの種類

屋外耐久性に優れたガラス製ミニモジュール


ガラスラミネート加工のミニモジュールは、長期屋外使用において最も堅牢なパッケージングを提供します。耐衝撃性と耐UV性が求められる露出型の端子ボックス、検針キャビネット、小型標識、センサー筐体などに最適です。当社の船舶・ヨットプロジェクトやウェザーステーション用ソーラー用途で採用されているような、過酷な環境下の機器にも同様のパネルが使用されています。

試作・プロトタイプ向けPETおよびETFEラミネート小型ソーラーパネル


PETおよびETFE小型ソーラーパネルは、耐久性、軽量性、コストのバランスに優れており、プロトタイプ、教育用キット、初期のパイロット導入に実用的な選択肢です。平板や小型筐体への取り付けが容易で、完全カスタムモジュールや筐体の金型製作に着手する前に、電圧、電流、エネルギー収支を検証するのに役立ちます。

リング型・円形・異形小型ソーラーパネル


リング型や特殊形状の小型ソーラーパネルは、センサーやレンズの周囲への配置、アンテナやファスナー用のスペース確保、ブランドや工業デザインへの適合など、四角いモジュールでは対応できない機械的課題を解決します。これらは大型オフグリッドシステムのアクセントや補助発電用としてもよく使用され、例えば当社の大型ポータブルソーラーパネルと組み合わせたシステムで小型機器を常時充電するような用途に適しています。

基板実装対応・SMT対応小型ソーラーパネル


基板実装型およびSMT対応小型ソーラーパネルは、ソーラーを他のPCB実装部品と同様に扱いたい高度なDIY・開発ユーザー向けに設計されています。これらのパーツにより、コンパクトな電子機器へのソーラー統合が容易になります。また、より広い面積が確保できる場合には、当社のフレキシブルソーラーパネルコレクションのような曲面追従型ラミネートへのスムーズな移行ステップとしても機能します。

統合と設計上の注意点


小型ソーラーパネルで良好な性能を得るための鍵は、モジュール、蓄電素子、負荷の最適なマッチングです。事前に設計上の配慮を行うことで、実環境での動作の安定性が格段に向上します。

  • エネルギー収支の定義： スリープ電流を含めた1日あたりの平均消費電流と動作時間を試算します。小型ソーラーパネルは優れた性能を発揮しますが、エネルギーマージンが限られた環境で動作します。
  • レギュレーターを考慮した電圧選定： DC/DCコンバーター、専用エナジーハーベスティングIC、またはシンプルなチャージコントローラーのどれに給電するかを決定し、実環境の日照や温度変化下でも有効な動作範囲を維持できるパネル電圧を選定します。
  • 直列・並列拡張の計画： 1枚のパネルから開始し、後から駆動時間を延ばす必要が生じるケースは多々あります。あらかじめ直列または並列拡張用のスペースとコネクタを設計しておくことで、後日のPCBや筐体の改修を防ぐことができます。
  • 機構設計を電気設計と同等に重視： 小型モジュールであっても、確実な固定、ケーブルのストレインリリーフ（張力緩和）、水滴防止ループが必要です。筐体への取り付けには、当社のソーラーパネル取付金具・架台の技術やパーツを応用することで、きれいで再現性の高い固定方法を実現できます。

カスタム小型ソーラーソリューション


センサーノード、トラッキング機器、小型コントローラーなど、同一機器を量産・反復製造する場合、汎用の小型パネルから専用モジュールへ移行するのが合理的です。専用ラミネートであれば、後付けで取り付けるのではなく、筐体形状、電力プロファイル、組み立て工程に最適化した製品の一部としてソーラーを統合できます。

LinkSolarは、ラボでのプロトタイプから量産可能なキットへのスケールアップを目指す開発チームをサポートします。一般的なアプローチとしては、本コレクションの標準小型パネルを使用して電圧、電力、デューティサイクルを検証した上で、その結果をもとにカスタム寸法や封止構成へと落とし込みます。同様の手法は、車両や作業リグの組み込みソーラーにおいて、大型アレイを小型補助電源やセンサーで補完する場合にも適用されます。

注目のコレクション

すべてを表示

よくある質問

小型ソーラーパネルでどのような機器を駆動できますか？

小型ソーラーパネルは、センサー、データロガー、GPSビーコン、リモコン、小型無線機、インジケーターランプ、マイコン機器などの低消費電力負荷向けに設計されています。消費電流が数mAから数W程度で、常時駆動ではなく間欠駆動（デューティサイクル駆動）し、蓄電用バッテリーやスーパーキャパシタを備えたシステムに最適です。

使用する機器に必要な電力はどのように計算すればよいですか？

まずは機器の平均消費電力を計算します。標準的な消費電流に動作電圧を掛けてW（ワット）を求め、それに1日あたりの動作時間を掛けてWh（ワット時）を算出します。小型ソーラーパネルは、設置場所における1日の平均発電量としてこの数値を上回る必要があり、曇天時、温度変化、システム損失に対するマージンも見込んでおく必要があります。

小型ソーラーパネルを直列または並列で接続できますか？

はい、接続可能です。直列接続では電圧が上昇し、並列接続では電流が増加します。多くのプロジェクトでは、レギュレーターや充電器の特定の入力電圧範囲に合わせるために、小型ソーラーパネルを直並列に組み合わせて使用しています。その際は、パネルのモデルと設置方位を統一し、可能な限りケーブル長を揃え、充電回路や保護部品の定格制限を遵守してください。

小型ソーラーパネルは室内やガラス越しでも動作しますか？

小型ソーラーパネルは室内照明下や窓越しでも発電しますが、直射日光に比べて出力は大幅に低下します。室内照明の放射強度は屋外のわずかな割合にすぎないことが多く、超低消費電力機器には十分な電力であっても、急速充電や連続駆動には不足する場合があります。量産化の前に、実際の使用条件下でテストを行うことが不可欠です。

小型ソーラーパネルは防水・耐候性がありますか？

多くのミニソーラーパネルは屋外用途向けに設計されていますが、すべてがそうではありません。ガラスラミネートや適切に封止されたモジュールは、むき出しのセルや単純なホビー用ラミネートに比べ、通常、紫外線、湿気、ヒートサイクルに対する耐性に優れています。屋外暴露に適しているかどうかは必ず製品仕様をご確認いただき、過酷な環境で使用する場合は追加のシーリングや筐体の保護をご検討ください。

小型ソーラーパネルでリチウム電池を充電できますか？

小型パネルは、適切なチャージコントローラーと組み合わせることで、リチウムイオン電池またはLiFePO4バッテリーパックを充電できます。パネル自体は単なるエネルギー源に過ぎず、安全な充電を行うには電圧と電流の制限、セルバランシングの管理、過充電・過放電および極端な温度に対する保護が不可欠です。堅牢なシステムを構築するには、ご使用のバッテリー化学組成に合わせて設計された充電ICまたは充電モジュールをご使用ください。

小型機器に小型ソーラーパネルを取り付けるにはどうすればよいですか？

小型機器への取り付け方法は、エンクロージャーの材質と作業性によって異なります。一般的な固定方法には、粘着テープ、四隅の穴を通した小ねじ、特注プラスチッククリップ、ハウジングに設けた一体型リセス（窪み）やフレームなどがあります。どの方法を採用する場合でも、パネル背面全体がしっかりと支持され、ケーブルにストレインリリーフが施され、端部やケーブル引き込み部に水が溜まらない構造であることをご確認ください。

市販の小型パネルからカスタム設計へ移行すべきタイミングはいつですか？

同一の機器を継続的に製造している場合、標準パネルに合わせるためにエンクロージャー設計で妥協している場合、あるいは市販品では対応できない特定の電圧・電力・形状の組み合わせが必要な場合が、カスタム小型パネルの検討を始める適切なタイミングです。カスタムモジュールを採用することで、電気仕様、取付位置、コネクタを固定化でき、製品ライフサイクル全体での組み立て工数と個体差を削減できます。
