Solcellestrøm til tilstandsovervåking i tårn

Tenk deg et vanlig scenario i felten: En mastemontert SHM-node i en vindutsatt korridor slutter å sende signaler få dager før et kraftig uvær. Solcellepanelet har ligget i skyggen av overgrodd vegetasjon siden sensommeren, og batteriet — dimensjonert for sommerbelastning — falt under gatewayens utkoblingsspenning. Når masten utsettes for målbar helning under sterk vind, er overvåkingssystemet allerede frakoblet. Derfor er ikke dimensjonering av solceller for konstruksjonsovervåking en ren sommerberegning.

Hvorfor tilstandsovervåking av konstruksjoner krever pålitelig strøm

Tilstandsovervåking av konstruksjoner på kraftledningsmaster, broer og vindturbintårn er avhengig av kontinuerlige data. En enkelt tapt måling under en belastningshendelse — som isising, sterk vind eller seismisk aktivitet — kan gjøre hele installasjonen verdiløs.

Ifølge U.S. Department of Energy Office of Electricity opplever eksternt overvåkingsutstyr på det amerikanske kraftnettet strømrelatert nedetid med en hyppighet på 4–7% årlig. For SHM er konsekvensen ikke bare datatap: Uoppdaget konstruksjonsdeformasjon kan forplante seg til brudd på avstandskrav for faseledere eller mastekollaps.

Strømutfordringen er tredelt:

• Lav, men kontinuerlig grunnlast: Selv sensorer i hvilemodus trekker hvilestrøm. En helningssensor med 0.5 mA hvilestrøm bruker likevel 12 mAh per dag.
• Spissforbruk under overføring: Mobil- eller LoRaWAN-gatewayer våkner, kobler seg opp og laster opp data. Et 4G-modem kan trekke 2 A ved 12 V i 30–90 sekunder per hendelse.
• Ekstreme miljøforhold: Temperaturer i mastetoppen i Arizona kan gi en overflatetemperatur på 70°C på panelet. I Minnesota faller gjennomsnittet i januar til −20°C omgivelsestemperatur. Begge forhold reduserer batteriets utnyttbare kapasitet og solcelleytelsen.

Partnerfabrikkene våre produserer mastemonterte solcellesett dimensjonert for −40°C til +80°C omgivelsestemperatur, med kapslinger i 304 rustfritt stål som oppfyller IP66-kapslingsgrad. Disse spesifikasjonene har betydning fordi standard regulatorer for forbrukermarkedet ofte svikter over 60°C kapslingstemperatur eller under −10°C batteritemperatur.

Sensortyper og energibudsjett

En node for konstruksjonsovervåking på en kraftledningstrasé kombinerer vanligvis 2–5 sensortyper. Tabellen nedenfor viser typisk strømforbruk basert på datablad fra Campbell Scientific, Senceive og GeoInstruments, i tillegg til feltobservasjoner fra eksterne testplattformer i 2023–2024.

Sensortype	Aktivt forbruk	Hvilemodus / hvilestrøm	Typisk driftssyklus	Daglig energi (typisk)
Helning / inklinometer (MEMS)	50–120 mW	2–5 mW	1 måling / 10 min	0.3–0.8 Wh
Strekklapp (svingende streng)	200–500 mW (under eksitering)	<1 mW	1 måling / 15 min	0.5–1.5 Wh
Akselerometer (seismisk / vindindusert)	80–200 mW	10–30 mW	Kontinuerlig eller 1 Hz puls	2–5 Wh
Rissavstandsmåler	30–80 mW	<1 mW	1 måling / 30 min	0.2–0.5 Wh
Anemometer (ultralyd)	100–300 mW	50–100 mW	Kontinuerlig	2.5–7 Wh
Datalogger (Campbell CR6 / tilsvarende)	300–800 mW	50–150 mW	Alltid på	8–20 Wh
Mobilgateway (4G LTE Cat-1)	5–15 W (ved sending)	1–3 W	4 opplastinger / dag @ 60 s hver	6–18 Wh
LoRaWAN-gateway	3–8 W	2–4 W	Alltid på	50–100 Wh

En minimal SHM-node — helningssensor + strekklapp + Campbell CR6 logger + mobilgateway med opplasting 4× daglig — bruker omtrent 15–25 Wh per dag. En mer omfattende node med akselerometer, rissavstandsmåler og ultralydanemometer kan kreve 35–55 Wh per dag.

Disse tallene forutsetter temperert drift. LiFePO₄-batterier for kalde strøk beholder 70–80% av nominell kapasitet ved −20°C ifølge publiserte utladingskurver fra ledende LiFePO4-batterileverandører. Dersom lokasjonen din har lange perioder med minusgrader, multipliserer du batterikapasiteten med 1.3–1.5×.

En vanlig feil er å overse gatewayens beredskapsforbruk. En mobilgateway i hvilemodus trekker fortsatt 1–3 W for å opprettholde nettverksregistreringen. Over 24 timer utgjør dette 24–72 Wh — ofte den største enkeltbelastningen i systemet. Å redusere opplastingsfrekvensen fra hvert 15. minutt til hver 4. time kan kutte det totale daglige forbruket med 30–40% uten at man mister strukturelle data, ettersom endringer i helning og strekk på høyspentmaster skjer over timer, ikke sekunder.

En annen oversett faktor er startstrømmen til sensorene. MEMS-inklinometere og strekklapper med svingende streng trekker en strømstøt under oppvarming som kan være 3–5× høyere enn deres aktive effekt i stabil drift. Strømforsyningen må takle disse mikrosekundtoppene uten spenningsfall. Partnerfabrikkenes MPPT-regulatorer inneholder 470 µF bulkkapasitans på lastutgangen for å absorbere disse transientene.

Dimensjonering av solceller for konstruksjonsovervåking på master

Dimensjonering av et solcelleanlegg starter med forbruket, men må verifiseres mot lokale solressursdata. Offentlige PV-simuleringsverktøy benytter vanligvis et 30-årig meteorologisk gjennomsnitt. For SHM-master er den kritiske dimensjonerende måneden desember eller januar, ikke juli.

Formelen er enkel:

Nødvendig paneleffekt = Daglig last (Wh) ÷ (Maks soltimer × Systemvirkningsgrad)

Systemvirkningsgraden for et godt konstruert frittstående solcelleanlegg — medregnet MPPT-omforming, kabeltap, batteriets lade-/utladingsvirkningsgrad og temperaturreduksjon — ligger typisk mellom 55% og 70%. Vi benytter 60% som en konservativ dimensjoneringsverdi.

Eksempel: En last på 25 Wh/dag i Minneapolis, MN, der januar har et gjennomsnitt på 2.8 toppsoltimer:

25 Wh ÷ (2.8 t × 0.60) = 14.9 W minimum panel

Dette er det absolutte minimumet. I praksis legger ingeniører til en sikkerhetsfaktor på 1.5–2.0× for å ta høyde for snødekke, støv, aldring og uventede forbrukstopper. Den samme Minneapolis-noden bør spesifiseres med et panel på 30–40 W.

Til sammenligning vil en last på 25 Wh/dag i Phoenix, AZ, med 5.7 toppsoltimer i januar, kreve:

25 Wh ÷ (5.7 t × 0.60) = 7.3 W minimum panel

Med sikkerhetsfaktor: 15–20 W. Den geografiske variasjonen er betydelig. Partnerfabrikkene våre produserer mastemonterte pakker fra 40 W til 90 W, noe som dekker SHM-noder i alle amerikanske klimasoner med margin.

Panelets orientering er viktig. På en gittermast klemmes solcellepanelet vanligvis fast på en horisontal tverrarm eller monteres på en kort stolpe ved mastefoten. En sørvendt helning tilsvarende breddegraden maksimerer årsproduksjonen. For SHM, der pålitelighet om vinteren er avgjørende, vil en helning som er 15° brattere enn breddegraden øke vinterutbyttet på bekostning av sommeroverskuddet — et kompromiss de fleste nettselskaper godtar.

En faktor som ofte overses, er fugleskitt og industristøv. Paneler som ikke rengjøres i jordbruks- og industriområder kan miste 5–15% av effekten innen 60 dager. Mastemonterte paneler er vanskeligere å nå enn bakkemonterte paneler. Ved å overdimensjonere med 20% fra starten reduserer du behovet for vedlikeholdsturer.

Batteriautonomi for stormsosongen

Batteridimensjonering besvarer spørsmålet: «Hvor mange dager uten sol kan systemet overleve?» For tilstandsovervåking av konstruksjoner er svaret vanligvis 5–10 dager. Nettselskapene vi samarbeider med spesifiserer typisk 7 dager som minste autonomi for kritiske master, og 14 dager for master i orkan- eller snørike soner.

Beregningen er som følger:

Nødvendig batterikapasitet (Ah) = Daglig last (Wh) × Autonomidager ÷ (Batterispenning × Utladingsdybde × Temperaturfaktor)

Med en last på 25 Wh/dag, 7 dagers autonomi, et 12 V-system, 90% utladingsdybde (LiFePO₄) og en temperaturfaktor på 0.8 for kalde klimaer:

(25 × 7) ÷ (12 × 0.90 × 0.80) = 20.3 Ah minimum

Med standard batteristørrelser rundes dette opp til en 30 Ah LiFePO₄-pakke. For 14 dagers autonomi eller høyere daglig belastning er 50–100 Ah vanlig.

LiFePO₄ er det foretrukne kjemiske valget for SHM på master av tre grunner:

• Temperaturtoleranse: Brukbar utlading ned til −20°C, sammenlignet med −10°C for de fleste blybatterier og 0°C for standard litium-ion.
• Sykluslevetid: 2,000–5,000 sykluser ved 80% utladingsdybde, mot 500–800 for AGM-blybatterier. Over en 10-årig overvåkingsperiode avgjør denne forskjellen om batteriet byttes én eller tre ganger.
• Flat utladingskurve: LiFePO₄ opprettholder 12.8–13.2 V over mesteparten av kapasiteten, noe som holder dataloggeren og gatewayen innenfor tillatt inngangsspenning over lengre tid.

Våre mastemonterte pakker inkluderer alternativer på 30 Ah, 50 Ah og 100 Ah LiFePO₄, plassert i samme IP66-kapsling i 304 rustfritt stål som laderegulatoren. Batteriet og regulatoren deler en termisk koblet monteringsplate, noe som bidrar til å forhindre feil som følge av gjennomkjøling.

En merknad om utladingsdybde: Produsenter av LiFePO₄ reklamerer med 100% utladingsdybde (DoD), men felterfaring viser at begrensning av daglige sykluser til 80% DoD forlenger sykluslevetiden med 40–60%. For en 10-års utrulling er de ekstra 20% med kapasitetsmargin verdt et litt større batteri. Vårt 50 Ah-alternativ, med sykluser opp til 80% DoD, gir 40 Ah utnyttbar kapasitet — nok til en last på 25 Wh/dag med 19 dagers autonomi ved 12 V.

Temperaturkompensering er et ufravikelig krav for batterier i mastetopper. Ved +25°C lades en LiFePO₄-celle til 3.65 V. Ved −10°C bør den samme cellen lades til 3.45 V for å hindre litiumplettering. Våre sett leveres med en temperaturføler festet til batteripakken, der MPPT-regulatoren justerer ladespenningen i trinn på 5 mV/°C i henhold til batteriprodusentens spesifikasjoner.

Anbefalte arkitekturer: Strømtransformator (CT) vs. solceller vs. hybrid

Ikke alle SHM-master trenger solceller. Riktig strømarkitektur avhenger av om masten bærer spenningssatte ledere, ønsket samplingsfrekvens og de lokale solressursene.

Energiutnyttelse med strømtransformator (CT)

Strømavtapping med CT (Current Transformer) klemmes rundt en strømførende leder og henter ut energi fra magnetfeltet. Dette fungerer utelukkende på spenningssatte kraftledninger. Utgangseffekten skaleres med linjestrømmen: En 100 A-linje gjennom en riktig dimensjonert CT kan levere 5–20 W kontinuerlig.

CT-høsting er standardvalget for høyspentmaster med kontinuerlig >50 A belastning. Det eliminerer behovet for paneler, batterier og sårbarhet for værforhold. Begrensningen er null effekt ved strømbrudd på linjen — nøyaktig når tilstandsvurdering etter feil er mest nødvendig. Av denne grunn legger de fleste nettselskaper til et lite batteri (10–20 Ah) som reserveløsning.

CT-høsting eliminerer paneler og batterier, men gir null effekt under linjebrudd — nøyaktig når tilstandsvurdering etter feil er mest nødvendig. De fleste nettselskaper legger til et lite batteri (10–20 Ah) som reserveløsning i slike situasjoner.

Frittstående solcelleanlegg

Rene solcelleanlegg er det riktige valget for:

• Spenningsløse master (under bygging, vedlikehold eller utrangerte linjer)
• Distribusjonslinjer med lav strøm der CT-effekten er utilstrekkelig
• Installasjoner som krever >30 W gjennomsnittlig effekt (flere sensorer + kontinuerlig mobilkommunikasjon)
• Steder med >3.5 toppsoltimer året rundt

Et frittstående solcelleanlegg krever panel, batteri, solcelleregulator og monteringsmateriell. Installasjonskostnaden for en 60 W / 50 Ah mastepakke ligger typisk på $800–$1,400, avhengig av stolpehøyde og kabelføringer. Partnerfabrikkene våre kan produsere sett med IEC 61215-sertifiserte paneler og UL 1741-SA-listede laderegulatorer for nettselskaper med krav til standardiserte innkjøp.

Hybrid: CT + solceller

Hybridarkitekturen — med CT som primærkilde og solceller som reserve — blir stadig vanligere for kritiske master. Under normal drift driver strømtransformatoren lasten og vedlikeholdslader et lite batteri. Ved linjeutfall eller perioder med lav belastning overtar batteriet, oppladet av solcellene.

Hybridsystemer reduserer nødvendig solcellestørrelse (ofte 20–40 W i stedet for 60–90 W) og forlenger batteriets levetid ved å holde det på et høyt ladenivå mesteparten av tiden. Avveiningen er økt kompleksitet: to inngangsregulatorer, logikk for kildeprioritering og to feilmoduser i stedet for én.

Våre leder-monterte hybridsett kombinerer CT-inngang med en 40 W solcellekanal i en felles aluminiumskapsling som veier under 5 kg. Installasjonen gjøres med klemmer og krever ingen boring i masten, noe som er viktig for nettselskaper med restriksjoner på konstruksjonsmessige inngrep.

Arkitektur	Beste bruksområde	Fordeler	Ulemper
Kun CT	Spenningssatte HV-linjer >50 A	Ingen væreksponering, uendelig driftstid	Ingen strøm ved linjebrudd
Kun solceller	Spenningsløse linjer / lav strømstyrke	Uavhengig av linjestatus	Batteribytte, risiko for skygging
Hybrid CT + solceller	Kritiske master, alle klimaer	Redundans, mindre batteri	Høyere kostnad, mer komplekst

Hensyn ved installasjon og vedlikehold

Mastemonterte solcelleinstallasjoner skiller seg fra tak- eller bakkemonterte anlegg på tre avgjørende områder: tilgjengelighet, vibrasjon og lynbelastning.

Tilgjengelighet: En typisk 115 kV gittermast har ingen leider over 30 fot. Rengjøring av paneler, utskifting av batterier og inspeksjon av kabler krever klatring av linjepersonell eller bruk av heisladbil. Hver enkelt komponent må være dimensjonert for den fulle levetiden på 20–25 år, ellers vil vedlikeholdskostnadene overstige utstyrskostnaden.

Vibrasjon: Ledere på en belastet mast vibrerer ved 5–30 Hz i vind. Resonans kan føre til at boltede sammenføyninger løsner. Vi spesifiserer Nord-Lock-skiver eller gjengelåsing på alt festemateriell til solcellene. Partnerfabrikkenes fester i 304 rustfritt stål bruker gjennomgående bolter med låsemuttere, ikke selvborende skruer, nettopp av denne grunnen.

Lynnedslag: Master er utsatt for lynnedslag. Solcellepanelets ramme, montasjeskinner og rør må ha utjevningsforbindelse til mastens jordingssystem i samsvar med IEEE Std 1243-2020. Ujordet solcelleutstyr kan forårsake sideslag ved lynnedslag. Våre pakker leveres med jordingslasker og utjevningslasker som standard.

Rengjøring av paneler: I landbruksområder kan pollen og støv redusere effekten med 10–20% i løpet av en enkelt vekstsesong. I snørike strøk vil paneler med en helning på >45° vanligvis slippe snøen innen 24–48 timer med solskinn. Flatmonterte paneler kan kreve manuell måking etter underkjølt regn.

Intervall for batteribytte: Selv LiFePO₄ degraderes. Ved 25°C beholder en kvalitetscelle med LiFePO₄ 80% kapasitet etter 3,000 sykluser. Med en daglig utladingsdybde på 20% tilsvarer det omtrent 15–20 år. I praksis setter kalenderaldring (oksidasjon i elektrolytten) en grense for levetiden på 10–15 år uavhengig av antall sykluser. Beregn ett batteribytte i løpet av systemets levetid.

Kabeldimensjonering: Mastehøyden betyr noe. En 100 fot høy gittermast med solcellepanelet i 80 fots høyde og batteri/logger i 40 fot gir et kabelstrekk på 40 fot. Ved 12 V vil en last på 2 A over 40 fot med 16 AWG-kabel gi et spenningsfall på 0.6 V — nok til å presse et marginalt system under utkoblingsgrensen. Vi spesifiserer minimum 12 AWG for alle føringer i masten, og 10 AWG for installasjoner over 75 fot. Settene våre leveres med UV-bestandig, dobbeltisolert PV-kabel iht. UL 4703, og ikke standard THHN-kabel som sprekker etter 3–5 år med UV-eksponering.

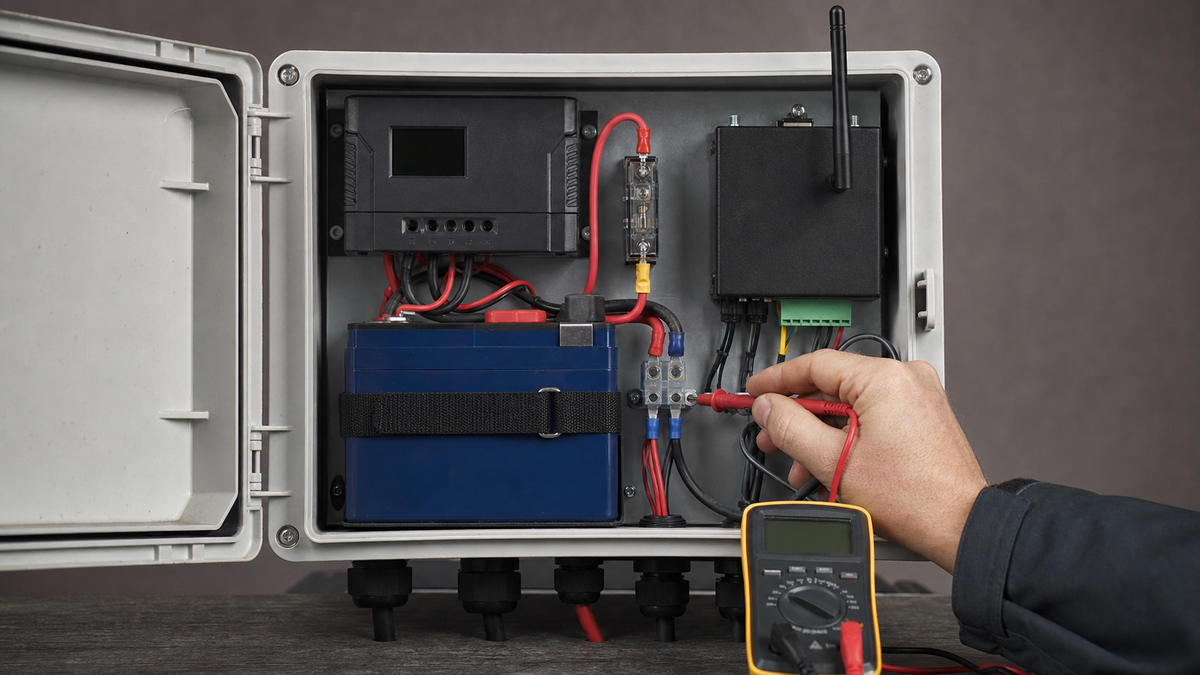

Plassering av kapsling: Solcelleregulatoren og batteriet bør plasseres i en skyggelagt, ventilert kapsling. Direkte sollys på en mørk kapsling kan øke innvendig temperatur med 25°C over omgivelsestemperaturen. Våre IP66-kapslinger har passive ventilasjonsgjel med insektnetting og valgfrie 0.5 W termostatstyrte vifter som starter ved over 45°C innvendig temperatur.

Praksis for mastemontering varierer ut fra spenningsnivå og terreng. Viktige hensyn omfatter konstruksjonsmessige belastningsgrenser for panel- og batterivekt, jordingskrav for lynvern og sikre rutiner ved arbeid under spenning.

Fjerndiagnostikk: Overvåking av overvåkingens strømforsyning

Et system for konstruksjonsovervåking som går i svart, er ikke bare et vedlikeholdsproblem — det er et sikkerhetsproblem. Utfordringen er at SHM-nodene ofte er de siste enhetene som rapporterer sin egen strømstatus. Dersom en mast krenger 2° under en storm, har sensoren kanskje nok strøm til å måle og lagre hendelsen, men ikke nok til å overføre dataene. Informasjonen blir liggende i det lokale minnet frem til batteriet har ladet seg opp igjen, noe som kanskje aldri skjer hvis panelet er skadet.

Fjerndiagnostikk løser dette ved å overvåke selve strømforsyningen: panelspenning, ladestrøm, batteriets ladenivå og laststrøm. Et spenningsfall på panelet fra 18 V til 12 V indikerer skygge eller fysisk skade. Et batteri som aldri oppnår full lading til tross for solfylte dager, varsler om slutten på levetiden eller en ladefeil. Disse mønstrene er synlige i telemetridataene før noden svikter fullstendig, noe som gir driftspersonellet et forvarsel på 2–4 uker til å planlegge vedlikehold.

Partnerfabrikkene våre integrerer Modbus-over-RS485-telemetri for strømovervåking i laderegulatoren, som kan leses via samme mobilgateway som håndterer sensordata. Diagnostikkstrømmen for strømforsyningen bruker en egen telemetrikanal med lavere prioritet, noe som sikrer at konstruksjonsdata alltid slipper igjennom selv når strømrapporten forsinkes.

Få et tilpasset energibudsjett

Dimensjonering av solceller for konstruksjonsovervåking er ikke gjetting. Det handler om beregning av belastning, vurdering av solressurser og bruk av sikkerhetsmarginer. Forskjellen mellom et anlegg som fungerer året rundt og et som feiler i januar, er som regel 10–20 W på panelet og 20 Ah batterikapasitet.

Vi leverer mastemonterte solcellesett fra 40 W til 90 W, med MPPT-regulatorer med virkningsgrad på ≥98%, 30–100 Ah LiFePO₄-batterier og IP66-kapslinger i 304 rustfritt stål sertifisert for −40°C til +80°C. Våre leder-monterte hybridalternativer kombinerer dette med CT-høsting i et aluminiumskabinett på under 5 kg med klemmemontering.
