Slik dimensjonerer du solceller til fjernovervåking av kraftlinjer

Feilen til $47,000 som startet denne guiden

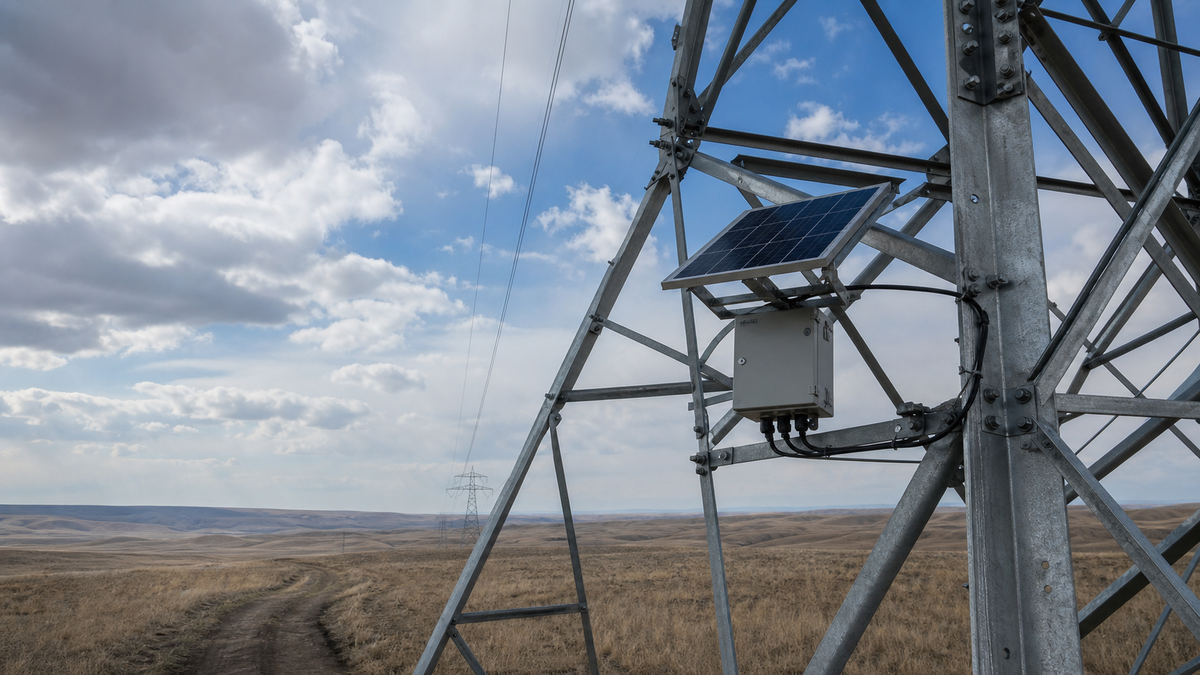

I januar 2024 utplasserte et kraftselskap i Midtvesten 12 solcelledrevne feilindikatorer langs en 68-mile 138kV overføringskorridor. Ingeniørentreprenøren dimensjonerte hver stasjon med et 20W-panel og et 12Ah forseglet bly-syre-batteri – standardspesifikasjoner kopiert fra en katalog. Innen mars var 9 av de 12 stasjonene ute av drift. Snødekke, en uke med overskyet vær og undervurdert selvutlading hadde tømt batteriene under gjenvinningsspenningen. Kraftselskapet brukte $47,000 på utrykninger, batteribytter og to uker med manuelle linjepatruljer.

Årsaken var ikke dårlig maskinvare. Det var feildimensjonering. Entreprenøren hadde dimensjonert for gjennomsnittlige forhold, ikke for verste tilfelle i desember. Han hadde brukt PWM-regulatorer i et kaldt klima der MPPT ville ha hentet inn 15–20% mer energi. Og han hadde lagt til grunn 5 toppsoltimer for et sted som i realiteten hadde 2.1 om vinteren.

Denne guiden er skrevet for ingeniører og integratorer som vil unngå den feilen. Hvert eneste tall nedenfor er basert på publiserte feltdata, offentlige solressurskart og reell telemetri fra fjernovervåkingsprosjekter. Ingen gjetninger. Intet markedsføringsfyll.

Trinn 1: Beregn lasten din

Det daglige energiforbruket til linjeovervåkingsenheten er grunnlaget for enhver dimensjoneringsbeslutning. De fleste ingeniører hopper over det detaljerte lastbudsjettet og gjetter. Ikke gjett. Mål eller slå opp hver enkelt komponent.

En stasjon for linjeovervåking trekker vanligvis strøm fra fire kategorier: sensoren eller måleutstyret, dataloggeren eller RTU-en, kommunikasjonsmodulen og selve solcelleregulatoren. Hver av dem har en hvilestrøm og en aktiv strøm, og driftssyklusen betyr noe.

Typisk effektbudsjett for komponenter

Kolonnen for driftssyklus er der de fleste regneark feiler. Et mobilmodem som overfører 2KB data hvert 15. minutt, kjører ikke kontinuerlig på 6W. Det har en topp på 6W i 30–60 sekunder, og faller deretter til 0.8W i dvalemodus. Det er den gjennomsnittlige daglige energien som betyr noe.

Her er formelen:

Daglig energi (Wh) = (Hvileeffekt W × 24 h) + (Aktiv effekt W × 24 h × driftssyklus)

For en typisk 15W-ekvivalent stasjon med mobilmodem, datalogger og én sensor er den realistiske daglige lasten 55–75 Wh. Legg til 20% for ledningstap, invertertap (hvis aktuelt) og batteriets selvutlading. Det gir et totalbehov på 66–90 Wh per dag.

Fra vår innkjøpserfaring ser vi at mange hyllevare-PLM-sett markedsføres med «lavt strømforbruk», men utelater modemets overføringstopper. Ferdigsett i markedet oppgir rutinemessig et gjennomsnittsforbruk langt under den reelle feltvirkeligheten – et oppgitt forbruk på 8 W som i praksis måles til 12-14 W er typisk, ofte fordi modemets fastvare holder radioenheten aktiv mye lenger enn oppgitt etter hver overføring. Be alltid om en effektprofilgraf fra maskinvareleverandøren, eller mål det selv med en shuntmotstand og et loggende multimeter.

Trinn 2: Finn antall toppsoltimer

Toppsoltimer (PSH) er ikke det samme som antall timer med dagslys. Det er det tilsvarende antall timer per dag med en innstråling på 1,000 W/m² – standard testbetingelser (STC) som solcellepaneler klassifiseres etter. Et 50W-panel på et sted med 4 PSH produserer omtrent 50W × 4h = 200 Wh per dag, før systemtap.

USA har store geografiske variasjoner. En stasjon i Arizona mottar nesten tre ganger mer vintersol enn en i vestlige Washington. Du må dimensjonere for den dårligste måneden, ikke årsgjennomsnittet. For overvåking av kraftlinjer er desember eller januar typisk den begrensende faktoren.

Regionale toppsoltimer i USA (gjennomsnitt for desember)

Datakilde: offentlige solressurskart, 2024-oppdatering. For nøyaktige verdier på stedsnivå kan du bruke PVWatts-kalkulatoren med nøyaktig breddegrad, helning og asimut.

To faktorer spesifikke for overføringskorridorer har betydning her. For det første gir ryddebelter ofte fri sikt mot sørhimmelen, noe som er en fordel. For det andre kan gittermaster av galvanisert stål kaste skygger morgen eller kveld, noe som er negativt. Inspiser stedet med en solbaneindikator eller bruk Sun Surveyor-appen for å sjekke skyggeforhold mellom kl. 09.00 og 15.00 i desember. Et skyggetap på 10% i et 3-timers vindu kan redusere effektive PSH med 0.3–0.5 timer.

Trinn 3: Dimensjoner solcellepanelet

Solcellepanelet må produsere nok energi i den dårligste måneden til å dekke det daglige forbruket, pluss systemtap, pluss en sikkerhetsmargin for aldring og tilsmussing. Den vanlige ingeniørmetoden er:

Påkrevd paneleffekt = Daglig last (Wh) ÷ (PSH × systemvirkningsgrad × reduksjonsfaktor)

Systemets virkningsgrad tar høyde for solcelleregulatoren, batteriets tur-retur-virkningsgrad og kabling. MPPT-regulatorer gir typisk 94–97% virkningsgrad ved omforming; PWM-regulatorer gir 75–80% fordi de ikke kan drive panelet ved dets maksimale effektpunkt. Batteriets tur-retur-virkningsgrad for LiFePO4 er 95–98%; for bly-syre er den 80–85%. Ledningstap er vanligvis 2–5% for korte strekk under 10 fot.

Reduksjonsfaktoren (derating factor) fanger opp reell degradering: støvansamling på paneloverflaten, aldring av cellene (0.5–0.8% per år for krystallinsk silisium), temperaturreduksjon (paneler taper 0.3–0.5% per °C over 25°C) og produksjonstoleranser. En konservativ, samlet reduksjonsfaktor er 0.75.

Dimensjoneringseksempel: 15W-stasjon i Midtvesten

La oss gå gjennom regnestykket for en typisk feilindikatorstasjon i Illinois.

• Daglig last (målt): 72 Wh
• Last med 20% margin: 72 × 1.20 = 86.4 Wh
• Desember PSH (Chicago): 2.3 timer
• Systemvirkningsgrad (MPPT + LiFePO4): 0.96 × 0.96 = 0.92
• Reduksjonsfaktor: 0.75

Påkrevd panel = 86.4 ÷ (2.3 × 0.92 × 0.75) = 86.4 ÷ 1.587 = 54.4W

Du vil velge et 60W-panel, eller mer vanlig et 50W-panel paret med et litt større batteri for å bygge bro over overskyede perioder. I praksis leveres paneleffekter i standardstørrelser: 10W, 20W, 30W, 50W, 80W, 100W. Rund opp til neste standardstørrelse. Ikke rund ned.

For den samme stasjonen i Phoenix med 4.7 desember-PSH:

Påkrevd panel = 86.4 ÷ (4.7 × 0.92 × 0.75) = 86.4 ÷ 3.243 = 26.6W

Et 30W-panel er tilstrekkelig. Dette er grunnen til at regionale data har betydning. En standardpakke levert over hele landet er nesten alltid feil dimensjonert for noen.

Fra partnerfabrikkene våre er det vanligste panelformatet for PLM-kapslinger 12V nominelt, 330×660mm eller 550×670mm, med aluminiumsramme og herdet glass. For mastekasser der vekt spiller inn, leverer vi også 5W–25W PET- eller ETFE-laminerte paneler med lim bak. ETFE har bedre UV-bestandighet enn PET – nyttig for kraftlinjeinstallasjoner med 20 års levetid – men koster omtrent 30% mer per watt.

Trinn 4: Dimensjoner batteriet

Batteriets oppgave er å drive stasjonen gjennom netter og overskyede dager når panelet ikke produserer strøm. Antallet sammenhengende dager du designer for, kalles autonomi. For overvåking av kraftlinjer varierer kravene til autonomi ut fra tilgjengelighet og kritikalitet.

Mål for autonomi i designet

Formelen for batterikapasitet er:

Påkrevd kapasitet (Ah) = Daglig last (Wh) × autonomi (dager) ÷ (batterispenning × utladingsdybde × temperaturfaktor)

Standard forutsetninger:

• Batterispenning: 12V (de fleste PLM-systemer)
• Utladingsdybde (DoD): 80% for LiFePO4, 50% for forseglet bly-syre (AGM/Gel)
• Temperaturfaktor: 1.0 ved 20°C; 1.3 ved 0°C; 1.6 ved −20°C

Eksempel på batteridimensjonering: 5 dagers autonomi, LiFePO4, kaldt klima

• Daglig last: 86.4 Wh
• Autonomi: 5 dager
• Spenning: 12V
• DoD: 80% (0.80)
• Temperaturfaktor: 1.3 (gjennomsnittlig vintertemperatur 0°C)

Påkrevd kapasitet = 86.4 × 5 ÷ (12 × 0.80 × 1.0) = 432 ÷ 9.6 = 45 Ah

Ved 0°C legges temperaturfaktoren på 1.3 til:

Justert kapasitet = 45 × 1.3 = 58.5 Ah

Velg et 60Ah LiFePO4-batteri. Hvis du hadde valgt et AGM bly-syre-batteri med 50% DoD, blir regnestykket:

Påkrevd kapasitet = 86.4 × 5 ÷ (12 × 0.50 × 1.0) = 432 ÷ 6 = 72 Ah

Ved 0°C mister bly-syre 30–50% av den utnyttbare kapasiteten. Det justerte behovet blir 94–108 Ah. Et 100Ah AGM-batteri ville vært et minimum. Dette er grunnen til at LiFePO4 har blitt standarden for frittstående solcelleanlegg til tross for høyere startkostnad: du trenger omtrent halvparten av den nominelle kapasiteten for samme utnyttbare energi, og levetiden er 3,000–5,000 sykluser mot 500–800 for AGM.

Et praktisk råd fra felterfaring: LiFePO4-batterier må ha et innebygd batteristyringssystem (BMS) med frakobling ved lav temperatur. Lading under 0°C forårsaker litiumbelegg (lithium plating) og permanent kapasitetstap. Hvis installasjonen din jevnlig utsettes for minusgrader, må du enten velge et batteri med varmeelementer eller dimensjonere anlegget slik at batteriet aldri trenger lading i de kaldeste timene – og heller basere deg på lading midt på dagen.

Trinn 5: Velg solcelleregulator

Solcelleregulatoren sitter mellom panelet og batteriet. Dens oppgave er å forhindre overlading, styre ladeprofilen og maksimere energiutbyttet. For enheter til overvåking av kraftlinjer står valget mellom PWM (pulsbreddemodulasjon) og MPPT (maximum power point tracking).

PWM mot MPPT: sammenligning

Forskjellen i virkningsgrad er reell. MPPT-regulatorer henter inn betydelig mer energi enn PWM under kalde, klare forhold – i størrelsesorden 15-20% under gunstige forhold, og mer i kaldt vær der panelets tomgangsspenning stiger over batterispenningen. For en linjeovervåkingsenhet der hver eneste watt-time teller, betaler en MPPT-regulator seg selv inn ved å unngå unødige utrykninger.

For svært små belastninger under 10W i varme, solrike klimaer er likevel PWM forsvarlig. Egetforbruket til en MPPT-regulator (10–25 mA ved 12V = 0.12–0.30W) kan faktisk kaste bort mer energi enn den sparer inn dersom panelet bare er på 10W og installasjonen har 6+ PSH. Vår tommelfingerregel: Hvis panelet ditt er 30W eller større, eller installasjonen opplever vintertemperaturer under 10°C, bruk MPPT. Under 20W i ørkenområdene i sørvest er PWM akseptabelt.

Sørg for at regulatoren er dimensjonert for panelets kortslutningsstrøm (Isc) med en margin på 25%. Et 50W 12V-panel har typisk en Isc på rundt 3.2A. En regulator på 10A er et minimum; 15A gir rom for spenningsøkning i kaldt vær og fremtidige utvidelser. Regulatoren bør også ha en lastutgang med underspenningsvern (LVD) for å forhindre at batteriet dyputlades dersom overvåkingsenheten ikke går i dvale som den skal.

Vanlige dimensjoneringsfeil

Etter å ha gjennomgått dusinvis av spesifikasjoner for frittstående solcelleanlegg fra anbud og integratorforslag, ser vi de samme feilene gjenta seg. Her er de fem som forårsaker flest driftssvikt i felten.

1. Å bruke årlig gjennomsnitt for soltimer i stedet for desemberverdier

Et sted i Missouri kan ha et årlig gjennomsnitt på 4.5 toppsoltimer (PSH). Men i desember faller dette til 2.5 PSH. Dimensjonerer du for desember, overlever stasjonen din januar. Dimensjonerer du for årsgjennomsnittet, svikter den hver eneste vinter. Dette er den vanligste feilen i regneark for solcelledimensjonering.

2. Å overse solcelleregulatorens egetforbruk

En 10A MPPT-regulator som trekker 15 mA ved 12V, bruker 4.3 Wh per dag. Det utgjør 6% av en last på 72 Wh. Enkelte ingeniører beregner panelet og batteriet riktig, men glemmer å trekke fra regulatorens eget forbruk. I svært små anlegg under 30 Wh kan regulatorens egetforbruk være den dominerende lasten.

3. Å spesifisere bly-syre-batterier for kaldt klima uten temperaturkompensasjon

AGM-batterier mister 30–50% av den utnyttbare kapasiteten ved −10°C. Hvis regnearket ditt forutsetter ytelse ved 25°C, halveres den effektive autonomien. Du må enten øke batteristørrelsen, gå over til LiFePO4 eller installere en temperaturkompensert ladeprofil. Bly-syre-anlegg i kaldt vær uten temperaturkompensasjon svikter innen to vintre.

4. Å glemme tap som følge av tilsmussing

Kraftlinjetraseer er støvete, og pollensesongen legger en tynn hinne på panelene. I jordbruksområder kan støv fra pløying og innhøsting redusere paneleffekten med 10–20% i sesongen for såing og innhøsting. Fugleskitt i nærheten av mastene er en annen utfordring. Dimensjoner med en reduksjonsfaktor på 0.75–0.80, og planlegg for årlig tilgang til rengjøring. Noen nettselskaper spesifiserer vinklede panelmonteringer nettopp for at regn skal gi naturlig rengjøring.

5. Å runde ned for å spare penger

En beregning gir 47W, og ingeniøren spesifiserer et 40W-panel fordi «det er nærme nok». Det underskuddet på 15% forsterkes gjennom overskyede dager og vinterforhold. Merkostnaden for et 50W-panel sammenlignet med 40W er vanligvis under $15 ved innkjøp i volum. Kostnaden for én utrykning for å bytte et dødt batteri er $800–2,500. Rund opp, ikke ned.

Hurtigoversikt: dimensjoneringsguide

Bruk denne tabellen for raske overslag. Verdiene forutsetter MPPT-regulator, LiFePO4-batteri, 12V-system, 20% lastmargin, 0.75 samlet reduksjonsfaktor og 5 dagers autonomi ved 20°C.

For 3 dagers autonomi multipliserer du batteriets Ah med 0.60. For 7 dagers autonomi multipliserer du med 1.40. For kalde klimaer (gjennomsnittlig vintertemperatur 0°C) multipliserer du batteriets Ah med 1.30.

Dersom stasjonen har et varmeelement for å hindre isdannelse eller en motorisert visker for panelrengjøring, må disse lastene legges til separat. Et 10W-varmeelement som går 8 timer om dagen, krever 80 Wh ekstra – noe som mer enn dobler det totale forbruket til en liten sensor. Vi har sett tilbud der varmelasten ble fullstendig utelatt, med det resultat at panelene ble dimensjonert for sensoren alene.

Fra dimensjonering til innkjøp

Når du har tallene klare, er neste spørsmål hvor du skaffer maskinvare som passer. De fleste PLM-integratorer kjøper inn paneler og batterier fra separate leverandører og monterer dem selv. Det kan fungere, men skaper risiko for inkompatibilitet: panelspenningen kan være for høy for regulatoren, batteriets BMS kan være inkompatibelt med regulatorens ladeprofil, eller kapslingens IP-grad kan være utilstrekkelig for miljøet.

Et alternativ er å kjøpe ferdig integrerte solcellepakker utviklet for fjernovervåking. Slike pakker inkluderer vanligvis et tilpasset panel, MPPT-regulator, LiFePO4-batteri og en IP67-kapsling med kabelgjennomføringer. Fordelen er verifisert kompatibilitet og raskere installasjon. Ulempen er mindre fleksibilitet når det gjelder panelstørrelse eller batterikjemi.

Fra partnerfabrikkene våre leverer vi spesialtilpassede solcellepakker for fjernovervåking med følgende spesifikasjoner: IEC 61215-sertifisert monokrystallinsk panel (10W–100W), MPPT-regulator med temperaturkompensasjon, LiFePO4-batteri med innebygd BMS og utkobling ved lav temperatur, samt IP67-aluminiumsbelagt kapsling med PG-kabelgjennomføringer. Utgangsspenningen kan konfigureres (5V, 12V, 24V eller 48V) for å matche RTU-ens inngang. Leveringstid for spesialtilpassede konfigurasjoner er vanligvis 3–4 uker fra godkjent tegning.

Hvis du prosjekterer en ny overvåkingsstasjon og trenger hjelp til å tilpasse solcellesystemet til sensorlasten din, kan vi gå gjennom effektbudsjettet ditt og anbefale en optimal kombinasjon av panel og batteri. Vi produserer ikke maskinvaren selv – vi kjøper inn via partnerfabrikker i Kina og Sørøst-Asia – men vi validerer hver konfigurasjon mot publiserte solressursdata og felttestede reduksjonsfaktorer før forsendelse.
