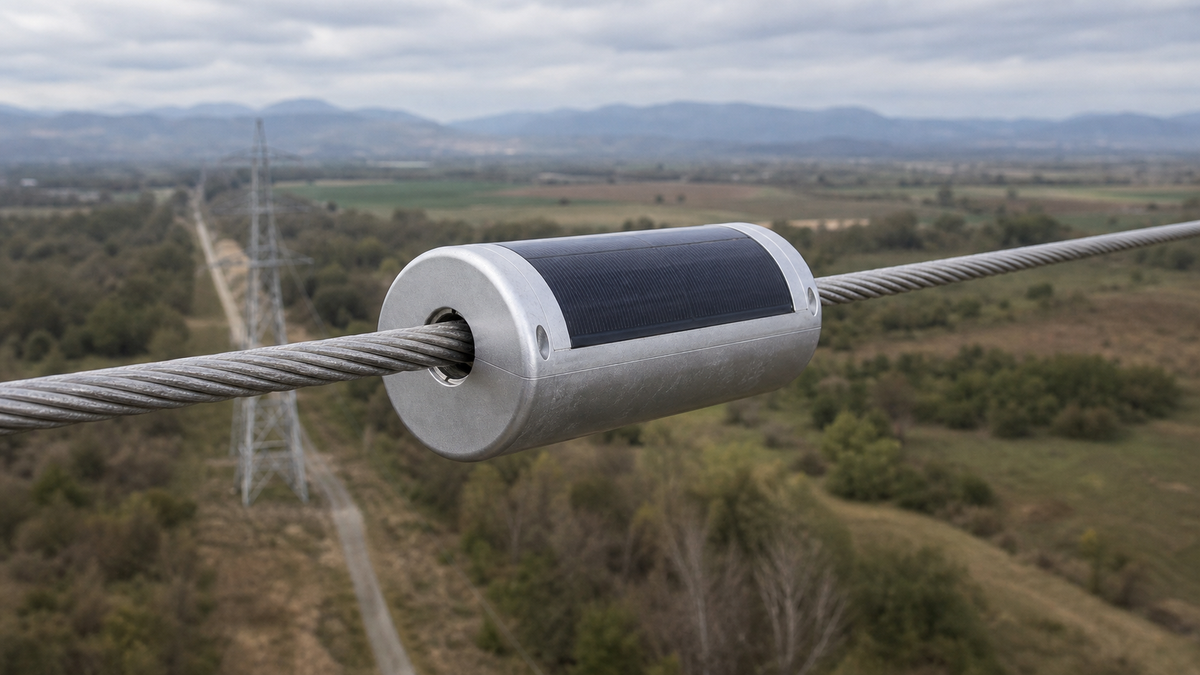

Installasjon av solcelleanlegg på kraftmaster

Morgenen panelet løsnet

I februar 2024 fullførte et arbeidslag på to personer i det sentrale Texas monteringen av et 60 W solcellepanel på en 115 kV gittermast innen kl. 14:00. De brukte U-bolter festet rundt et horisontalt profiljern, strammet til for hånd, og anså jobben som fullført. Kl. 23:00 passerte en kaldfront med vindkast på 55 mph. Ved daggry hang panelet etter MC4-kabelen, U-boltene hadde sklidd 3 tommer nedover vinkeljernet, og sensoren for overvåking av kraftlinjer (PLM) til $4,200 rett under var gått i svart.

Hovedårsaken var ikke vinden. Det var et misforhold mellom monteringsutstyret og profilen på mastens bæreelement. U-bolter fungerer på runde rør. På vinkeljern skaper de punktkontakt som løsner under vibrasjon. Mannskapet hadde ingen sjekkliste. De hadde intet tiltrekkingsmoment. De hadde ikke målt profildimensjonen.

Denne veiledningen bygger på feltobservasjoner som denne, samt monteringsrutiner våre partnerfabrikker har finpusset gjennom hundrevis av installasjoner på avsidesliggende master. Enten du er en EPC-entreprenør, nettselskapingeniør eller installasjonsleder, vil trinnene nedenfor hjelpe deg med å unngå samme type feil.

Befaring og forberedelser før installasjon

En grundig befaring før installasjon forhindrer brorparten av installasjonsfeilene før servicebilen forlater basen. De fleste feil på frittstående solcellesystemer skyldes forhold avdekket før installasjon (skygging, jording eller feil monteringsutstyr) snarere enn komponentdefekter. Befaringen bør ta 20-30 minutter og resultere i en énsides sjekkliste. Her er hva du bør kontrollere.

Mastgeometri og profiltype

Mål det eksakte profilet der panelet skal monteres. Gittermaster bruker vinkeljern (vanligvis L 2x2x1/4" til L 4x4x1/2"), runde rør (2" til 4" OD) eller flattstål. Rørmaster (monopoler) bruker glatte stålrør (12" til 48" OD). Hver profil krever en spesifikk klemmetype. En klemme dimensjonert for 2" rør vil ikke klemme sikkert over et 4x4 vinkeljern. Avvik mellom klemme og bæreprofil er en hovedårsak til at solcellepaneler løsner på høyspentmaster, og står for en betydelig del av værrelaterte skader.

Registrer profilets retning: horisontal, vertikal eller diagonal. Diagonale stag introduserer torsjonskrefter på klemmen som standard U-boltsett ikke er konstruert for å motstå.

Asimut og skyggeanalyse

Bruk et kompass eller en mobilapp til å registrere mastens orientering. På den nordlige halvkule gir rett sør optimal produksjon. Et avvik på ±15° reduserer det årlige energiutbyttet med under 3%. Et avvik på ±45° koster 10-15%.

Kontroller for skygging fra tilstøtende faseledere, toppliner eller nærliggende konstruksjoner. Selv 10% skygging på et standard krystallinsk panel kan redusere effekten med 30-50% på grunn av misforhold i cellestrengene. Dersom skygging er uunngåelig, velg paneler med bypassdioder (standard på IEC 61215-sertifiserte moduler) eller vurder parallellkobling av mindre delstrenger.

Inspeksjon av jordingsvei

Kraftlinjemaster har allerede et etablert jordingsnett. Kontroller at mastfoten har en synlig jordleder (vanligvis #2 AWG kobber eller større) som har utjevningsforbindelse mot fundamentet. Jordforbindelsen fra solcellepanelet må kobles til denne jordingsveien, ikke til et separat jordspyd. Isolerte jordsløyfer er en ledende årsak til kommunikasjonsfeil på PLM-sensorer.

Tilkomst og sikkerhet

Bekreft avstand mellom klatretrinn, hvileplattformer og forankringspunkter for fallsikring. OSHA 1910.269 krever fallsikring ved arbeid over 4 fot på elektriske konstruksjoner. Bureau of Labor Statistics registrerte 22 dødsulykker innen kraftproduksjon, overføring og distribusjon i 2022, der fallulykker jevnlig rangeres blant de tre vanligste årsakene. Hvis masten mangler permanente forankringspunkter, planlegg for personløfter eller midlertidige fallsikringsliner.

Sjekk grunnforholdene ved mastfoten. Myk eller vannmettet grunn bærer kanskje ikke en liftbil innenfor påkrevd sikkerhetsavstand (10 fot for 115 kV, 15 fot for 230 kV i henhold til OSHA).

Valg av monteringsutstyr

Klemmen eller braketten er den mest feilutsatte komponenten i en solcelleinstallasjon på master. Vindlast på et 60 W panel (omtrent 24" x 20") ved 90 mph skaper en uttrekkskraft som overstiger 200 lbf på forkanten, i henhold til ASCE 7-22-vindlastberegninger for konstruksjoner i åpent terreng. Monteringsutstyret må overføre denne lasten til mastprofilet uten å glippe, sprekke eller skape galvanisk korrosjon.

Klemetyper etter mastprofil

For runde rør (2" til 4" OD) brukes båndklemmer i rustfritt stål med en motholdsplate som fordeler lasten over minst 2 tommer av rørets overflate. For vinkeljern brukes L-formede braketter med minimum to bolter per flens, der hver bolt griper minst tre gjenger forbi mutteren. For flattstål eller brede bjelkeflenser brukes gjennomgående boltede braketter med motholdsplate på baksiden.

Magnetfester markedsføres av og til for midlertidige installasjoner. Feltdata fra montørlag på Great Plains viser at magnetfester begynner å gli ved vedvarende vind over 35 mph på malte stålflater. De egner seg ikke for permanente strømforsyninger til PLM-sensorer.

Materiale og korrosjonsbestandighet

Stålet i kraftlinjemaster er varmgalvanisert. Aluminiumsbraketter i direkte kontakt med galvanisert stål skaper et galvanisk element som akselererer korrosjon. Bruk festemateriell i 304 rustfritt stål, eller isoler aluminiumsbraketter med en pakning av neopren eller EPDM. I kystnære eller fuktige strøk oppgraderer du til 316 rustfritt stål.

Våre partnerfabrikker leverer stolpefestesett med 304 rustfrie U-bolter, motholdsplater og isolasjonspakninger dimensjonert for 20 års utendørs eksponering. Vårt universelle stolpefeste for solcellepanel passer til 2" til 4" rør og inkluderer en ramme med justerbar helning.

For gittermaster med diagonale profiler produserer våre partnerfabrikker spesialtilpassede klemmesett som omslutter vinkeljernet på to sider. Leveringstid er 3-4 uker for spesialtilpassede braketter. Har prosjektet ditt over 50 master, vil spesialutstyr lønne seg gjennom færre reklamasjoner og serviceoppdrag.

Orientering og helningsvinkel for panelet

Fast helningsvinkel er standarden for installasjoner på kraftlinjemaster, fordi mekanismer for justerbar helning tilfører bevegelige deler som svikter under isingsforhold. Optimal fast helning tilsvarer stedets breddegrad, men PLM-installasjoner aksepterer ofte et mindre tap til fordel for mekanisk enkelhet.

Regel for breddegradsbasert helningsvinkel

Sett panelets helning lik stedets breddegrad for maksimal årlig energiproduksjon. For laster med tyngdepunkt om vinteren (isovervåking, SCADA i kuldeperioder), legger du til 10-15° for å prioritere lav solhøyde. For laster som krever mest om sommeren (overvåking av ledningssvingninger/galloping i varme måneder), trekker du fra 10-15°.

Ved hjelp av standard solsimuleringsmodeller vil et 60 W panel på 35°N med en helning på 35° produsere omtrent 240 Wh/dag i desember og 380 Wh/dag i juni. En økning til 45° forskyver dette til 260 Wh/dag i desember og 340 Wh/dag i juni. Den 8% vintersøkningen er ofte verdt sommertapet for PLM-sensorer med jevnt strømforbruk gjennom hele året.

Sesongjustering (dersom mekanisk tilrettelagt)

Enkelte justerbare fester gjør sesongjustering mulig ved å løsne en enkelt bolt. Hvis servicemannskapet besøker lokasjonen kvartalsvis for sensorvedlikehold, er en 5-minutters justering av helningsvinkelen fullt gjennomførbar. Tommelfingerregelen: legg til 15° i november, trekk fra 15° i mars. Driftspersonell i det amerikanske Midtvesten rapporterer at denne praksisen øker vinterutbyttet med 12-18% i gjennomsnitt.

Plassering på mastestrukturen

På gittermaster monteres panelene på sørsiden (på den nordlige halvkule) minst 18 tommer under laveste spenningsførende leder for å overholde OSHAs sikkerhetsavstand. På rørmaster brukes utliggerbraketter som fører panelet ut fra mastoverflaten. Baksiden av panelet trenger 2-3 tommers klaring for konvektiv kjøling. Et planmontert panel uten luftespalte blir 15-20°C varmere, noe som reduserer ytelsen med 8-12%.

Kabling og jording

Kraftlinjemaster er elektrisk støyende miljøer. Koronautladning fra høyspentledere induserer hundrevis av volt i fellesmodusfeil (common-mode-støy) på uskjermede kabler. Riktig kabelføring, skjerming og jording er ikke valgfritt.

Kabeldimensjonering og spenningsfall

For et 60 W panel ved 12 V nominelt er fullaststrømmen 5 A. Et kabelstrekk på 50 fot (typisk fra panel på mast til batteri ved mastfot) med 14 AWG kobber gir et spenningsfall på 3.2 V ved 5 A. Det tilsvarer et tap på 27%. Minimum kabeltverrsnitt for mastmontert solcelleanlegg er 10 AWG, som reduserer spenningsfallet til 1.3 V (11%) over samme strekning. For strekk over 75 fot må du benytte 8 AWG eller flytte solcelleregulatoren opp til panelet og føre 24-48 V nedover masten.

Standard veiledning for dimensjonering av solcelleanlegg anbefaler å holde DC-spenningsfallet under 3% for nettilknyttede anlegg. For frittstående mastanlegg (off-grid) er 5-10% akseptabelt forutsatt at batteribank og solcelleregulator er dimensjonert for å kompensere for dette.

Skjerming og separasjon

Før solcellekablene (DC) på mastens skyggeside, bort fra faselederne. Oppretthold en avstand på minst 12 tommer til eventuelle AC-kabler. Bruk skjermet kabel for kabelbro (STO eller tilsvarende), der skjermen jordes til mastens jordforbindelse kun i én ende. Jording i begge ender danner en jordsløyfe som fanger opp magnetisk induksjon fra kraftlinjen.

Overspenningsvern

Ethvert solcelleanlegg på en mast må ha et Type 2 overspenningsvern (SPD) på inngangen til solcelleregulatoren. Paneler montert på master er direkte utsatt for lynnedslag. Overspenningsvernet klamper transiente overspenninger til et sikkert nivå (vanligvis <600 V for et 12 V-system). Uten SPD kan et lynnedslag i nærheten indusere over 2,000 V på DC-lederne, noe som ødelegger solcelleregulatoren og tilkoblede sensorer nedstrøms.

Våre partnerfabrikker spesifiserer overspenningsvern med en nominell avledningsstrøm (In) på 20 kA (8/20 µs bølgeform). Utskiftingsintervall er hvert 5. år eller etter et bekreftet overspenningstilfelle.

Jording i henhold til IEEE 1243

IEEE 1243-2020 angir standard praksis for jording av solcelleanlegg. Hovedkrav for masteinstallasjoner:

• Modulrammen skal ha utjevningsforbindelse til mastens stålkonstruksjon med en heltrekkende 10 AWG kobberleder.
• DC minus jordes i kun ett punkt (vanligvis i solcelleregulatoren).
• Overgangsmotstand til jord <25 ohm, eller <5 ohm dersom mastens jordingsnett deles med kommunikasjonsutstyr.
• Alle jordforbindelser skal utføres med eksoterm sveising eller irreversible pressforbindelser. Mekaniske klemmer løsner over tid på grunn av termiske svingninger.

Feltdata fra nettselskaper i det sørøstlige USA viser at 18% av kommunikasjonsfeilene på PLM-sensorer skyldtes dårlig jording, ikke defekte sensorer. En jordingskabelsko til $12 installert på forskriftsmessig måte forhindrer en unødvendig utrykning til $2,000.

Plassering av batterikasse

Batteriet er systemets mest temperaturfølsomme komponent. Blybatterier mister 30-50% av sin nominelle kapasitet ved 0°C. Litium-jernfosfat (LiFePO4) opprettholder 70-80% kapasitet ved -20°C, men bør ikke lades under 0°C uten et innebygd varmeelement.

Ventilasjon og temperaturstyring

Plasser batterikassen på mastens nordside (den skyggelagte siden) eller ved mastfoten i et ventilert skap. Temperaturen inne i kapslingen bør holdes mellom -10°C og 40°C året rundt. I varme strøk vil en lysreflekterende hvit kapsling redusere innvendig temperatur med 8-12°C sammenlignet med mørkt metall.

For LiFePO4-batterier i kaldt klima spesifiseres kapslingen med en 5 W varmefolie som termostatstyres ved 5°C. Varmeelementet forsynes fra selve batteriet, så solcellepanelet må dimensjoneres 10-15% større for å dekke varmebehovet om vinteren.

IP-grad og fysisk sikring

Minimum kapslingsgrad er IP65 (støvtett og beskyttet mot spylevann). I flomutsatte områder bruker du IP67 og monterer kapslingen over 100-års flomnivå. Låsbare beslag med forseglingsplomber er standard for avsidesliggende master.

Våre partnerfabrikker leverer NEMA 3R-skap med spesialtilpassede monteringsføtter for gittermastben. Leveringstid er 2-3 uker. Ved hasteinstallasjoner fungerer et standard IP65 ABS-kabinett fra elektrogrossisten som en fullgod midlertidig løsning.

Sjekkliste for igangkjøring

Igangkjøring er prosessen der du verifiserer at systemet fungerer tilfredsstillende før montørene forlater stedet. En grundig igangkjøringsprotokoll beskytter installatøren mot garantitvister og gir oppdragsgiveren trygghet ved overtakelse.

Verifisering før tilkobling av spenning

Med batteriet frakoblet måler du tomgangsspenningen (Voc) på panelets klemmer. Et panel med nominell 12 V spenning bør gi 18-22 V i fullt sollys. Hvis Voc er under 15 V, sjekk for skygging, skittent glass eller en ødelagt bypassdiode. Mål kortslutningsstrømmen (Isc) med et amperemeter i serie. Et 60 W panel bør gi 3.0-3.5 A under STC (1000 W/m², 25°C). Under reelle feltforhold er 70-85% av STC Isc normalt.

Funksjonstest av solcelleregulator

Koble til batteriet først, og deretter solcellepanelet. Kontroller at solcelleregulatoren starter bulklading (typisk 14.4 V for et 12 V blybatteri, 14.2 V for LiFePO4). Bruk en programmerbar DC-last for å trekke 50% av panelets merkeeffekt. Regulatoren bør holde batterispenningen innenfor ±0.2 V fra innstilt settpunkt.

Dersom regulatoren benytter MPPT (Maximum Power Point Tracking), verifiser at inngangsspenningen ligger på panelets Vmp (typisk 17-18 V for et 12 V panel) i stedet for på batterispenningen. En PWM-regulator vil vise en inngangsspenning lik batterispenningen. MPPT henter ut 15-20% mer energi under dårlige lysforhold, noe som har stor betydning for drift på master om vinteren.

Last- og kommunikasjonstest

Koble til PLM-sensoren eller RTU-lasten. Bekreft at sensoren starter, oppnår GPS-posisjon (hvis montert) og sender en testpakke til SCADA-sentralen. Registrer RSSI eller signalstyrke. Det er bedre å oppdage en feilet kommunikasjonstest under igangkjøring enn tre uker senere under et planlagt vedlikeholdsvindu.

72-timers testperiode (burn-in)

La systemet kjøre i 72 timer med aktiv sensorlast. Registrer batterispenningen hver 6. time. Et sunt system vil vise:

• Dag 1 (sol): Batteriet når fulladet nivå innen kl. 14:00 og går over til vedlikeholdslading (float).
• Dag 2 (overskyet): Batterispenningen faller med maksimalt 0.3 V i løpet av natten.
• Dag 3 (vekslende vær): Batteriet henter seg inn til fulladet nivå innen kl. 16:00.

Dersom batteriet ikke henter seg inn igjen innen dag 3, er solcellepanelet underdimensjonert, lasten er høyere enn spesifisert, eller det foreligger en krypstrøm. Ikke signer ut anlegget før denne testen er bestått.

Vanlige installasjonsfeil

Disse fem feilene står for flertallet av garantikrav og ekstra serviceoppdrag ved solcelleinstallasjoner på master.

Feil 1: Feil klemme for bæreprofilet

Bruk av U-bolter på vinkeljern, båndklemmer på flattstål eller magnetfester i sterk vind. Monteringsutstyret forskyver seg, panelet vrir seg, og ytelsen faller med 30-50%. Løsning: Tilpass klemmen til profilet i henhold til tabell 2. Er du i tvil, bruk en gjennomgående boltet brakett med motholdsplate.

Feil 2: Underdimensjonert kabling

Bruk av 14 AWG lampettledning på et strekk på 50 fot. Spenningsfallet gjør at solcelleregulatoren ikke får tilstrekkelig spenning og aldri når fullading. Batteriet sulfaterer (blysyre) eller kobler ut i beskyttelsesmodus (LiFePO4). Løsning: Dimensjoner for under 5% spenningsfall med minimum 10 AWG kabel. Ved lange strekk monteres regulatoren oppe ved panelet, og spenningen økes nedover masten.

Feil 3: Manglende eller feil jording

Flytende DC minus, jordsløyfe via kabelskjerm, eller mekaniske klemmer som løsner etter seks måneder. Konsekvensen er kommunikasjonsfeil på sensorer, defekt SPD eller skader fra lynnedslag. Løsning: Etabler utjevningsforbindelse mellom panelramme og mastestål med 10 AWG kobberleder. Jord DC minus i kun ett punkt. Bruk irreversible pressforbindelser.

Feil 4: Planmontering uten luftespalte

Panelet boltes direkte inntil mastprofilet uten avstandsstykker. Driftstemperaturen øker med 15-20°C over omgivelsestemperatur. Effekten faller med 8-12%. I varme områder kan dette presse panelet forbi maksimal tillatt driftstemperatur (vanligvis 85°C). Løsning: Bruk braketter som gir 2-3 tommers klaring på baksiden.

Feil 5: Manglende testperiode før overlevering

Montørlaget kobler opp alt, ser den grønne lysdioden lyse, og reiser. To uker senere er batteriet tomt fordi sensorens nattforbruk overstiger panelets vinterproduksjon. Løsning: Gjennomfør en 72-timers testperiode med logging av data. Bekreft at anlegget håndterer lasten over tid før formell overtakelse.

Hva LinkSolar leverer til prosjekter på kraftlinjemaster

Vi produserer ikke paneler eller braketter selv. Våre partnerfabrikker i Kina produserer spesialtilpassede solcelleløsninger for avsidesliggende infrastruktur, mens vi håndterer kvalitetssikring (QA), innkjøp og logistikk. For installasjoner på kraftlinjemaster leverer vi typisk:

• Spesialtilpassede små solcellepaneler (10 W til 120 W) med spenning tilpasset spesifikasjonene til sensoren din. Våre partnere benytter SunPower IBC-celler (22%+ virkningsgrad) eller standard mono PERC, avhengig av budsjett og plassbegrensninger. Spesialtilpasset spenning fra 3 V til 48 V.
• Stolpefester og brakettsett dimensjonert for mastenes vindlaster. Vårt universelle stolpefeste passer 2" til 4" rør med festemateriell i rustfritt stål. Spesialtilpassede klemmer for vinkeljern leveres ved bestillinger på 50+ enheter.
• Ferdigkoblede strømforsyningsenheter med laderegulator, overspenningsvern (SPD) og rekkeklemmer ferdig montert i én kapsling. Dette reduserer kablingstiden i felt med 60%.

Leveringstid på vareprøver er 7-14 dager. Produksjonstiden er 3-4 uker for standardkonfigurasjoner, og 5-6 uker for spesialtilpassede spenninger eller kapslinger. Vi sender til over 20 land, med support fra USA på +1 716-728-3519.

Prosjekterer du solcellestrøm for overvåking av kraftlinjer? Be om en vareprøvepakke med panel, feste og regulator forhåndskonfigurert til din spenning. Å teste én enhet på en testmast er billigere enn å oppdage en feiltilpasning på femti installasjoner.

Referanser og videre lesning

• Offentlig PV-simuleringskalkulator – Beregning av anleggsutbytte etter lokasjon og helningsvinkel.
• IEEE 1243-2020 – IEEE Guide for Planning DC Auxiliary Power Systems and Grounding.
• OSHA 1910.269 – Sikkerhetsstandarder for kraftproduksjon, overføring og distribusjon.
• IEC 61215 – Designkvalifisering og typegodkjenning av bakkemonterte fotovoltaiske moduler.
• Nybegynnerveiledning for overvåking av kraftlinjer – PLM-sensorer inkluderer sensorer for ledertemperatur, is- og lastmålere, sensorer for vibrasjoner og ledningssvingninger, samt feilsøkere. Hver sensortype har spesifikke strømbehov fra 0.5W til 30W kontinuerlig.
• Monteringsbraketter for stolpemontert overvåkingskamera – Tilsvarende monteringsprinsipper gjelder: brakettmateriale (304 eller 316 rustfritt stål for korrosjonsbestandighet), tiltrekkingsmoment for klemmer og jordingsveier for lynvern.
