Solcellestrøm til feilindikatorer på distribusjonslinjer

De fleste nettselskaper mister ikke nattesøvnen over feilindikatorer — før en storm slår ut en avgang og FPI-batteriene døde for to måneder siden. Ingen klatret opp i stolpen for å bytte dem, fordi ingen sporer 4,000 utløpsdatoer for batterier fordelt på 200 avganger.

Dette er det virkelige problemet med batteridrevne feilindikatorer på luftledninger i distribusjonsnettet. Ikke selve indikatoren. Strømforsyningen bak den.

Denne artikkelen går gjennom de fire strømforsyningsarkitekturene for moderne FPI-er — primærbatteri, CT-høsting, solcelle og hybrid CT+solcelle — med reelle spesifikasjoner og feilmoduser, slik at du kan tilpasse energistrategien til nettforholdene dine.

Hvorfor strømforsyning til FPI er viktigere enn før

Tradisjonelle feilindikatorer var enkle. Et magnetisk fallflagg eller et LED-blinklys, drevet av en primær litiumcelle beregnet for 3–5 år. Linjemannskapene kjørte traséen, så indikatoren som hadde løst ut, og snevret inn det feilrammede linjestrekket.

Det fungerte da visuell linjebefaring var standard driftsprosedyre.

Moderne FPI-er gjør mer. De registrerer retningen på feilstrømmen, måler passeringstid for seksjoneringslogikk, og — her ryker energibudsjettet — rapporterer over mobilnettet (4G/LTE-M) i sanntid. Noen har i tillegg GPS/BeiDou-posisjonering for sporing av komponenter. Enkelte mater data direkte inn i SCADA- eller DMS-plattformer.

Sammenligning av strømforbruk:

En feilindikator som rapporterer via 4G, tømmer en D-celle litiumpakke på under ett år. Enkelte enheter med høy rapporteringsfrekvens — som oppdaterer hvert 15. sekund under feilhendelser — kan tømme et batteri på noen måneder.

Multipliser dette med tusenvis av enheter i et distribusjonsnett, og du sitter igjen med en tilbakevendende O&M-kostnad som overskygger selve maskinvaren til indikatoren. Hvert batteribytte innebærer en utrykning med servicebil, linjeutkobling eller arbeid under spenning med isolerstang (hot-stick), og en montør i stolpen. Erfaringer fra nettselskapene viser jevnt over at batteribytte er den største levetidskostnaden ved utrulling av FPI-er på luftledninger.

De fire strømarkitekturene

1. Kun primærbatteri

Fortsatt standardvalget for prosjekter med stramt budsjett. Fungerer greit for eldre indikatorer uten mobilkommunikasjon.

Der det fungerer: Indikatorer med lav rapporteringsfrekvens på avganger med sjeldne feil. Linjer i distriktene der mobildekningen uansett er ustabil, slik at sanntidsrapportering ikke er førsteprioritet.

Der det svikter: Alle indikatorer med 4G/LTE-M-rapportering. Regnestykket går ikke opp — du må bytte batterier årlig på utstyr montert 10–15 meter oppe i en stolpe. Med $200–400 per utrykning (lavt anslått), koster en utrulling på 2,000 enheter mellom $400K–800K per utskiftingssyklus.

2. CT-energihøsting

En delbar strømtransformator (split-core CT) klemmes rundt linjelederen i distribusjonsnettet og høster energi fra magnetfeltet. Utgangseffekten skalerer med linjestrømmen.

Fra våre produkttester på JK-plattformen gir primærstrømmer i området 5–20 A omtrent 1.5 W eller mer til bakenforliggende kretser. Det er tilstrekkelig for en FPI med mobilrapportering under normale driftsforhold.

Det grunnleggende problemet: CT-høsting er avhengig av linjestrøm. Når linjen kobler ut på grunn av en feil, faller strømmen til null. FPI-en mister strømkilden i nøyaktig samme øyeblikk som den trenger å sende feildata.

Dette er ikke et teoretisk særtilfelle. Det er det primære driftsscenarioet for en feilindikator. Enheten er der nettopp for å rapportere feilhendelser — hendelser som per definisjon bryter strømmen som forsyner den.

FPI-er med kun CT bygger bro over dette gapet med et bufferbatteri (vanligvis en superkondensator eller en liten Li-ion-celle) dimensjonert for noen minutters til noen timers autonom drift etter feilen. Det er vanligvis nok til å overføre feilhendelsen. Men hvis linjen forblir strømløs under langvarig feilretting — et vanlig scenario under kraftige stormer — slukner FPI-en før feilrettingsmannskapene ankommer.

Det er enda en begrensning det er verdt å kjenne til. Distribusjonsavganger har, i motsetning til stamnettlinjer for overføring, svært varierende strømbelastning. En avgang til et boligområde klokken 03:00 om natten fører kanskje bare 2–5 A. En CT-høster ved 2 A produserer knapt nok til å holde mikrokontrolleren (MCU) i live, for ikke å snakke om å lade bufferbatteriet. Gjennom uker med lavlastperioder akkumuleres energiunderskuddet.

3. Solcellestrøm

Et solcellepanel montert på stolpen eller integrert i FPI-kapslingen lader en litium-ion-batteripakke uavhengig av statusen på linjelederen. Solcellepaneler i lite format (5-10W) for montasje på stolper oppnår rutinemessig svært høy oppetid når de kombineres med tilstrekkelig dimensjonerte LiFePO4-batterier — og eliminerer utskiftingssyklusen for primærbatterier fullstendig.

Et 3–5 W-panel genererer nok daglig energi i de fleste tempererte og tropiske klimaer til å drive en mobil FPI sammen med et riktig dimensjonert batteri. Batteriet fungerer som autonomibuffer — dimensjonert for flere dager med sammenhengende skydekke eller perioder med lav solinnstråling om vinteren.

En viktig fordel spesifikt for feilindikatorer: Solceller lader uavhengig av linjens tilstand. Når linjelederen kobler ut, fortsetter solcellepanelet å lade batteriet. FPI-en kan rapportere feildata, overføre gjenopprettingsstatus og fortsette driften gjennom langvarige strømbrudd — nøyaktig det scenarioet der rene CT-systemer svikter.

Begrensninger: Panelorientering på en rund stolpe er et kompromiss. Snø- og isoppbygging blokkerer effekten. I skogkledde traseer med tett trekronedekke faller utnyttbar solinnstråling til 1–2 toppsoltimer per dag. Buede eller spesialtilpassede paneler hjelper på stolpemonteringsgeometrien — et flatt panel festet med bånd til en rund stolpe sløser med monteringsflaten og fanger vind. Vi skaffer buede paneler spesielt for stolpemonterte installasjoner, helt ned til tilpassede radier som matcher standard stolpediametere for distribusjonsnettet.

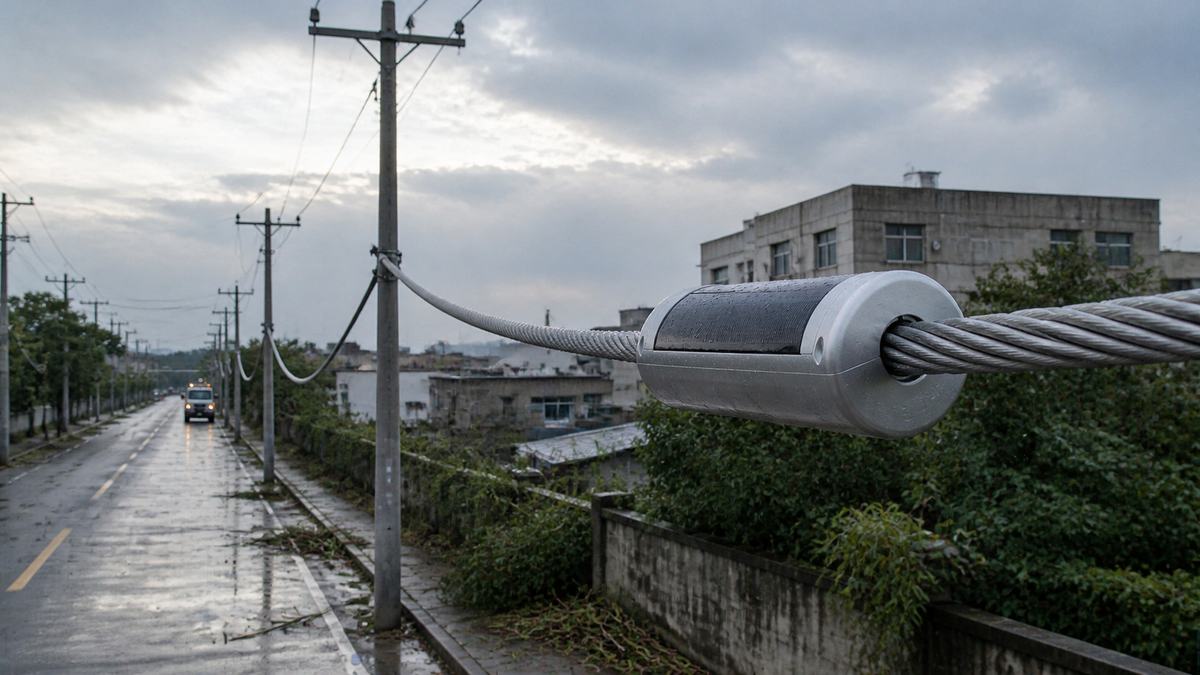

4. Hybrid CT + solcelle

Det er her ingeniørkunsten blir virkelig interessant.

Et hybridsystem høster energi fra CT-en når linjen er spenningssatt (noe som er tilfelle mesteparten av tiden — typiske mål for leveringspålitelighet i distribusjonsnettet er 99.9%+) og fra solcellepanelet under strømbrudd eller lavlastperioder. Begge kildene lader det samme litium-ion-batteriet via et strømstyringssystem som håndterer inngangsprioritering og batteribeskyttelse.

Hvorfor hybrid vinner for FPI-utrullinger:

• Normal drift: CT supplerer solcellen, batteriet holdes fulladet. Raskere gjenvinning etter underskudd i løpet av natten eller overskyede dager.
• Feilhendelse: Linjen kobler ut, CT-effekten faller til null, solcellen fortsetter ladingen. FPI-en har fullt batteri + kontinuerlig solcelletilførsel.
• Langvarig strømbrudd: Solcellen alene driver FPI-en i flere dager til uker (avhengig av batteristørrelse og solforhold).
• Lavlastperioder: Selv når CT-høsting er marginal (2–5 A om natten), bærer solcellen lasten på dagtid. Sammen dekker de døgndrift mer pålitelig enn noen av kildene klarer alene.
• Redundans: To uavhengige energikilder. Ingen enkeltpunkter for feil (single-point-of-failure er eliminert).

Dimensjonering av strømsystemet for en mobil FPI

Beregningene er ikke kompliserte, men feilberegning fører enten til overdimensjonering (unødige kostnader) eller underdimensjonering (spenningsfall og tapte feilrapporter).

Trinn 1: Fastslå gjennomsnittlig effektbehov.

De fleste mobile FPI-er med periodisk rapportering (hvert 1–5 minutt under normale forhold, kontinuerlig under feilhendelser) trekker 0.5–1.5 W i gjennomsnitt. Sett 1 W som et konservativt dimensjoneringspunkt.

Trinn 2: Dimensjoner solcellepanelet.

Ved 1 W kontinuerlig last er det daglige energiforbruket 24 Wh. Et 5 W-panel på et sted med 4 toppsoltimer produserer omtrent 20 Wh/dag (når det tas høyde for vinkeltap og panelreduksjon). Et 6 W-panel gir ekstra margin. I områder med lavere solinnstråling (nordlige breddegrader, skogkledde traseer) går du opp til 6–8 W.

Fra spesifikasjonene for vår JK-plattform: 6 W nominell solcelleeffekt med 22% modulvirkningsgrad, kombinert med CT-høsting ved primærstrømmer på 5–20 A, gir en solid margin for kontinuerlig mobildrift med aktiv GPS og sensorrekke.

Trinn 3: Dimensjoner batteriet.

Målet for autonomi avhenger av forsyningsområdet ditt og feilrettingstiden etter storm. En 7.4 V / 10 Ah Li-ion-pakke lagrer 74 Wh — nok til 3+ dager med autonom drift ved 1 W gjennomsnittlig forbruk, forutsatt null sol og null CT-tilførsel. I praksis gir selv tungt skydekke noe solenergi, noe som forlenger autonomien ytterligere. LiFePO4-batterier beholder betydelig mer kapasitet enn standard litium-ion ved streng kulde (ned til -40°C), noe som gjør dem til den foretrukne kjemien for FPI-installasjoner i kaldt klima.

Trinn 4: Ta høyde for bidraget fra CT.

På en avgang med 20 A gjennomsnittlig strøm bidrar CT-høsting med ~1.5 W i spenningssatte perioder. Det dobler i praksis energitilførselen under normal drift, noe som betyr at batteriet forblir fulladet og at systemet tåler lengre perioder med overskyet vær eller høyere rapporteringsfrekvens.

Installasjonshensyn for stolpemonterte solceller

Å montere et solcellepanel på en distribusjonsstolpe er ikke det samme som å montere det på et tak. Geometrien er annerledes, miljøpåkjenningene er tøffere, og installasjonen skjer i høyden på eller nær spenningssatte ledere.

Panelets formfaktor har betydning. Et flatt, rektangulært panel festet med bånd til en rund stolpe fungerer som et vindseil og tilpasser seg ikke monteringsflaten. Buede paneler som matcher stolperadiusen reduserer vindlasten og flukter med stolpen. Spesialtilpassede panelformer — buede profiler, ikke-standardiserte dimensjoner — reduserer behovet for monteringsmateriell og forbedrer den mekaniske påliteligheten over tid. Vi bygger disse etter spesifikasjon for stolpemonterte nettselskap-applikasjoner.

Orientering er et fast kompromiss. I motsetning til solceller på tak kan du ikke optimere asimut og helningsvinkel uavhengig av hverandre. Panelet vender i den retningen stolpeflaten tillater. Sørvendt montasje (på den nordlige halvkule) er ideelt, men ikke alltid mulig. Å overdimensjonere panelet med 20–30% kompenserer for ikke-optimal orientering.

Klammermontering eliminerer inngrep i stolpen. Å bore i en stolpe krever strukturelle beregninger og kan være i strid med nettselskapets kravspesifikasjoner i enkelte jurisdiksjoner. Strammebånd eller sadelklammer som griper rundt stolpen uten gjennomboring er standardmetoden for ettermontert utstyr. JK-plattformen benytter klammermontering for både CT- og solcelleenhetene — ingen stolpeboring, ingen strukturelle bekymringer, og installasjon under spenning (AUS) med standard isolerstangprosedyrer (hot-stick).

Hva du bør spesifisere ved innkjøp av strømsystemer til FPI

Hvis du utarbeider en anbudsforespørsel eller evaluerer leverandører av strømforsyninger til FPI, bør du spikre følgende punkter:

• Laveste terskel for CT-høsting. Hva er den laveste primærstrømmen der CT-en produserer anvendelig effekt? Hvis avgangene dine faller under 5 A utenom toppbelastning, må CT-en håndtere det — eventuelt må solcellen og batteriet kompensere.
• Batterikjemi og driftstemperaturområde. LiFePO4 tåler kulde bedre enn standard Li-ion. Hvis forsyningsområdet ditt opplever -20°C eller lavere, er dette viktig.
• Holdbarhetsklassifisering for solcellepanelet. UV-bestandighet, haglbestandighet (IEC 61215) og forventet effektreduksjon over 10–15 år. ETFE-laminering overgår PET i levetid utendørs — PET gulner og mister lysgjennomgang etter 2–3 år med UV-eksponering.
• Intelligent strømstyring. Prioriterer systemet automatisk mellom CT- og solcelleinngang? Reduserer det ladestrømmen ved ekstreme temperaturer? Rapporterer det batteriets helsetilstand (SoH) til SCADA-systemet?
• Autonomi uten energitilførsel. Hvor mange dager kan batteriet holde FPI-en i drift uten sol og uten CT? Tre dager er et fornuftig minimum for distribusjonsnett. Sju dager er å foretrekke i stormutsatte områder.

Neste steg

Hold lastprofilen for avgangen opp mot kurven for CT-høsting ovenfor. Hvis den laveste lederstrømmen holder seg over 20 A året rundt, kan ren CT-drift være tilstrekkelig. Hvis den jevnlig faller under 10 A — eller hvis du trenger at FPI-en rapporterer under og etter feilhendelser når linjen er spenningsløs — er solcelle eller hybrid CT+solcelle arkitekturen som faktisk får energibudsjettet til å gå opp.

Trenger du et strømsystem dimensjonert for dine spesifikke FPI- og avgangsparametere? Send oss indikatormodell, rapporteringsfrekvens, lederstrømområde og geografisk breddegrad for installasjonen — så bekrefter vi panelstørrelse, batterikapasitet og forventet autonomi før du forplikter deg til volum. Kontakt ingeniørteamet vårt eller utforsk JK kraftplattform for luftledninger for fullstendige spesifikasjoner. Hvis du vurderer solcellepaneler for annet stolpemontert utstyr, dekker vårt utvalg av kompakte solcellepaneler fra 0.1 W til 25 W i spesialtilpassede formfaktorer, inkludert buede profiler.
