Aktualisiert April 2026 – Eine praktische Bauanleitung für ein 5 W–15 W faltbares oder starres Paneel-Ladegerät mit vorgefertigten IBC-Zellen, einem USB-Laderegler und einem kompakten Gehäuse.
Wenn Sie schon einmal ein billiges Solar-Handyladegerät gekauft und sich über die langsame Ladegeschwindigkeit geärgert haben, liegt das Problem meist nicht am Konzept – sondern an den Zellen. Die meisten Solar-Ladegeräte für Verbraucher verwenden Panels mit geringer Effizienz, die bei echtem Sonnenlicht 1–2 W liefern. Bauen Sie Ihr eigenes mit SunPower IBC-Zellen und Sie erreichen 5–10 W auf einer Fläche kleiner als ein Taschenbuch.
Diese Anleitung führt durch einen intern prototypisierten Aufbau: ein 7,5 W faltbares Ladegerät mit acht 125 mm Halbzellen, einem 5 V Abwärtswandler und einem Canvas-Gehäuse. Gesamtkosten für Zellen und Elektronik: unter 40 $. Vergleichbare kommerzielle Geräte mit Zellen geringerer Qualität kosten 60–90 $.
Was Sie bauen werden
Wir bauen ein faltbares Ladegerät mit zwei Paneelen. Jedes Paneel enthält vier 125 mm Halbzellen in Reihe, die ~2,8 V pro Paneel erzeugen. Die zwei Paneele werden in Reihe geschaltet für ~5,6 V Leerlaufspannung, die einen Abwärtswandler speist, der auf 5 V USB-Ausgang regelt. Bei direkter Sonneneinstrahlung liefert das Ladegerät 1,2–1,5 A bei 5 V – genug, um ein Telefon in 3–4 Stunden zu laden oder eine Powerbank während einer Wanderung aufzuladen.
Teileliste
| Bauteil | Spezifikation / Quelle | Geschätzte Kosten |
|---|---|---|
| SunPower IBC 125 mm Halbzellen | 8 Stück; je ca. 62 × 125 mm | 32–48 $ |
| Verlötungsdraht | 2 mm × 0,15 mm, vorverzinnt, 2 Meter | $3 |
| 5 V Abwärtswandler | MP1584 oder XL4015 Modul, 6–24 V Eingang | 2–4 $ |
| USB-A Anschluss oder Kabel | Lötbarer USB-A Buchse oder Kabelstrang | $1 |
| Sperrdiode | 1N5822 Schottky, 3A | $0.50 |
| Canvas- oder PET-Faltmaterial | Zwei 180 × 140 mm Paneele | 2–5 $ |
| Draht, Löten, Flussmittel | 22 AWG Litze, Kolophonium-Flussmittel | $2 |
| Klettverschluss oder Magnetverschluss | Zum Verschließen der Falte | $1 |
Schritt 1: Entwerfen Sie Ihre Zellkette
Jede 125 mm Halbzelle liefert ~0,68 V Leerlaufspannung (Voc) und ~2,9 A Kurzschlussstrom (Isc). Vier in Reihe ergeben ~2,7 V Voc und ~2,9 A – zu niedrig für USB direkt. Zwei dieser Strings in Reihe (insgesamt 8 Zellen) ergeben ~5,4 V Voc und ~2,9 A. Das ist der ideale Bereich: hoch genug, damit ein Abwärtswandler auf stabile 5 V regeln kann, niedrig genug, dass Teilabschattung Sie nicht unter die Dropout-Spannung des Wandlers drückt.
Warum nicht 166 mm Zellen verwenden? Das könnten Sie tun, und Sie würden mehr Strom erhalten. Aber 166 mm Halbzellen sind physisch größer – zwei Paneele mit jeweils vier Halbzellen würden etwa 340 × 170 mm pro Paneel messen, was die gefaltete Einheit sperrig macht. Das 125 mm Format hält den gefalteten Ladegerät ungefähr bei 180 × 140 mm × 20 mm – jackentaschenfreundlich.
Schritt 2: Die Zellen verlöten
Folgen Sie dem Lötprozess aus unserem IBC-Zellen-Verdrahtungsleitfaden:
- Testen Sie jede Halbzelle auf Leerlaufspannung (Voc) (sollte bei direkter Sonneneinstrahlung etwa 0,68 V anzeigen)
- Tragen Sie Flussmittel auf die Rückkontakt-Pads auf
- Löten Sie Verbindungsdrähte an die positiven und negativen Sammelschienenbereiche jeder Zelle
- Verbinden Sie vier Zellen in Reihe: positiver Anschluss von Zelle 1 → negativer Anschluss von Zelle 2 usw.
- Wiederholen Sie dies für die zweite Reihenschaltung aus vier Zellen
Lassen Sie an jeder Reihenschaltung zwei unverbundene Anschlüsse frei: einen positiven und einen negativen. Diese werden mit dem anderen Panel und dem Laderegler verbunden.
Schritt 3: Verdrahten Sie die zwei Panels in Reihe
Jedes Panel ist eine Reihenschaltung aus 4 Zellen. Um sie in Reihe zu schalten:
Schritt 4: Fügen Sie den Laderegler hinzu
Das MP1584 Buck-Wandler-Modul ist die einfachste Option. Es ist ein Plug-and-Play-Modul mit Eingangs- (+/-) und Ausgangs- (+/-) Pads. Verdrahten Sie es so:
- Eingang (+): Vom Ausgang der Sperrdiode
- Eingang (-): Vom negativen Anschluss von Panel 1
- Ausgang (+): Zum USB-VCC (rotes Kabel)
- Ausgang (-): Zum USB-Masseanschluss (schwarzes Kabel)
Bevor Sie den USB-Anschluss verbinden, versorgen Sie den Wandler mit Strom von einem Labornetzgerät und stellen Sie die Ausgangsspannung mit dem eingebauten Trimmer-Potentiometer genau auf 5,00 V ein. Sobald eingestellt, bleibt sie stabil. Der MP1584 akzeptiert eine Eingangsspannung von 4,5–28 V und hält die Regelung aufrecht, solange die Panels-Spannung über etwa 5,5 V bleibt. An einem bewölkten Tag kann die Panels-Spannung auf 4–5 V absinken und der Wandler hört auf zu regeln. Das ist normal – das Ladegerät liefert nur bei direkter Sonneneinstrahlung oder hellem Bewölkung volle Leistung.
Schritt 5: Gehäuse bauen
Für ein faltbares Design:
- Schneiden Sie zwei Rechtecke aus Canvas oder schwerer PET-Folie, jeweils 180 × 140 mm
- Montieren Sie die vier Zellen auf jedem Rechteck mit doppelseitigem Klebeband an den Ecken – bedecken Sie nicht die Zelloberfläche
- Nähen oder kleben Sie ein Stoffscharnier entlang einer langen Kante, lassen Sie dabei einen 10 mm Spalt für die Verkabelung
- Erstellen Sie eine Tasche auf der Innenseite eines Panels, um den Wandler und den USB-Anschluss zu halten
- Schneiden Sie einen kleinen Schlitz für das USB-Kabel zum Austritt
- Fügen Sie Klett- oder Magnetverschlüsse hinzu, um das Ladegerät gefaltet zu halten
Wenn Sie Steifigkeit statt Faltbarkeit wünschen, verwenden Sie ein 1,5 mm Aluminium-Verbundpanel (Dibond) als Träger. Es ist leicht, biegt sich nicht und wirkt als kleiner Kühlkörper. Kleben Sie die Zellen direkt mit neutral vernetzendem Silikon auf das Panel – nicht mit hartem Epoxid, das bei Biegung des Panels reißt.
Schritt 6: Testen und Charakterisieren
Testen Sie das komplette System, bevor Sie das Gehäuse versiegeln:
- Leerlaufspannung: Entfalten Sie das Panel in direktem Sonnenlicht, trennen Sie die Last und messen Sie an den Eingangsklemmen des Buck-Wandlers. Es sollten 5,2–5,6 V angezeigt werden. Weniger als 4,5 V bedeutet eine falsch gepolte Zelle oder eine schlechte Lötstelle.
- Belastete Spannung: Schließen Sie ein Telefon oder einen 10-Ω-Leistungswiderstand als Last an. Die Ausgangsspannung des Wandlers sollte 4,9–5,1 V halten. Fällt sie unter 4,5 V, liefern Ihre Panels nicht genug Strom – prüfen Sie auf Beschattung oder eine schwache Zelle.

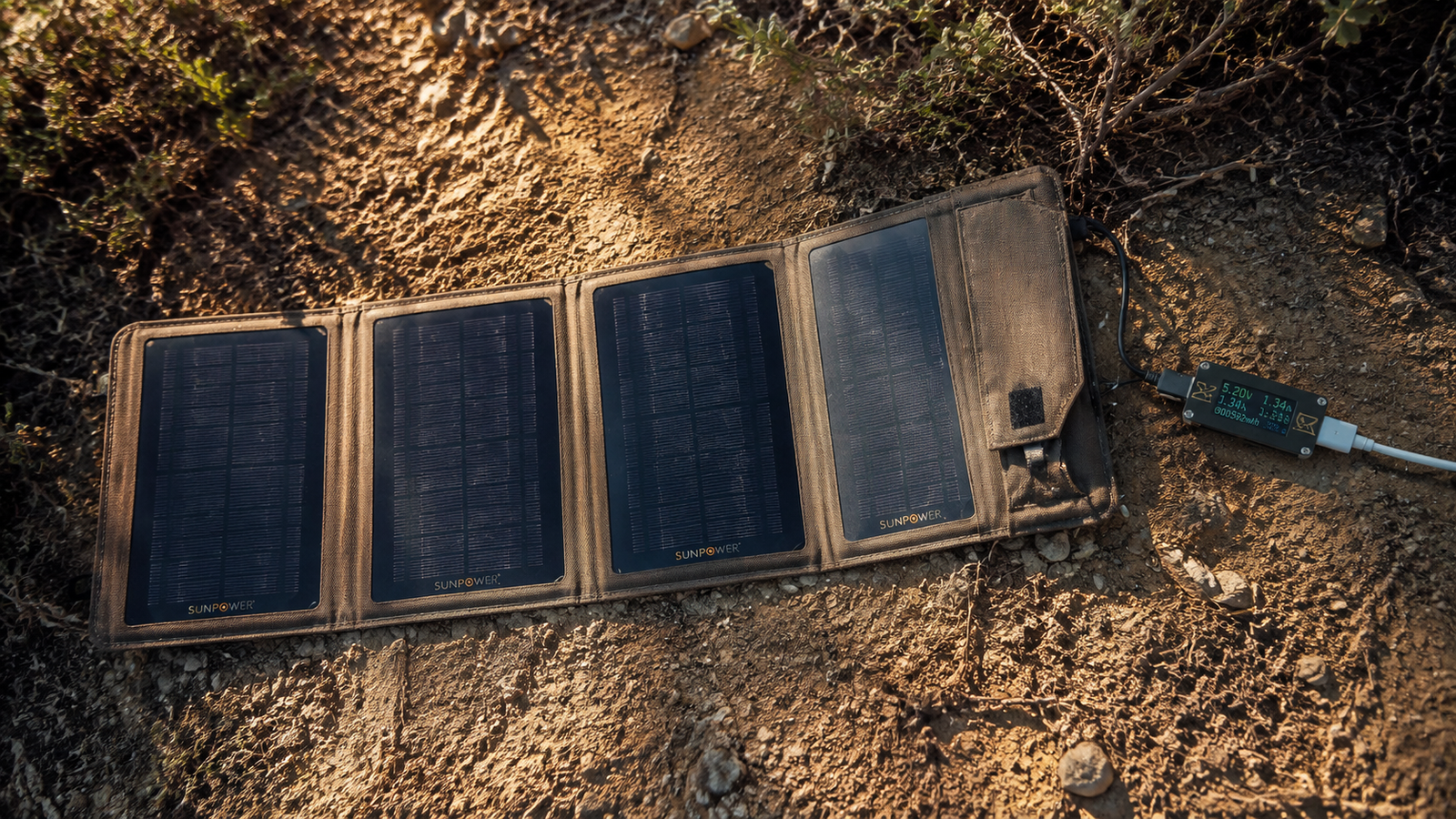

- Stromausgang: Verwenden Sie ein USB-Leistungsmessgerät („Charger Doctor“), um die Stromstärke abzulesen. Bei starkem Mittagssonnenlicht sind 1,0–1,5 A zu erwarten. Im Morgen- oder Abendlicht sind 0,3–0,6 A normal.
Aus unseren Tests liefert ein 8-Zellen-125-mm-IBC-Ladegerät unter optimalen Bedingungen (Sommermittag, Panel senkrecht zur Sonne) 7,0–7,5 W. Das entspricht 1,4–1,5 A bei 5 V – vergleichbar mit einem langsamen Wandladegerät und 3–4× schneller als typische kommerzielle Solar-Handyladegeräte mit amorphen oder polykristallinen Panels.
Häufige Baufehler
Keine Sperrdiode
Ohne Diode ziehen beschattete Panels Strom aus der Batterie oder dem Kondensator zurück durch die Zellen. Nachts entlädt sich eine angeschlossene Powerbank langsam in das Panel. Die Schottky-Diode verursacht einen Spannungsabfall von ca. 0,3 V, weshalb wir die Reihenschaltung für 5,4 V statt 5,0 V ausgelegt haben.
Buck-Wandler ohne Eingangskapazität
Einige billige Buck-Module werden ohne Eingangskondensator geliefert. Solarpanels sind eine Quelle mit hohem Innenwiderstand – der Wandler zieht Strom in Pulsen, was dazu führt, dass die Panelspannung zwischen den Pulsen zusammenbricht. Fügen Sie einen 100 µF Elektrolytkondensator über die Eingangsklemmen des Wandlers hinzu, wenn Ihr Modul keinen hat.
Zellen bündig montiert ohne Luftspalt
Siliziumzellen verlieren etwa 0,5 % Effizienz pro Grad Celsius über 25 °C. Wenn Sie Zellen direkt auf eine dunkle, wärmeabsorbierende Oberfläche ohne Belüftung kleben, werden sie 15–25 °C heißer als die Umgebung. In einem schwarzen Leinwandbeutel bei 35 °C kann die Zelltemperatur 70 °C erreichen, was die Leistung um 15–20 % reduziert. Verwenden Sie ein helles Trägermaterial oder lassen Sie wenn möglich einen 3–5 mm Luftspalt.
Sie wollen nicht von Grund auf neu bauen? Unser 11W faltbares Solarladegerät verwendet dieselbe IBC-Zellentechnologie in einem gebrauchsfertigen Paket. Wenn Sie eine individuelle Spannung oder einen speziellen Anschluss für Ihr Gerät benötigen, können wir das konfigurieren.
FAQ
Kann ich damit einen Laptop laden?
Nein. Ein Laptop benötigt 45–65W bei 19–20V. Dieses 7,5W-Ladegerät ist für Telefone, Powerbanks, Stirnlampen, GPS-Geräte und andere USB-betriebene Geräte ausgelegt. Um einen Laptop zu laden, bräuchten Sie etwa 60–80 Zellen in einer 10-serien × 6-parallelen Konfiguration sowie einen 20V-Buck-Boost-Konverter. In diesem Umfang ist der Kauf eines kommerziellen faltbaren Solarpanels praktischer.
Wie lange hält ein solches DIY-Ladegerät?
Die Zellen selbst sind für über 25 Jahre ausgelegt. Schwachstellen sind das Gehäuse (Leinwand nutzt sich ab, UV-Strahlung zersetzt Kunststoff) und die Lötstellen (thermische Belastung durch heiße Tage und kalte Nächte führt zu Ermüdung). Mit gelegentlicher Kontrolle und Nachlöten von Rissen sollte ein DIY-Ladegerät 5–8 Jahre regelmäßigen Außeneinsatz überstehen. Lagern Sie es trocken – Feuchtigkeit ist der schnellste Feind von Anschlussdrähten und Konvertern.
Kann ich eine Batterie zur Energiespeicherung hinzufügen?
Ja, aber Sie benötigen einen Laderegler, der auf Ihre Batterietechnologie abgestimmt ist. Ein 5V-Buck-Konverter allein lädt eine Lithiumbatterie nicht richtig – es fehlt das für Lithium erforderliche CC/CV-Profil (konstanter Strom / konstante Spannung). Fügen Sie ein TP4056-Lade-Modul zwischen den Buck-Konverter und die Batterie ein und entnehmen Sie den USB-Ausgang über einen 5V-Boost-Konverter von der Batterie. Das erhöht die Komplexität, ermöglicht aber die Speicherung zum Laden von Geräten nach Sonnenuntergang.
Wo bekomme ich Halbzellen? Kann ich ganze Zellen selbst zuschneiden?
Sie können es tun, aber das Schneiden mit einem Diamantritzwerkzeug hat bei Erstbenutzern eine Bruchrate von 20–30 %. Vorgefertigte Halbzellen von einem Lieferanten kosten pro Watt etwas mehr, sind aber sofort zum Verlöten bereit. Wenn Sie selbst schneiden, ritzen Sie die Rückseite (nicht die Vorderseite) an, brechen die Zelle über eine gerade Kante und prüfen jedes Stück auf Durchgang, bevor Sie löten.
