Alimentation solaire pour capteurs optiques de tension et de courant

Réponse rapide

Si vous dimensionnez l'alimentation pour un déploiement de surveillance des lignes électriques, l'option des capteurs optiques est attrayante car la tête de mesure consomme très peu d'énergie. Le piège consiste à supposer qu'une faible charge implique un petit panneau solaire. Les exigences d'autonomie, l'ensoleillement hivernal et la précision de tension transforment rapidement une charge de 2W en un choix de panneau de 20W.

Fonctionnement des capteurs optiques (et pourquoi ils exigent une alimentation propre)

Les capteurs optiques de tension et de courant mesurent les paramètres des lignes haute tension sans contact électrique direct. Une tête de mesure installée sur le pylône ou le conducteur exploite l'effet Pockels ou l'effet Faraday pour moduler la lumière proportionnellement au champ électrique ou magnétique. Un câble à fibre optique achemine le signal modulé vers une unité de traitement au sol qui reconstitue l'amplitude et la phase de la tension ou du courant.

Cette architecture sans contact rend les capteurs optiques particulièrement séduisants pour les gestionnaires de réseau. L'absence de liaison galvanique avec le conducteur HT élimine les risques d'isolement, de saturation et de ferrorésonance. Le département de l'Énergie des États-Unis a souligné dans un rapport de 2023 que les transformateurs de mesure optiques peuvent réduire l'emprise au sol d'un poste électrique jusqu'à 40% par rapport aux unités électromagnétiques classiques, tout en maintenant une classe de précision de 0.2% sur des plages de température de −40°C à +70°C.

Demande d'énergie : faible mais intransigeante

Les têtes de mesure optiques consomment généralement 0.5–1W. La source LED ou laser intégrée à la tête fonctionne en continu. L'unité de traitement du signal au sol ajoute 0.5–1.5W supplémentaire. Un module de communication cellulaire ou optique porte la consommation totale du nœud à 2–5W en continu.

Ces chiffres semblent dérisoires comparés à une caméra de surveillance ou à une station météo motorisée. La différence réside dans la tolérance. Les modulateurs optiques sont sensibles à l'ondulation de l'alimentation. Une pointe de 100mV qu'un adaptateur DC de caméra ignorerait peut décaler le point de polarisation d'un modulateur au niobate de lithium au point d'induire une erreur de mesure. Des ingénieurs de terrain de gestionnaires de réseau européens ont indiqué dans une publication du CIGRÉ de 2022 qu'un bruit d'alimentation supérieur à 50mV crête à crête était corrélé à une dérive de mesure de ±0.5% sur des capteurs optiques de tension de classe 0.2%.

Pourquoi la qualité de l'alimentation prime sur la quantité

L'élément sensible est un cristal électro-optique. Son indice de réfraction varie en fonction de la tension appliquée. L'électronique de lecture suit cette variation d'indice en comparant la phase de la lumière ayant traversé le cristal à celle d'une voie de référence. Si la tension d'alimentation du circuit de commande laser chute, la puissance optique varie. Si elle ondule, la boucle à verrouillage de phase du démodulateur traque le bruit au lieu du signal.

La plupart des OEM de capteurs optiques exigent une tolérance d'alimentation de ±5% et une ondulation inférieure à 50mV. Respecter ces spécifications avec un système solaire-batterie n'est pas automatique. Un régulateur de charge PWM commutant à quelques centaines de hertz peut injecter une ondulation de 200–500mV sur un bus 12V, sauf si la batterie agit comme un filtre suffisant. À faible état de charge, lorsque l'impédance de la batterie augmente, ce filtrage se dégrade. C'est pourquoi les intégrateurs expérimentés séparent le circuit de charge solaire du bus d'alimentation du capteur au moyen d'un régulateur à faible chute de tension (LDO) dédié ou d'un convertisseur DC-DC avec compensation de ligne distante.

Bilan de puissance des nœuds de capteurs optiques

Avant de choisir un panneau, listez chaque charge et son cycle de fonctionnement. Le tableau ci-dessous présente un bilan représentatif pour un nœud de capteur optique de tension monophasé avec liaison montante LTE.

Le réchauffeur est le facteur déterminant. Dans les climats où la température ambiante descend en dessous de −20°C, les composants optiques et les batteries nécessitent une protection thermique. Une charge moyenne de 5W peut alors grimper à 8–10W en hiver. Si vous omettez le réchauffeur et comptez sur la résistance interne de la batterie pour la réchauffer, vous sacrifiez sa durée de vie cyclique. Les batteries lithium-ion soumises à des cycles en dessous de −10°C peuvent perdre 25–35% de leur capacité nominale en une seule saison hivernale.

Le cycle de fonctionnement des communications importe également. Une liaison par fibre optique consomme une puissance constante mais évite les rafales d'émission de 4W du cellulaire. Si votre pylône dispose de la fibre, la moyenne diminue d'environ 1W. Si vous passez par satellite, la rafale d'émission peut atteindre 10–15W et le cycle de fonctionnement s'élever à 5–10%, ce qui modifie l'ensemble du calcul de dimensionnement. Nous avons détaillé les compromis entre technologies de transmission dans notre guide de dimensionnement solaire pour la surveillance des lignes distantes.

Dimensionnement solaire : quand 5W équivalent à 50W

Une charge continue de 5W représente 120Wh par jour. À Phoenix, un panneau de 10W produit environ 40–50Wh lors d'une journée de décembre. À Seattle, le même panneau ne produit que 15–20Wh. Le rapport entre la charge et la puissance requise du panneau n'est pas linéaire, car vous devez également couvrir les jours d'autonomie — cette période de temps couvert pendant laquelle la batterie ne reçoit aucune charge.

Les gestionnaires de réseau exigent généralement 5–10 jours d'autonomie pour les nœuds de surveillance critiques. À 5 jours, la batterie doit stocker 600Wh. Sous 12V nominal, cela correspond à 50Ah. Un panneau de 20W sous un climat de 3.5 heures d'ensoleillement de pointe produit 70Wh par jour. Après déduction des pertes du système (rendement MPPT 95%, rendement de charge de la batterie 90%, câblage 3%), l'énergie nette utilisable est d'environ 58Wh. Le panneau couvre tout juste la charge de 120Wh. Il vous faut soit un panneau plus grand, soit réduire les jours d'autonomie.

Exemple pratique : Nord-Ouest Pacifique

Examinons une spécification réaliste pour un nœud de capteur optique de 2W près de Portland, dans l'Oregon, où l'ensoleillement moyen de décembre est de 1.5 heure de plein soleil.

• Charge : 2W en continu = 48Wh/jour
• Objectif d'autonomie : 7 jours = 336Wh de stockage
• Profondeur de décharge (LiFePO₄) : 80%
• Batterie requise : 336Wh ÷ 0.80 ÷ 12V = 35Ah
• Panneau nécessaire : 48Wh ÷ (1.5h × 0.82 d'efficacité système) = 39W minimum

Arrondissez à un panneau de 40W et à une batterie de 40Ah. Cela représente un ratio puissance panneau/charge de 20:1, non pas parce que le capteur est énergivore, mais parce que le soleil est rare et que l'exigence de disponibilité est stricte. Le guide 2022 du département de l'Énergie des États-Unis sur l'énergie renouvelable isolée pour les infrastructures de réseau recommande de dimensionner pour le pire mois, et non selon la moyenne annuelle, car une seule panne en décembre coûte plus cher en déplacement d'équipe d'urgence que le surcoût d'un panneau et d'une batterie supplémentaires.

Exemple pratique : Désert du Sud-Ouest

Même nœud de 2W près de Phoenix, en Arizona, où l'ensoleillement de décembre est de 4.5 heures de plein soleil.

• Charge : 2W en continu = 48Wh/jour
• Objectif d'autonomie : 5 jours = 240Wh de stockage
• Batterie requise : 240Wh ÷ 0.80 ÷ 12V = 25Ah
• Panneau nécessaire : 48Wh ÷ (4.5h × 0.82) = 13W minimum

Un panneau de 15W et une batterie de 30Ah offrent une marge confortable. L'avantage du désert est évident, mais la température représente un coût caché. Une température ambiante supérieure à 45°C réduit le rendement du MPPT et accélère le vieillissement calendaire du lithium. Nos usines partenaires spécifient des cellules LiFePO₄ avec une température de fonctionnement maximale de 60°C pour les déploiements dans le Sud-Ouest, soit 10°C de plus que les packs grand public standards.

Stabilité de tension : l'exigence cachée

La plupart des guides de dimensionnement solaire s'arrêtent aux wattheures. Pour les capteurs optiques, l'équation de qualité de tension est tout aussi essentielle. La tension de polarisation du cristal électro-optique et la source de courant de la diode laser exigent toutes deux des rails d'alimentation stables. Voici comment y parvenir.

Sélection du régulateur MPPT

Tous les régulateurs MPPT ne se valent pas pour des charges de précision. Recherchez ces spécifications :

• Ondulation de sortie : < 50mV crête à crête à charge nominale. De nombreux régulateurs MPPT grand public affichent 200–500mV. Vérifiez le bruit en sortie sur la fiche technique, pas seulement le rendement.
• Régulation de charge : < ±1% sur toute la plage de tension d'entrée et de température. Cela garantit que le rail 12V reste à 12.0±0.12V même lorsque la batterie oscille de 14.6V (en charge) à 12.0V (en décharge).
• Courant de repos : < 10mA. Sur un nœud de 2W, un régulateur qui consomme 50mA au repos représente une perte parasite de 0.6W — soit 30% de votre charge.
• Plage de température : −40°C à +85°C en fonctionnement. Les régulateurs grand public subissent souvent un déclassement au-dessus de 60°C.

Les régulateurs conçus pour des systèmes certifiés IEC 61215 respectent généralement ces seuils car ils sont prévus pour un usage industriel et non résidentiel. Si la fiche technique de votre régulateur n'indique pas l'ondulation de sortie, partez du principe qu'elle est élevée et prévoyez un étage de régulation secondaire.

Chimie de batterie : pourquoi le LiFePO₄ l'emporte

Les batteries au plomb présentent une courbe de décharge abrupte. Une batterie AGM de 12V démarre à 12.8V à pleine charge, chute à 12.2V à 50% d'état de charge et atteint 11.5V à 80% de profondeur de décharge. Un capteur spécifié pour 12.0±0.5V verrait son rail dériver de 1.3V sur un seul cycle de décharge. Cela sort de la tolérance de ±5%.

Les cellules LiFePO₄ maintiennent 13.2–12.8V sur les premiers 80% de leur capacité, puis ne chutent brusquement qu'en dessous de 10% d'état de charge. Cette courbe de décharge plate maintient l'alimentation du capteur à ±2% pendant la majeure partie du cycle. Une publication IEEE de 2023 sur les réseaux de capteurs secourus par batterie a démontré que le LiFePO₄ réduisait les erreurs de mesure d'origine électrique de 60% par rapport à l'AGM lors d'un essai sur le terrain de 6 mois sur une ligne de 138kV au Texas.

La durée de vie en cycles est le second avantage. Une batterie LiFePO₄ certifiée pour 3,000 cycles à 80% de profondeur de décharge dure 8–10 ans dans une application distante avec cyclage quotidien. L'AGM ne délivre généralement que 400–600 cycles à cette même profondeur. Sur un déploiement de 10 ans, la batterie au lithium évite deux déplacements de camion pour remplacement — chacun pouvant coûter $3,000–5,000 dans les couloirs de transport ruraux.

Régulation secondaire : l'approche ceinture et bretelles

Pour les capteurs optiques les plus exigeants, ajoutez un convertisseur DC-DC dédié entre le bus batterie et l'électronique du capteur. Un régulateur buck-boost offrant une précision de ±1% et une ondulation < 20mV fournit un rail propre et isolé, quelles que soient les oscillations de tension de la batterie. La contrepartie réside dans une perte de rendement de 5–10% et un surcoût de $15–30 dans la nomenclature (BOM). Sur un déploiement de capteurs de $50,000, il s'agit d'une assurance négligeable.

Notre guide de dimensionnement de batterie pour capteurs de lignes de transport inclut un exemple pratique avec un rail secondaire 5V pour modem à fibre optique, présentant les références de composants et les calculs de rendement.

Bonnes pratiques d'installation pour l'alimentation de capteurs optiques

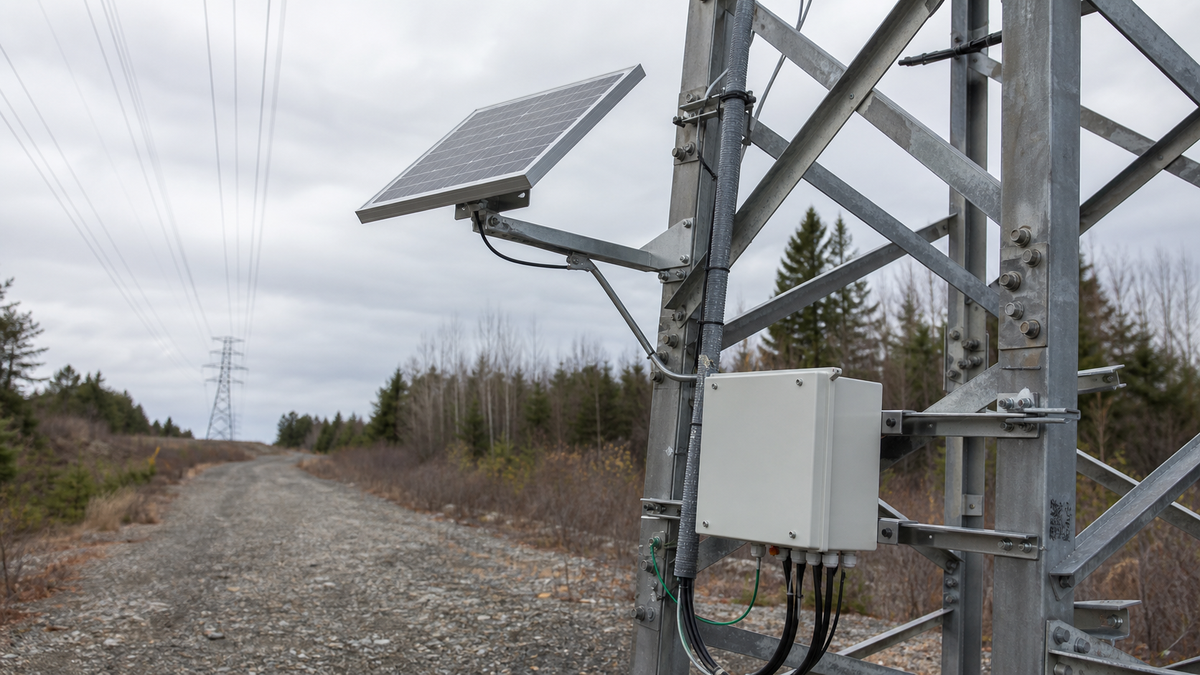

L'installation mécanique d'un système d'alimentation solaire pour un nœud de capteur optique est similaire à celle d'autres équipements de surveillance des lignes électriques, à quelques nuances près propres à l'optique.

Emplacement du panneau et ombrage

Les pylônes de transport projettent des ombres. Un panneau monté sur le montant sud d'un pylône en treillis peut être à l'ombre jusqu'à 10 h du matin en hiver. Les simulations photovoltaïques standard montrent que 2 heures d'ombrage matinal peuvent réduire la production quotidienne de décembre de 25–35%. Montez le panneau sur un bras déporté vers l'est ou le sud de la structure du pylône, ou sur un mât séparé à 10–15 mètres de distance.

L'effet couronne (décharge corona) des conducteurs HT peut déposer de la poussière conductrice sur le verre du panneau au fil du temps. Dans les zones côtières ou industrielles, les dépôts de sel ou de pollution réduisent la transmittance de 5–10% par an s'ils ne sont pas nettoyés. Spécifier des panneaux à face avant en ETFE plutôt qu'en verre facilite le nettoyage sur le terrain — la surface antiadhésive de l'ETFE évacue mieux la poussière sous la pluie que le verre. Nos usines partenaires proposent des mini panneaux solaires sur mesure avec face avant en ETFE, PET ou verre selon l'environnement.

Mise à la terre et interférences électromagnétiques (EMI)

Les capteurs optiques sont intrinsèquement insensibles aux interférences électromagnétiques sur la voie de mesure car le signal circule dans une fibre. L'électronique située à la base du pylône ne l'est pas. Les cadres des panneaux solaires, les boîtiers des régulateurs de charge et les coffrets de batteries doivent être raccordés au réseau de mise à la terre du pylône conformément aux directives de l'IEEE Std 80. Un rapport IEEE de 2024 sur la mise à la terre des postes électriques a relevé qu'une liaison équipotentielle défectueuse des systèmes DC auxiliaires était en cause dans 12% des déclenchements intempestifs de protection liés aux EMI étudiés auprès de 40 gestionnaires de réseau américains.

Acheminez les câbles DC solaires à distance des câbles à fibre optique. Des cheminements parallèles sur plus de 3 mètres peuvent induire du bruit par couplage capacitif. S'ils doivent se croiser, faites-le à 90 degrés. Utilisez une paire torsadée blindée pour tout câblage de capteur analogique entre l'unité de traitement et l'instrumentation du pylône.

Gestion thermique du coffret

L'unité de traitement du signal et la batterie partagent le même coffret. En été, la température interne du coffret peut dépasser la température ambiante de 15–20°C. Un boîtier NEMA noir exposé en plein soleil en Arizona atteint 65–70°C à l'intérieur. Les cellules LiFePO₄ se dégradent plus rapidement au-delà de 45°C. Les régulateurs MPPT subissent souvent un déclassement au-dessus de 60°C.

Mesures correctives : peinture de coffret blanche ou réfléchissante, coffrets ventilés équipés de grilles anti-insectes, ou ventilation active si le bilan énergétique autorise un ventilateur de 1–2W. Sous les climats froids, le problème inverse se pose. Chauffer le coffret pour maintenir la température de la batterie au-dessus de 0°C pendant la charge est une pratique courante lors des déploiements au Canada et en Europe du Nord.

Évaluation et kits d'échantillons

Avant d'engager un déploiement complet, validez le système d'alimentation avec un nœud d'échantillon. Un essai sur le terrain de 30–90 jours met en évidence l'ombrage réel, les effets de la température et la fiabilité des communications que les calculs théoriques ne révèlent pas.

Ce qu'il faut mesurer pendant l'essai

• Bilan énergétique quotidien : comparez la production solaire enregistrée par le MPPT avec la consommation mesurée de la charge. Un déficit persistant indique un sous-dimensionnement.
• Oscillation de la tension de batterie : enregistrez les tensions minimale et maximale de la batterie. Si le minimum passe en dessous de 12.0V (pour une batterie 4S LiFePO₄) plus de 5% des nuits, augmentez la capacité de la batterie ou la puissance du panneau.
• Stabilité des mesures du capteur : corrélez les journaux d'erreurs du capteur avec ceux de la tension de batterie. Une augmentation récurrente des erreurs à faible état de charge indique une ondulation d'alimentation ou une chute de tension.
• Profils de température : placez un enregistreur de données à l'intérieur du coffret. Si la batterie passe plus de 20% de son temps au-dessus de 45°C ou en dessous de 0°C, révisez la gestion thermique.

Configuration du kit d'échantillon

LinkSolar propose des kits d'évaluation pour valider l'alimentation des capteurs optiques. Un kit type comprend :

• Un panneau monocristallin de 20W ou 40W (dimensionné selon votre latitude)
• Un régulateur de charge MPPT avec une ondulation de sortie < 30mV
• Une batterie LiFePO₄ de 20Ah ou 40Ah avec BMS et coupure basse température
• Le matériel de fixation pour pylônes en treillis ou monopôles
• Un coffret pré-câblé avec borniers et protection par fusible

Nos usines partenaires peuvent personnaliser la tension de sortie (12V, 24V ou 5V USB-C) et intégrer une régulation secondaire si votre fabricant de capteur OEM spécifie une tolérance étroite. Le délai pour les échantillons est de 7–14 jours. Pour des facteurs de forme sur mesure — comme un panneau dimensionné pour s'insérer dans la diagonale d'un treillis de pylône —, nous pouvons découper les cellules aux dimensions requises et acheminer le jeu de barres jusqu'à votre boîte de jonction. Retrouvez tous les détails sur notre page consacrée aux panneaux solaires sur mesure.
