High Wind Corridor Overhead Line Galloping Monitoring-LinkSolar

Dispositif de surveillance du galop des lignes de transmission

Un nœud autonome monté sur conducteur qui quantifie l'amplitude et la fréquence du galop, prend en charge des alarmes d'événement configurables et envoie les données de surveillance au niveau de la portée vers une passerelle de gestionnaires de réseau et un flux de travail de plateforme.

Planifier un pilote de surveillance du galop

Réponse rapide

Le LS-3V7WD11010 est un dispositif périphérique pour la surveillance du galop sur les lignes de transmission aériennes de 35 kV et plus. Il mesure les paramètres liés au mouvement sur la portée cible et les rapporte via une architecture sans fil, de passerelle et de plateforme de surveillance définie par projet. Les seuils d'alarme finaux, le rythme de rapport, la conception RF, la méthode de positionnement, le budget énergétique, le montage et l'intégration des données doivent être confirmés pour le corridor.

À qui s'adresse cette solution

  • Équipes d'exploitation des lignes électriques

    Équipes qui ont besoin de preuves de mouvement au niveau de la portée et d'alarmes configurables avant de décider d'inspecter, de dépêcher une équipe ou d'appliquer une atténuation.

  • Ingénieurs d'actifs de transmission

    Ingénieurs comparant les événements de mouvement répétés, le comportement du conducteur et les conditions du corridor sur des portées à risque élevé connues ou suspectées.

  • Intégrateurs de surveillance de réseau

    Intégrateurs responsables des passerelles, de la planification radio, des champs de plateforme, des règles d'événement, de l'historique et de l'intégration du flux de travail du gestionnaire de réseau.

  • Programmes pilotes et de déploiement

    Programmes validant les seuils et les communications sur un petit ensemble de portées avant de standardiser un déploiement sur corridor.

Considérations techniques

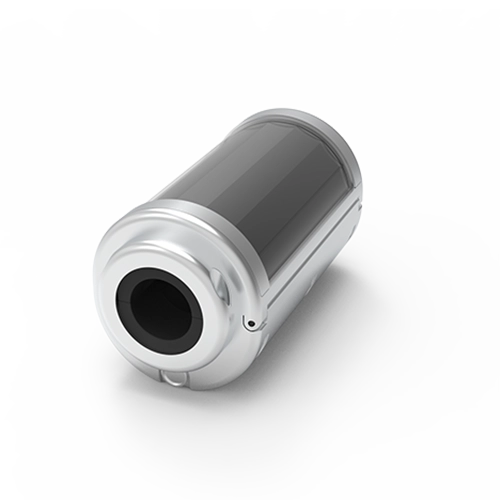

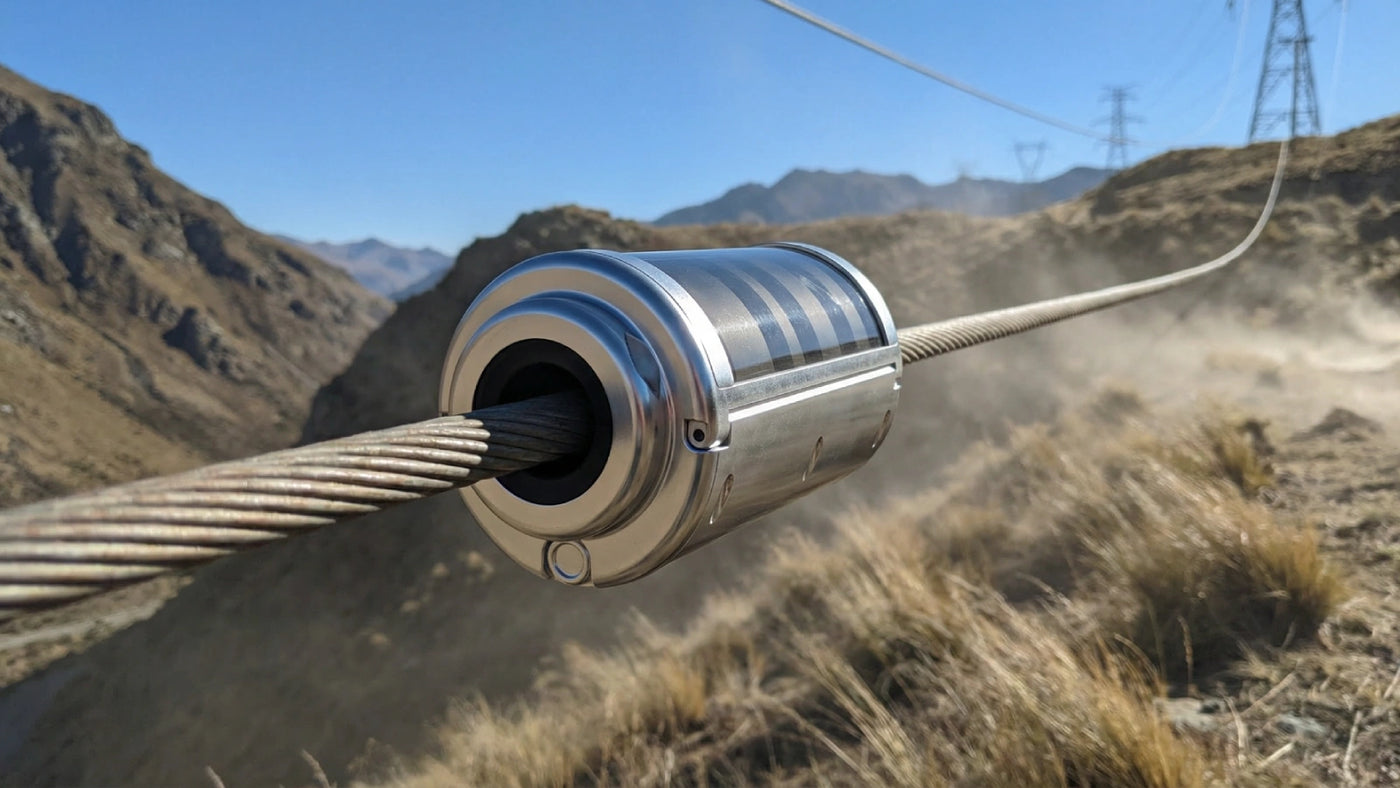

Nœud de surveillance de galop LS-3V7WD11010 cylindrique avec une surface solaire incurvée intégrée.

Rôle de mesure

Transformez le mouvement de la portée en paramètres pouvant être suivis

L'appareil est destiné à quantifier le galop de conducteurs via des paramètres tels que l'amplitude et la fréquence, afin que les gestionnaires de réseau puissent comparer les événements par portée et par temps plutôt que de s'appuyer uniquement sur des observations de patrouille. La Page actuelle liste les plages de mesure d'amplitude et de fréquence comme références de catalogue pour le LS-3V7WD11010.

La validité des mesures dépend toujours de la configuration de positionnement et de détection sélectionnée, de la géométrie d'installation, des conditions du signal, de l'échantillonnage et du filtrage, de l'étalonnage, et de la logique d'événement utilisée par la plateforme de surveillance. Confirmez les champs de données exacts livrés et la base de précision avant l'achat.

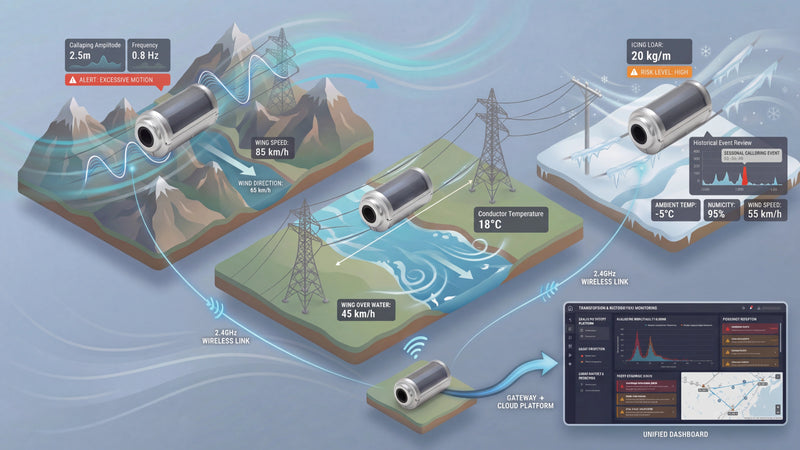

LINKSOLAR Transmission Line Galloping Monitoring Device

Stratégie d'alarme

Utilisez la sévérité, la durée et le contexte pour définir des alarmes actionnables

Une alarme de galop utile n'est pas simplement tout mouvement détecté. Un pilote doit établir les règles d'amplitude, de fréquence, de durée, de persistance et de conditions de support qui correspondent aux critères d'inspection et de conduite du réseau du gestionnaire.

La température du conducteur et le contexte environnemental peuvent être disponibles selon la configuration fournie. Traitez-les comme des signaux de support plutôt que comme un substitut à la mesure de mouvement, et confirmez quels canaux, seuils, historiques et sorties d'alarme sont inclus.

Alimentation et communications

Équilibrez la cadence de rapport, la conception radio et l'énergie hivernale

La référence actuelle combine un petit module solaire avec une batterie rechargeable interne. L'autonomie réelle dépend de l'exposition solaire, de la température, de l'état de la batterie, du cycle de service de détection et de traitement, des rapports programmés, du trafic d'événements, des retransmissions, des paramètres radio et de la disponibilité de la passerelle.

La Page héritée liste la communication standard 2,4 GHz et des options de projet telles que la radio longue portée basse consommation ou le pontage de passerelle. La portée et le débit dépendent du site ; confirmez le terrain, la hauteur du conducteur, les interférences, l'orientation de l'antenne, les exigences radio régionales, l'espacement des passerelles, le comportement de nouvelle tentative et le mode de fonctionnement basse énergie.

Pilote et intégration

Validez le chemin de données complet avant le déploiement sur le corridor

Un pilote pratique inclut au moins une portée à risque élevé connue et une portée de comparaison représentative. Définissez l'intervalle de rapport, les seuils d'événement, les preuves conservées avec chaque alarme, la topologie de passerelle, les champs de la plateforme, la synchronisation temporelle, les signaux de santé de l'appareil et les actions attendues des opérateurs.

LinkSolar peut examiner la configuration du nœud, les hypothèses d'alimentation et sans fil, les informations de fixation et l'interface du projet. Le gestionnaire de réseau ou l'intégrateur système reste responsable de la couverture RF, de la cybersécurité, de l'intégration de plateforme, de la gouvernance des alarmes, des procédures sous tension ou hors tension, de l'examen structurel et de la réponse opérationnelle finale.

Installation représentative sur pylône de transmission avec matériel de surveillance assisté par énergie solaire et équipement de passerelle.

Topologie représentative

Architecture de référence pour la surveillance de galop au niveau de la portée

Un nœud WD monté sur conducteur mesure le mouvement de la portée et des signaux de support sélectionnés, puis transmet les données d'état programmées et d'événement à un récepteur ou une passerelle. La passerelle transmet les données normalisées de l'appareil à une plateforme de surveillance du gestionnaire de réseau, où les événements sont stockés, visualisés, comparés et évalués par rapport aux règles d'alarme définies par le projet.

La radio exacte, la passerelle, la liaison de retour, la plateforme cloud ou sur site, le protocole, la propriété des données, les contrôles de cybersécurité, la gestion des appareils et le flux de travail d'alarme sont spécifiques au projet. La Page décrit le rôle du nœud dans cette architecture ; elle n'implique pas que chaque déploiement inclut la même passerelle ou plateforme logicielle.

Référence de mesure et communications

Les valeurs de catalogue ci-dessous décrivent la Page héritée actuelle et doivent être confirmées par rapport à la configuration exacte fournie, à la méthode de test, au plan RF et à la fiche technique approuvée.

ArticleValeur de référence
Modèle

LS-3V7WD11010.

Application

Lignes de transport aérien classées 35 kV et plus ; confirmez les exigences du conducteur, de la fixation, des gardes au sol et d'installation du gestionnaire de réseau.

Amplitude de galop

Plage listée 0-20 m. Confirmez la définition de mesure, la géométrie d'installation, la méthode de détection, le filtrage et la base de validation.

Fréquence de galop

Plage listée 0,1-5 Hz. Confirmez l'échantillonnage, le filtrage, la durée minimale d'événement et le calcul d'alarme.

Précision de positionnement horizontal

Référence listée 1 cm + 1 ppm. Confirmez le mode de positionnement, le service de correction, la longueur de base, les conditions d'antenne et la configuration livrée.

Précision de positionnement vertical

Référence listée 2 cm + 1 ppm dans les conditions de positionnement applicables ; confirmez les mêmes dépendances avant utilisation.

Options sans fil et de passerelle

Référence standard 2,4 GHz ; la radio longue portée basse consommation et le pontage de passerelle ou RS485 sont décrits comme options de projet.

Puissance d'émission et portée en espace ouvert

Listé jusqu'à 22 dBm et jusqu'à 500 m en espace ouvert. La portée réelle dépend du terrain, de la hauteur, des interférences, de l'antenne, des réglementations, des paramètres de paquet et de la conception de la passerelle.

N'utilisez pas la portée en espace ouvert ou les chiffres de positionnement comme garantie de site. Validez la configuration RF et de mesure exacte pendant le pilote.

Référence d'alimentation, boîtier et environnement

ArticleValeur de référence
Méthode d'alimentation

Référence alimentée par énergie solaire avec une batterie rechargeable interne.

Module solaire

Listé puissance standard 2 W (+/-5 %), tension de travail nominale 6 V (+/-10 %) et rendement de conversion 22 %.

Batterie

Listé nominal 3,7 V, 6 Ah. Confirmez la chimie, la protection, les limites de charge à basse température, la capacité utilisable, les documents de transport et l'intervalle de service.

Exemple d'autonomie

La Page héritée indique jusqu'à environ 30 jours en veille pour un exemple d'intervalle de rapport de cinq minutes sans recharge. Traitez cela comme un exemple conditionnel, pas comme une garantie de projet.

Matériau du boîtier

Alliage d'aluminium ; confirmez le traitement de surface, les fixations, l'interface du conducteur, l'environnement de corrosion et l'isolation galvanique.

Protection contre les intrusions

Référence IP66 pour le produit ; confirmez le nœud assemblé final, le connecteur et l'indice de protection de l'entrée de câble.

Température de fonctionnement

Listé -40 °C à +85 °C. Confirmez les limites de la batterie, de la radio, du capteur et des composants optionnels pour le suffixe sélectionné.

Dimensions et poids

Listé diamètre 98 mm, longueur 200 mm et poids inférieur à 2 kg ; confirmez le dessin final et les options sélectionnées.

L'approbation finale doit utiliser le dessin exact du modèle, la nomenclature, la fiche technique, la procédure de fixation et le budget énergétique spécifique au projet.

Configurations de référence

Configurations types à titre de référence de planification ; le dimensionnement final dépend des données du site et de la charge.

Scénario Solution de référencePanneau et structureRésultat attendu
Portée à risque élevé connue pour validation pilote

Installez la configuration de nœud examinée sur une portée avec des préoccupations documentées de vent, givrage, terrain ou mouvement antérieur. Commencez avec des paramètres de rapport et d'alarme conservateurs tout en conservant suffisamment de preuves brutes ou résumées pour l'examen technique.

Confirmez l'interface du conducteur et de fixation, l'exposition solaire, la température hivernale, le chemin sans fil, la position de la passerelle, la méthode d'installation, les gardes au sol et les exigences d'inspection.Une base de référence spécifique au corridor pour l'amplitude, la durée, la fiabilité radio, l'utilisation d'énergie et la réponse des opérateurs ; pas un seuil d'alarme garanti pour d'autres portées.
Portée de comparaison représentative

Déployez une configuration de comparaison correspondante ou contrôlée sur une portée normale afin que le projet puisse distinguer le comportement d'événement spécifique au site des effets de l'appareil, de la radio, de la météo ou de la plateforme.

Gardez le micrologiciel, la cadence, la synchronisation temporelle, le traitement de la passerelle et les champs de données suffisamment cohérents pour supporter une comparaison significative.Un jeu de données de comparaison qui aide à régler les seuils et à identifier quelles différences sont causées par les conditions de la portée plutôt que par la chaîne de surveillance.
Déploiement standardisé sur corridor après le pilote

Gel du suffixe de nœud approuvé, du kit de fixation, du micrologiciel, des paramètres radio, de la densité de passerelle, du schéma de plateforme, des règles d'alarme, de la documentation et des tests d'acceptation uniquement après que le pilote a été validé.

Examinez la couverture RF, l'inventaire des appareils, les dossiers de mise en service, les pièces de rechange, la maintenance de la batterie et du solaire, l'intervalle d'inspection et la propriété de la passerelle et du support de plateforme.Une classe de déploiement reproductible avec des critères d'acceptation et de maintenance définis ; l'ingénierie spécifique à la portée et l'approbation d'installation restent nécessaires.

Foire aux questions

Que mesure le nœud WD, et comment le galop est-il quantifié ?

La référence actuelle décrit les sorties d'amplitude et de fréquence de galop, avec des signaux de condition de support optionnels selon la configuration. Confirmez la méthode exacte de détection et de positionnement, les champs de données, les unités, la base de précision, l'échantillonnage, le filtrage et le calcul d'événement pour le modèle fourni avant d'utiliser les valeurs pour des décisions opérationnelles.

Comment les seuils d'alarme doivent-ils être définis sans créer des déplacements inutiles ?

Commencez avec des seuils conservateurs dans un pilote, collectez des événements sur des conditions météorologiques représentatives, et examinez la sévérité, la durée, la persistance et le contexte de support avec l'équipe des opérations. Ensuite, documentez quelles conditions créent une réponse de conseil, d'inspection ou de déplacement. Les seuils doivent être gouvernés par le gestionnaire de réseau plutôt que copiés inchangés d'un autre corridor.

Quelle portée sans fil doit être attendue, et une passerelle est-elle requise ?

La Page héritée liste jusqu'à 500 m en espace ouvert, mais la couverture réelle dépend du terrain, de la hauteur du conducteur, des structures, des interférences, de l'orientation de l'antenne, des paramètres radio, des limites régionales et de la météo. La plupart des déploiements nécessitent une topologie de récepteur ou de passerelle examinée et un chemin de liaison de retour défini. Confirmez la couverture par une étude ou des mesures pilotes.

Comment le nœud reste-t-il en ligne pendant l'hiver ou les périodes de faible ensoleillement ?

La référence combine un module solaire et une batterie rechargeable. La disponibilité dépend du cycle de service complet de détection, traitement, rapport, alarme, retransmission et radio, ainsi que de la température, de l'ombrage, de l'état de la batterie et de la maintenance. Le rapport déclenché par événement peut réduire l'utilisation d'énergie, mais la cadence finale et le comportement basse énergie nécessitent un budget énergétique de projet.

Le nœud peut-il s'intégrer à une plateforme existante de surveillance de ligne électrique ?

Oui, sous réserve d'un travail d'interface au niveau du projet. Définissez le protocole et les champs de données du nœud, la passerelle, la liaison de retour, les horodatages, l'état de santé de l'appareil, l'ingestion de la plateforme, l'historique, les règles d'alarme, les rôles utilisateur, la cybersécurité et les tests d'acceptation. La planification du pilote doit vérifier le chemin de données complet avant un déploiement sur corridor.

Définissez un pilote de surveillance du galop adapté à vos portées et à votre flux de travail

Envoyez la classe de tension cible, les données des conducteurs et des portées, l'historique connu de galop, les conditions de terrain et météorologiques, les sorties de mesure souhaitées, les exigences de rapport et d'alerte, les contraintes de passerelle et de plateforme, l'environnement RF, l'exposition solaire, la méthode d'installation, la quantité du pilote et la documentation requise. LinkSolar examinera une configuration de nœud et un périmètre pilote pour établir un devis.
