12-V-Solarpanels: Tatsächliche Spannung, Dimensionierung und Verkabelung

Von Dean D.  •   14 Minuten gelesen

Rigid framed solar panel on white corner brackets on an RV roof

Warum zeigt ein als 12 Volt verkauftes Panel auf dem Messgerät etwa 18 V?

12-Volt-Solarpanels sind für das Laden einer 12-V-Batterie gebaut, meist mit 36 Zellen in Reihe, sodass sie bei maximaler Leistung etwa 17 bis 18 V und im Leerlauf etwa 21 bis 22 V erreichen. Ein 100-W-Panel dieser Klasse liefert rund 18 V, und ein Laderegler bringt die Spannung auf das Ladeniveau der Batterie.

Kurze Antwort: Ein 12-V-Solarpanel lädt eine 12-V-Batterie, arbeitet bei maximaler Leistung mit etwa 17–18 V und im Leerlauf mit 21–22 V und braucht einen Laderegler. LinkSolar ist ein in China ansässiger B2B-Lieferant für individuelle & OEM-Solarpanels, Solarzellen und Montagehardware; die 12-V-Panels unten sind ab $21,53 (2 W) und $22,19 (6 W) bis $300,00 (100 W, flexibel) gelistet.

Laut PVEducation verwenden die meisten 12-V-Module 36 Zellen in Reihe, was eine Leerlaufspannung von etwa 21 V und eine Spannung bei maximaler Leistung von etwa 17 bis 18 V ergibt.

Die folgenden Abschnitte erklären, was 12 V Nennspannung auf einem Etikett bedeutet, wie Sie ein Panel anhand der täglichen Wattstunden dimensionieren und welcher Laderegler und welche Verkabelung zu einer 12-V- oder 24-V-Batteriebank passen, in Reihe oder parallel. Danach vergleichen sie Mini-Ausgangsboxen, Rahmenpanels und flexible Panels, stellen die wichtigsten Kennwerte in einer Tabelle gegenüber und ordnen Einsatzzwecke von Kameras bis Hütten zu. Für einen einzelnen Sensor, eine Kamera oder ein kleines DC-Gerät führt LinkSolar kleine 12-V- und 18-V-Panels von 0,1 W bis 25 W, und jede Produktseite nennt Voc, Isc, Vmp und Imp.

Was bedeutet 12 V Nennspannung bei einem Solarpanel?

12 V Nennspannung bei einem Solarpanel ist eine Akkuklasse und keine Ausgangsspannung des Panels: Sie bedeutet, dass das Panel für das Laden einer 12-V-Batterie ausgelegt ist. Das Etikett zeigt, zu welcher Batteriebank das Panel passt, und ein Messgerät am Panel zeigt deutlich mehr als 12 V an.

Laut PVEducation liefert eine Siliziumzelle bei maximaler Leistung etwa 0,5 V, und eine Batterie braucht zum Laden oft 15 V oder mehr. Deshalb verwenden die meisten 12-V-Module 36 Zellen in Reihe, was eine Leerlaufspannung von etwa 21 V und eine Spannung bei maximaler Leistung von etwa 17 bis 18 V ergibt.

Auf jedem Datenblatt eines 12-V-Panels stehen drei Begriffe:

  • Vmp: Die Spannung bei maximaler Leistung, bei der das Panel seine Nennleistung in einen Verbraucher abgibt.
  • Voc: Die Spannung ohne angeschlossene Last; sie ist die höchste Spannung, die das Panel erzeugt.
  • Isc: Der Strom, der bei kurzgeschlossenem Ausgang fließt; er liegt etwas über dem Betriebsstrom.

Das 100-W-Flexpanel zeigt das Muster in seinem Live-Datenblatt: Vmp 18,05 V, Voc 21,63 V und Isc 6,17 A bei STC (1000 W/m², AM1,5, 25 °C). Diese drei Werte umrahmen die Kennlinie, die unter Lesen einer Solar-IV-Kennlinie behandelt wird; Vmp liegt am Knick zwischen Isc und Voc.

Das Panel arbeitet mit höherer Spannung als die Batterie, weil Laden Reserve braucht. Eine 12-V-Bleibatterie wird typischerweise bei etwa 14 bis 15 V geladen, eine 12-V-LiFePO4-Batterie bei etwa 14,2 bis 14,6 V; die Lücke bis etwa 18 V deckt den Spannungsabfall in der Verkabelung und den Spannungsverlust der Zellen bei Erwärmung ab. Die Batterieseite wird unter wie ein Panel eine Blei- oder LiFePO4-Batterie lädt erklärt.

Eine mit 12 V gekennzeichnete Mini-Multispannungsbox funktioniert anders. Das Panel darin liefert unter Last etwa 6,5 V und im Leerlauf etwa 7,2 V, und die 12 V sind ein geregelter Ausgang der eingebauten Elektronik mit 1 A Nennstrom. Bei einer Mini-Box gibt die 12-V-Angabe an, was an der DC-Buchse herauskommt; bei einem nackten 36-Zellen-Panel benennt sie die Batterie, die das Panel lädt.

Wie viele Watt 12-Volt-Solarpanel brauchen Sie für Ihre Last?

Ein 12-V-Solarpanel wird nach der täglichen Energie dimensioniert, nicht nach seiner Spannungsangabe: Addieren Sie die Wattstunden pro Tag, schlagen Sie 20 bis 30 % für Verluste auf und teilen Sie das Ergebnis durch die Peak-Sonnenstunden des schwächsten Monats am Standort. Die Spannungsklasse sagt nur, welche Batterie das Panel lädt. Die Leistung in Watt muss abdecken, was die Verbraucher täglich aus dieser Batterie entnehmen.

Die fünf Schritte unten folgen derselben Reihenfolge wie die Abbildung danach.

  1. Verbraucher erfassen: Notieren Sie die Leistungsaufnahme jedes Geräts in Watt und die Betriebsstunden pro Tag.
  2. Tagesenergie summieren: Multiplizieren Sie Watt mal Stunden für jedes Gerät und addieren Sie die Ergebnisse, um Wh/Tag zu erhalten.
  3. Verluste aufschlagen: Erhöhen Sie die Summe um 20 bis 30 %, um Verluste durch Regler, Verkabelung und Temperatur abzudecken.
  4. Panel dimensionieren: Teilen Sie die angepassten Wh/Tag durch die Peak-Sonnenstunden des schwächsten Monats, um die Panelleistung in Watt zu erhalten.
  5. Akku dimensionieren: Multiplizieren Sie die täglichen Wh mit den Autonomietagen, teilen Sie durch die nutzbare Entladetiefe (zum Beispiel 80 % bei LiFePO4) und dann durch 12 V, um Amperestunden zu erhalten.
Fünfstufiger Dimensionierungsablauf für 12-Volt-Solarpanel und Akku Von links nach rechts: Watt jedes Verbrauchers mal Betriebsstunden nehmen, Ergebnisse zu Wattstunden pro Tag addieren, 20 bis 30 Prozent für Verluste aufschlagen, durch die Peak-Sonnenstunden des schwächsten Monats teilen, um die Panelleistung in Watt zu erhalten, dann mit den Autonomietagen multiplizieren, durch die nutzbare Entladetiefe und durch 12 V teilen, um die Akku-Amperestunden zu erhalten. Dimensionierung einer 12-V-Solaranlage nach dem Verbrauch Last W× Stunden Wh/TagSumme Lasten +20 bis 30 %Verluste Panel W = Wh÷ SchwachmonatSonnenstunden Akku AhWh × Tage÷ DoD ÷ 12 V
Dimensionierungsablauf für ein 12-V-System: Die täglichen Wattstunden mit Verlusten bestimmen die Panelgröße, und die täglichen Wattstunden mal Autonomietage bestimmen die Akkugröße.

Autonomie ist die Anzahl sonnenloser Tage, die der Akku die Last allein trägt, typischerweise 1 bis 5 Tage. Die Entladetiefe (DoD) ist der Anteil der Akkukapazität, den Sie nutzen wollen; ein niedrigerer Wert bedeutet bei gleicher Last eine größere Batteriebank. Dimensionieren Sie für den schwächsten Monat, denn ein nach Sommersonne ausgelegtes Panel reicht nicht, wenn im Winter die Tage kurz sind und die Sonne tief steht.

Anschauliches Beispiel: Eine 4G-Sicherheitskamera mit rund 6 W Dauerlast braucht 144 Wh pro Tag, oder etwa 180 Wh mit 25 % Verlusten. In einem Monat mit 3,5 Peak-Sonnenstunden ergibt das etwa 51 W Panelleistung. Drei Autonomietage ergeben etwa 36 Ah bei 12 V (3 × 144 Wh ÷ 12 V), die Schritt 5 dann um die nutzbare Entladetiefe erhöht.

Die vollständige Kette für diese Kamera, vom Panel über den Regler bis zur 12-V-Batterie, ist auf der Seite Solarstrom für Sicherheitskameras und Tore dargestellt.

Laut dem U.S. Department of Energy erzeugen PV-Module Gleichstrom, und Wechselrichter wandeln ihn für die meisten Haushaltsgeräte in Wechselstrom um. Ein Gleichstromverbraucher mit 12 V aus einer Batterie braucht keinen Wechselrichter; deshalb bleiben kleine netzunabhängige Systeme für Kameras, Sensoren und Leuchten bei 12 V.

Welcher Laderegler und welche Verkabelung brauchen 12-Volt-Solarpanels: Reihe oder parallel?

12-Volt-Solarpanels laden eine Batterie fast immer über einen Laderegler; verschalten Sie sie parallel, um eine 12-V-Batteriebank auf Panelspannung zu halten, und in Reihe mit einem MPPT-Regler, wenn Sie eine 24-V-Batteriebank oder einen langen Kabelweg brauchen.

Ein PWM-Regler hält das Panel nahe an der Batteriespannung, während ein MPPT-Regler die überschüssige Panelspannung in Ladestrom umwandelt. Den vollständigen Vergleich finden Sie unter wann MPPT bei einem kleinen Panel PWM schlägt.

MPPT hilft vor allem im Winter, bei Teilverschattung und bei Arrays mit höherer Spannung; ein hochwertiger PWM-Regler kann für ein einfacheres 12-V-System ausreichen. Ein Beispiel ist ein 10-A-MPPT-Regler für 12-V-Batterien, ausgelegt für ein 12-V-System mit 10 A Ladestrom.

Reihenschaltung erhöht die Spannung und Parallelschaltung den Strom, wählen Sie das Layout daher nach der Spannung der Batteriebank. Die Tabelle unten ist eine Rechnung aus den STC-Werten des 100-W-Flexpanels (Vmp 18,05 V, Imp 5,72 A, Voc 21,63 V) für zwei dieser Panels.

Schaltung Vmp Imp Voc Batteriebank
Ein Panel 18,05 V 5,72 A 21,63 V 12 V
Zwei Panels parallel etwa 18 V etwa 11,4 A etwa 21,6 V 12 V
Zwei Panels in Reihe etwa 36,1 V etwa 5,7 A etwa 43,3 V 24 V über MPPT

Die Parallelzeile behält die Voc eines einzelnen Panels und die Reihenzeile den Imp eines einzelnen Panels bei, daher sind diese beiden Zellen übernommene Datenblattwerte und keine neuen Messungen.

Laut PVEducation ist die Leerlaufspannung der Wert, der am stärksten von der Temperatur beeinflusst wird; sie sinkt, wenn sich das Panel erwärmt, und steigt daher an kalten Morgen. Vergleichen Sie die Voc des Arrays an kalten Morgen mit der Eingangsgrenze im Datenblatt Ihres Reglers. Der Flexbereich nennt ein 135-W-Modell mit etwa 30 V Leerlaufspannung, was über dem Eingangsfenster mancher kleinen PWM-Regler liegt.

Prüfen Sie vor dem ersten Anschluss diese Checkliste:

  • Voc des Arrays: Addieren Sie die Voc aller Panels in Reihe und berücksichtigen Sie kalte Morgen.
  • Strombegrenzung: Halten Sie den Ladestrom innerhalb des Nennstroms des Reglers, zum Beispiel 10 A beim Beispielgerät.
  • Batteriespannung und -chemie: Passen Sie den Regler an eine 12-V- oder 24-V-Batteriebank sowie an Blei-Säure oder LiFePO4 an.
  • Polarität: Prüfen Sie Plus und Minus an den Leitungen von Panel und Batterie, bevor Sie einen Stromkreis schließen.
  • Kabelquerschnitt: Dimensionieren Sie Kabel und Sicherungen für die Leitungslänge, wie unter Kabelquerschnitt und Absicherung bei einer 12-V-Kameraleitung beschrieben.
  • Ladeprofil: Stellen Sie das Profil auf die Batteriechemie ein, damit das Laden bei der richtigen Spannung endet.

Welches Format von 12-Volt-Solarpanel passt: Mini-Ausgangsbox, Rahmenpanel oder flexibel?

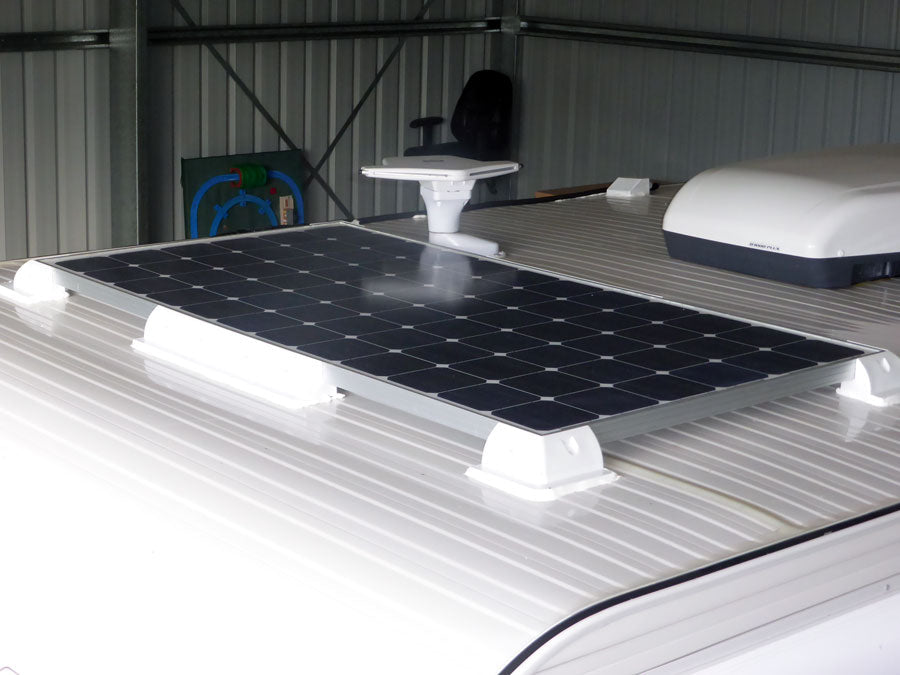

Rahmenpanel auf weißen Eckhalterungen auf einem Wohnmobildach

Das richtige Format für 12-Volt-Solarpanels hängt von Untergrund und Last ab: Eine Mini-Ausgangsbox eignet sich für ein einzelnes Gerät mit geringer Leistung, ein gerahmtes 36-Zellen-Panel für feste Montagen und Gestelle, und ein flexibles Panel für gewölbte Dächer und Decks, wo das Gewicht zählt.

Mini-Ausgangsbox

Eine Mini-Ausgangsbox ist ein 4-W-, 8-W- oder 12-W-Panel in einem Gehäuse nach IP66 mit wählbarem DC-Ausgang 5 V, 6 V, 9 V oder 12 V; die 12-V-Stufe ist mit 1 A ausgelegt. Ihr Fach nimmt bis zu sechs 18650-Zellen parallel auf (Zellen nicht enthalten), für bis zu etwa 19.800 mAh Speicher. Das Panel darin liefert unter Last etwa 6,5 V, daher kommen die 12 V aus der eingebauten Elektronik und passen zu einer Kamera, einem Sensor oder einem kleinen DC-Gerät.

Gerahmtes 36-Zellen-Panel

Ein gerahmtes 36-Zellen-Panel hat typischerweise eine gehärtete Glasfront und einen Aluminiumrahmen mit einer Vmp von etwa 17 bis 18 V. Es wird an Masten, Torpfosten, Hüttenwänden und Dachhalterungen verschraubt, und Abstandhalter lassen hinter dem Panel einen Luftspalt, der die Zellen kühler hält. Größe und Strom variieren mit der Leistung, prüfen Sie daher den Umriss, bevor Sie die Halterung planen.

Flexibles Panel

Das 100-W-Flexpanel hat eine rutschhemmende, UV-beständige ETFE-Front, MC4-Ausgang mit Verlängerungskabeln und eine Anschlussdose vorn oder hinten und misst 1247 × 418 mm bei 1,0 kg. Es verträgt nur sanfte Wölbungen, passend für Wohnmobildächer, Bootsdecks und Bimini-Verdecke.

Flach aufgeklebt ohne Luftspalt wird ein flexibles Panel heißer als ein auf Abstandhaltern montiertes Rahmenpanel und büßt etwas Leistung ein; sorgen Sie daher nach Möglichkeit für einen Lüftungsweg. Die Reihe 100-W-Flexpanels für gewölbte Dächer und Decks listet die elektrischen Werte jedes Modells.

Individueller Umriss oder individuelle Spannung

Wenn kein Katalogumriss zu Produkt oder Montage passt, erstellt LinkSolar ein Angebot für individuelle Panels nach Ihrer Zeichnung. Standardumrisse je Wattzahl finden Sie unter Panelgrößen nach Watt und Volt.

Angaben, die Sie vor der Bestellung von 12-Volt-Solarpanels vergleichen sollten

12-Volt-Solarpanels sollten Sie zuerst nach Vmp, Voc, Isc, Größe und Frontmaterial vergleichen, noch vor der Wattzahl, denn diese Angaben entscheiden, ob ein Panel Ihre Batterie lädt, zu Ihrem Regler passt und auf Ihre Fläche passt. Die Tabelle stellt vier Formate mit aktuellen LinkSolar-Werten gegenüber und nennt für die Zeile Rahmenpanel typische Werte.

Vier Wege, 12 V aus Solarstrom zu gewinnen (aktuelle LinkSolar-Werte, Stand 25. September 2026; Zeile Rahmenpanel typisch nach PVEducation; Panel-Typen vergleichen, nicht Anbieter)
Format Vmp Voc Isc Größe Frontmaterial Am besten geeignet für
Mini-12-V-Ausgangsbox (4 / 8 / 12 W) Panel etwa 6,5 V, Ausgang geregelt 12 V bei 1 A Panel etwa 7,2 V 12-W-Box bis etwa 1,8 A Panelstrom Kompaktes Gehäuse, 12 W etwa 0,85 kg ohne Zellen Gehäuse IP66 Eine Kamera, ein Sensor oder ein kleines DC-Gerät
Rahmenpanel mit 36 Zellen etwa 17 bis 18 V (typisch) etwa 21 bis 22 V (typisch) je nach Leistung je nach Leistung Gehärtetes Glas, Aluminiumrahmen (typisch) Feste Montage, Masten, Hütten, Tore
Flexibel 100 W 18,05 V 21,63 V 6,17 A 1247 × 418 mm, 1,0 kg ETFE Gewölbte Wohnmobildächer, Bootsdecks, Bimini-Verdecke
Individuell durch das Zellenlayout bestimmt nach Spezifikation nach Spezifikation beliebiger Umriss PET, ETFE, Glasfaser oder Glas Produkte mit festem Umriss oder Zielspannung

Um diese Spalten an echten Angeboten zu prüfen, vergleichen Sie 12-V-Ausgangsboxen und kleine 18-V-Panels. Prüfen Sie bei jedem Angebot Voc, Isc, Vmp, Imp, Abmessungen und Anschlusstyp, und fordern Sie jeden fehlenden Wert an.

Alle Panelwerte gelten für STC; die reale Leistung variiert mit Sonne, Ausrichtung und Temperatur.

  • Vmp: Die Arbeitsspannung, typischerweise etwa 17 bis 18 V bei einem nackten Panel, das eine 12-V-Batterie lädt.
  • Voc: Die höchste Spannung, die das Panel erzeugt; multiplizieren Sie sie mit der Anzahl der Panels in Reihe und vergleichen Sie das Ergebnis mit der Eingangsgrenze des Reglers.
  • Isc: Der höchste Strom, den das Panel liefern kann; addieren Sie ihn bei parallelen Panels, bevor Sie die Strombegrenzung des Reglers prüfen.
  • Größe: Umriss und Gewicht müssen zu Dach, Mast oder Gehäuse passen.
  • Frontmaterial: Glas bedeutet einen gerahmten Aufbau; ETFE oder PET bedeutet ein leichtes Laminat für gewölbte Flächen.
  • Am besten geeignet: Ein Ausgangspunkt, den Sie mit Ihrem eigenen Wh-pro-Tag-Wert prüfen sollten.

Bei der Zeile Mini-Box beschreiben Vmp und Voc das kleine Panel darin, während Ihr Gerät den geregelten 12-V-Ausgang sieht. Bei den anderen Zeilen beschreiben sie die Spannung, die am Laderegler ankommt, und bei individuellen Zellen wird der Wert durch das für Ihr Ziel gewählte Layout festgelegt.

12-V-Solarpanels zum Bestellen (aktuelle Preise)

Listenpreise auf linksolar.net (US-Storefront, USD, Stand 4. November 2026):

Produkt Spezifikation (Shopify-Produktdaten) Preis
6 W, 12 V Mini-Solarpanel mit Krokodilklemmen 6 W, 12 V, Krokodilklemmen $22,19
10 W, 12 V Solarpanel mit 3 m DC5521-Kabel und Montageklemmen 10 W, 12 V, 3 m DC5521-Kabel, Montageklemmen $29,84
4 W Mini-Solarpanel mit 5 V/6 V/9 V/12 V DC-Ausgang 4-W-Box, wählbarer Ausgang 5 / 6 / 9 / 12 V $42,90
12 W Mini-Solarpanel mit Multispannungs-DC-Ausgang 12-W-Box, wählbarer Ausgang 5 / 6 / 9 / 12 V $65,90
25 W Mini-Solarpanel mit eingebautem MPPT-Regler 25-W-Box mit eingebautem MPPT-Regler, wählbarer Ausgang 5 / 6 / 9 / 12 V $95,60
Flexibles Solarpanel – Variante 100 W 100 W, Vmp 18,05 V, Voc 21,63 V, Isc 6,17 A, MC4-Kabel $300,00

Die vollständige Liste finden Sie auf der Seite 12-V-Mini-Solarpanels. Weitere Formate mit Shop-Preisen, Stand 2026-11-04:

Produkt Preis (USD)
2 W Glas-Solarpanel mit Rahmen, 12 V DC5521 $21,53
3 W Mini-Solarpanel, 12 V, 145 × 145 mm $23,41
4 W 12-V-Solarpanel mit 1,5 m DC5521-Anschlusskabel $24,03
5 W Solarpanel mit 3 m DC5521-Kabel, 12 V $24,03
6 W gerahmtes Solarpanel, 12 V, mit 3 m DC5521-Kabel $26,22
15 W 12-V-Solarpanel mit Rahmen und 3 m DC5521-Kabel $32,37
25 W 12-V-Solarpanel mit DC5521-Ausgang und 3 m Kabel $49,62

Wo werden 12-Volt-Solarpanels eingesetzt, und wie beschaffen Sie sie?

Flexible Solarpanels auf einem Bimini-Gestell eines Segelboots über dem Heckdeck

12-Volt-Solarpanels versorgen alles, was aus einer 12-V-Batterie läuft, darunter Sicherheitskameras, Torantriebe, Fernsensoren, Wohnmobile, Boote und Hütten. LinkSolar liefert Standard- und individuelle 12-V-Panels, die vor dem Versand geprüft werden. Wattzahl, Format und Montagefläche richten sich nach dem Einsatz.

Jeder Einsatz unten nennt eine Angabe aus den aktuellen LinkSolar-Anwendungsseiten:

  • Kameras und Tore: Ein Panel, das die 12-V-Batterie hinter einer Kamera oder einem Torantrieb lädt, liefert im Winter mehr Ertrag, wenn es mit 30 bis 45° geneigt ist.
  • Fernsensoren und Schränke: MPPT hilft im Winter, bei Teilverschattung und bei Arrays mit höherer Spannung, während ein hochwertiger PWM-Regler für einfachere 12-V-Systeme ausreichen kann, wie unter Komplett-Stromversorgung für Fernsensoren und Schränke beschrieben.
  • Wohnmobile: Wochenendfahrer nutzen typischerweise 100 bis 200 W, oft ein oder zwei flexible Dachpanels, und Dauerreisende mit 12-V-Kühlschrank liegen meist bei 200 bis 400 W, wie unter Wohnmobil-Dachanlagen nach Reisestil gezeigt.
  • Boote: Eine ETFE-Front und eine salznebelbeständige Kapselung eignen sich für den Einsatz auf See; die Auslegung ist unter Dimensionierung flexibler Panels für ein Boot beschrieben.
  • Hütten: Eine kleine Hütte unter 800 Wh pro Tag startet bei etwa 200 W Panelleistung mit einem 20-A-MPPT-Regler bei guter Sonne und braucht mehr für die sonnenärmsten Monate, wie unter netzunabhängige Hüttensysteme auf einer 12-V-Batterie beschrieben.

Manche Projekte brauchen ein Panel, das der Katalog nicht führt, etwa ein festes Gehäusemaß, eine ungewöhnliche Spannung oder eine gewölbte Montagefläche. Senden Sie LinkSolar in diesem Fall den Umriss und den Verbrauchswert; Sie erhalten dann eine umsetzbare Spezifikation mit Zellenlayout, Ziel-Vmp und Imp, Laminierung und Anschluss. Individuelle Panels werden nach Ihrer Zeichnung angeboten, mit Laminierung aus PET, ETFE, Glasfaser oder Glas.

Eine Angebotsanfrage geht schneller, wenn sie vier Angaben enthält: die täglichen Wh, die das Panel ersetzen muss, Batteriespannung und -chemie, den Reglertyp und die Montagefläche. Dies sind dieselben Eingaben wie in den Abschnitten zu Dimensionierung und Verkabelung oben; wer sie schon durchgearbeitet hat, hat das Briefing bereits. Fragen Sie den Lieferanten nach dem Prüfbericht für das Panel, das Sie bestellen.

FAQ: 12-Volt-Solarpanels

Wie viele Volt erzeugt ein 100-W-Solarpanel?

Ein 100-W-Solarpanel der 12-V-Klasse erzeugt bei maximaler Leistung etwa 18 V und im Leerlauf etwa 21 bis 22 V. Das 100-W-Flexpanel gibt unter STC 18,05 V Vmp und 21,63 V Voc an. Laut PVEducation stammt dieser Bereich von 36 Zellen in Reihe, dem üblichen Aufbau zum Laden einer 12-V-Batterie.

Wie viele Volt sollte ein 100-Watt-Solarpanel am Messgerät anzeigen?

Ein 100-Watt-Solarpanel ohne angeschlossene Last sollte bei voller Sonne nahe seiner Voc liegen, also etwa 21 V bei einem 36-Zellen-Panel. Der Wert sinkt an heißen Tagen leicht und steigt an kalten Morgen. Ein Wert weit unter der Voc deutet meist auf Verschattung, einen Verkabelungsfehler oder einen flachen Sonnenstand hin.

Kann ein 12-V-Solarpanel eine Batterie direkt laden?

Ein 12-V-Solarpanel kann nur dann direkt an eine Batterie angeschlossen werden, wenn es ein kleines Erhaltungsladepanel ist, das eine 12-V-Auto- oder Bootsbatterie nachlädt. Größere Panels laden über einen Laderegler, der die Batterie auf ihrer Ladespannung hält und Überladung stoppt.

Kann ich eine 24-V-Batteriebank mit 12-V-Panels betreiben?

Eine 24-V-Batteriebank wird mit 12-V-Panels betrieben, die paarweise in Reihe über einen MPPT-Regler verschaltet sind. Zwei 100-W-Flexpanels in Reihe ergeben etwa 36,1 V bei maximaler Leistung und etwa 43,3 V im Leerlauf. Prüfen Sie die Voc an kalten Morgen gegen die Eingangsgrenze des Reglers laut Datenblatt.

Wie viele 12-V-Panels brauche ich für ein System?

Die Anzahl der 12-V-Panels in einem System ergibt sich aus den täglichen Wattstunden, nicht aus einer festen Panelanzahl wie 12 Panels. Addieren Sie die Watt mal Stunden jedes Geräts, schlagen Sie 20 bis 30 % für Verluste auf und teilen Sie durch die Peak-Sonnenstunden des schwächsten Monats, um die gesamte Panelleistung in Watt zu erhalten. Teilen Sie diesen Wert durch die Leistung eines Panels, um die Anzahl zu erhalten, und verwenden Sie denselben Wh-Wert, um die Batteriebank zu dimensionieren.

Lohnen sich 12-V-Solarpanels?

Ja, wenn Sie damit eine 12-V-Batterie für Kamera, Torantrieb, Sensor, Wohnmobil oder Boot laden. Ein „12-V“-Panel arbeitet bei maximaler Leistung mit etwa 17–18 V; wählen Sie es daher nach Vmp und Voc in Bezug auf Ihren Regler und nicht nur nach der Wattzahl. Prüfen Sie die Vmp bei jedem Angebot, bevor Sie ein kleines 12-V-Panel mit einer Batterie kombinieren.

Welcher Spannungsregler wird für ein 12-Volt-Solarpanel benötigt?

Ein Laderegler. PWM hält das Panel nahe an der Batteriespannung; MPPT wandelt die überschüssige Panelspannung in Ladestrom um und hilft am meisten im Winter, bei Schatten und bei Arrays mit höherer Spannung. Ein 10-A-12-V-MPPT-Regler mit USB-C-Ausgang ist für $35,47 gelistet.

Kann ich einen 12-V-Gleichstrommotor von einem 12-V-Solarpanel betreiben?

Ein kleiner 12-V-Gleichstromverbraucher kann aus einer 12-V-Mini-Ausgangsbox (Nennstrom 1 A) oder aus einer Batterie laufen, die das Panel über einen Regler lädt. Prüfen Sie zuerst den Strom des Motors gegen die 1-A-Angabe; größere Lasten brauchen den Batterieweg.

Nächster Schritt

Wählen Sie das Panel nach der Batterie, die es lädt, und den Wattstunden, die es im schwächsten Monat ersetzen muss, und danach nach der Fläche, auf der es montiert wird. Senden Sie Last, Batteriespannung, Standort und Montagefläche über individuelle Panel-Angebote anhand eines Umrisses und eines Verbrauchswerts und fordern Sie ein Angebot von LinkSolar an.
