Kit de abrazaderas para placa solar, carril ranurado de 1-5/8 in., negro, 10 piezas

LinkSolar  |  SKU: MNT-RG3035ME-B-10
$2749 USD
Impuestos y envío calculados al finalizar la compra.

Características
  • Kit combinado de 10 piezas: Seis grapas intermedias y cuatro grapas finales proporcionan las posiciones de sujeción requeridas para una disposición de cuatro paneles lado a lado.
  • Formato de perfil de 1-5/8 de pulgada: Los conjuntos de tuercas para canal se adaptan a los canales de perfil estándar compatibles utilizados en estructuras de montaje solar.
  • Ajuste de marco de 30/35 mm: El juego de grapas admite dos grosores comunes de módulos con marco.
  • Aluminio anodizado negro: El acabado de la grapa coordina con los marcos oscuros de los módulos solares y los accesorios de montaje.
  • Conjuntos de grapas completos: Cada grapa incluye su fijación correspondiente, tuerca para canal y retenedor.

Descripción del producto

Este kit de abrazaderas para placa solar combina abrazaderas intermedias y finales negras para fijar una fila de cuatro placas a carriles ranurados compatibles de 1-5/8 pulgadas. El juego de 10 piezas incluye seis abrazaderas intermedias para los bordes contiguos de los módulos y cuatro abrazaderas finales para los bordes exteriores.

Las abrazaderas se ajustan a módulos solares con marco de 30 mm y 35 mm, equivalentes a aproximadamente 1.18-1.38 pulgadas. Los cuerpos de aluminio anodizado negro se combinan con herrajes de acero inoxidable, tuercas de canal y retenedores azules para posicionarlos dentro de un perfil de carril compatible.

Características principales

  • Kit combinado de 10 piezas: Seis abrazaderas intermedias y cuatro abrazaderas finales cubren las posiciones de apriete necesarias en una disposición de cuatro placas contiguas.
  • Formato de carril de 1-5/8 pulgadas: Los conjuntos de tuerca de canal encajan en los carriles ranurados estándar compatibles utilizados en estructuras de montaje solar.
  • Ajuste para marcos de 30/35 mm: El juego de abrazaderas admite dos espesores habituales de módulos con marco.
  • Aluminio anodizado negro: El acabado de las abrazaderas combina con los marcos oscuros de los módulos solares y con los accesorios de montaje.
  • Conjuntos de abrazadera completos: Cada abrazadera incluye su tornillo, su tuerca de canal y su retenedor correspondientes.

Ideal para

  • Cuatro módulos solares con marco instalados uno junto a otro
  • Estructuras compatibles de cubierta, autocaravana y montaje en suelo construidas con carril ranurado estándar
  • Proyectos que requieren abrazaderas intermedias y finales negras a juego para el montaje de placas solares

Detalles y especificaciones

Tipo de producto Kit de abrazaderas intermedias y finales para placa solar
Cantidad por paquete 10 conjuntos de abrazadera completos
Cantidades de abrazaderas 6 abrazaderas intermedias, 4 abrazaderas finales
Color Negro
Tamaños de marco compatibles 30 mm, 35 mm / aproximadamente 1.18-1.38 in.
Formato de canal compatible Carril ranurado estándar de 1-5/8 in.
Material de la abrazadera Aluminio
Acabado Anodizado
Material de los herrajes Acero inoxidable
Dimensiones del artículo 4 x 3 x 3 in. (L x An x Al)

Compatibilidad y notas

  • Este kit de abrazaderas no está previsto para canales de 1-1/4 ni de 1-1/2 pulgadas.
  • Confirme el espesor del marco de la placa y el perfil exacto del carril ranurado antes de realizar el pedido.
  • Siga los requisitos de fijación y par de apriete del fabricante del módulo y del sistema de montaje.
  • Los trabajos de montaje en cubierta y sobre estructura deben ser realizados por un instalador cualificado cuando así se requiera.

Contenido del paquete

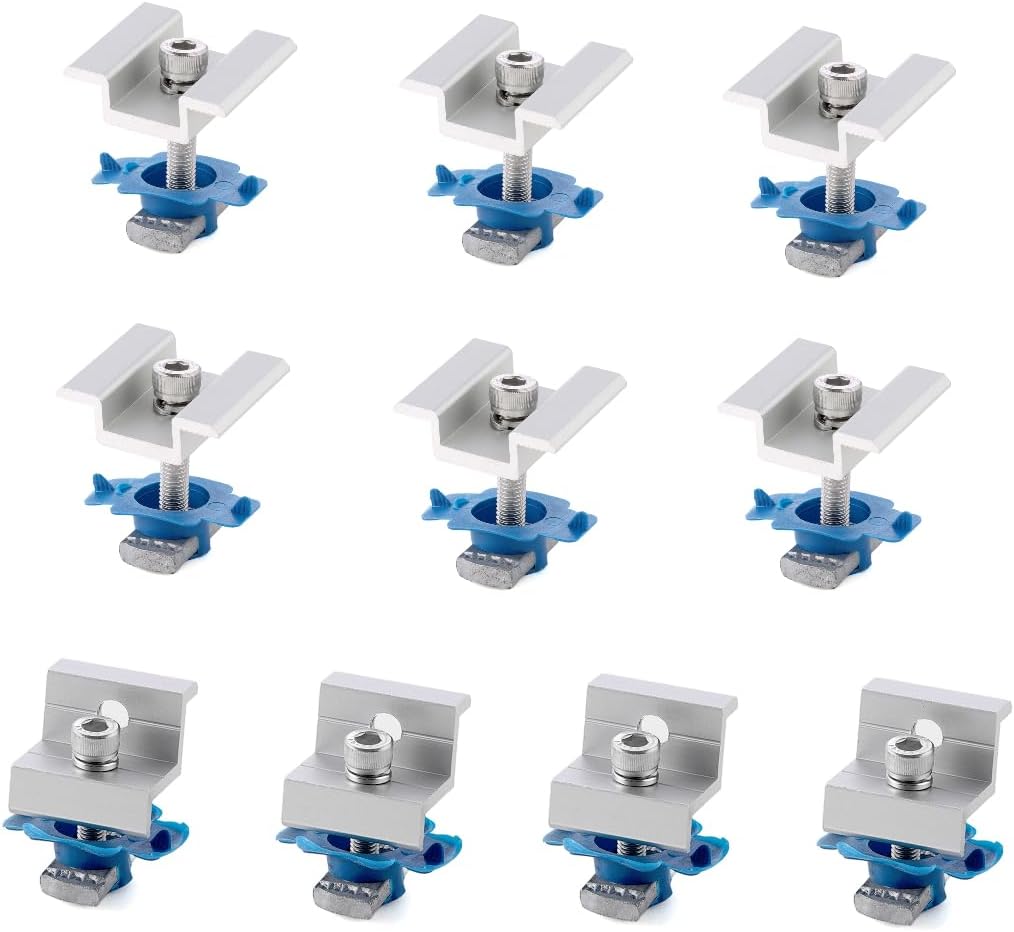

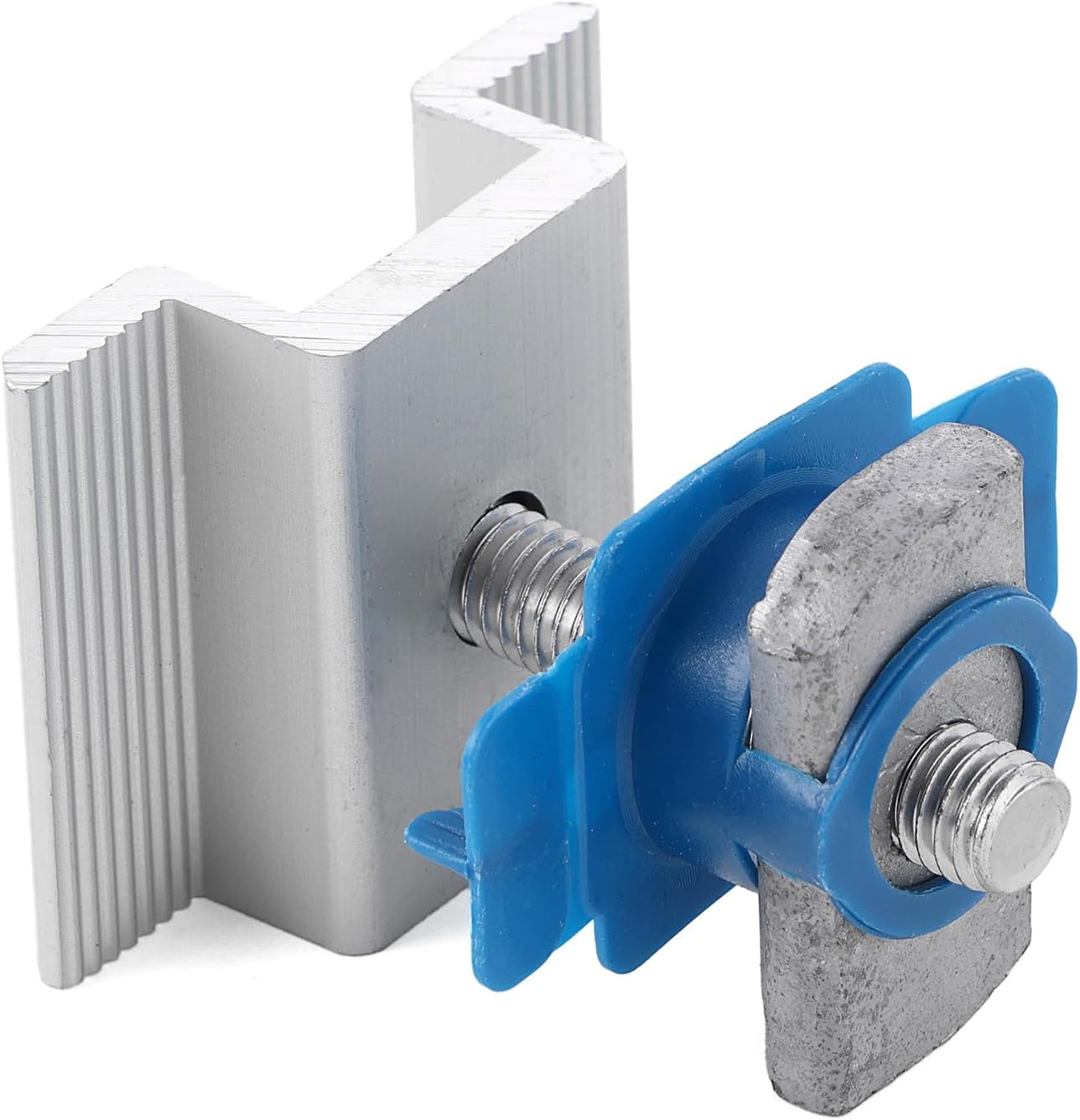

6 x conjuntos de abrazadera intermedia

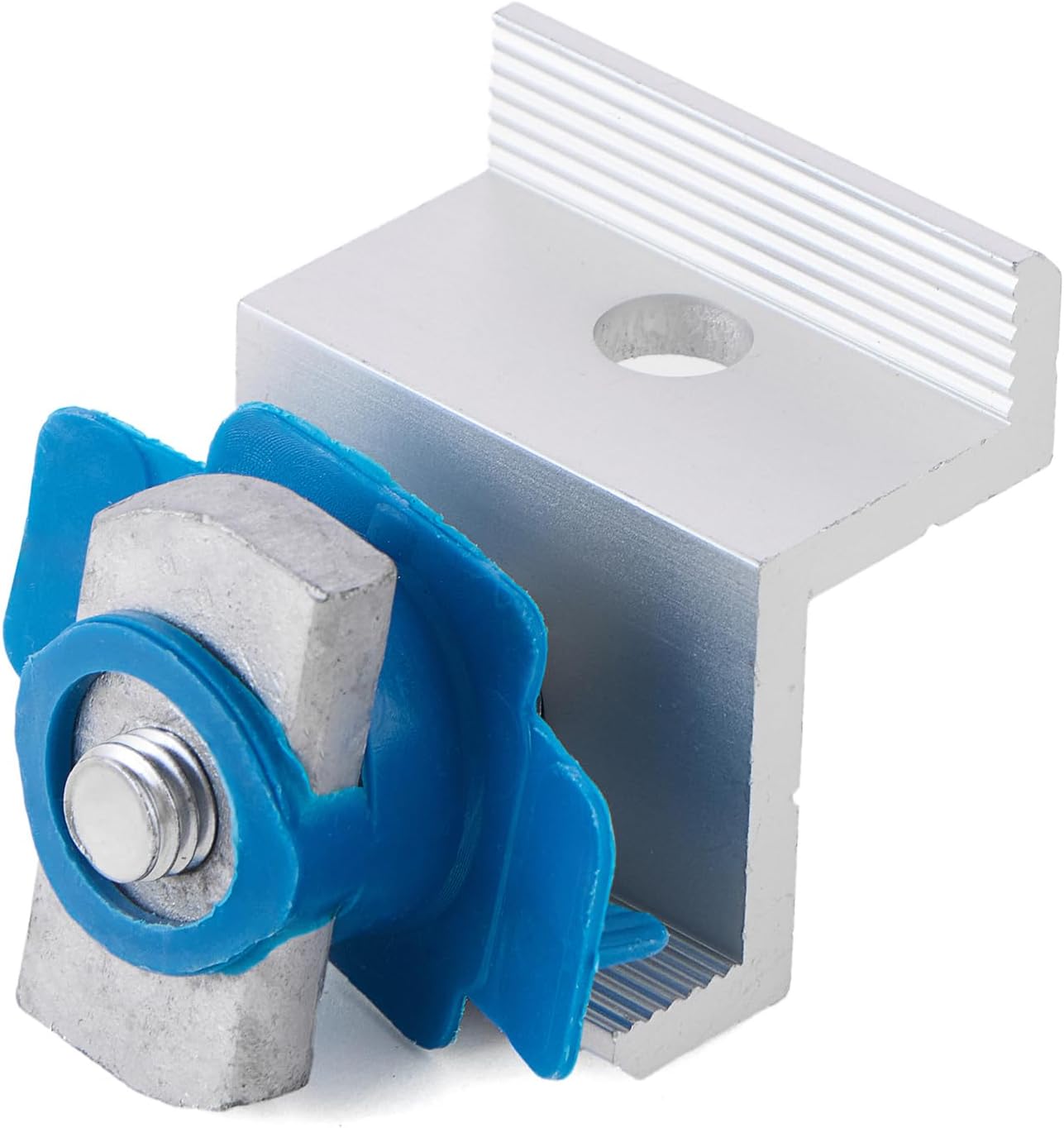

4 x conjuntos de abrazadera final
