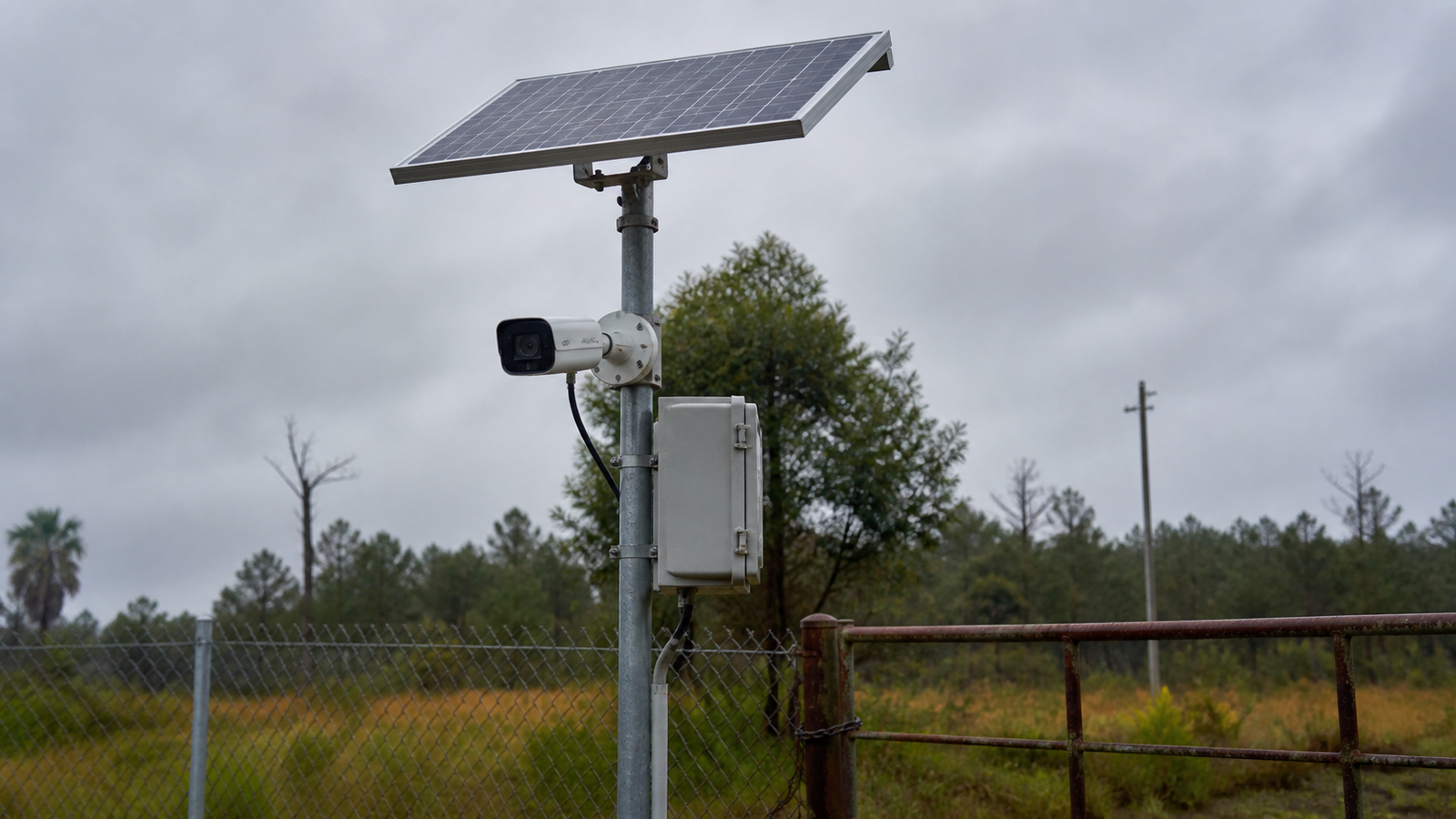

Innan du monterar en 12 V-solpanel för säkerhetskameror bör du först räkna på två saker: kamerans energiförbrukning i wattimmar under 24 timmar och spänningsfallet längs kabeldragningen till monteringspunkten. De flesta serviceärenden med döda kameror kan spåras till det senare — en kabelarea som ingen beräknade innan kabeln drogs över anläggningen. Fastställ båda värdena innan du rör ett enda monteringsfäste.
Den här guiden förklarar varför 12 V är standardbusspänningen för kamerainstallationer, kabeldragningen från panel till kamera, kabelarea och beräkning av spänningsfall, placering av säkring samt dimensionering av batteri för kameror med kontinuerlig inspelning jämfört med händelsestyrda kameror.
Varför 12 V är standardbussen för solcellsdriven CCTV
12 V är standardbussen för solcellsdriven CCTV eftersom de flesta säkerhetskameror, DVR-kort och IR-belysare kan ta emot 12 V DC direkt. Ett 12 V-batteri matar dem direkt, utan omvandlingsförlust och utan någon extra komponent mellan batteriet och lasten.
Ett nominellt 12,8 V LiFePO4-batteripack ligger inom det inspänningsintervall som de flesta 12 V-kameror tolererar, vanligtvis cirka 11–14 V. Varje DC-DC-omvandlare du undviker eliminerar en felpunkt och en tomgångsförbrukning som pågår dygnet runt, oavsett om kameran spelar in eller inte. Batterikemin medför egna avvägningar utöver den nominella spänningen, vilket behandlas i avvägningar mellan batterikemier för kameraanläggningar.
På panelsidan kombineras 12 V-moduler (konstruktionskvalificerade enligt IEC 61215) med antingen en PWM- eller en MPPT-regulator. MPPT återvinner typiskt 15–20 % mer energi i svagt ljus, vilket är viktigt för kameror som spelar in mest i gryning och skymning, när panelens uteffekt är som lägst. Modulens spännings- och strömbeteende under dessa svagt belysta förhållanden följer standardiserad fysik för fotovoltaiska celler, beskriven i DOE:s grunderna i solcellsteknik.
För platser där kameratyper blandas finns paneler med flera spänningar och omkopplingsbar utgång på 5 V/6 V/9 V/12 V via våra partnerfabriker. En panelspecifikation täcker då mer än en enhetsklass på samma stolpe eller i samma kapsling.
12 V är fel busspänning över ungefär 200 W sammanlagd belastning eller vid kabeldragningar på tiotals meter. Om busspänningen fördubblas halveras strömmen för samma effekt, vilket halverar de resistiva kabelförlusterna, och ett stolpkluster med flera kameror som matar en NVR är det vanliga fallet där den beräkningen talar för 24 V. Kopplings- och strömberäkningar för det scenariot finns på vår sida om solcellsdrivna säkerhetskamerasystem. Det är också därför den bästa solpanelen för övervakningskameror väljs utifrån busspänningen: spänningsklass och styrenhetskompatibilitet kommer före wattalet.
Kopplingsschema för 12 V-solcellsdriven CCTV
Den tillförlitliga anslutningsordningen för en 12 V-solcellsdriven CCTV-anläggning är panel → laddstyrenhet → batteri → styrenhetens lastutgång → kamera, med en säkring på varje positiv batteriansluten kabel. Om du följer ordningen korrekt skyddar styrenhetens lågspänningsfrånkoppling kameran automatiskt. Om du ansluter fel (kameran direkt till batteriet eller panelen före batteriet) förlorar du antingen det skyddet eller riskerar att skada styrenheten när den startas första gången.
- Montera panelen och anslut den till styrenhetens PV-ingång med rätt polaritet (stolpmontering är standard för kameror; takinstallationer i Nordamerika omfattas av UL 2703:s regler för monteringssystem). Anslut batteriet till styrenheten före panelen — i de flesta styrenheters manualer krävs denna ordning så att styrenheten först initieras med batterispänning.
- Anslut batteriet till styrenhetens batteripoler via en seriekopplad säkring.
- Anslut kameran till styrenhetens LOAD-utgång, inte direkt till batteriet.
- Ställ in styrenhetens lågspänningsfrånkoppling (LVD) så att kameran inte kan tömma batteriet helt.
- Gör varje genomföring vädertät med kabelförskruvningar och droppslingor innan du stänger kapslingen.
Lastutgången är det avgörande arkitekturbeslutet här. Den ger kameran styrenhetens lågspänningsfrånkoppling utan extra kostnad: när spänningen når LVD-tröskeln bryter styrenheten automatiskt strömmen till lasten. Anslut kameran direkt till batteriet i stället, så försvinner det skyddet — du behöver en separat säkring och en separat LVD-krets för att återskapa det.
Undantaget är laster över lastutgångens aktuella märkström, vanligtvis 10–20 A. De ansluts direkt till batteriet med egen säkring och frånskiljare, inte via styrenheten.
På kvalitetskontrollbilder före leverans från våra partnerfabriker kontrollerar vi rutinmässigt om polariteten är omvänd och om ledningarna saknar märkning. Det vanligaste fel vi hör talas om på fältet vid dessa installationer är inte en trasig komponent — utan kopplingsordningen.
Kabeldimension och spänningsfall: Den tysta kameradödaren
Spänningsfall är den vanligaste orsaken till att ett korrekt dimensionerat 12 V-solkamerasystem ändå slutar fungera på fältet. Batteriet visar normal spänning vid paneländen, medan kameraänden av samma kabel ligger under sin frånkopplingsspänning — mätaren visar godkänt, kameran gör det inte.
Felbilden är förutsägbar: kameran drabbas av underspänning och startar om i en loop vid skymningen, precis när strömförbrukningen når sin topp när IR-lysdioderna slås på och panelens inflöde redan har upphört för dagen. En 12 V-kamera som stängs av runt typiska 10,5–11 V kräver att kabeln inte förlorar mer än cirka 3 % av systemspänningen, ungefär 0,36 V vid 12 V, innan kameran hamnar under den tröskeln.
Matematiken bakom siffran 3 % ryms på en rad: spänningsfall = 2 × enkelriktad kabellängd × ström × resistans per längdenhet. Faktorn 2 täcker returledaren, eftersom strömmen måste gå ut och tillbaka i samma kabeldragning. Resistansvärdena nedan kommer från standardtabeller för koppartråd, inte från uppmätta prover.
| AWG | Resistans (Ω/1000 ft) | Maximal enkelriktad kabelsträcka vid 0,5 A |
|---|---|---|
| 18 AWG | ~6.4 | ≈56 ft |
| 16 AWG | ~4.0 | ≈90 ft |
| 14 AWG | ~2.5 | ≈142 ft |
| 12 AWG | ~1.6 | ≈225 ft |
Dessa siffror förutsätter en jämn kamerabelastning på 0,5 A; om strömmen fördubblas halveras avståndet, och en kamera på 1 A med värmare halverar alla värden i tabellen. När kabeldragningen är fast och redan lång är det billigare att gå upp en kabeldimension än att betala för ett servicebesök för att felsöka en kamera som egentligen aldrig var död. När kabeldragningen blir så lång att inte ens 12 AWG kan hålla spänningsfallet inom gränsen är det precis då 24 V-lösningen som beskrevs tidigare i guiden blir den praktiska lösningen.
Säkring och skydd: Vad ska sitta var?
Ett 12 V-solcellsbaserat CCTV-system behöver en säkring på varje ledare som lämnar batteriets pluspol, placerad så nära polen som installationen tillåter. Batteriet är den enda komponenten i kretsen som kan leverera en brandfarlig ström vid ett fel — panelen och laddningsregulatorn begränsar båda sin utström, men batteriet gör det inte. Varje positiv ledning från batteriet behöver därför ett eget skydd först.
Dimensionera säkringen till ungefär 1,25–1,5× kretsens maximala kontinuerliga ström och bekräfta sedan att själva kabeln är dimensionerad för ett värde över säkringens, inte tvärtom. Säkringen skyddar kabeln mot överhettning; den skyddar inte kameran eller regulatorn.
- Grenen mellan batteri och regulator — huvudsäkring eller likströmsbrytare, dimensionerad till 1,25–1,5× regulatorns maximala kontinuerliga ström.
- Belastningsgrenen efter regulatorn — en mindre säkring för inline-montering, anpassad till kamerakretsen.
- Panelgrenen — täcks vanligtvis av regulatorn, men paneler som överstiger ungefär 10 A eller parallellkopplade paneler får som standard en egen säkring.
Flatstiftsäkringar korroderar snabbt i ventilerade kapslingar, särskilt i installationer nära kusten eller i miljöer med hög luftfuktighet, eftersom de exponerade metallbladen oxiderar först. Använd förseglade säkringshållare för inline-montering eller en säkrad samlingsskena inuti kapslingen, håll IP67-klassade kabelgenomföringar riktade nedåt (gå upp till IP68-genomföringar där kapslingens botten kan översvämmas) och lämna en droppslinga på varje kabel som går in i lådan. En säkringshållare för 2 dollar som slutar fungera på grund av korrosion ger samma döda kamera som ett komponentfel för 200 dollar — be om kvalitetskontrollfoton av kabelutrymmet för alla förmonterade paket.
Kontinuerlig belastning kontra händelsestyrd belastning: dimensionering av 12 V-batteriet
Batteriet i en 12 V-solcellskamera dimensioneras efter belastningsprofilen, inte efter kameramärke eller upplösning. En mobilkamera som strömmar eller laddar upp videomaterial kontinuerligt behöver flera gånger större batterikapacitet än en händelsestyrd kamera som bara aktiveras vid rörelse. Om profilen blir fel kommer panelens och batteriets dimensionering som fungerar bra för den ena kameratypen att tömma batteriet i den andra innan nästa laddningscykel.
Händelsestyrda Wi-Fi- och PIR-kameror ligger i viloläge med låg förbrukning mellan utlösningar och ökar sedan kortvarigt när rörelse väcker sensorn och skickar ett videoklipp till molnet. En 4G-kamera som laddar upp kontinuerligt har en annan arbetscykel: den ligger vanligtvis på i genomsnitt 3–6 W dygnet runt, och det beror på det alltid aktiva mobilmodemet som upprätthåller anslutningen, inte på själva bildsensorn. Det är modemet du ska dimensionera för, inte kameran.
Fullständiga kalkylblad för effektbudgetar i system med kontinuerlig uppladdning finns i vår guide om effektplanering för solcellsdrivna mobilnätskameror, och den överföringsväg du väljer påverkar dimensioneringsberäkningen innan batterikapaciteten ens kommer in i bilden – se effektdimensionering för 4G- respektive wifi-kameror för hur de olika alternativen påverkar strömförbrukningen.
Att anpassa batterikapaciteten efter solinstrålningen även utanför detta kameraområde följer samma logik som beskrivs i grunderna i solenergi med energilagring från USA:s energidepartement. Kabeldragningsreglerna i den här guiden gäller på samma sätt oavsett vilken belastningsprofil du dimensionerar för.
Vanliga frågor om 12 V-solkameror
Kan jag ansluta en solpanel direkt till en övervakningskamera?
Nej, en solpanel bör inte driva en övervakningskamera direkt om driften ska vara tillförlitlig. Panelens uteffekt varierar med ljuset, vilket gör att kameran får underspänning och startar om utan utjämning. En laddningsregulator och ett batteri jämnar ut strömförsörjningen, och regulatorns belastningsanslutning ger dessutom skydd genom frånkoppling vid låg spänning, så att kameran stängs av korrekt i stället för att få underspänning.
Vilken kabeldimension behöver jag för en solcellsdriven övervakningskamera?
För en typisk kamera på 0,5 A vid 12 V, med spänningsfallet under 3 %, klarar 18 AWG-kabel sträckor på ungefär 17 meter enkel väg. 14 AWG ökar detta till ungefär 43 meter, enligt standardtabeller för kopparkabel. Om strömmen fördubblas halveras den säkra sträckan ungefär.
Kan en solpanel driva två kameror?
Ja, en solpanel kan driva två kameror om panelen och batteriet dimensioneras för den sammanlagda belastningen under 24 timmar och den gemensamma kabeldragningen håller spänningsfallet inom den tillåtna gränsen. Kabeldragningen går från panel till regulator till batteri, och varje kamera har en separat säkring på belastningssidan, så att ett fel i den ena inte slår ut den andra.
Levereras de här systemen förkopplade?
Ja, förintegrerade 12 V-strömförsörjningskit för kameror från våra partnerfabriker levereras med regulator, batteri och säkringar redan installerade samt märkta kablar, tillsammans med CE-/RoHS-deklarationer och fabrikens ISO 9001-certifikat i dokumentpaketet. Kompletta system börjar vid MOQ 10 uppsättningar, och provexemplar offereras per konfiguration före en fullständig beställning.
Slutsatsen: välj systemspänning utifrån belastning och kabellängd, dra kabeln via regulatorns belastningsanslutning och dimensionera kabeln utifrån tabellen över spänningsfall ovan – då slipper du de flesta ärenden om att ”solkameran slutade fungera”. Ange hur många kameror du har, kabellängderna och platsen, och begär en granskning av kabeldragningen.
