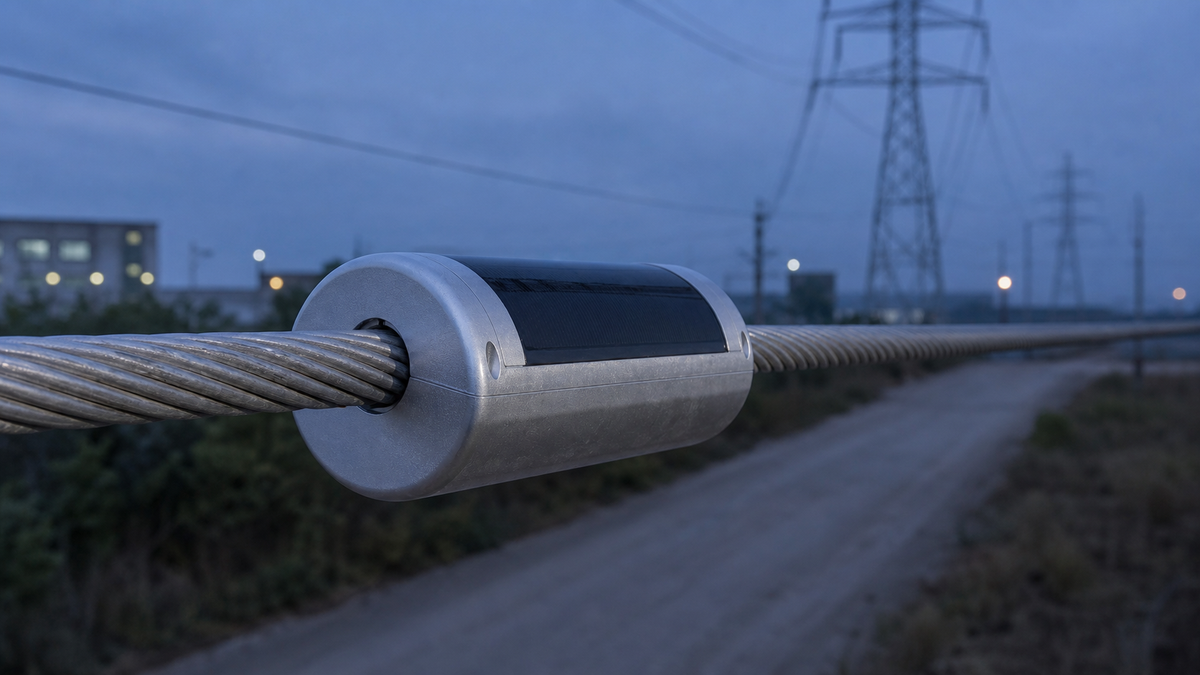

Alimentation hybride pour la surveillance des pylônes électriques

Pourquoi l'hybride surpasse l'alimentation à source unique

Les conceptions d'alimentation à source unique pour la surveillance des lignes électriques présentent des défaillances prévisibles. La question n'est pas de savoir si elles échouent, mais quand — et à quel point les temps d'arrêt deviennent coûteux.

La récupération d'énergie par TC extrait l'énergie du champ magnétique autour d'un conducteur sous tension. Sur une ligne 110 kV transportant 200 A, un TC à noyau ouvrant standard peut fournir 20-60 W en continu. C'est suffisant pour alimenter un nœud de surveillance, une radio de communication, tout en maintenant la charge d'entretien d'une batterie. Le piège : lors des coupures de ligne, des arrêts de maintenance ou des périodes nocturnes à faible charge, la production du TC tombe à zéro. Les alimentations basées uniquement sur TC peuvent subir de longues fenêtres sans production pendant les périodes de faible charge ; les conceptions hybrides sont précisément conçues pour combler ces manques.

L'énergie solaire élimine la dépendance aux coupures de ligne. Un panneau solaire monocristallin de 40 W doté d'un régulateur MPPT à 97,5% de rendement peut capter 120-200 Wh par jour sous des climats tempérés, même en cas d'ombrage partiel causé par la structure du pylône. La limite reste saisonnière : l'irradiation hivernale sous les latitudes septentrionales chute drastiquement par rapport aux pics estivaux, et l'accumulation de neige sur les panneaux peut réduire considérablement la production pendant plusieurs jours consécutifs.

L'avantage de l'hybride réside dans la redondance associée à des modes de défaillance complémentaires. Lorsque la ligne est sous tension, le TC assure la charge de base et recharge la batterie. Lorsque la ligne est hors tension, le solaire et l'énergie stockée prennent le relais. Les indicateurs de passage de défaut à alimentation hybride affichent régulièrement un taux de disponibilité nettement supérieur, sur des périodes de déploiement comparables, à celui des unités traditionnelles à énergie solaire seule sur le même couloir.

D'après l'expérience de nos usines partenaires, l'erreur de commande la plus fréquente consiste à spécifier un système à TC principal sans tenir compte de la durée totale d'interruption : supposer que quelques heures de relais sur batterie couvriront les plages de maintenance, alors que les coupures réelles durent bien plus longtemps lors des réparations de lignes en saison des tempêtes. Côté solaire, une erreur courante de dimensionnement consiste à concevoir un système à priorité solaire pour un couloir nordique sans prendre en compte la faiblesse des heures d'ensoleillement de pointe en décembre — des batteries dimensionnées pour des moyennes annuelles peuvent s'épuiser en plein hiver, déclenchant à chaque fois un déplacement de camion non planifié dont le coût dépasse celui du sous-système d'alimentation complet. Le calculateur PVWatts montre que l'insolation de décembre à 45°N de latitude représente environ un tiers de celle de juin — un ratio qui surprend les ingénieurs habitués au dimensionnement sur des moyennes annuelles.

Trois architectures hybrides

Tous les systèmes hybrides ne sont pas câblés de la même manière. Le choix entre TC principal, solaire principal et véritable parallèle dépend du profil de charge de votre ligne, de la ressource solaire géographique et de votre objectif de disponibilité.

TC principal + secours solaire

Dans cette configuration, l'unité TC constitue la source d'énergie principale. Un convertisseur DC-DC stabilise la sortie variable du TC (qui fluctue avec le courant de ligne) vers un bus fixe de 12 V ou 24 V. Les panneaux solaires et la batterie sont raccordés à un circuit de charge secondaire. Lorsque la production du TC descend en dessous de la demande de charge, un circuit OU à diodes ou un commutateur actif bascule sur la batterie. Le solaire recharge la batterie pendant la journée.

Cette architecture convient aux couloirs de transport à forte charge où la ligne transporte >100 A pendant plus de 90%+ de l'année. Le champ solaire peut être plus compact — souvent 20-40 W — car sa fonction est l'entretien de la batterie et non l'alimentation de la charge principale. Les systèmes à TC principal sont le choix courant pour les nœuds hybrides sur les lignes de 69 kV et plus, où le courant de charge est suffisamment élevé et stable pour les maintenir.

Solaire principal + complément par TC

Ici, le champ solaire et la batterie sont dimensionnés pour supporter l'intégralité de la charge indéfiniment. Le TC agit comme un chargeur d'appoint pendant la journée, réduisant la profondeur de décharge de la batterie et prolongeant sa durée de vie. La nuit ou pendant les coupures, la batterie se décharge normalement.

Cette approche fonctionne sur les départs de distribution à plus faible courant (<50 A en général) où la puissance du TC est marginale, ou dans les régions à fort ensoleillement (Arizona, Californie, Australie) où l'irradiation est fiable toute l'année. Le compromis réside dans un panneau solaire plus grand (60-100 W) et une batterie de plus forte capacité (50-100 Ah) pour couvrir des périodes nuageuses de plusieurs jours sans l'aide du TC.

Parallèle pur avec commutation intelligente

La conception la plus robuste — et la plus complexe — achemine les deux sources vers un bus DC commun via une unité de gestion de l'énergie (PMU) intelligente. La PMU surveille en temps réel la tension des sources, l'état de charge (SoC) de la batterie et le courant de charge. Elle sélectionne dynamiquement la source optimale au lieu de s'appuyer sur une priorité fixe.

Les PMU avancées communiquent avec le nœud de surveillance par Modbus ou bus CAN, transmettant la télémétrie d'alimentation en parallèle des données de capteurs. Ceci est précieux pour les gestionnaires de réseau déployant des programmes de maintenance prédictive : une chute soudaine de la production du TC combinée à une tension de batterie stable peut indiquer un défaut de ligne avant même que le capteur ne déclenche une alarme. Les gestionnaires de réseau équipés d'une alimentation hybride avec télémétrie signalent fréquemment une localisation plus rapide des défauts.

La logique de commutation : quand utiliser chaque source

L'intelligence d'un système hybride réside dans sa logique de commutation. Une mauvaise logique transforme l'avantage de la double source en un point de vulnérabilité.

La commutation par seuil de courant est l'approche la plus simple. Lorsque le courant de ligne dépasse ~50 A, la puissance du TC est suffisamment stable pour servir d'alimentation principale. En dessous de 50 A, la tension du TC s'effondre de manière non linéaire et le système bascule sur la batterie/solaire. Le seuil de 50 A n'est pas arbitraire : il correspond au courant d'excitation minimal pour la plupart des TC à noyau ouvrant de 50 mm utilisés dans la surveillance des lignes aériennes (CEI 61869-2, 2012).

La priorité surveillée par tension ajoute une couche de protection de la batterie. Même lorsque le courant de ligne dépasse le seuil, si le SoC de la batterie descend sous 20%, la PMU peut forcer un mode solaire principal en journée pour recharger la batterie. Cela évite les dommages liés aux décharges profondes sur les batteries au plomb, qui perdent une part importante de leur durée de vie en cycles si elles sont régulièrement déchargées en dessous de 50% de SoC.

La vitesse de transfert de défaut est cruciale pour la continuité des capteurs. Une commutation par relais mécanique prend 5-20 ms — ce qui reste acceptable pour les enregistreurs de données et la télémétrie horaire. Pour les relais de protection en temps réel exigeant une réponse inférieure à une période de cycle, la commutation statique à semi-conducteurs avec des réseaux MOSFET ou IGBT permet d'atteindre des temps de transfert <100 μs. Nos usines partenaires fabriquent des PMU avec les deux options : à relais pour la surveillance de distribution soumise à des contraintes budgétaires, statique pour les applications de protection de transport.

Dimensionnement de la batterie pour les systèmes hybrides

La capacité de la batterie dans un système hybride n'obéit pas à la règle du « plus gros possible ». Elle dépend du nombre de jours d'autonomie, de la limite de profondeur de décharge et du déclassement thermique.

Le mode relais (10-20 Ah) couvre les courtes coupures du TC : plages de maintenance, défauts de ligne brefs ou périodes nocturnes à faible charge. Une batterie LiFePO4 de 12 V 15 Ah stocke 180 Wh d'énergie utilisable (à 80% de DoD). Cela permet d'alimenter en relais un nœud de surveillance de 5 W pendant 28 heures — suffisant pour la majorité des opérations de maintenance programmées. Le mode relais est la norme pour les architectures à TC principal où le solaire est présent sans être sollicité pour une autonomie de plusieurs jours.

Le mode principal (50-100 Ah) couvre de longues périodes nuageuses sans appoint du TC. Une batterie LiFePO4 de 12 V 80 Ah à 80% de DoD délivre 768 Wh. Pour une charge moyenne de 6 W (nœud + réchauffeur + radio), cela représente 5,3 jours d'autonomie. Le mode principal est requis pour les architectures à solaire principal dans les régions subissant >3 jours nuageux consécutifs par mois d'hiver.

Le déclassement thermique est incontournable pour les équipements de lignes aériennes. Les cellules LiFePO4 conservent 70-80% de leur capacité à -20°C, tandis que les batteries au plomb chutent à 30-50%. Pour des installations dans le Minnesota, le Montana ou l'Alberta, le LiFePO4 n'est pas un luxe — c'est une exigence pour garantir l'autonomie hivernale. Nos usines partenaires fournissent des packs LiFePO4 équipés d'un système de gestion de batterie (BMS) intégré certifié pour un fonctionnement de -30°C à 60°C.

Comparatif de coûts : hybride vs solaire seul vs TC seul

Le coût initial du matériel ne représente qu'une partie de l'équation. Pour des infrastructures destinées à rester en service 10-15 ans, le coût total de possession (TCO) distingue les architectures viables des gouffres financiers.

Le calcul du TCO bascule en faveur de l'hybride grâce au poste lié aux temps d'arrêt. Un seul déplacement de camion vers un pylône de transport isolé coûte $300-600 en main-d'œuvre et carburant. Si un système à TC seul nécessite 3-4 déplacements de camion non planifiés par décennie à cause de batteries à plat consécutives aux coupures, il dépasse rapidement le surcoût initial du système hybride. Une analyse menée en 2023 par le Pacific Northwest National Laboratory sur l'alimentation des capteurs distants a démontré que les architectures hybrides atteignaient leur seuil de rentabilité par rapport au solaire seul au bout de 4,2 ans en moyenne, et au bout de 5,8 ans par rapport au TC seul (PNNL, 2023).

D'après notre expérience d'approvisionnement, les intégrateurs qui spécifient d'emblée des systèmes hybrides évitent le « piège de la mise à niveau ultérieure » — remplacer une installation à source unique défaillante par une solution hybride dès la première coupure hivernale. La main-d'œuvre de rénovation coûte 2-3 fois plus cher que l'installation initiale, car les monteurs doivent consigner la ligne ou travailler sous tension.

Retours d'expérience terrain des gestionnaires de réseau

La théorie et les tableaux de TCO ne révèlent qu'une partie de la réalité. Le reste provient de la confrontation du matériel avec la météo, la faune et l'erreur humaine sur le terrain. Au cours des cinq dernières années, nos usines partenaires ont accompagné des déploiements d'alimentation hybride sur quatre continents. Trois enseignements majeurs se dégagent.

Le problème du « chauffage oublié »

Un grand gestionnaire de réseau du Sud-Ouest américain a déployé 40 indicateurs de passage de défaut à alimentation hybride sur un couloir de 138 kV en 2022. Le cahier des charges prévoyait un panneau de 20 W et une batterie de 20 Ah — adéquats sur le papier pour un nœud de 5 W sous un climat de 5,5 heures de soleil de pointe. Ce que la conception n'avait pas anticipé était le réchauffeur de boîtier. Une vague de froid en janvier a fait chuter les températures nocturnes à −8°C. Les éléments chauffants ont fonctionné 14 heures par jour, portant la charge moyenne à 12 W. En 72 heures, 28 des 40 nœuds sont passés en arrêt pour sous-tension. Cause racine : batterie dimensionnée pour la charge seule, sans inclure le chauffage. Après remplacement par des batteries de 40 Ah, l'ensemble du parc a fonctionné sans incident l'hiver suivant.

L'enseignement : intégrez systématiquement le réchauffeur dans votre bilan de puissance avant de dimensionner la batterie. Si la spécification n'en prévoit pas, vérifiez si l'électronique est qualifiée pour la température ambiante minimale enregistrée à cette latitude. La base de données climatique PVWatts répertorie les historiques de températures minimales par zone géographique — un recoupement précieux pour tout déploiement électronique en extérieur.

L'angle mort de la charge de neige

Une coopérative municipale du nord de l'État de New York a installé des nœuds à solaire principal sur un départ de distribution de 69 kV en 2021. Les panneaux ont été montés à plat sur la traverse par souci de simplicité structurelle. Après une tempête en mars ayant déposé 18 pouces de neige humide, la production est tombée quasiment à zéro pendant cinq jours. Les batteries de 50 Ah, prévues pour 3 jours d'autonomie, se sont vidées le 4e jour. La coopérative a retenu que l'angle d'inclinaison compte tout autant que la puissance crête. Les panneaux inclinés à 45° ou plus évacuent la neige en 24–48 heures ; les panneaux plats peuvent retenir la neige pendant une semaine.

Pour les systèmes hybrides, le TC offre un filet de sécurité partiel lors des épisodes neigeux — sous réserve que la ligne soit en charge. Mais lors des coupures causées par des tempêtes (le scénario précis où la surveillance est la plus critique), le TC ne produit rien et le solaire est sous la neige. C'est pourquoi les PMU en parallèle pur avec une autonomie de batterie de 7 jours sont la norme dans les zones de rusticité USDA 5 et inférieures. Nos usines partenaires fournissent des coffrets de batterie chauffés équipés de coussins thermostatiques de 5 W pour ces déploiements.

Les lacunes lors de la mise en service

Un mode de défaillance fréquent ne dépend en rien de la qualité du matériel, mais découle entièrement du contrôle lors de l'installation. Un audit mené en 2023 par un consortium industriel sur 12 projets de surveillance à distance a révélé que 7 présentaient des erreurs de câblage dans la configuration du régulateur de charge : panneaux branchés en polarité inversée, cavaliers de tension de batterie configurés sur 24 V au lieu de 12 V, ou bornes de charge reliées directement à la batterie (court-circuitant la coupure basse tension du régulateur). Il ne s'agit pas de défauts de fabrication, mais d'oublis à la mise en service qu'un contrôle de 10 minutes au multimètre aurait permis d'éviter.

Nos usines partenaires livrent chaque kit hybride avec une liste de contrôle de mise en service plastifiée pour un usage sur le terrain. Elle détaille les étapes de vérification de tension en trois points : circuit ouvert du panneau, batterie au repos et charge sous consommation nominale. Nous incluons également un dongle USB de surveillance de puissance qui enregistre la tension, le courant et l'état de charge pendant les 30 premiers jours — des données suffisantes pour détecter les erreurs de dimensionnement avant qu'elles n'entraînent des pannes. Pour les déploiements de plus de 20 nœuds, nous recommandons un projet pilote : tester un système complet sur banc pendant deux semaines, puis l'installer sur le site le plus exigeant pendant 30 jours avant de passer commande des volumes de production. Ce léger délai initial évite le retard bien plus lourd d'une mise à niveau sur tout un parc.

Liste de contrôle d'approvisionnement et d'intégration

Spécifier un système d'alimentation hybride implique d'aligner les exigences électriques, mécaniques et environnementales sur trois sous-systèmes. Voici ce que notre équipe d'ingénierie valide auprès de nos partenaires de fabrication avant l'expédition de toute commande sur mesure.

Électrique :

• Confirmez que le rapport de transformation et la charge de précision (burden) du TC correspondent à la plage de courant de votre ligne (typiquement 50-1 000 A au primaire).
• Vérifiez que la plage de tension d'entrée du régulateur MPPT couvre la tension en circuit ouvert (Voc) de votre panneau à -40°C (la Voc augmente avec le froid).
• Spécifiez la tension du bus DC (12 V, 24 V ou 48 V) selon la charge et la longueur des câbles.
• Dimensionnez la batterie selon la formule : jours d'autonomie × charge journalière × facteur de déclassement thermique de 1.25.

Mécanique :

• La fixation du panneau doit résister aux charges de vent sur pylône selon la norme CEI 61215 (charge d'essai minimale de 2 400 Pa).
• L'installation du TC nécessite des unités à noyau ouvrant compatibles avec perche isolante pour les travaux sous tension.
• Indice de protection du boîtier : IP65 minimum en pied de pylône extérieur ; IP67 en cas d'exposition aux pluies battantes ou à la neige.
• Gestion des câbles : les colliers de serrage résistants aux UV et les gaines de protection ne sont pas des options facultatives. Les écureuils, les corbeaux et les branches chargées de glace endommagent tous les câblages à nu. Utilisez des gaines métalliques blindées pour les passages de câbles à moins de 3 mètres, ainsi que des colliers de serrage en acier inoxydable autobloquants certifiés pour 20 ans d'exposition aux UV. Les gestionnaires de réseau qui omettent les gaines blindées constatent régulièrement des remplacements annuels récurrents de câblage dus à la faune et au gel ; l'adoption de gaines blindées réduit ce taux à un niveau quasi nul.

Environnement et conformité :

• La plage de température de fonctionnement de tous les composants doit couvrir les extrêmes locaux. Exigez les rapports d'essais en usine attestant d'un démarrage à froid à la température minimale de conception, et non un simple indice de stockage.
• Pour les projets fédéraux américains ou liés au DoD, vérifiez le statut de conformité FEOC des panneaux solaires conformément à la section 847 du FY2026 NDAA.
• Marquage CE pour les déploiements dans l'UE ; FCC Part 15 pour les modules radio intégrés.
• Protection contre la foudre : l'électronique installée sur pylône nécessite des parafoudres sur les entrées solaire et TC. Un seul coup de foudre induit sans protection peut détruire la PMU et le capteur qu'elle alimente. La norme CEI 62305-3 définit des niveaux de protection contre les surtensions pour les pylônes de télécommunication qui s'appliquent également aux nœuds de surveillance.
• Résistance à la corrosion : dans les zones côtières ou à forte pollution industrielle, exigez des cadres en aluminium anodisé et de la visserie en acier inoxydable. Le brouillard salin accélère la corrosion galvanique entre métaux dissemblables — une cause fréquente de rupture des fixations de panneaux en l'espace de 3–5 ans près des côtes.

Vous avez besoin d'un panneau adapté aux dimensions spécifiques d'une plateforme de pylône ? Nos usines partenaires fabriquent des panneaux solaires sur mesure allant de 35 × 22 mm jusqu'aux formats de modules standard, avec une tension de sortie de 3 V à 48 V. Pour les projets de surveillance de lignes de transport, nous fournissons couramment des panneaux MPPT de 12 W ou 25 W avec régulateurs intégrés à 97,5% de rendement — la sensibilité en faible luminosité est essentielle lorsque les panneaux subissent l'ombrage partiel des charpentes métalliques.

Découvrez nos options de panneaux solaires sur mesure ou échangez avec notre équipe d'ingénierie sur vos besoins d'alimentation pour la surveillance de lignes.

L'alimentation hybride n'est pas un luxe pour la surveillance des lignes électriques — c'est une gestion des risques. Le surcoût initial modéré est rapidement amorti par la suppression des déplacements de camion et des pertes de données que les systèmes à source unique accumulent sur une décennie.
