Réponse rapide : Dimensionnez les panneaux solaires pour la surveillance des lignes électriques de 2.5 à 4 fois la consommation énergétique quotidienne de la charge utile, en utilisant des panneaux de 6W à 20W avec encapsulation ETFE, des batteries LiFePO4 de 30-100Ah et des régulateurs MPPT. Tenez compte du déclassement thermique (25-40% de la valeur STC en été), des pertes par encrassement (10-20%) et prévoyez 5-7 jours d'autonomie de batterie pour assurer la fiabilité hivernale. Obtenir une spécification de bilan de puissance →
La défaillance de système d'alimentation la plus fréquente observée lors des retours terrain ne provient ni du capteur, ni du module de communication, ni du GPS. Elle provient du panneau. Plus précisément de l'écart entre les promesses de la fiche technique aux conditions STC et le rendement réel du panneau fixé sur un pylône en acier à 60°C ambiant avec six mois de salissures à sa surface.
Ce guide détaille précisément comment dimensionner un panneau solaire pour la surveillance des lignes électriques aériennes : systèmes hybrides TC (transformateur de courant), détecteurs de galop de conducteurs, capteurs de charge de givrage. Tableaux de spécifications, calculs de tension, compromis d'encapsulation. Sans superflu.
La problématique du bilan de puissance
Les capteurs de surveillance des lignes électriques sont bien différents des installations solaires en toiture. Vous n'alimentez pas un onduleur réseau. Vous devez maintenir en fonctionnement continu une charge utile de 0.5–3W 365 jours par an sur un pylône où personne ne se déplace pour la maintenance.
Voici à quoi ressemble la charge utile type d'un capteur :
| Composant | Consommation | Cycle de fonctionnement |
|---|---|---|
| MCU + capteurs (température, inclinaison, vibration) | 50–200 mW | Continu |
| Radio LoRa | 100–500 mW | Intermittent (rafales TX) |
| Modem 4G/LTE | 1–3 W | Téléversements périodiques |
| Récepteur GPS/BeiDou | 100–300 mW | Point de positionnement périodique |
| Élément chauffant (climat froid) | 1–5 W | Saisonnier |
Un détecteur de galop de conducteurs uniquement LoRa consomme environ 0.3W en moyenne. Une plateforme hybride complète avec récupération d'énergie par TC, liaison 4G et GPS atteint facilement 1.5–3W en continu. Le panneau solaire doit couvrir cette charge moyenne tout en rechargeant la batterie tampon — avec une marge pour l'hiver, la pluie et la poussière. L'encrassement peut réduire de plusieurs pour cent la production annuelle lorsque les panneaux ne sont jamais nettoyés — davantage dans les couloirs poussiéreux ou à fort taux de pollen — et le déclassement thermique peut réduire considérablement le rendement estival bien en dessous de la valeur STC nominale.
Dimensionner le panneau : les calculs essentiels
Oubliez les valeurs STC. Personne n'obtient 1000 W/m² à 25°C sur un pylône de transport d'électricité. Déclassement en conditions réelles pour cette application :
| Facteur | Déclassement | Remarques |
|---|---|---|
| Température (surface du pylône à 60°C) | -15 à -20% | Les pylônes en acier chauffent fortement |
| Angle d'inclinaison (montage vertical/quasi vertical) | -20 à -40% | Les panneaux sont souvent montés à plat contre la face du pylône |
| Encrassement (poussière, fientes d'oiseaux, pollen) | -10 à -25% | Aucune équipe de nettoyage n'intervient |
| Heures d'ensoleillement hivernal (latitude 40°N) | -50 à -60% par rapport à l'été | 3–4 heures de soleil de crête → 1.5–2h |
| Pertes dans les câbles + régulateur de charge | -5 à -10% | Longueurs de câbles plus importantes sur les pylônes |
Pire scénario combiné : vous n'obtenez que 25–40% de la valeur STC en hiver.
Un panneau d'une puissance nominale de 6W fournit environ 1.5–2.4W de puissance de charge utile en janvier à 40°N. C'est très juste pour une charge continue de 1.5W en plus de la recharge de la batterie.
La formule de dimensionnement :
Puissance du panneau (STC) ≥ (Charge moyenne × 24h) / (Heures de soleil de crête × Rendement du système)Pour une charge moyenne de 1.5W à une latitude de 40°N en hiver :
- Besoin énergétique quotidien : 1.5W × 24h = 36 Wh
- Heures de soleil de crête en hiver : ~2h (mois le plus défavorable)
- Rendement global du système : 0.35 (température + inclinaison + encrassement + régulateur)
- Panneau requis : 36 / (2 × 0.35) = 51W STC
Cela semble élevé — et ça l'est. C'est précisément la raison d'être de la récupération d'énergie par TC (transformateur de courant) : compléter le solaire lorsque l'ensoleillement fait défaut. Un système hybride TC + solaire doté d'un parc de batteries Li-ion de 7.4V/10Ah (74 Wh de stockage) vous offre une autonomie de plusieurs jours, et la récupération par TC assure la charge de base lorsque des courants primaires circulent à 5–20A.
Pour les systèmes 100% solaires (comme les détecteurs de galop de conducteurs sur des portées hors tension ou des lignes à faible courant), vous devez dimensionner le panneau pour supporter l'intégralité de la charge. Un mini panneau solaire de 3–6W convient pour des charges utiles LoRa inférieures à 0.5W si vous disposez d'une exposition correcte et d'une batterie généreuse.
Architecture de tension : adapter sous peine de pertes
Une mauvaise adaptation de tension est le moyen le plus rapide d'endommager un régulateur de charge ou de priver un capteur d'énergie. Architectures courantes :
| Type de système | Tension de batterie | Vmp du panneau solaire | Méthode de charge |
|---|---|---|---|
| Détecteur de galop de conducteurs LoRa | 3.7V (1S Li-ion) | 5–6V | Régulateur direct ou linéaire |
| Plateforme PLM hybride TC | 7.4V (2S Li-ion) | 9–12V | MPPT ou CC/CV |
| Unité d'analyse de givrage par IA | 9.6V (3S LiFePO4) | 12–18V | MPPT |
| Systèmes plomb-acide historiques | 12V | 18–22V | PWM ou MPPT |
La tension Vmp (tension au point de puissance maximale) du panneau doit dépasser la tension de charge de la batterie avec une marge suffisante pour que le régulateur de charge puisse fonctionner — généralement de 2 à 4V au-dessus de la tension de pleine charge de la batterie. Trop basse, le régulateur ne peut pas injecter de courant. Trop haute, vous gaspillez de l'énergie sous forme de chaleur dans le régulateur.
Pour les systèmes lithium de 7.4V courants dans les plateformes de surveillance des lignes électriques modernes, un panneau avec une Vmp de 9–12V constitue le point d'équilibre idéal. Nous fournissons des mini panneaux solaires sur mesure avec des tensions de sortie de 3V à 48V — de sorte que la tension du panneau corresponde exactement à votre architecture de charge, sans marge inutile ni convertisseur DC-DC externe consommant 5–10% de l'énergie collectée.
Technologie de cellules : pourquoi l'IBC compte à cette échelle
À 6W, chaque fraction de pour cent compte. Vous ne recouvrez pas un toit avec des panneaux de 400W où 0.5% de différence de rendement est négligeable. Vous travaillez avec une surface de panneau d'environ 150×200mm. Le rendement des cellules détermine directement si votre équipement s'intègre dans l'espace de montage disponible sur le pylône.
Cellules mono PERC standard : rendement de module de 20–21%. Cellules SunPower IBC : 22–24%. Cet écart de 3–5% permet d'obtenir un panneau physiquement plus compact pour une même puissance — ou une puissance supérieure pour un même encombrement. Les cellules à contact arrière IBC sont également reconnues pour maintenir un rendement plus élevé en cas d'ombrage partiel et de températures élevées, des conditions fréquentes sur les pylônes de transport d'électricité.
Dans le cadre de nos approvisionnements : nous intégrons des cellules SunPower IBC (formats 125mm et 166mm) dans nos mini panneaux solaires. Le surcoût existe, mais pour la surveillance des lignes électriques où l'envoi d'une équipe sur un pylône coûte plus de 500 $, le coût de la cellule solaire reste insignifiant face au coût d'une intervention sur site pour remplacer un panneau sous-dimensionné.
Encapsulation : un choix décisif sur 10 ans
Les capteurs pour lignes électriques sont conçus pour durer dix ans. Le panneau solaire doit offrir la même longévité.
| Encapsulation | Résistance aux UV | Poids | Durabilité | Coût | Idéal pour |
|---|---|---|---|---|---|
| ETFE | Excellente (20+ ans) | Faible | Haute tolérance à la flexion | $$$ | Montages sur surfaces courbes de pylônes, UV intenses |
| Verre trempé | Excellente (25+ ans) | Élevé | Meilleure résistance aux impacts | $$ | Montage à plat, zones de grêle |
| Stratifié PET | Faible (jaunissement en 2–3 ans) | Le plus faible | Faible | $ | Intérieur / prototypes uniquement |
Pour la surveillance des lignes électriques : ETFE ou verre, sans compromis. Le PET jaunit en 2–3 ans d'exposition en extérieur, et ce jaunissement entraîne une chute de puissance — exactement le mode de défaillance qui met un capteur hors service au bout de 3 ans quand plus personne n'y prête attention.
L'ETFE s'impose lorsque le poids et la flexibilité de montage sont déterminants (surfaces courbes, boîtiers à fixation par collier). Le verre l'emporte pour une longévité maximale et lorsque le panneau est monté à plat sur un support.
Spécifications de systèmes réels : trois architectures
Voici comment ces principes de dimensionnement s'appliquent sur des systèmes réellement déployés :
Hybride TC + solaire (surveillance des lignes électriques complète)
- Cas d'usage : Surveillance de la température, de la flèche des conducteurs et du courant avec transmission 4G
- Charge utile : ~1.5W en continu
- Énergie principale : Récupération par TC à partir d'un courant de conducteur de 5–20A, ≥1.5W disponible
- Entrée solaire : 6W nominal, ~22% de rendement de module
- Batterie : Li-ion 7.4V / 10Ah (74 Wh), autonomie de plusieurs jours
- Communications : 4G LTE + GPS/BeiDou
- Justification du dimensionnement du panneau : Le solaire complète le TC. Dans les conditions de faible courant (nuit, périodes de faible charge), le solaire prend le relais. Un panneau de 6W avec un rendement réel de 35% équivaut à environ 2W utilisables — suffisant pour maintenir l'état de charge de la batterie.
Détecteur de galop de conducteurs 100% solaire
- Cas d'usage : Surveillance du galop / des vibrations des conducteurs
- Charge utile : ~0.3W en moyenne (LoRa, faible cycle de fonctionnement)
- Entrée solaire : 3–4W nominal
- Batterie : Li-ion 3.7V / 6Ah (22 Wh)
- Communications : LoRa (basse consommation, longue portée)
- Justification du dimensionnement du panneau : Pas d'appoint par TC. Le panneau doit supporter l'intégralité de la charge. 3W × 0.35 de rendement ≈ 1W utilisable. Production quotidienne en hiver (2h de soleil) : 2 Wh. Consommation quotidienne : 0.3W × 24h = 7.2 Wh. La batterie comble le déficit, les 22 Wh offrant environ 3 jours d'autonomie sans aucun ensoleillement. C'est limite — passez à 4–5W pour les installations dans le nord.
Induction électromagnétique AC + solaire (capteur de charge de givrage)
- Cas d'usage : Analyse du givrage par IA sur les conducteurs
- Charge utile : 1–3W (variable, plus élevée lors des épisodes de givrage avec inférence IA)
- Énergie principale : Induction électromagnétique AC depuis le conducteur
- Entrée solaire : 4–6W nominal
- Batterie : LiFePO4 9.6V / 14Ah (134 Wh), autonomie étendue pour les épisodes de givrage sur plusieurs jours
- Communications : 4G LTE
- Justification du dimensionnement du panneau : Chimie LiFePO4 choisie pour ses performances par temps froid (conserve 70–80% de sa capacité à -20°C contre 40–50% pour le Li-ion). Une batterie de plus grande capacité permet de traverser des épisodes de tempête de plusieurs jours lorsque la production solaire chute à un niveau proche de zéro et que la charge liée au givrage sur le capteur atteint son pic.
Liste de contrôle des spécifications pour les achats
Avant d'émettre un bon de commande pour des panneaux solaires destinés à la surveillance, vérifiez ces points :
Électrique :
- La Vmp correspond à la plage d'entrée du régulateur de charge (2–4V au-dessus de la pleine charge de la batterie)
- La puissance couvre le bilan énergétique du mois le plus défavorable avec un déclassement STC de 35%
- Présence de diodes de dérivation (l'ombrage partiel dû à la structure du pylône est inévitable)
Mécanique :
- Les dimensions s'adaptent à la surface de montage disponible sur le pylône/boîtier
- Encapsulation certifiée pour plus de 10 ans en extérieur (ETFE ou verre, pas de PET)
- Indice de protection du boîtier de raccordement ≥ IP65
- Longueur de câble suffisante pour le cheminement à l'intérieur du boîtier du capteur
Environnemental :
- La plage de température de fonctionnement couvre les extrêmes du site (-40°C à +85°C)
- Résistance à la charge du vent adaptée à une exposition en hauteur sur pylône
- Résistance au brouillard salin en cas d'installation côtière

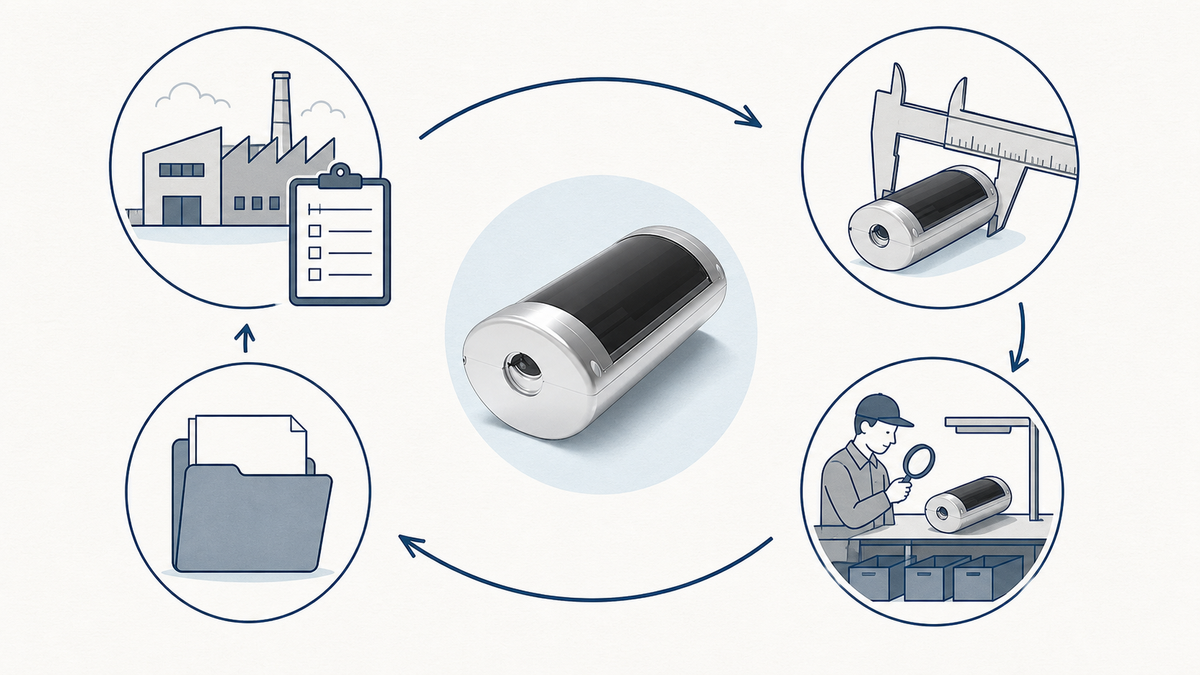

Chaîne d'approvisionnement :
- Origine et rendement des cellules vérifiés (pas de déclassement de grade B réétiqueté)
- Échantillons disponibles avant tout engagement de volume
- Délai de livraison compatible avec le calendrier du projet
Remarque sur le dimensionnement sur mesure
La plupart des panneaux standard du commerce ne s'adaptent pas aux boîtiers de surveillance des lignes électriques. Le logement de montage correspond à ce que le fabricant du capteur a conçu, et il ne s'agit jamais d'une dimension standard de panneau solaire.
C'est là qu'intervient le sur-mesure. Nous fournissons des panneaux de 35×22mm (0.11W) jusqu'aux tailles de modules standard. Pour la surveillance des lignes électriques, le cahier des charges type sur mesure comprend :
- Surface de panneau de 80×120mm à 200×300mm
- Vmp de 5V, 6V, 9V ou 12V (adaptée à l'architecture de la batterie)
- Plage de puissance de 3–6W
- Encapsulation ETFE avec fils pré-étamés ou connecteur JST
- Cellules SunPower IBC pour un rendement maximal par cm²
Les échantillons prennent 7-14 jours. Production : 3–4 semaines. L'erreur la plus courante commise lors de la première commande consiste à spécifier une Vmp trop proche de la tension de batterie sans tenir compte du coefficient de température. À -20°C, la Vmp augmente. À +60°C, elle chute — d'environ 0.3–0.4%/°C pour le silicium cristallin. Spécifiez votre Vmp pour le scénario de température élevée, et non pour les conditions théoriques de la fiche technique.
Vous avez besoin d'un panneau dimensionné pour un boîtier de capteur ou une tension de ligne spécifique ? Envoyez-nous vos dimensions de montage et votre bilan de puissance — nous définirons le panneau, confirmerons l'architecture de tension et vous fournirons des échantillons en moins de deux semaines.
