Alimentation solaire pour capteurs DLR (capacité dynamique de ligne)

Votre fournisseur de capteurs DLR a livré le matériel. L'équipe d'installation a monté le module de température de conducteur et la station météo. Puis quelqu'un a posé la question qui trouve rarement une réponse claire dans la fiche technique : Comment cet appareil est-il réellement alimenté ?

Pour les lignes de transport fonctionnant à forte charge, la réponse est simple : un transformateur de courant (TC) fixé autour du conducteur de phase récupère suffisamment d'énergie pour faire fonctionner le capteur et la radio en continu. Mais pour les lignes fonctionnant des heures ou des jours à faible charge, pour les nouvelles lignes pas encore sous tension ou pour les points de surveillance sur des sections hors tension pendant la maintenance, la récupération par TC seule ne suffit pas. Le solaire comble ce manque.

Ce guide est destiné aux ingénieurs réseau de transport et aux gestionnaires d'actifs qui doivent dimensionner un système d'alimentation solaire pour un déploiement de capteurs DLR. Il couvre les bilans de puissance réels, deux exemples détaillés de dimensionnement, l'architecture hybride TC-solaire et les contraintes liées aux climats froids qui peuvent déterminer le succès ou l'échec d'une installation isolée.

Pourquoi les capteurs DLR sont énergivores (et pourquoi ils en valent la peine)

La capacité dynamique de ligne (DLR) augmente la capacité de transport de 10–30% par rapport aux limites thermiques statiques sans construire de nouveaux pylônes ni conducteurs, selon le dossier d'innovation 2020 de l'IRENA. Concrètement, cela signifie qu'un couloir de 320 km (200 miles) en 345 kV d'une capacité statique nominale de 1,200 A peut transporter en toute sécurité 1,500–1,800 A lorsque le vent et la température ambiante le permettent. Pour une coopérative de production et de transport d'électricité du Midwest américain, un déploiement de DLR à grande échelle a permis de libérer près de 50% de capacité de transport supplémentaire sur les lignes ciblées, selon la presse spécialisée.

Cette technologie fonctionne en combinant la température des conducteurs en temps réel, la température ambiante, la vitesse du vent et l'irradiance solaire pour calculer la capacité thermique réelle de la ligne à chaque instant. Les systèmes DLR basés sur des capteurs utilisent du matériel physique monté sur ou à proximité du conducteur. Ce matériel nécessite une alimentation continue.

L'exigence de puissance que la plupart des fournisseurs passent sous silence

Un nœud DLR basé sur des capteurs n'est pas un simple enregistreur de température IoT à faible consommation. Il s'agit d'un équipement edge multifonction fonctionnant en continu :

• Mesure de la température du conducteur : Les systèmes à fibre optique ou à thermocouple équipés d'éléments chauffants pour prévenir le givrage consomment 1–2 W en régime de base.
• Station météorologique ambiante : L'anémomètre, le capteur de température/humidité et le pyranomètre ajoutent 0.5–1.5 W.
• Calcul en périphérie (edge computing) : L'exécution en temps réel des algorithmes DLR sur un processeur ARM ou FPGA consomme 0.5–2 W selon la fréquence de mise à jour.
• Liaison sans fil (backhaul) : Les modules cellulaires LTE-M ou NB-IoT consomment 1–3 W lors des rafales de transmission. Les liaisons radio maillées ou les modems satellites peuvent porter cette valeur à 5 W.
• Chauffage antigivre : En climat froid, une résistance chauffante sur le boîtier du capteur ou la pince de fixation du conducteur peut consommer 5–15 W lors des épisodes hivernaux.

En additionnant ces postes, un nœud DLR typique consomme 3–8 W en continu. Lors d'un épisode de givrage hivernal avec chauffage actif, la puissance de crête peut atteindre 15–20 W. La spécification technique de China Southern Power Grid pour les dispositifs de surveillance de lignes aériennes fixe un plafond de puissance de crête à 15 W et un budget d'énergie quotidien de 2.5 Ah sous 12 V, ce qui correspond à environ 30 Wh par jour, soit 1.25 W en moyenne. En conditions réelles, les systèmes DLR à haute résolution de données et à fréquence de transmission élevée dépassent souvent cette base de référence.

Pourquoi la récupération par TC échoue sur les lignes à faible charge

Les transformateurs de courant récupèrent l'énergie du champ magnétique autour du conducteur. La puissance récupérée varie en fonction du courant de ligne. Un article de 2015 publié dans IEEE Transactions on Industrial Electronics sur les circuits TC élévateurs à enroulements multiples a démontré que les circuits d'adaptation TC traditionnels affichent un faible rendement aux faibles courants de l'ordre de 1–100 A. L'étude a montré qu'une conception optimisée à enroulements multiples peut fournir une puissance de charge supérieure de 175% par rapport aux approches classiques sur des lignes à faible charge, mais même cette conception améliorée présente un seuil minimal.

L'expérience sur le terrain confirme cette limite. Une ligne de transport fonctionnant à 10% de sa charge nominale peut ne délivrer que 100–200 mW via un récupérateur TC standard, bien en deçà des 3–8 W requis par un nœud DLR. Pour les nouvelles lignes qui ne sont pas encore sous tension, ou les lignes retirées du service pour maintenance, la récupération par TC ne fournit aucune énergie. C'est précisément dans cette situation que le solaire devient la source d'alimentation principale.

Le bilan de puissance d'un capteur DLR

Avant de dimensionner le moindre panneau solaire ou la moindre batterie, vous devez établir un bilan de puissance rigoureux. Le tableau ci-dessous détaille les sous-systèmes d'un nœud DLR typique basé sur des capteurs. Ces chiffres sont issus de spécifications publiées, de recherches IEEE et de retours d'expérience terrain sur des déploiements de surveillance de lignes de transport.

La consommation d'énergie quotidienne est l'élément déterminant pour le dimensionnement solaire. Un nœud consommant 5 W en continu absorbe 120 Wh par jour. Si ce même nœud active un chauffage de 10 W pendant 8 heures lors d'une vague de froid, la demande journalière grimpe à 200 Wh. Dimensionner sur la base d'une journée moyenne vous exposera à une panne lors de la pire journée.

La pratique industrielle pour les infrastructures critiques isolées, documentée dans la norme IEEE 1562:2007, recommande 7–14 jours d'autonomie de batterie pour les charges critiques dans les zones à faible ensoleillement. Pour la surveillance des lignes électriques de transport, où un capteur défaillant signifie naviguer à vue précisément lors des événements météorologiques générant des urgences thermiques, un dimensionnement prudent ne relève pas de la paranoïa. C'est de l'ingénierie.

Dimensionnement solaire pour sites DLR : deux exemples concrets

Les exemples suivants détaillent les calculs complets de dimensionnement pour deux scénarios réels. Tous deux supposent un système en 12 V DC avec un régulateur de charge MPPT, une batterie LiFePO₄ et une charge de base continue de 5 W avec des rafales périodiques de communication.

Exemple 1 : Désert d'Arizona, nœud DLR de 10 W, 3 jours d'autonomie

Un couloir de transport de 345 kV dans le centre de l'Arizona nécessite une surveillance DLR sur un tronçon transportant la production variable de parcs solaires. Les heures d'ensoleillement maximal à Phoenix atteignent en moyenne 6.5 heures par jour sur l'année, descendant à 5.0 heures en décembre. Les températures ambiantes descendant rarement sous zéro, aucune charge de chauffage n'est requise.

Profil de charge : 10 W en continu (capteur + station météo + processeur + LTE-M toutes les 15 minutes).

Demande quotidienne d'énergie : 10 W × 24 h = 240 Wh/jour.

Dimensionnement du champ solaire : Selon le ratio générateur/charge de 1.2 de la norme IEEE 1562 pour les sites non critiques à fort ensoleillement, le panneau doit fournir 240 Wh ÷ 5.0 heures d'ensoleillement maximal × 1.2 = 57.6 W. Un panneau de 60 W constitue le choix pratique.

Dimensionnement de la batterie : Pour 3 jours d'autonomie à 90% de profondeur de décharge (LiFePO₄) et 85% de rendement système : 240 Wh × 3 jours ÷ (0.90 × 0.85) = 941 Wh. Sous une tension nominale de 12.8 V, cela équivaut à 73.5 Ah. Une batterie LiFePO₄ de 75 Ah répond à ce besoin.

Synthèse du système : Panneau solaire de 60 W, batterie LiFePO₄ de 75 Ah, régulateur MPPT de 10 A. Coût matériel estimé : $280–$350 pour le sous-système d'alimentation, hors supports et câblage.

Exemple 2 : Climat froid du Minnesota, nœud DLR de 15 W (avec chauffage), 7 jours d'autonomie

Une ligne de 230 kV dans le sud du Minnesota requiert une surveillance DLR tout au long de l'année. Les températures hivernales atteignent régulièrement −20 °C, et des épisodes d'accumulation de glace se produisent 3–5 fois par saison. Le nœud DLR intègre un chauffage de 10 W qui s'enclenche dès que la température ambiante descend sous −5 °C.

Profil de charge : 5 W de base + 10 W de chauffage (actif en moyenne 12 h/jour durant les mois d'hiver).

Demande quotidienne d'énergie en hiver : (5 W × 24 h) + (10 W × 12 h) = 120 + 120 = 240 Wh/jour. Lors d'une vague de grand froid avec le chauffage actif 20 heures : 100 + 200 = 300 Wh/jour. Dimensionnement retenu : 300 Wh/jour.

Ensoleillement : Minneapolis affiche une moyenne de 4.5 heures d'ensoleillement maximal en été, mais seulement 3.0 en décembre. La couche de neige peut réduire la production du panneau de 30–50% jusqu'à son glissement ou sa fonte. En retenant la valeur prudente de 3.0 heures avec un facteur de sécurité de 1.4 pour les charges critiques selon l'IEEE 1562 : 300 Wh ÷ 3.0 h × 1.4 = 140 W. Un champ de panneaux de 150 W est approprié.

Dimensionnement de la batterie : Pour 7 jours d'autonomie à 80% de DoD (taux prudent intégrant le déclassement par temps froid) et 85% de rendement : 300 Wh × 7 ÷ (0.80 × 0.85) = 3,088 Wh. Sous 12.8 V, cela représente 241 Ah. Une batterie LiFePO₄ de 250 Ah est requise.

Remarque sur les batteries en climat froid : Les cellules LiFePO₄ standard ne doivent pas être chargées en dessous de 0 °C. Pour les hivers du Minnesota, spécifiez une batterie équipée d'un film chauffant intégré ou d'une formulation d'électrolyte pour basses températures. Les principales marques de batteries LiFePO4 proposent des modèles LiFePO₄ pour temps froid prévus pour une charge jusqu'à −20 °C. Une autre solution consiste à installer la batterie dans un caisson isolé équipé d'une résistance chauffante de 5 W régulée par thermostat.

Synthèse du système : Panneau solaire de 150 W (ou 2 × panneaux de 80 W), batterie LiFePO₄ pour grand froid de 250 Ah, régulateur MPPT de 20 A avec protection de charge à basse température. Coût matériel estimé : $900–$1,200.

Hybridation récupération par TC + solaire : la meilleure architecture pour la DLR

Ni la récupération par TC ni le solaire ne représentent à eux seuls la solution idéale pour toutes les conditions d'exploitation. Les déploiements les plus pertinents combinent les deux technologies, avec une logique de commutation automatique donnant la priorité à la source fournissant réellement de l'énergie.

Lignes à forte charge : TC en source primaire, solaire en secours

Sur une ligne d'interconnexion à forte charge de 500 kV transportant 2,000 A, un récupérateur TC bien conçu peut extraire 5–20 W en continu. Dans ce régime, le TC constitue la source d'énergie principale. Le panneau solaire et la batterie font office de secours pour :

• Les coupures de ligne et les fenêtres de maintenance
• Les périodes nocturnes à faible charge lorsque la production du TC chute
• Les démarrages à froid où le supercondensateur ou la batterie doit amorcer le système avant que la récupération par TC ne se stabilise

Le design de référence TIDA-01385 de Texas Instruments pour la récupération d'énergie par TC utilise un supercondensateur comme élément de stockage principal associé à une pile primaire Li/SOCl₂ en secours. Ce schéma permet un démarrage en 2 secondes à partir d'un courant secondaire de TC d'à peine 3 mA. Pour les applications DLR, ajouter un petit panneau solaire (10–20 W) à cette architecture prolonge l'autonomie de secours de quelques minutes à plusieurs jours.

Lignes à faible charge et nouvelles lignes : solaire en source principale, TC en appoint

Pour les lignes affichant de faibles facteurs de charge, pour les départs de distribution radiaux surveillés en vue de renforcements futurs, ou pour les nouveaux couloirs de transport non encore sous tension, le solaire constitue la source principale. Le récupérateur TC, s'il est installé, devient une source d'appoint qui réduit les cycles de la batterie lors des périodes de forte charge.

C'est dans ce cas de figure que le dimensionnement solaire est le plus critique. Il n'existe aucun filet de sécurité par TC. La batterie doit supporter l'intégralité de la charge pendant toute la durée d'autonomie prévue, et le champ solaire doit recharger complètement la batterie durant la journée la plus courte de l'année.

Logique de commutation et conception de la redondance

Un gestionnaire d'alimentation hybride efficace pour capteurs DLR nécessite trois fonctionnalités clés :

1. Priorisation des sources : Le récupérateur TC alimente la charge et recharge la batterie en régime d'entretien lorsque le débit est suffisant. Dès que la tension du TC chute sous le niveau requis par la charge, le gestionnaire bascule sans coupure sur la batterie.
2. MPPT solaire : Le panneau solaire fonctionne via un régulateur MPPT indépendant qui charge la batterie dès qu'un rayonnement est disponible. Les circuits de charge MPPT et TC doivent comporter une diode d'aiguillage (diode-OR) ou une commande active pour empêcher tout retour de courant.
3. Délestage de charge : Lors de phases prolongées de faible charge de batterie, le gestionnaire d'alimentation doit d'abord désactiver les fonctions non critiques (réduire la fréquence d'émission, couper le traitement edge, ne conserver que les mesures essentielles), puis déclencher une alerte de maintenance.

Nos usines partenaires fabriquent des panneaux solaires sur mesure de 3 V à 48 V avec régulateurs MPPT intégrés atteignant 97.5% de rendement de conversion. Pour les nœuds DLR fonctionnant sous 12 V ou 24 V, un panneau de 20–40 W avec MPPT intégré élimine le boîtier de régulation externe et simplifie le câblage sur le pylône.

Considérations en climat froid pour l'alimentation de la DLR

Le froid affecte chaque composant d'un système d'alimentation solaire isolé. Comprendre ces effets permet de prévenir la cause la plus fréquente de panne de capteur en hiver : non pas le panneau solaire, mais la batterie.

Performances des panneaux solaires par temps froid

Contrairement à l'intuition, les panneaux solaires sont plus performants à basse température. Le coefficient de température de puissance pour les panneaux en silicium monocristallin est généralement compris entre −0.35% et −0.45% par °C au-dessus de 25 °C. À −10 °C, un panneau produit 12–15% de puissance en plus par rapport à sa puissance nominale STC. Le problème ne réside pas dans le rendement du panneau, mais dans le nombre d'heures d'ensoleillement disponibles et l'accumulation de neige.

Sous les latitudes nordiques, l'ensoleillement de décembre peut chuter au tiers de celui de juin. L'accumulation de neige sur les panneaux peut réduire la production à presque zéro jusqu'à ce que la neige glisse ou soit retirée. Un angle d'inclinaison de 45–60 degrés favorise l'évacuation naturelle de la neige, mais peut différer de l'angle de fixation structurel optimal sur un pylône électrique.

Déclassement de la capacité des batteries

Les batteries au plomb perdent 30–50% de leur capacité utile à 0 °C. Les batteries LiFePO₄ conservent 70–80% de leur capacité nominale à −20 °C, ce qui en fait la référence pour l'alimentation de sites isolés en climat froid. Toutefois, la charge de batteries LiFePO₄ en dessous de zéro sans dispositif de chauffage entraîne un placage de lithium (lithium plating) et une perte de capacité définitive.

Pour les sites DLR situés dans les zones de rusticité USDA 3–5 (nord du Midwest, nord de la Nouvelle-Angleterre, zones montagneuses de l'Ouest), anticipez le déclassement de la batterie par grand froid en surdimensionnant le parc de 25–30% au-delà du besoin calculé, ou prévoyez une batterie équipée d'un circuit de réchauffage interne qui s'auto-alimente lors des cycles de charge.

Consommation de chauffage : le poste de dépense énergétique masqué

Le système de chauffage antigivre d'un capteur DLR n'est pas optionnel en climat froid. L'accumulation de glace sur les capteurs de température des conducteurs fausse la mesure thermique sur laquelle repose l'ensemble du calcul DLR. Un chauffage de 10 W fonctionnant 12 heures par jour ajoute 120 Wh à la charge quotidienne, doublant concrètement les besoins énergétiques.

Une alternative de conception consiste à adopter une architecture hybride TC-solaire où le récupérateur TC, s'il est actif, alimente directement le chauffage tandis que le solaire prend en charge le capteur et la communication. Cette approche de répartition des charges permet de réduire la capacité de la batterie, mais exige une gestion d'énergie rigoureuse.

Checklist d'approvisionnement et kits d'évaluation

Lors de l'approvisionnement en matériel d'alimentation solaire pour un déploiement DLR, le panneau le moins cher trouvé sur Alibaba est rarement le bon choix. Les pylônes de transport isolés constituent des environnements exigeants. Vibrations, variations thermiques, foudre et faune mettent à rude épreuve des composants qui dureraient des décennies sur une toiture résidentielle.

Spécifications des panneaux solaires pour montage sur pylône électrique

• Type de cellule : Silicium monocristallin PERC ou IBC (Interdigitated Back Contact) pour un rendement surfacique maximal. Les cellules IBC, comme celles utilisées dans les mini panneaux de LinkSolar, atteignent plus de 22% de rendement et offrent de meilleures performances en cas d'ombrage partiel.
• Encapsulation : Face avant en ETFE pour la résistance aux UV et les propriétés autonettoyantes. Le PET jaunit et se fissure après 2–3 ans d'exposition directe au soleil. Le verre est résistant mais lourd et plus difficile à monter sur les structures de pylônes.
• Tension : À adapter à la tension d'entrée du nœud DLR. De nombreux équipements IoT industriels acceptent directement du 12 V ou 24 V DC. Des tensions de sortie sur mesure de 3 V à 48 V sont disponibles auprès des fabricants de panneaux sur mesure.
• Fixation : Le panneau doit résister à des rafales de vent atteignant 150 mph (240 km/h), fréquentes sur les couloirs de transport exposés. Utilisez des supports en aluminium de qualité marine avec visserie en acier inoxydable certifiés selon les normes de charge mécanique IEC 61215 et les exigences de montage UL 2703.

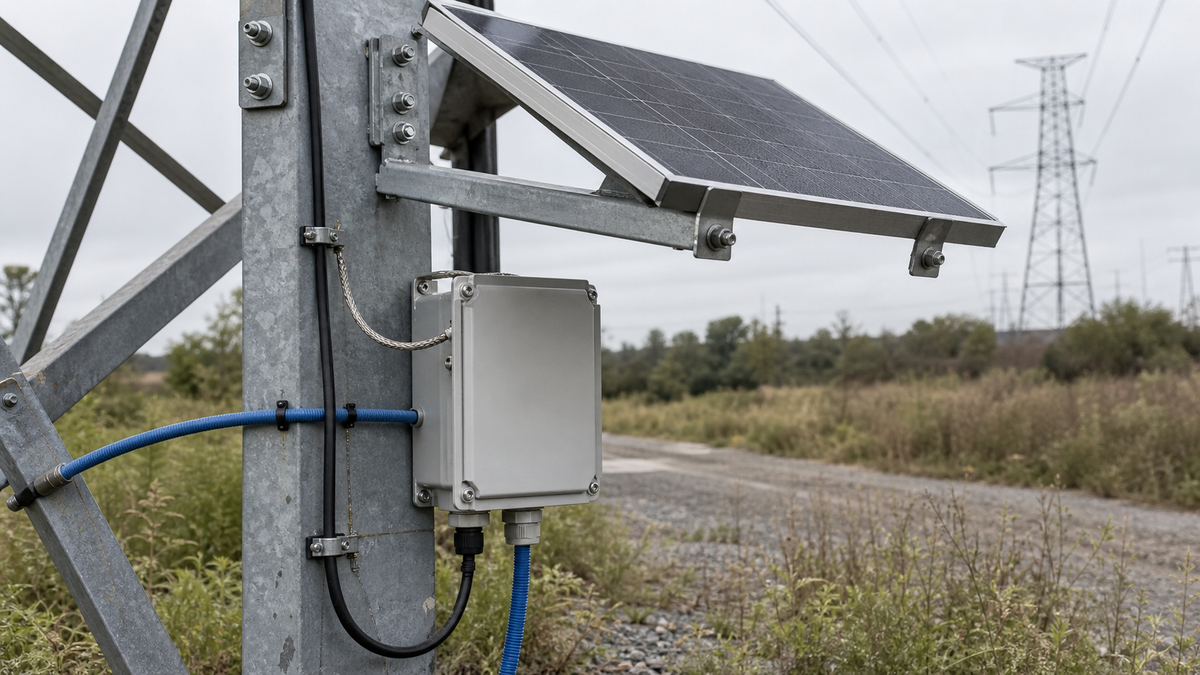

• Câblage : Câble résistant aux UV à double isolation homologué pour usage extérieur. La longueur entre le panneau et la batterie doit être inférieure à 10 mètres afin de limiter la chute de tension sur les systèmes en 12 V.
• Indice de protection environnementale : Exigez un indice de protection IP68 pour la boîte de jonction du panneau et les points d'entrée de câble. L'indice IP67 convient pour la surface du panneau, mais les raccordements enterrés ou situés dans les coffrets au pied du pylône exigent l'IP68 pour résister aux inondations et à l'intrusion de rongeurs. Pour le boîtier du régulateur de charge, les coffrets NEMA 4X classés IP67 avec ventilation passive répondent à la plupart des conditions au pied des pylônes.
• Conformité : La conformité RoHS est la norme pour le matériel destiné à l'UE. La certification ISO 9001 au niveau des partenaires de fabrication garantit un contrôle qualité traçable et des tests flash de cellules homogènes. Pour les panneaux destinés aux projets des gestionnaires de réseau nord-américains, les certifications UL 1703 ou IEC 61215 sont généralement exigées par le gestionnaire interconnecté.

Exigences pour la batterie et le régulateur de charge

• Chimie : LiFePO₄ pour la durée de vie en cycles (3,000–5,000 cycles contre 500 pour le plomb-acide) et le comportement par temps froid.
• BMS : Système de gestion de batterie intégré avec coupure de charge à basse température et équilibrage des cellules.
• Régulateur : MPPT, pas PWM. Sous 12 V avec un panneau de 40 W, la différence entre le MPPT (97.5% de rendement) et le PWM (75–80%) représente 7–10 W de puissance récupérée. En conditions hivernales limites, cet écart détermine si le capteur reste connecté ou non.
• Boîtier : Indice NEMA 4X ou IP67, avec ventilation passive ou ventilateur asservi à un thermostat.

Démarche par kit d'évaluation

Pour un déploiement pilote de DLR, commandez un kit d'alimentation d'évaluation unique avant d'engager un déploiement sur 50 pylônes. Un kit d'évaluation classique comprend :

• 1 × panneau solaire sur mesure de 20–40 W avec supports de fixation
• 1 × batterie LiFePO₄ de 20–40 Ah avec BMS
• 1 × régulateur de charge MPPT de 10 A
• 1 × module de suivi d'énergie (mesure en temps réel la tension du panneau, le SOC de la batterie et le courant de charge)
• 2 m de câble résistant aux UV avec connecteurs MC4

Testez le kit d'évaluation sur banc d'essai pendant deux semaines en enregistrant les données d'énergie, puis déployez-le sur le site le plus contraignant (plus faible ensoleillement, prise au vent maximale, accès le plus difficile) pendant 30 jours. Les données enregistrées permettent de valider ou de corriger votre bilan de puissance avant de passer commande des volumes de série.

Nos usines partenaires peuvent livrer des kits d'évaluation sur mesure sous 7–14 jours avec des configurations de tension et de connecteurs adaptées à votre matériel DLR. La MOQ pour les panneaux sur mesure débute à 100 unités, mais les échantillons d'évaluation sont expédiés à l'unité.

Points clés à retenir

Les capteurs DLR libèrent 10–30% de capacité de transport supplémentaire sans nouvelle construction, mais uniquement s'ils restent alimentés pendant les périodes de faible charge et les tempêtes hivernales. La récupération par TC fonctionne sur les lignes à forte charge mais fait défaut quand vous en avez le plus besoin : lors des coupures, de la maintenance et des périodes de faible demande. Le solaire comble ce manque grâce à une énergie prévisible et sans entretien.

Le bilan de puissance constitue le socle de l'installation. Un nœud DLR typique à base de capteurs consomme 3–8 W en continu et 15–25 W en crête avec le chauffage. Dimensionnez le champ solaire pour le mois le plus défavorable, non pour le mois moyen. Dimensionnez la batterie pour 7–14 jours d'autonomie dans les applications critiques. Et exigez des batteries LiFePO₄ certifiées grand froid avec protection de charge à basse température pour tout site où les températures hivernales descendent sous zéro.

Pour les ingénieurs réseau qui préparent un déploiement DLR, le sous-système d'alimentation n'est pas un détail secondaire. C'est lui qui fait la différence entre un capteur fournissant des limites dynamiques en continu et un capteur qui s'éteint précisément lors des événements météo qui dictent la capacité thermique.
