Alimentation solaire pour la surveillance de la température des conducteurs

Imaginez une ligne de 345 kV par un après-midi d'été sans vent, fonctionnant bien au-delà de sa limite thermique nominale. La flèche du conducteur le rapproche d'une branche d'arbre, le relais de protection se déclenche et une part majeure de la charge est privée de courant. Le capteur de température de conducteur qui aurait dû alerter les opérateurs ? Il était hors ligne depuis deux semaines en raison d'une batterie déchargée.

Ce n'est pas un problème de capteur. C'est un problème d'alimentation. Et pour la surveillance de la température des conducteurs — la donnée d'entrée la plus rentable pour le DLR (capacité dynamique de ligne) — le succès ou l'échec des déploiements repose entièrement sur l'architecture d'alimentation.

Pourquoi la surveillance de la température des conducteurs exige une alimentation fiable

La température du conducteur constitue la variable d'entrée directe des algorithmes de capacité dynamique de ligne (DLR). Le DLR permet aux gestionnaires de réseau d'augmenter la capacité de transport de 10-30% sans construire de nouvelles lignes. Toutefois, le DLR n'est efficace que si les données thermiques sont continues, précises et transmises en temps opportun.

Les capteurs de température se montent directement sur le conducteur ou sur le pylône à proximité de la pince de suspension. Dans les deux cas, aucune alimentation secteur n'est disponible. Le capteur doit être totalement autonome grâce à l'une de ces trois architectures :

• Récupération d'énergie par TC (transformateur de courant) à partir du champ magnétique du conducteur
• Panneaux solaires montés sur le pylône ou sur le boîtier du capteur
• Architecture hybride TC + solaire + batterie combinant les deux sources

Un mauvais choix technique n'est pas un simple désagrément : c'est un angle mort qui réduit à néant l'investissement consenti dans le DLR. Un capteur de température qui s'éteint en période de pointe de charge est pire que l'absence de capteur, car les opérateurs peuvent supposer que la ligne fonctionne en toute sécurité alors que ce n'est pas le cas.

Le bilan de puissance des capteurs de température

La consommation des systèmes de surveillance de température de conducteur varie selon leur complexité, mais le bilan de puissance s'inscrit dans une plage prévisible :

Un capteur de température de conducteur type transmettant via LoRa toutes les 15 minutes consomme environ 5-10 Wh par jour. Un capteur connecté en 4G rapportant toutes les 5 minutes consomme 20-40 Wh par jour. La différence est notable : un capteur 4G requiert 4 fois plus de surface de panneau solaire et 2 fois plus de capacité de batterie pour une autonomie équivalente.

Solaire, TC ou Hybride : quelle solution pour la surveillance de température

Récupération d'énergie par TC pour capteurs de température

La récupération d'énergie par TC puise sa puissance dans le champ magnétique du conducteur. Pour les capteurs montés directement sur le conducteur, cette approche est intéressante car la source d'énergie et le capteur partagent le même point de fixation.

Cas où le TC est adapté :

• Lignes transportant au moins 30 A toute l'année (la plupart des lignes de transport principales)
• Capteurs de température fixés sur le conducteur où le montage de panneaux est impraticable
• Applications DLR à haute fiabilité où toute coupure d'alimentation est proscrite

Cas où le TC présente des limites :

• Départs de distribution à charge variable descendant sous 10 A en heures creuses
• Nouvelles lignes en phase de mise en service (courant nul pendant plusieurs semaines)
• Mise hors tension de la ligne pour maintenance — le capteur s'éteint précisément quand les opérateurs ont besoin de vérifier l'état
• Variations saisonnières de charge : une ligne transportant 80 A en été et 8 A en hiver crée un déficit énergétique sur 10 mois

La faiblesse critique : un capteur alimenté uniquement par TC perd son alimentation dès que le conducteur est mis hors tension. Lors de la maintenance d'une ligne, les opérateurs souhaitent confirmer que la ligne est froide avant d'envoyer les équipes — mais le capteur de température est hors service car la ligne est coupée.

Alimentation solaire pour capteurs de température

Les panneaux solaires montés sur le fût du pylône ou intégrés au boîtier du capteur fournissent une alimentation indépendante de l'état électrique du conducteur. Les panneaux monocristallins à encapsulation ETFE conservent généralement 80-90% de leur puissance nominale après 10 ans d'exposition en extérieur sur des infrastructures de réseau.

Cas où le solaire est adapté :

• Capteurs montés sur pylône où l'orientation du panneau peut être optimisée
• Lignes à charge variable où la production par TC est instable
• Surveillance préalable à la mise en service (le solaire fonctionne avant la mise sous tension de la ligne)
• Applications critiques exigeant une double source d'alimentation redondante

Cas où le solaire présente des contraintes :

• Climats à fort givrage où les panneaux sont recouverts pendant des semaines
• Couloirs forestiers denses avec un ensoleillement réduit
• Équipements montés sur conducteur sans surface de pylône disponible pour fixer un panneau

Hybride : l'architecture privilégiée par la plupart des gestionnaires de réseau

L'architecture hybride TC + solaire + batterie combine les atouts des deux sources tout en éliminant les points de défaillance uniques :

• Le TC couvre la nuit, les périodes couvertes et les conditions de forte charge lorsque le courant circule
• Le solaire couvre les périodes de faible courant, la pré-mise en service et les coupures pour maintenance
• La batterie compense les manques lorsque les deux sources sont en sous-régime

Pour la surveillance de température des conducteurs en particulier, les architectures hybrides atteignent un taux de disponibilité de 99,7% contre 85-90% pour les systèmes à source unique. Sur une ligne principale de 345 kV transportant plus de $50 000/heure d'électricité, ce gain de fiabilité de 10-15% se traduit par des coûts d'interruption évités sans commune mesure avec le surcoût matériel.

Dimensionner votre système d'alimentation solaire pour la surveillance de température

Le calcul de dimensionnement pour la surveillance de température obéit aux mêmes règles que les autres applications de surveillance des lignes électriques, avec une différence majeure : les capteurs de température consomment relativement peu, ce qui permet d'utiliser de petits panneaux. Toutefois, les applications DLR exigent une fiabilité bien supérieure à la simple surveillance environnementale, imposant des marges de sécurité plus strictes.

Besoin énergétique journalier

Calculez la consommation journalière en Wh :

Wh journaliers = Puissance moyenne (W) × 24 heures × Facteur de sécurité (1,3)

Pour un capteur de température LoRa consommant en moyenne 0,5W :

Wh journaliers = 0,5W × 24h × 1,3 = 15,6 Wh/jour

Dimensionnement du panneau solaire

Tenez compte des facteurs de déclassement réels :

Pour un capteur LoRa nécessitant 15,6 Wh/jour :

• Panneau minimal (conditions idéales) : 6W STC
• Panneau recommandé (conditions réelles, climat tempéré) : 12W STC
• Panneau de sécurité (hiver, haute latitude) : 20W STC

Dimensionnement de la batterie

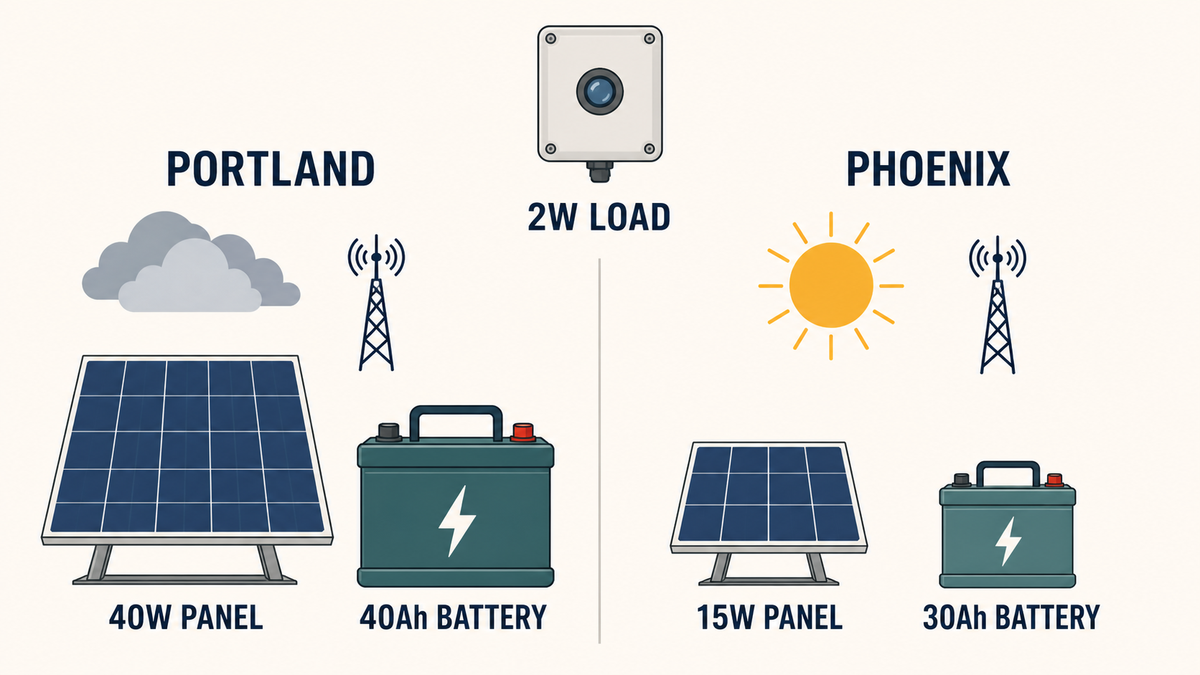

L'autonomie de la batterie dépend du climat et de la redondance des sources d'alimentation :

La technologie LiFePO4 est la chimie de référence pour les applications sur lignes de transport. Elle offre une durée de vie supérieure à 2000 cycles, une courbe de décharge stable et des performances supérieures à basse température par rapport au lithium-ion standard. Le LiFePO4 conserve généralement 70-80% de sa capacité à -40°C, contre seulement 30-40% pour le lithium-ion standard.

Performances par grand froid et fortes chaleurs

La surveillance de la température des conducteurs est soumise aux conditions environnementales extrêmes propres aux infrastructures de transport :

Conditions hivernales (-40°C à -20°C)

À -40°C, les batteries lithium-ion standard perdent 60-70% de leur capacité utile. Le LiFePO4 n'en perd que 20-30%. Pour un capteur dimensionné pour une autonomie de 5 jours à 25°C, cette même batterie n'offre que 1,5-2 jours à -40°C en lithium-ion classique, contre 3,5-4 jours en LiFePO4.

Le rendement des panneaux solaires est également affecté par le froid — mais de manière contre-intuitive, la tension augmente tandis que le courant diminue légèrement. Un panneau 12V peut délivrer une tension en circuit ouvert de 15-16V à -30°C. Votre régulateur de charge doit supporter cette plage de tension sans risque d'endommagement.

Températures élevées (+50°C à +60°C)

Sous le rayonnement solaire estival direct, un boîtier de capteur sombre ou l'arrière d'un panneau peut atteindre une température interne de 70-80°C. Les cellules lithium-ion standard se dégradent rapidement au-delà de 45°C. Le LiFePO4 reste stable jusqu'à 60°C. L'encapsulation en ETFE (point de fusion à 270°C) surpasse le PET (point de fusion à 250°C mais dégradation dès 80°C) tout en étant plus légère que le verre trempé.

L'ironie de la surveillance thermique des conducteurs réside dans ce paradoxe : le capteur mesure la température du câble (souvent 80-120°C en charge), mais son propre système d'alimentation doit supporter des températures ambiantes allant jusqu'à 60°C en plein soleil sur un pylône en acier.

Bonnes pratiques d'installation des alimentations pour capteurs de température

Appliquez ces recommandations éprouvées sur le terrain pour éviter les pannes d'alimentation les plus fréquentes :

1. Séparez la masse de puissance de la masse de signal. Le système de mise à la terre du pylône évacue les courants de foudre. La masse de l'alimentation de votre capteur doit être reliée au pylône en un point unique, mais les lignes de signal nécessitent une isolation pour éviter les boucles de masse.
2. Surdimensionnez la batterie de 50%. La capacité d'une batterie diminue de 2-3% par an. Une batterie offrant 5 jours d'autonomie à l'état neuf n'assurera plus que 3-4 jours après 5 ans. Dimensionnez toujours pour la capacité en fin de vie utile, et non au premier jour.
3. Utilisez un régulateur MPPT, pas PWM. Les régulateurs MPPT extraient 20-30% d'énergie en plus du panneau, en particulier sous faible luminosité et par temps froid. Pour un écart de prix de $15-25, le MPPT est amorti dès le premier mois grâce aux interruptions de service évitées.
4. Surveillez la tension de batterie à distance. Intégrez l'état de charge de la batterie dans les trames de télémétrie. Une baisse continue de charge permet d'alerter 2-4 semaines avant une panne définitive — un délai suffisant pour planifier une intervention.
5. Prévoyez le remplacement des panneaux tous les 10-15 ans. Même les panneaux encapsulés en ETFE perdent 0,5-0,8% de rendement par an. Après 15 ans, un panneau de 12W n'en produit plus que 10W. Intégrez cette baisse de performance dans votre dimensionnement initial.

Intégration avec les systèmes de capacité dynamique de ligne (DLR)

La surveillance de la température des conducteurs n'opère pas de manière isolée : elle constitue la source principale des algorithmes DLR qui déterminent l'intensité de courant maximale admissible qu'une ligne peut transporter en temps réel.

L'architecture d'alimentation doit soutenir l'intégralité de la chaîne de données du système DLR : échantillonnage thermique toutes les 1-5 minutes, traitement local pour calculer les modèles thermiques, et transmission des limites d'intensité admissible au système de gestion de l'énergie (EMS) du gestionnaire de réseau. Un capteur DLR qui mesure chaque minute mais ne transmet que toutes les heures est inutile pour la conduite du réseau en temps réel.

C'est la raison pour laquelle les capteurs de température connectés en 4G dominent les applications DLR malgré leur consommation plus élevée. L'intervalle de transmission de 5 minutes exigé par les systèmes SCADA requiert une connectivité cellulaire continue, incompatible avec les cycles de service LoRa de 15 minutes utilisés pour la simple surveillance environnementale.

L'impact énergétique est direct : un capteur de température adapté au DLR avec liaison 4G consomme 20-40 Wh/jour, soit 4 fois la consommation d'un capteur LoRa standard. Cela quadruple les exigences en matière de panneaux solaires et de batterie, mais la justification économique est évidente. Le DLR permet d'accroître la capacité de transport de 10-30% sur les lignes existantes. Pour une ligne de 345 kV transportant 1 000 MW, un gain de 15% ajoute 150 MW de capacité effective — l'équivalent de $75-150 millions d'investissements évités en construction de lignes neuves.

Face à un tel enjeu, un système d'alimentation hybride de $500-1 200 par capteur représente un investissement minime. Le calcul économique justifie largement un surdimensionnement du système électrique pour garantir une disponibilité de 99,9%, plutôt que de chercher l'économie sur le coût du matériel. Une seule coupure évitée sur une ligne de 345 kV fortement chargée rentabilise les alimentations de plus de 100 capteurs.

Pannes fréquentes sur le terrain et méthodes de prévention

Depuis 2021, à travers notre activité d'approvisionnement en systèmes d'alimentation pour des projets de surveillance de température, nous avons constaté la récurrence des mêmes modes de défaillance chez divers gestionnaires de réseau et sous différents climats. La cause première vient rarement du panneau solaire ou de la batterie en soi. Il s'agit généralement d'une inadéquation entre les spécifications des composants et les contraintes réelles de l'environnement d'exploitation.

Défaillance 1 : Batterie sous-dimensionnée pour l'autonomie hivernale. Le cas d'école : des panneaux de 20 W associés à des batteries plomb-acide de 20 Ah pour des capteurs de température LoRa. Le système fonctionne parfaitement de mai à octobre. En janvier, avec environ 2,8 heures d'ensoleillement de crête et des températures proches de −25 °C, le plomb-acide perd près de la moitié de sa capacité effective — et les capteurs passent hors ligne pendant toute la durée de la vague de froid. La solution a consisté à passer à des batteries LiFePO4 de 50Ah avec électrolyte basse température. Le surcoût était de $180 par nœud. Le déplacement de camion avec nacelle évité — deux lignards, quatre heures sur site — coûtait $1 200.

Défaillance 2 : Ombrage du panneau causé par la végétation. Un panneau fixé sur pylône dans le nord-ouest du Pacifique a été installé avec une exposition sud dégagée. En l'espace de 18 mois, de jeunes feuillus ont atteint 2,4 m (8 ft) de hauteur, projetant un ombrage partiel à partir de 14 h. La production du panneau a chuté de 35% — insuffisant pour déclencher une alarme, mais assez pour placer la batterie dans un déficit de charge chronique. Au 24e mois, la batterie n'était plus qu'à 40% de sa capacité initiale et les transmissions ont commencé à faillir. Les diagnostics réguliers de végétation figurent désormais dans toute procédure rigoureuse de déploiement.

Défaillance 3 : Réinitialisation du régulateur de charge lors d'un foudroiement. Un régulateur PWM dépourvu de parafoudre sur un pylône de 230 kV en Floride s'est réinitialisé aux paramètres d'usine après un coup de foudre à proximité. La configuration par défaut ciblait une batterie plomb-acide de 12V, alors que la batterie installée était une LiFePO4 de 24V. Conséquence : surcharge, coupure par le BMS et mise hors service totale du nœud. Nous préconisons désormais systématiquement des régulateurs MPPT à mémoire non volatile et protection contre les surtensions selon la norme IEC 61000-4-5 Niveau 4 pour toute installation sur pylône de transport.

Défaillance 4 : Connecteurs corrodés en milieu littoral. Un déploiement de surveillance thermique sur la côte du Golfe du Mexique a subi un taux de défaillance de 40% en 18 mois. En cause : des connecteurs MC4 avec contacts étamés standard exposés aux embruns marins. L'étain se corrode sous l'effet du brouillard salin, augmentant la résistance de contact jusqu'à la rupture complète de la liaison. Nous prescrivons désormais des connecteurs MC4 plaqués or avec graisse diélectrique pour toutes les implantations littorales, et préconisons des inspections visuelles trimestrielles des connecteurs.

Liste de contrôle préventive : Dimensionnez pour le mois le plus défavorable, pas pour la moyenne. Exigez le LiFePO4 pour tout climat aux températures négatives. Utilisez un régulateur MPPT avec protection antisurtension et paramètres non volatiles. Inspectez la végétation chaque année. Utilisez des connecteurs plaqués or en atmosphère côtière ou industrielle. Et prévoyez systématiquement une marge de puissance de 20% au-delà des besoins théoriques calculés — les conditions réelles n'étant jamais aussi prévisibles qu'un tableur.

Spécifications types de systèmes sur le terrain

Voici trois configurations que nous préconisons régulièrement pour les déploiements de surveillance thermique des conducteurs :

Nos usines partenaires peuvent produire selon les normes IEC 61215, UL 1703, CE et RoHS, avec des essais de certification et une documentation établis selon les exigences du marché cible du client.

Les délais de livraison varient selon la configuration et les exigences de certification. Les kits standards pour fixation sur mât ou pylône intégrant des panneaux IEC 61215 et des boîtiers IP66 sont généralement expédiés sous 3–4 semaines après confirmation de commande. Les configurations sur mesure — telles que des panneaux à tensions non standard, des boîtiers avec réchauffeurs intégrés ou des tores de récupération TC à dimensions spécifiques — nécessitent 6–8 semaines incluant l'étude d'ingénierie et la validation des échantillons. Pour les projets soumis à des échéances strictes (par exemple avant la saison des feux ou du givrage hivernal), nous recommandons de figer les spécifications 12 semaines à l'avance afin d'intégrer les tests de certification et le fret maritime.

Prochaines étapes

La surveillance de la température des conducteurs ne vaut que par la fiabilité de son alimentation. Un capteur d'une précision de 0,1°C n'est d'aucune utilité s'il est hors service lorsque le câble atteint 120°C.

Avant de spécifier un système d'alimentation, validez ces paramètres :

• Courant minimal et maximal dans le conducteur (plage annuelle)
• Protocole de communication et cycle de service (LoRa, 4G ou satellite)
• Zone climatique et ensoleillement saisonnier
• Taux de disponibilité requis (95% pour la surveillance environnementale, 99,9% pour le DLR)
• Contraintes de fixation (sur conducteur ou pylône, surface utile disponible)
• Accès de maintenance (fréquence des visites d'équipes sur site)

La plupart des pannes d'alimentation constatées en surveillance thermique ne proviennent pas de défauts matériels. Elles résultent d'erreurs de dimensionnement : une batterie calculée pour l'été, un panneau placé là où la végétation créera un ombrage dès la deuxième année, un régulateur sans parafoudre sur un pylône de 230 kV. Ces écueils s'évitent dès la phase de conception lorsque l'ingénieur en a déjà fait l'expérience. Nos usines partenaires ont fourni des alimentations pour la surveillance thermique à des gestionnaires de réseau dans 12 pays, et nous mettons ce retour d'expérience à profit pour chaque nouvelle étude de dimensionnement.

Transmettez-nous les paramètres de votre ligne — niveau de tension, type de conducteur, zone climatique, contraintes de télécommunication et objectifs de disponibilité. Nous dimensionnerons le panneau solaire, la batterie, le régulateur de charge et déterminerons si la récupération par TC, le solaire autonome ou une solution hybride est l'architecture optimale pour votre projet. Notre plateforme d'alimentation pour lignes aériennes JK intègre des associations modulables TC + solaire + batterie spécifiquement conçues pour la surveillance des lignes électriques de transport.

Pour les facteurs de forme non standard ou les boîtiers de capteurs incurvés, notre service de panneaux solaires sur mesure adapte la géométrie des modules à votre enveloppe d'équipement. Lors de l'évaluation des architectures d'alimentation pour un déploiement plus large, les arbitrages entre récupération par TC et alimentation solaire varient selon le type de capteur, la charge de la ligne et le climat. Les architectures hybrides surpassent généralement le solaire autonome sur les corridors à forte intensité, tandis que le solaire autonome s'impose sur les départs de distribution à faible charge.

Des échantillons sont disponibles sous 7-14 jours pour évaluation et essais en enceinte climatique avant de vous engager sur une commande de production. Nous proposons également des kits d'évaluation préconfigurés comprenant un panneau solaire, un régulateur de charge, une batterie et un simulateur de charge pour valider vos calculs d'autonomie dans vos conditions climatiques réelles.
