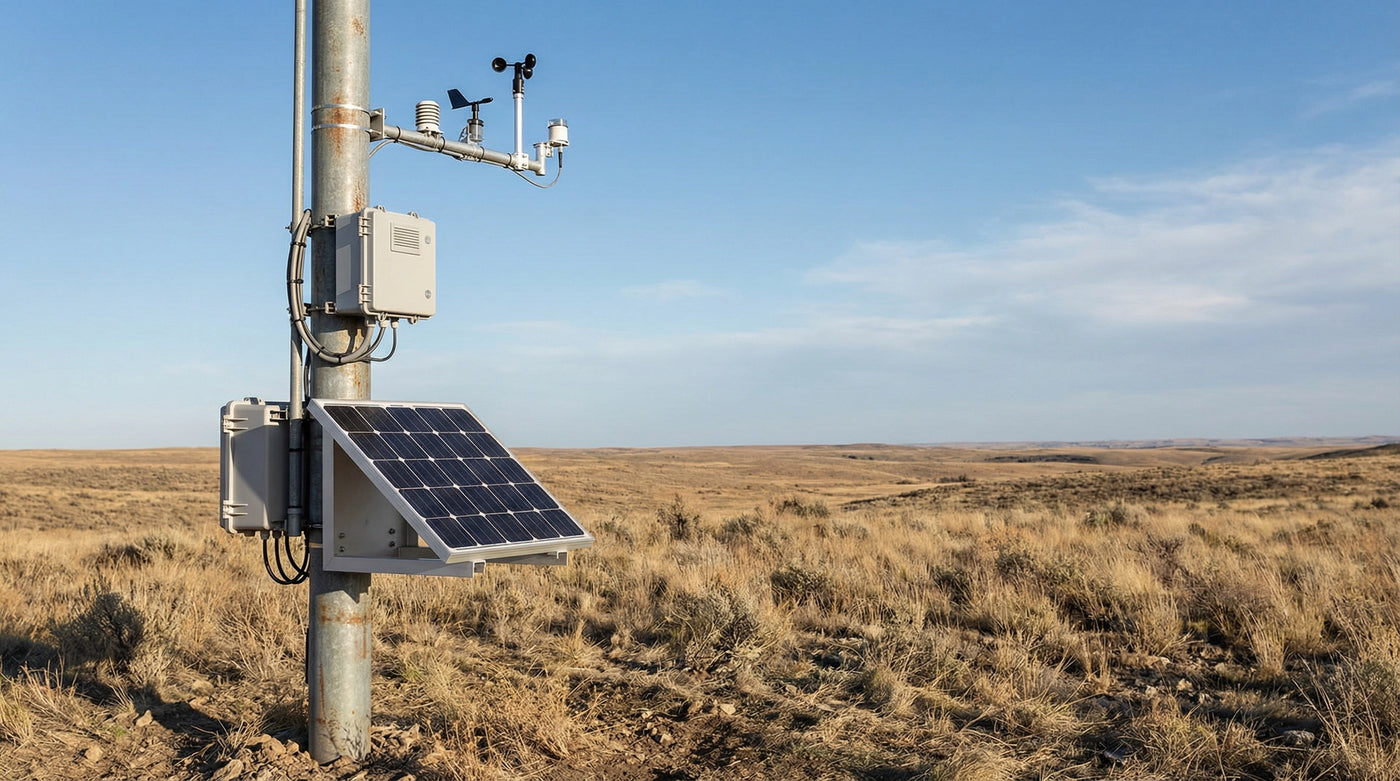

Remote solar power system supporting an environmental monitoring station with a solar panel, charge controller enclosure, and outdoor battery storage.

Zonnestroom voor SCADA en Externe Telemetrie Outstations

Voed externe RTU's, kleine PLC's, procesinstrumenten en telemetrielinks vanuit een gedocumenteerd zonne- en batterijplatform. LinkSolar dimensioneert de stroomlaag op basis van gemeten continue belastingen, communicatiestatus, actuatiepieken, slechtste-maand zonne-input, temperatuur, vereiste autonomie en gedefinieerd onder spanning- en herstartgedrag.

Vraag een Outstation Stroom Review aan

Snel antwoord

Een SCADA outstation is niet noodzakelijk een grote energielast, maar het is wel een strikt integratieprobleem. De RTU, gevoede instrumentlussen, telemetrieapparatuur en elk lokaal display creëren een continue basislijn; actuatoren voegen piekstroomgebeurtenissen toe. Het stroomontwerp moet laagspanningsgedrag, herstarthysterese, gemonitorde batterijsignalen, beschermde belastingstakken en documentatiegrenzen definiëren in plaats van te vertrouwen op een generiek paneel-en-batterijbereik.

Voor wie deze oplossing is bedoeld

  • Water- en afvalwaterbedrijven

    Teams die reservoir-, pompstation-, niveau-, druk- en netwerktelemetriepunten bedienen buiten praktisch netbereik.

  • Beregeningsdistricten en systeembeheerders

    Operators die sluis-, debiet-, druk- en niveau-afstandsstations bedienen over gedistribueerde waterinfrastructuur.

  • Pijpleiding- en energie-operators

    Teams die kathodische bescherming, putmond- of pijpleidingvariabelen en afstandsklepstationstatus monitoren waar de locatieclassificatie moet worden bevestigd.

  • SCADA- en automatisering-integratoren

    Integratoren die eigenaar zijn van het RTU, PLC, instrumenten, communicatie en besturingssysteemontwerp en een compatibele afstandsvoedingslaag nodig hebben.

Technische overwegingen

Geordende storing

Definieer onder- en overspannings-, uitschakel- en herstartgedrag als besturingstoestanden

Een laagspanningsuitschakeling kan voorkomen dat een RTU of PLC werkt in een onstabiele brownout-regio, maar garandeert op zichzelf geen geordende applicatie-afsluiting. Configuratiebehoud, buffered-data-afhandeling, uitgangstoestand en eventuele afsluitinvoer- of hold-up-eis moeten worden gecontroleerd tegen de werkelijke automatiseringhardware.

Stel de uitschakeldrempel in op basis van de minimale ingangsspanning van de belasting, batterijchemie, temperatuur, bedradingsverlies, converterlimieten en verwachte piekstroom-daling. Definieer herverbindingsspanning, vertraging en hysteresis zodat de locatie niet herhaaldelijk cyclet wanneer de zonne-lading terugkeert.

Bench-test laag-energie-gedrag met de definitieve RTU-firmware, I/O-modules, radio en voedingcomponenten. Registreer wat er gebeurt met uitgangen, gebufferde waarden, communicatie en lokale logica tijdens uitschakeling en herstel.

Belastingsverantwoording

Bouw de rustbelasting op vanuit elke gevoede lus en conversiestap

Begin met gemeten ingangsvermogen voor de RTU of PLC, I/O-modules, isolatoren, signaalconditioners, DC-omvormers, aangedreven instrumenten, lokale display en telemetrie-apparatuur. Een nominale 4-20 mA-lus heeft ook een zendervoedingsspanning, lusbelasting, isolatie en conversieverliezen die bij de continue basislijn horen.

Meet normale, alarm-, opstart-, zend-, herhaal- en actuatorstatussen gedurende een representatieve bedrijfscyclus. Dagelijkse wattuur bepalen de energie, terwijl gelijktijdige klep-, radio-, verwarmings- of inschakelstroompieken de vereisten voor geleider, zekering, omvormer en batterijpiekstroom bepalen.

Houd sensoreindpunten met lage bedrijfsduur gescheiden van volledige buitenstations. Een compact eindpunt dat periodiek ontwaakt en rapporteert, kan een veel kleinere vermogensklasse gebruiken dan een RTU met continue lussen en een altijd-geregistreerde modem.

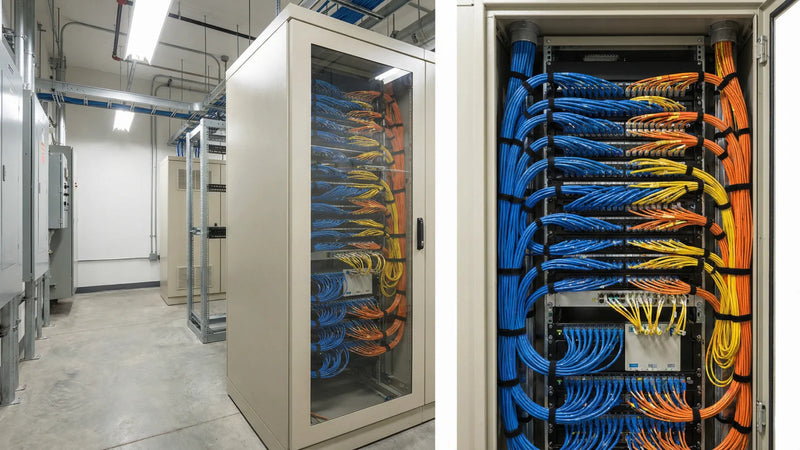

Representatief SCADA-gatewaykastje gebruikt om DNP3- of Modbus-monitoringgegevens te integreren.

Telemetrie en interfaces

Behandel communicatiestatussen en protocolintegratie als afzonderlijke ontwerpvragen

Een radio- of cellulaire gateway kan verschillend stroom verbruiken tijdens zoeken, registreren, inactief zijn, verzenden, opnieuw proberen of werken bij zwakke dekking. Log deze statussen met de beoogde antenne, netwerk, pollinginterval, payload en fallback-gedrag in plaats van één catalogusstroom te gebruiken.

DNP3, Modbus of een ander applicatieprotocol definieert niet het fysieke telemetriepad of garandeert dat batterijgegevens de controlekamer bereiken. Bevestig de controller- of BMS-registerkaart, gateway-ondersteuning, schaling, verouderde-gegevensafhandeling, alarmdrempels en hoe onderhoudsgebeurtenissen worden gerouteerd.

Coördineer antenneplaatsing, coaxiaalverlies, overspanningsbeveiliging, aarding en scheiding van instrumentbedrading met de integrator. LinkSolar levert de vermogenslaag; SCADA-configuratie, radio-engineering en OT-cybersecuritybeoordeling blijven buiten die reikwijdte.

Bekijk SCADA-integratieoverwegingen

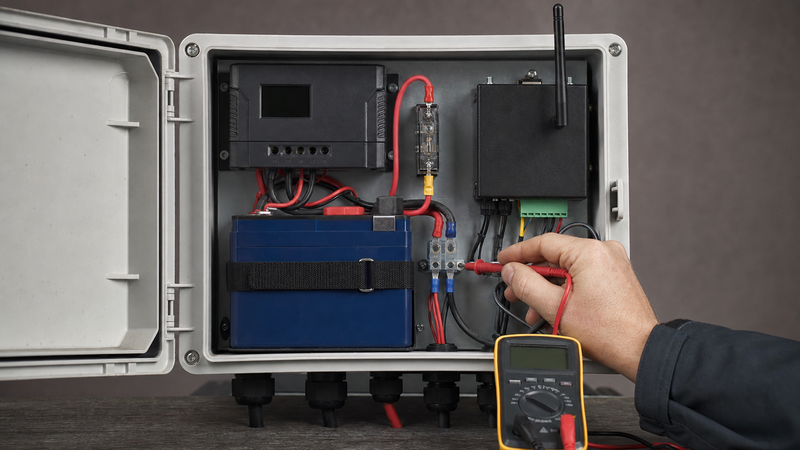

Representatieve inspectie van een afgelegen monitoring-vermogensbehuizing met batterij, laadregelaar, telemetriemodem, aansluitklemmen en testapparatuur.

Betrouwbaarheid in het veld

Ontwerp de behuizing, distributie en overspanningspaden als één systeem

Gebruik afzonderlijke beveiligde takken waar actuatie, verwarmingen of radiopieken instrumentlussen of logica-voeding kunnen verstoren. Selecteer zekeringen, schakelaars, aansluitklemmen, geleiders, DC-omvormers en aarding op basis van de werkelijke fout- en overspanningsomgeving, niet alleen de gemiddelde belasting.

Een IP-classificatie lost condensatie of interne temperatuurstijging niet op. Beoordeel kastvolume, zoninstraling, batterij- en elektronica-warmte, selectie van ademende ventilatieopeningen, drainage, oriëntatie van kabelinvoer, corrosieblootstelling, insectenbestrijding en de servicemethode voor het lokale klimaat.

Batterijspanning, stroom, temperatuur, controllerstatus, laagspanningsgebeurtenissen en reset-tellers kunnen de vermogensgezondheid zichtbaar maken voor de bedrijfsvoering. Laadtoestandschattingen zijn modelafhankelijk, dus alarmontwerp moet de signalen en nauwkeurigheid gebruiken die beschikbaar zijn van de geselecteerde batterij en controller.

Bekijk batterijselectie voor afgelegen locaties

Reikwijdte en conformiteit

Verifieer de exacte documentatie- en certificatenset vóór inkoop

Identificeer voor elke geleverde component het exacte model, tekeningrevisie, elektrische limieten, omgevingsclassificatie, batterijtransportdocumenten, test- of inspectierecord en eventuele marktspecifieke conformiteitsbewijzen die de koper vereist. Een algemene leveranciers- of fabrieksverklaring is geen bewijs voor elke geassembleerde configuratie.

Bevestig de locatieclassificatie aan het begin. LinkSolar presenteert het standaard vermogensplatform niet als een ATEX-, IECEx- of andere gecertificeerde assemblage voor gevaarlijke gebieden. Geclassificeerde locaties vereisen een specialistisch ontwerp, goedgekeurde componenten, installatiemethoden en een certificeringstraject.

De integrator blijft verantwoordelijk voor RTU- of PLC-programmering, besturingsfilosofie, fail-safe-uitgangstoestanden, communicatie, functionele veiligheid waar van toepassing, cybersecurity en acceptatie van het complete operationele systeem.

Representatieve off-grid zonne-energielayout voor een industriële cellulaire gateway en afgelegen telemetriebelasting.

Representatieve topologie

Een referentiearchitectuur met beveiligde belastingen en observeerbare vermogensgezondheid

Een representatief buitenstation gebruikt een zonnepaneel, chemie-compatibele laadregelaar, batterij, overspannings- en overstroombeveiliging, en gereguleerde distributie naar de RTU of PLC, instrumentvoeding, telemetriegateway en eventuele actuatorinterface. Optionele vermogensgezondheidssignalen keren terug via een ondersteunde lokale interface naar het automatiseringssysteem.

Kies de bank- en distributiespanning op basis van de werkelijke apparaatingangen, stroom, kabellengte, conversierendement, standaard reservedelen en servicepraktijk. Een correct geselecteerde DC-omvormer kan geschikt zijn; het rendement, stand-by-verbruik, transiënte respons, beveiliging en faalmodus moeten worden meegenomen in plaats van elke extra conversiestap automatisch als onacceptabel te behandelen.

De uiteindelijke module- en batterijcapaciteit volgen de gemeten 24-uursbelasting, zonne-instraling in de slechtste maand, temperatuur, schaduwwerking, vervuiling, autonomie-eis, toegestane gecontroleerde belastingafschakeling en hersteltijd na een gebrek aan zon. Het diagram en de configuraties zijn representatief, geen bewijs voor een geleverde locatie.

Bekijk het afgelegen zonne-energieplatform

Wat te meten in een belastingsschema voor een afgelegen buitenstation

Registreer spanning en stroom aan de ingang van het vermogenssysteem tijdens normale, alarm-, opstart-, communicatie- en actuatorstatussen. Cataloguswaarden zijn nuttig voor een eerste benadering, maar de uiteindelijke dimensionering moet gebruikmaken van representatieve metingen en de beoogde firmware- en netwerkconfiguratie.

BelastingMeetfocusOntwerpgevolg
RTU of kleine PLC

Basis-CPU, I/O-modules, scanstatus, communicatiepoorten, opstart- en configuratiebehoudgedrag.

Creëert een continue logica-basislijn en definieert het acceptabele onder spannings- en herstartbereik.

Aangedreven procesinstrumenten

Zendervoedingsspanning en -stroom, lusaantal, isolatoren, barrières, signaalconditioners en omvormerverliezen.

Elke continu gevoede lus voegt toe aan de constante belasting; intrinsiek veilige barrières vereisen een aparte beoordeling voor geclassificeerde locaties.

Telemetrieradio of gateway

Zoek-, registreer-, inactief-, ontvang-, zend-, herhaal-, polling-, zwak-signaal- en fallback-statussen met het definitieve antennepad.

Netwerkgedrag kan de RTU-belasting overschrijden en kan veranderen na firmware-, provider-, protocol- of dekkingswijzigingen.

Actuator- of klepinterface

Inschakelstroom, intrekkracht, houdstroom, duur, frequentie, gelijktijdige bedieningen en vereiste fail-safe-positie.

Piekstroom, spanningsdip, gescheiden beveiligde takken en besturingsgevolgen kunnen bepalend zijn, zelfs wanneer de dagelijkse energie bescheiden is.

Kathodische-beschermingsmonitoring

Meetinterface, bemonsterings- en logschema, radiostatussen, isolatie, overspanningspad en lokale omgeving.

De acquisitielast kan laag zijn, maar radiodekking, isolatie, corrosie en locatieclassificatie kunnen het systeemontwerp sturen.

Lokale HMI, display of indicator

Achtergrondverlichtingsstatus, verwarming of koeling, slaapregeling, gebruikerstoegangsschema en eventuele alarmindicatie.

Een gemaksbelasting kan een aanzienlijke continue basislijn worden als deze verlicht of temperatuurgecontroleerd blijft.

Meet opnieuw na wijzigingen in I/O-aantal, zendertype, modemfirmware, provider, antenne, pollinginterval, lokale display of besturingsvolgorde.

Referentie SCADA buitenstation vermogensarchitectuur

Dit zijn selectie- en interfacecriteria, geen vaste watt, ampère-uur, spanning of productbereiken. Het definitieve ontwerp volgt het vastgestelde belastingsschema en de locatie-eisen.

BlokSelectiebasisOT-specifieke controle
Zonnepaneel

Energie in slechtste maand, controller-ingangsbereik, temperatuur, schaduwwerking, vervuiling, hersteldoel en montageoppervlak.

Gebruik de continue lus- en communicatiebasislijn plus gecontroleerde belastingsscenario's, niet alleen het RTU-typeplaatje.

Batterij

Chemie, bruikbare capaciteit bij temperatuur, laadlimieten, piekstroom, cyclusprofiel, autonomie en serviceinterval.

Stel reserve in op basis van de operationele gevolgen van verloren zichtbaarheid of controle en de herstel- en toegangsbeperkingen van de locatie.

Laad- en belastingscontroller

Array- en batterijspanning, laadprofiel, rendement, zelfverbruik, belastingsuitgangen, uitschakelregeling en telemetrie.

Documenteer uitschakeling, herinschakeling, vertraging en hysterese tegen RTU-ingangslimieten en de geteste afsluit- en herstartvolgorde.

Beveiligde DC-distributie

Bankspanning, gereguleerde rails, omvormers, zekeringen of schakelaars, aansluitklemmen, kabeldaling, overspanningsbeveiliging, aarding en aarding.

Houd logica- en instrumentvoedingen stabiel tijdens radio-, actuator-, verwarmings- of andere transiënte gebeurtenissen.

Behuizing en veldinterfaces

Indringing, thermische stijging, zoninstraling, condensatie, ventilatie, corrosie, doorvoeringen, drainage, toegang en locatieclassificatie.

Coördineer vermogens-, signaal-, antenne- en aardpaden; gebruik een specialistisch gecertificeerd ontwerp waar de locatie geclassificeerd is.

Vermogensgezondheidsmonitoring

Beschikbare batterij- en controllerspanning, stroom, temperatuur, alarmen, statuschattingen, gebeurtenislogboeken en communicatieregisters.

Definieer registermapping, schaling, detectie van verouderde gegevens, drempels, alarmroutering en de onderhoudsrespons met de integrator.

Benchtest het complete buitenstation door opstart, normale werking, communicatieverlies, laagspanningsuitschakeling, zonne-energieherstel en herstart vóór velduitrol.

Aanbevolen producten en sets

  • 2.1W 18V langwerpig rechthoekig klein zonnepaneel met getextureerde zwarte ETFE-voorzijde
    Gemeten eindpunten met lage bedrijfsduur

    2.1 W, 18 V ETFE-paneel voor een gemeten eindpunt met lage bedrijfsduur

    Overweeg dit OEM-paneel in lang formaat alleen voor een toegewijde sensor of telemetrie-eindpunt waarvan het volledige gemeten energiebudget past bij de instraling in de slechtste maand en de vereiste reserve. Bevestig de 18 V elektrische interface, laadregelaar of spanningsregelaar, batterijchemie, afdichting van blootgestelde pads, behuizingsintegratie, temperatuur, schaduw, vervuiling, trillingen en kabelaansluiting. Het is geen standaardpaneel voor een continu gevoede RTU, meerdere 4-20 mA-lussen, een altijd-ingeschakelde gateway of actuatie.

    Bekijk het 2.1 W, 18 V ETFE-paneel
  • Zijprofiel van aluminium mastmontage met twee slangklemmen op een ronde paal.
    Compatibele geraamde 5-50 W modules

    Verstelbare paalbevestiging voor compatibele geraamde 5-50 W modules

    Gebruik deze beugel alleen wanneer de geselecteerde geraamde module, montage-asafmeting en paaldiameter binnen het opgegeven bereik van het product passen. De volledige installatie vereist nog steeds locatiespecifieke controles op wind, fundering, klemretentie, corrosie, antennevrije ruimte, kabelondersteuning, toegang, manipulatie en het inspectieinterval. Het is geen universele constructie voor grotere buitenstationarrays of een goedkeuring voor gevaarlijke gebieden.

    Bekijk de verstelbare paalbevestiging

Referentieconfiguraties

Typische configuraties ter referentie voor planning; de uiteindelijke dimensionering hangt af van locatie- en belastingsgegevens.

Scenario Referentie-oplossingPaneel en constructieVerwacht resultaat
Waterniveau-, druk- of pompstatus-buitenstation

Een afgelegen RTU leest verschillende aangedreven instrumenten, logt gebeurtenissen en rapporteert via cellulaire, gelicentieerde radio of een ander telemetriepad. Een klep- of pompinterface, indien aanwezig, wordt behandeld als een afzonderlijke piekstroom- en fail-safe-belasting.

Meet RTU, I/O, lusvoeding, modemstatussen, lokale indicatoren en actuatie gedurende een representatieve cyclus. Dimensioneer de beveiligde distributie, batterij, controller en array voor omstandigheden in de slechtste maand, gedefinieerde autonomie, ordelijk onder spanningsgedrag en toegangsbeperkingen.Een representatieve utility buitenstationklasse, geen geleverd project. De utility en integrator behouden de verantwoordelijkheid voor besturingssysteem, procesveiligheid, communicatie en locatieacceptatie.
Pijpleiding- of kathodische-beschermingsmonitoringspunt

Een acquisitie-eenheid met lage bedrijfsduur meet kathodische-beschermings- of procesvariabelen en rapporteert periodiek, terwijl een continu gevoed communicatieapparaat nog steeds de basislijn kan bepalen.

Bevestig de meetbedrijfsduur, radiodekking en herpogingen, antenne- en overspanningspaden, kabellengtes, corrosieblootstelling, batterijtemperatuur, serviceinterval en locatieclassificatie voordat u een standaardpaneel, behuizing of bevestiging selecteert.Alleen een representatieve afgelegen-monitoringklasse. Als de locatie geclassificeerd is, gebruik dan een apart ontworpen en gecertificeerde voedingstraject voor gevaarlijke gebieden in plaats van deze standaardconfiguratie.
Weer-, milieu- of utility-telemetriestation

Een datalogger of kleine RTU voedt een sensorensuite, slaat waarnemingen op en verzendt geplande rapporten. Optionele verwarmingen, aspiratoren, camera's of continue cellulaire registratie kunnen het station naar een andere belastingsklasse verplaatsen.

Gebruik het gemeten sensor-opwarm- en bemonsteringsschema, telemetriestatuslog, verwarmingsregeling, minimumtemperatuur, seizoensgebonden schaduwwerking, vervuiling en hersteldoel. Neem behuizingsthermisch- en condensatiebeoordeling plus vermogensgezondheidssignalen op die passen bij het serviceplan.Een representatieve telemetriearchitectuur die de vermogensinterfaces demonstreert zonder een geleverde LinkSolar-installatie of geverifieerde prestaties op een genoemde locatie te impliceren.

Veelgestelde vragen

Hoeveel zonne-energie heeft een afgelegen RTU nodig?

Bereken het op basis van gemeten ingangswattuur per dag en piekstroom voor de RTU of PLC, elk aangedreven instrument en conversiestadium, telemetriestatussen, lokale indicatoren en actuatie. Pas vervolgens zonne-instraling in de slechtste maand, temperatuur, schaduw, vervuiling, conversieverliezen, autonomie, gecontroleerd belastingsgedrag en hersteltijd toe. Een breed paneel- of batterijbereik kan die berekening niet vervangen.

Waarom heeft een SCADA-locatie meer nodig dan een grote batterij?

Capaciteit vermindert hoe vaak lage energie voorkomt, maar het systeem heeft nog steeds gedefinieerd gedrag nodig wanneer dit gebeurt. Stel uitschakel- en herinschakeldrempels in om brownout en cycli te voorkomen, test vervolgens configuratiebehoud, gebufferde data, uitgangstoestand, radioherstel en eventuele ondersteunde afsluiting. Een LVD beschermt een elektrische grens; het spoelt niet automatisch bestanden of maakt applicatielogica veilig.

Moet een buitenstation batterijbank 12 V of 24 V zijn?

Kies uit de RTU-, instrument-, radio- en actuator-ingangseisen, stroom, kabellengte, standaard reservedelen en conversiestrategie. Een hogere distributiespanning kan de stroom en kabelverliezen verminderen, terwijl een goed geselecteerde converter een geldige interface kan bieden. Neem converterrendement, standby-belasting, transiënte respons, beveiliging en foutgedrag op in de vergelijking.

Kan het besturingssysteem de batterij en de zonneregelaar bewaken?

Ja, wanneer de geselecteerde batterij, BMS of regelaar compatibele gegevens beschikbaar stelt en de gateway is geconfigureerd om deze te transporteren. Bevestig de registers, schaling, nauwkeurigheid, updatefrequentie, afhandeling van verouderde gegevens en alarmroutering. Spanning, stroom, temperatuur, regelaarstatus, laagspanningsgebeurtenissen en reset-tellers kunnen bruikbaarder zijn dan een enkele schattingswaarde voor de laadtoestand.

Is het standaard stroomplatform gecertificeerd voor gevaarlijke gebieden?

Nee. Behandel het standaardplatform niet als een ATEX-, IECEx- of andere gecertificeerde assemblage voor gevaarlijke gebieden. Bevestig de gebiedsclassificatie voordat u hardware specificeert. Geclassificeerde locaties vereisen goedgekeurde componenten, installatiemethoden, documentatie en een specialistisch technisch en certificeringstraject voor de complete assemblage.

Plan de stroomlaag voor uw externe outstations

Stuur de RTU- of PLC- en I/O-datasheets, aantal gevoede lussen en voedingsdetails, gemeten stroomlogs, telemetrieapparaat- en bedrijfstoestanden, antenne- en dekkingnotities, actuator- of verwarmingsschema, bank-spanningsvoorkeur, minimumtemperatuur, site-zonne- en schaduwinformatie, autonomiedoel, behuizingsbeperkingen, siteclassificatie, uitrolhoeveelheid en vereiste documentenset. LinkSolar beoordeelt de stroomarchitectuur en componentomvang voor een projectofferte.
