Du kopplade en 20 W-panel direkt till batteriets plus- och minuspoler, lät den stå i solen i en vecka och kom tillbaka till ett batteri som antingen aldrig blev fulladdat eller hade kokat elektrolyten torr. Båda problemen beror på samma saknade komponent: en laddningsregulator. Paneler vet inte när de ska sluta trycka in ström, och batterier tycker inte om att få instruktioner från en oreglerad spänningskälla.
Den här guiden går igenom vad en solpanel faktiskt gör med ett batteri under laddning, hur 12 V-batterier av blytyp och LiFePO4 hur laddningsprofiler skiljer sig åt, när MPPT motiverar sitt prispåslag jämfört med PWM, två genomarbetade dimensioneringsexempel och kabelanslutningsordningen som hindrar en säkring från att bli ett brandlarm. En viktig avgränsning först: LinkSolar levererar panelen, regulatorn och monteringsutrustningen — batterier köps lokalt för ditt projekt, eftersom vi inte lagerför eller skickar battericeller.
Vad som faktiskt händer när en solpanel laddar ett batteri
En solpanel producerar likström som är proportionell mot solljuset, och en laddningsregulator reglerar strömmen till en spänningsprofil som batteriet säkert kan ta emot. Panelen ensam vet inte vad ”full” innebär; det gör regulatorn.
Varje panel av kristallint kisel har en tomgångsspänning (Voc) som måste ligga betydligt över batteriets nominella spänning — ett 12 V-system kombineras vanligtvis med en panel med en angiven Voc på 18–22 V, vilket ger regulatorn tillräckligt med marginal även en disig morgon. Anslut en 12 V-klassad panel direkt till ett 12 V-batteri utan någon regulator emellan, så kan panelens spänning en klar dag stiga över 20 V utan något som begränsar den. Det är så batterier överladdas och regulatorer råkar förbikopplas.
Laddning sker i tre steg oavsett batterikemi: bulk (regulatorn levererar maximal tillgänglig ström medan batterispänningen stiger), absorption (spänningen hålls nära målet medan strömmen avtar) och float eller ett fullständigt stopp (underhållsladdning på låg nivå, eller ingen laddning alls, när batteriet är fulladdat). Steggränserna — och huruvida float över huvud taget finns — är precis där profilerna för blybatterier och LiFePO4 skiljer sig åt, vilket behandlas härnäst.
12 V blybatteri kontra LiFePO4: Olika spänningar, olika laddningsprofiler
Blybatterier och LiFePO4 batterier kräver olika absorptions- och underhållsladdningsspänningar från samma panel- och regulatoruppsättning – ställ in dem fel och du kommer antingen att underladda det ena eller förkorta det andras livslängd.
| Egenskap | Blybatteri (öppet/AGM) | LiFePO4 |
|---|---|---|
| Nominell spänning | 12 V (12,6–12,8 V i vila) | 12,8 V (13,2–13,6 V i vila) |
| Bulk-/absorptionsspänning | 14,4–14,8 V | 14,2–14,6 V |
| Underhållsladdningssteg | 13,2–13,8 V, kontinuerligt | Krävs inte; regulatorn kan gå på tomgång vid 0 A |
| Säkert urladdningsdjup | ~50 % | 80–90% |
| Lägsta laddningstemperatur | Vanligen 0 °C (se databladet) | 0 °C – under det krävs en värmedyna |
Den praktiska skillnaden: blybatterier behöver ett permanent underhållsladdningssteg, annars självurladdas de och sulfateras under flera veckor; LiFePO4 kan stå i vila utan att regulatorn gör något när absorptionsfasen är slut, och det tål en betydligt djupare urladdning innan batteripaketet betraktas som tomt. En teknisk strategibedömning från USA:s energidepartement av blybatterier konstaterar att stationära djupcykel- och solenergitillämpningar kräver betydligt djupare urladdningscykler än de grunda urladdningar med hög effekt som blybatterier utsätts för vid start och tändning – vilket är exakt varför solcellsbatterier för djupurladdning byggs och klassificeras annorlunda än ett bilbatteri, även vid samma nominella 12 V. Vi går igenom hela spänningskurvan för fjärrstyrda kraftsystem, inklusive nedklassning i kallt väder, i vår guide om batterikemi för fjärrövervakningssystem.
En ytterligare kemispecifik regel: standard-LiFePO4 celler bör inte laddas under 0 °C (32 °F) – då pläteras litiummetall på anoden, vilket permanent minskar kapaciteten. Om ditt system står någonstans där temperaturen sjunker under fryspunkten över natten är ett batteri med inbyggd värmedyna eller en regulator med laddningsfrånkoppling vid låg temperatur viktigare än några extra watt från panelen.
MPPT- kontra PWM-regulatorer: En jämförelse av laddningsprodukter 2026
En MPPT-regulator (Maximum Power Point Tracking) utvinner 92–97 % av panelens märkeffekt genom att omvandla överskottsspänning från panelen till extra laddström; en PWM-regulator (Pulse Width Modulation) kopplar helt enkelt panelens råa spänning direkt till batteriet och når som mest omkring 75–80 % verkningsgrad.
En IEEE-studie från 2022 som jämförde PWM- och MPPT-laddregulatorer under varierande solinstrålning visade att MPPT konsekvent presterade bättre än PWM under både konstanta och varierande instrålningsförhållanden, och att effektivitetsgapet ökade när panelspänningen låg allt högre över batterispänningen – exakt den situation som uppstår en kall morgon eller med en panel som är klassad för betydligt högre spänning än batteriets nominella spänning.
| PWM | MPPT | |
|---|---|---|
| Typisk verkningsgrad | 75–80% | 92–97% |
| Spänningsmatchning mellan panel och batteri | Måste ligga nära (12 V-panel → 12 V-batteri) | Panelens Voc kan ligga betydligt över batteriets spänning |
| Komponentkostnad/komplexitet | Lägre – ingen DC-DC-omvandlare | Högre – DC-DC-nedkonverterare inbyggd |
| Passar bäst | Små paneler (<30 W), begränsad budget | Alla paneler där det är viktigt att återvinna 15–20 % mer laddning |
För allt över cirka 30 W, eller för installationer där panelens och batteriets spänning inte passar ihop på ett smidigt sätt, betalar MPPT-tillägget sig självt genom den återvunna laddningstiden inom en säsong. Vår minisolpanel på 25 W med inbyggd MPPT-regulator är dimensionerad för just detta – små 12 V-batteribanker där en separat regulatorbox inte är värd den extra kabeldragningen. För en fullständig genomgång av när PWM fortfarande är rätt val, se vår guide till MPPT kontra PWM för mini- och små solcellsinstallationer.
Dimensionering av panelen efter batteriet: Två beräknade exempel
Dimensionera panelen utifrån din dagliga förbrukning i amperetimmar dividerad med platsens soltimmar under den sämsta månaden, och lägg sedan till 20–30 % som marginal för molniga dagar och regulatorförluster – att dimensionera efter det årliga genomsnittet av soltimmar är den vanligaste orsaken till att ett solcellsladdat batteri tar slut i december.
Exempel 1: 100 Ah 12 V blybatteri, laddas från 50 % DoD på en dag, 3 soltimmar på vintern
Energi som ska ersättas: 100 Ah × 12 V × 50 % DoD = 600 Wh. Vid 3 soltimmar och ungefär 80 % systemverkningsgrad (PWM-regulator, ledningsförluster) behövs följande panneffekt: 600 Wh ÷ (3 h × 0,80) = 250 W. En enda panel på 250 W, eller två paneler på 130 W parallellkopplade, räcker för en full uppladdning under en kort vinterdag.
Exempel 2: 100 Ah 12 V LiFePO4, laddas från 80 % DoD, 4,5 soltimmar, MPPT-regulator
Energi som ska ersättas: 100 Ah × 12,8 V × 80 % DoD = 1 024 Wh. Vid 4,5 soltimmar och 95 % systemverkningsgrad (MPPT) behövs följande panneffekt: 1 024 Wh ÷ (4,5 h × 0,95) = 240 W. Trots den djupare urladdningen blir panelstorleken nästan densamma som i exempel 1 tack vare den högre verkningsgraden hos regulatorn och de bättre soltimmarna – val av batterikemi och regulator kan väga upp varandra i beräkningen.
Vi behandlar ett liknande fall – dimensionering av paneler för batteripaket som aldrig kontrolleras mellan besöken, som åtelkameror och fjärrsensorer – i vår guide för dimensionering av solpanel och batteri till åtelkamera, inklusive hur skugga från trädkronor minskar antalet effektiva soltimmar med 30–50 % jämfört med fri himmel.
Säker kabeldragning: säkringar, polaritet och val av kontakter
Varje krets mellan solpanel och batteri behöver en seriekopplad säkring eller brytare dimensionerad för panelens kortslutningsström, bekräftad korrekt polaritet före den första anslutningen och utomhusklassad kabel – hoppa över någon av de tre och du riskerar en förstörd regulator eller brand, inte bara ett urladdat batteri.
- Anslut i denna ordning: först batteriet till regulatorn och därefter panelen till regulatorn. De flesta MPPT- och PWM-regulatorer behöver känna av batteriet innan de säkert kan ta emot inström från panelen.
- Dimensionera säkringen efter panelens kortslutningsström (Isc), inte dess märkeffekt. Multiplicera panelens Isc med 1,25 och avrunda uppåt till närmaste standardstorlek för säkring eller brytare; placera den inom 45 cm från batteripolen.
- Anpassa kabelarean efter spänningsfallet, inte bara märkströmmen. I ett 12 V-system börjar sträckor på över 10 meter mellan panel och regulator att förlora tillräckligt med spänning för att utlösa MPPT-spårningen för tidigt – använd grövre kabel eller korta sträckan.
- Använd vädertåliga kontakter med klassningen IP67 eller bättre. MC4-kontakter är standard för sträckan mellan panel och regulator; Anderson Powerpole eller ringkabelskor med dielektriskt fett fungerar för sträckan mellan regulator och batteri.
- Kontrollera polariteten med en multimeter före den slutliga anslutningen, inte efteråt. Omvänd polaritet på batterisidan är den vanligaste orsaken till att en regulator går sönder på fältet.

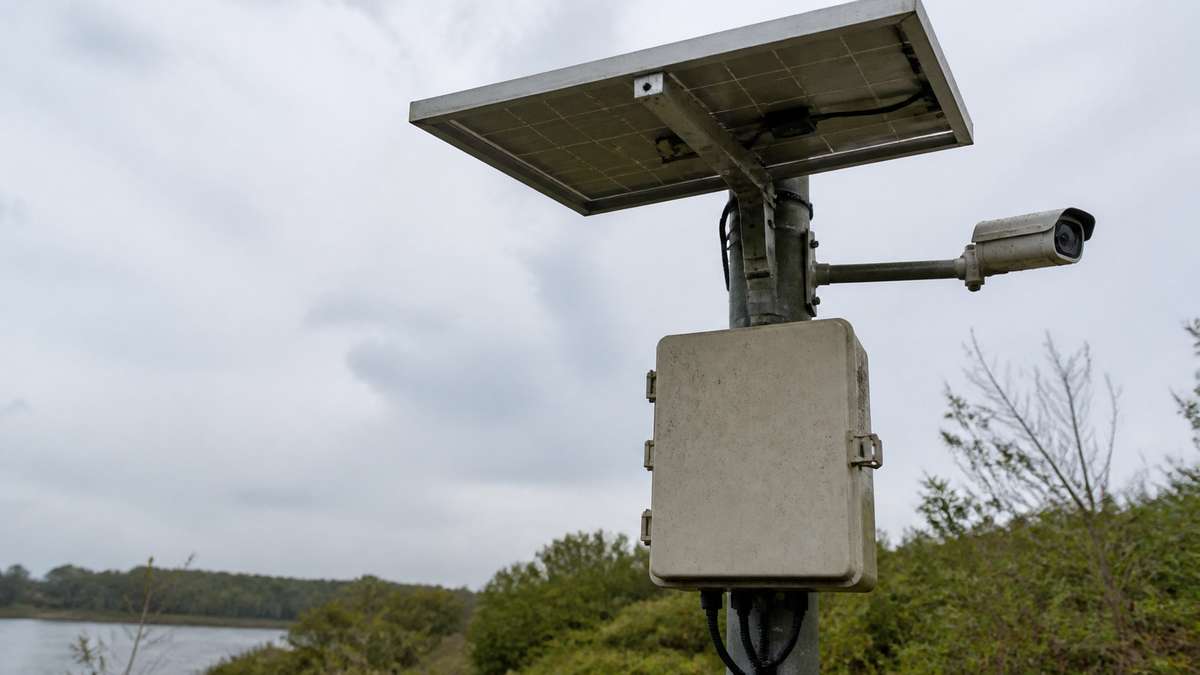

Varför en batteridriven säkerhetskamera inte laddas från en panel som är direktinkopplad
Batteridrivna säkerhetskameror (Ring, Arlo och liknande system är vanliga exempel) förväntar sig nästan alltid en specifik laddspänning och strömprofil från sitt eget solcellstillbehör, inte en rå panelutgång. Om du kopplar en generisk panel direkt till kamerans batterifack utan en regulator som är anpassad till kamerans laddkrets är det den vanligaste orsaken till att sådana installationer visar ”laddar inte” även i fullt solsken – kamerans interna laddningshantering avvisar en oreglerad eller felanpassad inmatning i stället för att riskera cellen. En liten MPPT-panel som dimensioneras och kopplas enligt stegen ovan och matar en kompatibel laddport löser problemet i de flesta fall.
Inköpschecklista: 6 frågor att ställa till solpanelsleverantörer
Oavsett om du för första gången köper in solbatterier lokalt eller ersätter en åldrande batteribank skiljer dessa sex frågor en leverantör som kan styrka uppgifterna i ett datablad från en som bara säljer vidare ett specifikationsblad.
- Medföljer panelen testdokumentation enligt IEC 61215 och UL 2703, eller endast ett datablad?
- Vilken är MPPT-regulatorns nominella verkningsgrad vid just din batterispänning – inte bara det framhävda siffran?
- Är regulatorhöljet IP67- eller IP68-klassat för den plats där det ska monteras – ett torrt ställage eller en översvämningsutsatt plats?
- Kan panelens utspänning anpassas efter er batteribank, eller är ni hänvisade till ett fast 12 V-/24 V-alternativ?
- Vilken är ledtiden för prover innan ni förbinder er till en produktions-MOQ, och kan ni skicka ett enda utvärderingsexemplar?
- Finns det ISO 9001-dokumentation för den tillverkningspartner som faktiskt producerar panelen?
Certifieringar och standarder att efterfråga
Be om detta för alla solpaneler och regulatorpaket som köps in för batteriladdning – det är belägg, inte en ersättning för att själv testa paketet.
- Panel: Testrapporter enligt IEC 61215 (mekanisk och elektrisk testsekvens) och UL 2703 (monteringssystem).
- Överensstämmelsemärkningar: CE-märkning och RoHS-dokumentation för leveranser till EU.
- Regulatorhölje: IP67- eller IP68-klassad kapsling, beroende på om installationen utsätts för stående vatten.
- Tillverkningspartner: ISO 9001-certifiering för kvalitetsledning, som följer upp flash-tester och enhetlighet i kvalitetskontrollen mellan produktionsserier.
Alternativ för kundanpassade OEM-paneler och paneler under eget varumärke
LinkSolars tillverkningspartner producerar paneler med kundanpassade spänningskonfigurationer från 3 V till 48 V, dimensionerade för att passa din batteribank i stället för att tvinga dig att anpassa dig till ett fast 12 V- eller 24 V-alternativ. Detta kan erbjudas i en kundanpassad OEM-produktion:
- Utspänning från 3 V till 48 V, anpassad efter din batterikemi och batteribankens storlek.
- Kundanpassad varumärkning och förpackningar under eget varumärke för kvalificerade produktionsbeställningar – ta upp det tidigt, eftersom förpackningsdesignen förlänger ledtiden för prover.
- Standard-MOQ från 100 enheter för kundanpassade panelserier.
- Utvärderingskit i enstaka exemplar finns tillgängliga för bänktester innan produktionsbeslut fattas.
Vanliga frågor (FAQ)
Kan jag ladda mitt batteri direkt från en solpanel?
Endast om du även kopplar in en laddningsregulator mellan de två. En solpanel som ansluts direkt till ett batteri utan reglering överladdar batteriet en klar dag och underladdar det en molnig dag – regulatorn är det som gör ”direkt från en solpanel” säkert.
Kan jag använda en solpanel för att ladda ett batteri?
Ja. Solpaneler laddar 12 V-batterier av blysyra- och LiFePO4, och de flesta slutna batterikemier, förutsatt att regulatorns absorptions- och underhållsspänningar överensstämmer med batteriets laddprofil och att panelen är dimensionerad för det dagliga uttaget i amperetimmar.
Hur lång tid tar det för en solpanel att ladda ett batteri?
Laddningstiden beror på batteriets kapacitet i amperetimmar, urladdningsdjupet, panelens effekt och antalet soltimmar. De två beräkningsexemplen ovan visar att ett batteri på 100 Ah kan laddas på ungefär en hel solig dag med 3–4,5 soltimmar med maximal instrålning, när panelen väl är rätt dimensionerad.
Hur lång tid skulle det ta för en solpanel på 100 W att ladda ett 12 V-batteri?
En panel på 100 W som arbetar med cirka 80 % systemeffektivitet (förluster i PWM-regulator och kablage) levererar ungefär 80 W användbar laddningseffekt i fullt solsken. Att ladda ett 12 V-batteri på 50 Ah från 50 % urladdningsdjup (300 Wh) tar cirka 3,5–4 timmar i direkt, obehindrat solsken — längre tid för ett större batteri, vid moln eller vid delvis skuggning.
Varför laddas inte batteriet i min Ring-kamera med en solpanel?
Nästan alltid handlar det om en felmatchad regulator, inte ett kabeldragningsfel. Ring-, Arlo- och liknande batteridrivna kameror förväntar sig en specifik laddspänning och strömprofil från sin egen solport; om du ansluter en generisk panel direkt till batterifacket utan en regulator som är anpassad för den porten avvisas det vanligtvis av kamerans interna laddningshantering, vilket visas som ”laddar inte” även i fullt solsken.
Viktiga slutsatser
Det är regulatorn, inte panelen, som avgör om ett batteri laddas säkert: MPPT återvinner 15–20 % mer användbar laddning än PWM i de flesta installationer, och den skillnaden avgör om ett batteribankssystem klarar en molnig vecka eller inte. Dimensionera panelen efter soltimmarna under den sämsta månaden och batterikemins faktiska urladdningsdjup, inte efter en tumregel från ett annat klimat. Kontrollera också säkringen, polariteten och kontakternas märkdata innan panelen ens ser dagsljus — de femton minuterna av noggrant kablage kostar mindre än varje regulator du annars behöver byta ut.
