Hoe CT energy harvesting werkt voor monitoring van hoogspanningslijnen
Als u ooit een pilot met monitoring van bovengrondse lijnen in afgelegen overspanningen hebt gedraaid, kent u de ongemakkelijke waarheid al: meestal is niet de sensor het eerste wat uitvalt—maar de voeding. Een apparaat kan uitstekende analyses en een stabiele radioverbinding hebben, maar als het na een koude week of een stormachtige maand donker valt, houdt het “slimme” deel van het systeem op nuttig te zijn.
Hier komen zelfvoorzienende sensoren in beeld. In de praktijk betekent “zelfvoorzienend” geen magisch apparaat dat nooit aandacht nodig heeft. Het betekent een monitoringnode die energie uit zijn omgeving kan oogsten—meestal uit de lijnstroom via een stroomtransformator (CT), vaak met zonne-ondersteuning—en die energie vervolgens slim beheert, zodat u niet voortdurend mastbeklimmingen hoeft in te plannen.
In deze gids leggen we uit hoe CT energy harvesting werkt, wat een zelfvoorzienend ontwerp betrouwbaar maakt in het veld, en hoe u de totale kosten over een realistisch venster van 10 jaar vergelijkt.
Waarom lijnsensoren op alleen accuvoeding in het veld falen
Ontwerpen met alleen een accu ogen op papier netjes: node installeren, rapportage-interval instellen en verder. Het probleem is dat netcorridors zich niet gedragen als laboratoriumomstandigheden. Na verloop van tijd duiken vijf problemen steeds opnieuw op.
1) De echte kosten zitten in het vervangingswerk. Zelfs als het accupakket niet duur is, lopen de uren van de ploeg, de planning van de spanningsloosstelling, de reistijd, het klimmen en de veiligheidsprocedures snel op—zeker als u opschaalt van “een paar testoverspanningen” naar honderden nodes.
2) De uptime zakt juist wanneer u de data het hardst nodig hebt. Stormseizoenen, ijsafzetting, harde wind en extreme temperaturen zijn precies de momenten waarop netbeheerders realtime meldingen willen. Dat zijn ook de omstandigheden die accugevoede nodes zwaar belasten en een zwakke energiebegroting blootleggen.
3) De energiebegroting wordt rommelig bij echte werklasten. Een sensor kan gemiddeld weinig verbruiken, maar korte pieken—databursts, gps-fixes, verwarmingscycli, camera-uploads of herhaalde alarmberichten—kunnen de opslag sneller leegtrekken dan verwacht.
4) Koud weer straft veel accuchemieën af. Capaciteit en bruikbaar vermogen kunnen bij lage temperaturen sterk teruglopen. Daarom vallen schattingen van de “accuduur” die seizoensdieptepunten negeren, vaak al in de eerste winter tegen.
5) Groei maakt van onderhoud een schema waar u niet meer onderuit komt. Tien apparaten kunt u met ad-hocvervangingen afhandelen. Tweehonderd apparaten leveren een terugkerend operationeel programma op—een programma dat budget wegneemt van het werk waarvoor u de sensoren eigenlijk wilde.

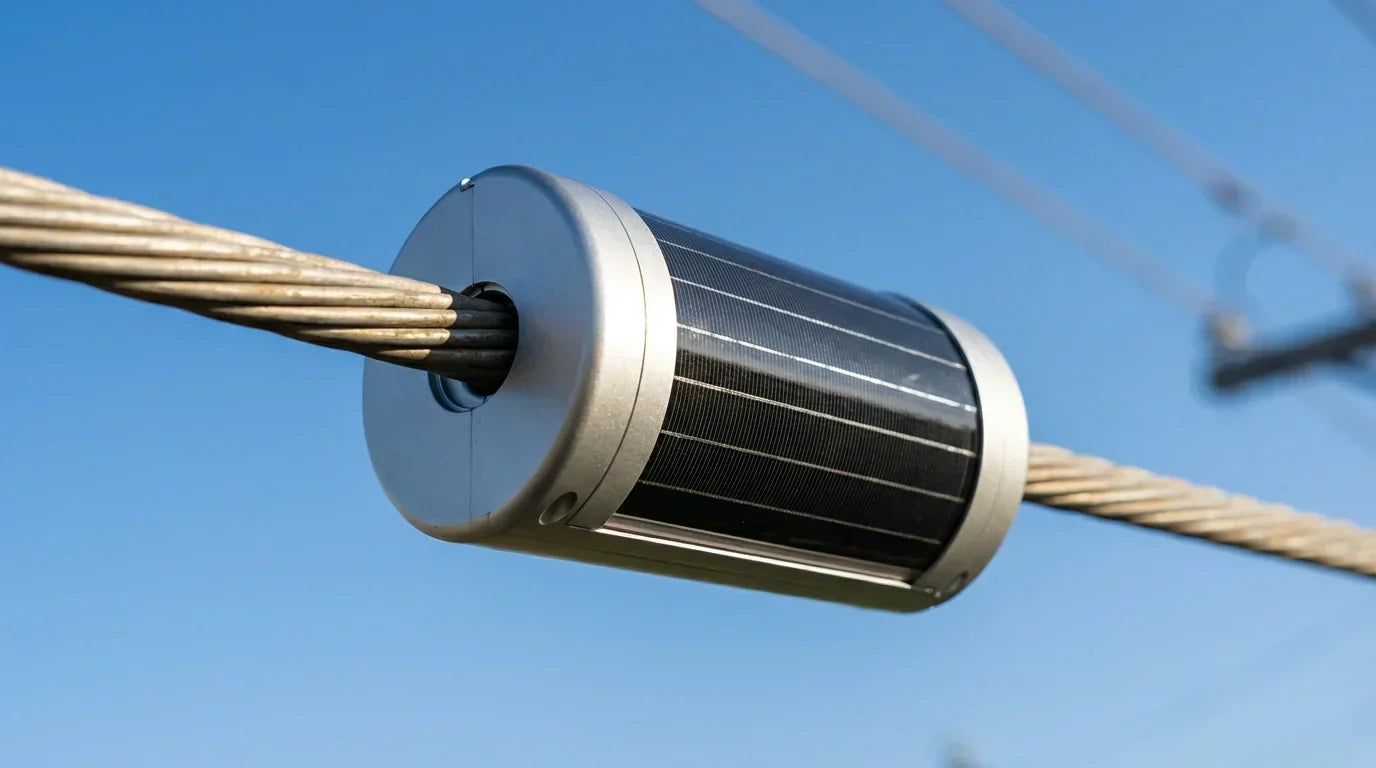

Hoe CT energy harvesting zelfvoorzienende sensoren voedt
Een stroomtransformator (CT) wordt doorgaans gebruikt voor meting en beveiliging, maar dezelfde fysica kan worden ingezet om energie te oogsten. Wanneer belastingstroom door een geleider loopt, koppelt de CT een kleine hoeveelheid van die energie over naar een secundair circuit.
Een praktische zelfvoorzienende architectuur volgt meestal deze keten:
- Energieopname: De CT oogst energie uit de geleiderstroom.
- Conditionering: Vermogenselektronica gelijkricht en regelt de geoogste uitgang.
- Opslag + overbrugging: Het systeem laadt de interne energieopslag (vaak een beheerde oplaadbare accu) om nachten en perioden met lage belasting te overbruggen.
- Levering: Een stabiele DC-rail voedt de meetpayload en de communicatie.
- Bescherming: Isolatie, overspanningsafleiding en EMC-ontwerp houden de node veilig en betrouwbaar.
Het cruciale detail: de geoogste opbrengst hangt af van de lijnstroom. Systeemontwerp gaat dus minder over “piekwatts” en meer over het afstemmen van de duty cycle van uw apparaat op de verwachte perioden met minimale stroom. Slaapt uw monitoringnode het grootste deel van de dag en wordt hij alleen wakker voor korte rapportagebursts, dan wordt energy harvesting een stuk eenvoudiger. Voedt u payloads met een hoge duty cycle (zoals frequente uploads of lange videofragmenten), dan hebt u hybride ingangen en ruimere opslagmarges nodig.
In veel echte corridors is CT-harvesting alleen sterk zolang de stroom gezond is, maar minder voorspelbaar tijdens perioden met lage belasting. Daarom leveren hybride ontwerpen—CT plus zonne-ondersteuning—vaak de beste verhouding tussen uptime en onderhoud.
Wilt u een concreet voorbeeld van hoe deze “voedingslaag” in de werkprocessen van netbeheerders is uitgevoerd, bekijk dan het zelfvoorzienende monitoringsysteem voor bovengrondse lijnen van LinkSolar, dat opname van lijnstroom combineert met zonne-ondersteuning en een geregelde DC-uitgang voor monitoringpayloads.
Wat een zelfvoorzienend ontwerp betrouwbaar maakt (niet alleen “zelfvoorzienend”)
In het veld komt betrouwbaarheid voort uit technische afwegingen—vooral rond variabiliteit. Een sterk ontwerp bevat doorgaans deze principes:
Breed werkbereik. Uw corridor draait niet op één stroomniveau. Een bruikbaar platform moet ook aan de onderkant van de verwachte stroom genoeg energie oogsten, niet alleen tijdens piekbelasting.
Slim energiebeheer. Zelfvoorzienende nodes winnen wanneer ze bepalen wanneer ze energie uitgeven. Dat betekent meestal deep sleep, geplande wake-cycli, event-gestuurde rapportage en zorgvuldige omgang met “dure” acties zoals radio-uplinks en bemonstering met hoge snelheid.
Opslag ontworpen om te overbruggen, niet om vaak te wisselen. Veel zelfvoorzienende systemen gebruiken beheerde oplaadbare opslag om de node door gaten heen te helpen—de nacht, vensters met lage belasting of korte onderbrekingen. Het doel is minder beklimmingen, niet doen alsof opslag nooit veroudert.
Hybride harvesting wanneer de corridor daarom vraagt. In veel uitrollen vlakt zonne-ondersteuning de pieken en dalen af: het helpt tijdens perioden met lage stroom en vergroot de autonomiemarge. Het Overhead Line Power Platform van LinkSolar is een voorbeeld van een clamp-on-architectuur die is opgebouwd rond CT energy harvesting met zonne-ingang en laadbeheer.
Communicatie die de energiebegroting respecteert. Een radiokeuze die “standaard” lijkt, kan het verschil maken tussen stabiele uptime en een apparaat dat wegvalt door spanningsdaling. De beste teams ontwerpen de communicatiestrategie (intervallen, payloadgrootte, herhaalpogingen en gedrag bij alarmbursts) samen met het voedingssysteem.
Alleen accu versus zelfvoorzienend: een praktische kostenvergelijking over 10 jaar
Elke netbeheerder heeft andere uurtarieven en toegangsbeperkingen, dus een universeel getal bestaat niet. Het patroon is wel consistent: nodes met alleen een accu leiden tot terugkerende ritten naar locatie, terwijl zelfvoorzienende nodes de kosten verschuiven naar hardware en ontwerp vooraf—en daarna het veldonderhoud verlagen.
| Kostencategorie | Sensoren met alleen accu | Zelfvoorzienende sensoren (CT / CT+zon) |
|---|---|---|
| Hardware vooraf | Lager | Hoger (harvesting + regeling + montage) |
| Veldonderhoud | Terugkerende bezoeken voor accuvervanging | Minder bezoeken (focus op inspecties en uitzonderingen) |
| Risico op uitval | Hoger bij storm/kou als de energiemarge krap is | Lager bij juiste dimensionering (oogst + opslag + duty cycle) |
| Effect van opschalen | Onderhoud groeit lineair mee met het aantal nodes | Onderhoud groeit langzamer; minder “geplande wissels” |
| Continuïteit van data | Vaak onderbroken door uitgeputte voeding | Ontworpen voor continue monitoring |
Een eenvoudige manier om de ROI te toetsen is een programma met 100 nodes door te rekenen en te tellen hoeveel locatiebezoeken u over 10 jaar vermijdt. Vragen apparaten met alleen een accu om geplande vervanging elke 2–3 jaar, dan plant u meerdere volledige onderhoudscycli in. Een goed gedimensioneerd zelfvoorzienend programma wil “kalendergestuurde wissels” vervangen door “toestandsgestuurde service”.
De beste praktijk is dimensioneren op uw worstcasescenario: de minimaal verwachte stroom, het slechtste seizoen qua zoninstraling en uw zwaarste rapportagemodus. Zijn die randvoorwaarden niet vastgelegd, dan voelt het project als een gok—welk product u ook koopt.
Waar zelfvoorzienende sensoren de grootste ROI opleveren
Zelfvoorzienende ontwerpen draaien niet alleen om besparen op arbeid. Ze veranderen ook wat operationeel mogelijk is—omdat u apparaten kunt laten hangen en op de datastroom kunt vertrouwen. Drie scenario’s springen eruit.
Corridors met extreem weer. IJsafzetting, harde wind en stormgevoelige regio’s zijn precies waar minder inspectierondes en realtime zicht zich terugbetalen. Een specifiek monitoringsysteem voor ijsafzetting op hoogspanningslijnen is bijvoorbeeld alleen nuttig als het online blijft tijdens precies die omstandigheden waarvoor het moet waarschuwen.
Kruisingen met lange overspanningen en zones met harde wind. Galopperen kan seizoensgebonden optreden of bij specifieke windpatronen, wat “always-on” monitoring waardevol maakt. Een monitoringapparaat voor galopperen past het best wanneer u de voedingsbron niet hoeft te bewaken.
Programma’s die van pilot naar uitrol gaan. Een handvol nodes overleeft op handmatige aandacht. Een uitrol vraagt om een voedingsstrategie die gestandaardiseerd en herhaalbaar is en op schaal is ontworpen.
Wanneer kiest u voor zelfvoorzienende sensoren
Twijfelt u tussen alleen accu en zelfvoorzienend, begin dan met deze vragen:
- Is de locatie moeilijk of duur bereikbaar? Afgelegen aftakkingen, bergcorridors, rivierkruisingen en lange reistijden pleiten voor zelfvoorzienende ontwerpen.
- Hebt u tijdens storm of winter uptime nodig waarop u kunt bouwen? Zo ja, reken dan op harvesting + opslagmarge (vaak hybride CT + zon).
- Is uw payload bursty of zwaar? Camera’s, frequente uplinks en bemonstering met hoge snelheid verhogen de energiebehoefte en moeten zorgvuldig worden gedimensioneerd.
- Groeit dit uit tot meer dan een pilot? Verwacht u honderden nodes, voorkom dan een permanent programma voor accuvervanging.
Alleen accu blijft in een paar gevallen zinvol—korte pilots, goed bereikbare masten of sensoren met een zeer lage duty cycle waarbij een primair pakket met lange levensduur acceptabel is. Het gaat erom dat u bewust kiest, niet uit gewoonte.
FAQ
Zijn zelfvoorzienende sensoren echt “accuvrij”?
Meestal niet. De meeste praktische zelfvoorzienende nodes gebruiken nog steeds interne energieopslag om nachten en perioden met weinig oogst te overbruggen. Het verschil is dat die opslag wordt geladen met geoogste energie, zodat u geen frequente wisselbezoeken hoeft in te plannen om het apparaat in leven te houden.
Hoeveel lijnstroom is nodig voor CT energy harvesting?
Dat hangt af van het CT-ontwerp en uw energiebegroting. Als praktisch referentiepunt publiceren veel platforms de geoogste opbrengst tegenover de stroom en dimensioneren zij het systeem op de minimaal verwachte stroom. Kent u uw vensters met minimale stroom niet, begin daar dan—want dat bepaalt de autonomiemarge.
Wat gebeurt er tijdens perioden met lage belasting of lange nachten?
Daar is de interne energieopslag precies voor bedoeld. In veel corridors verbetert zonne-ondersteuning de robuustheid tijdens vensters met lage stroom, terwijl de opslag de nacht en korte gaten overbrugt. Heeft uw corridor lange perioden met lage belasting, dan dimensioneert u opslag en duty cycle daarop.
Is CT energy harvesting veilig voor lijnploegen en assets?
Een systeem van netbeheerdersklasse is ontworpen met aandacht voor isolatie, overspanningsafleiding en EMC. De harvestingmodule koppelt energie magnetisch; er hoeft geen isolatie te worden verwijderd en er is geen geleidende verbinding met de lijn nodig. (Bij installatie gelden nog steeds uw veiligheidsprocedures voor werken onder spanning of bij spanningsloosstelling.)
Hebben lage temperaturen invloed op de prestaties?
Kou beïnvloedt alle energieopslag in zekere mate, maar goed gekozen chemieën en degelijk energiebeheer verkleinen het risico aanzienlijk. Het grotere probleem is meestal het onderschatten van de winterse duty cycles (meer alarmen, meer herhaalpogingen, minder zon) en niet de kou alleen.
Hoelang gaat de interne opslag mee?
De levensduur hangt af van de chemie, de temperatuurbelasting en de laadstrategie. In zelfvoorzienende systemen wordt de opslag doorgaans beheerd om stress te verlagen en de levensduur te verlengen. Het praktische doel is frequente geplande wissels vermijden en opschuiven naar toestandsafhankelijk onderhoud.
Kan een zelfvoorzienend platform camera’s of datazware payloads voeden?
Soms—als het platform daarop is gedimensioneerd. Camera’s en frequente uploads verbruiken veel meer vermogen dan eenvoudige metingen. In die gevallen zijn hybride energie (CT + zon) en een conservatieve planning van de duty cycle meestal noodzakelijk.
Welke communicatie werkt het best voor zelfvoorzienende sensoren?
Verbindingen met laag vermogen (korte pakketten, weinig frequente rapportage) zijn makkelijker vol te houden. Mobiele netwerken kunnen goed werken bij verstandig gebruik—bundelen, comprimeren, herhaalpogingen beperken en event-gestuurde uploads inzetten in plaats van continu streamen.
Stop de cyclus van accuvervanging
Zelfvoorzienende sensoren zijn geen modewoord—ze zijn een praktisch antwoord op de werkelijke kosten van onderhoud op afgelegen locaties. Is CT energy harvesting (vaak met zonne-ondersteuning) juist gedimensioneerd, dan wint u de twee dingen die in netbeheerprogramma’s het zwaarst wegen: minder beklimmingen en meer continue data.
Wilt u hulp bij het dimensioneren van een node op basis van uw corridoromstandigheden en payloadprofiel, neem dan hier contact op met ons engineeringteam: contact met LinkSolar.
Opmerking: “Energy harvesting” is een brede term voor methoden als zon, warmte, trilling en elektromagnetische opname. Wilt u een algemene definitie, zie dan Energy harvesting.
